프로젝트 파일을 가져올 때, ETS는 이 프로젝트의 존재 여부를 확인하여 프로젝트의 고유 ID를 기반으로 합니다. PUID)로컬프로젝트 안에서

다음과 같은 비교 사례가 지원되고 있습니다.

로컬 프로젝트와 가져오는 프로젝트에서 사용할 수 있는 프로젝트입니다.
로컬 프로젝트와 프로젝트 보관소의 최신 버전의 프로젝트에서 사용할 수 있는 프로젝트입니다.

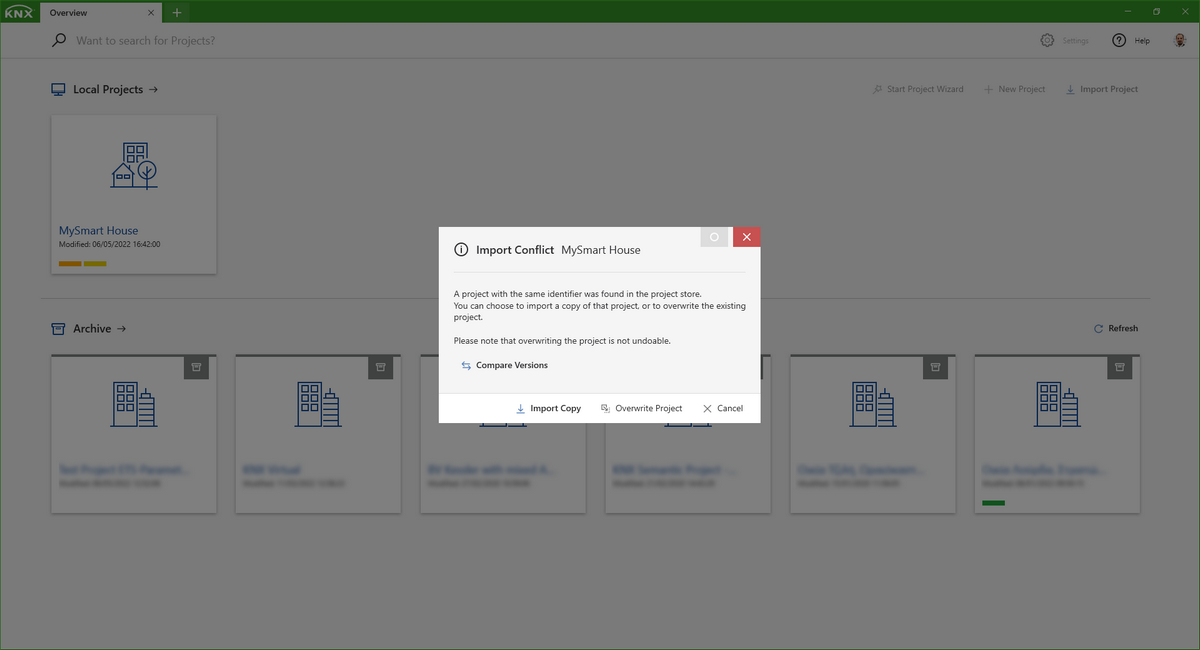

프로젝트가 발견되면 ' Import Conflict(가져오기 충돌)' 대화 상자가 표시되고 다음 옵션이 제공됩니다.

- 'Import Copy(복사본 가져오기)' 버튼을 사용하여 프로젝트를 기존 프로젝트의 복제로 가져옵니다(즉, 가져올 프로젝트는 결국 기존 프로젝트와 다른 PUID로 귀속됩니다).
- ' 버전 비교(Compare Versions) ' 버튼을 사용하여 가져올 프로젝트를 로컬 프로젝트에서 사용할 수 있는 프로젝트와 비교합니다.
- '프로젝트 덮어쓰기(Overwrite Project)' 버튼을 사용하여 로컬 프로젝트에서 사용할 수 있는 프로젝트를 덮어씁니다.
- '취소(Cancel)' 버튼을 사용하여 가져오기 작업을 취소합니다.

프로젝트를 찾을 수 없으면 ETS가 직접 프로젝트를 가져옵니다.

이전 버전의 ETS 프로젝트에는 PUID가 없지만 가져오기로 불러올 경우 PUID로 간주됩니다.

비교

두 가지 비교 수준이 있습니다. 프로젝트 기록 항목을 비교 ( 수동 및 자동으로 생성된 항목 모두) 하는 기본 비교와 확장 비교(<1> 프로젝트의 실제 내용을 비교하는 확장 비교1>).

버전 비교

기본 비교는 ' 가져오기 충돌 대화 상자의 ' 버전 비교' 버튼을 통해 진행됩니다.


앱의 '프로젝트 추적'이 활성화'되면 두 프로젝트의 모든 프로젝트 추적 항목을 비교할 수 있으며, 그렇지 않을 경우 최신 10개 항목만 비교할 수 있습니다.

작성 날짜(가장 오래된 & 가장 최신)에 따라 항목을 정렬하려면 ' 화살표 버튼을 누르십시오.

소스 지시기에는 세 가지 유형이 있습니다 첫 번째 소스는 두 소스 모두에 프로젝트 추적이 존재함을 나타냅니다. 두 번째 소스는 프로젝트 추적이 왼쪽 프로젝트에만 존재함을 나타내고 세 번째 소스는 오른쪽 프로젝트에만 존재함을 나타냅니다. 해당 대화창의 상단을 보면 볼 수 있는 프로젝트입니다.

지시기	현재 프로젝트 추적이 있는 소스
	왼쪽 & 오른쪽
	왼쪽
	오른쪽

확장된 비교

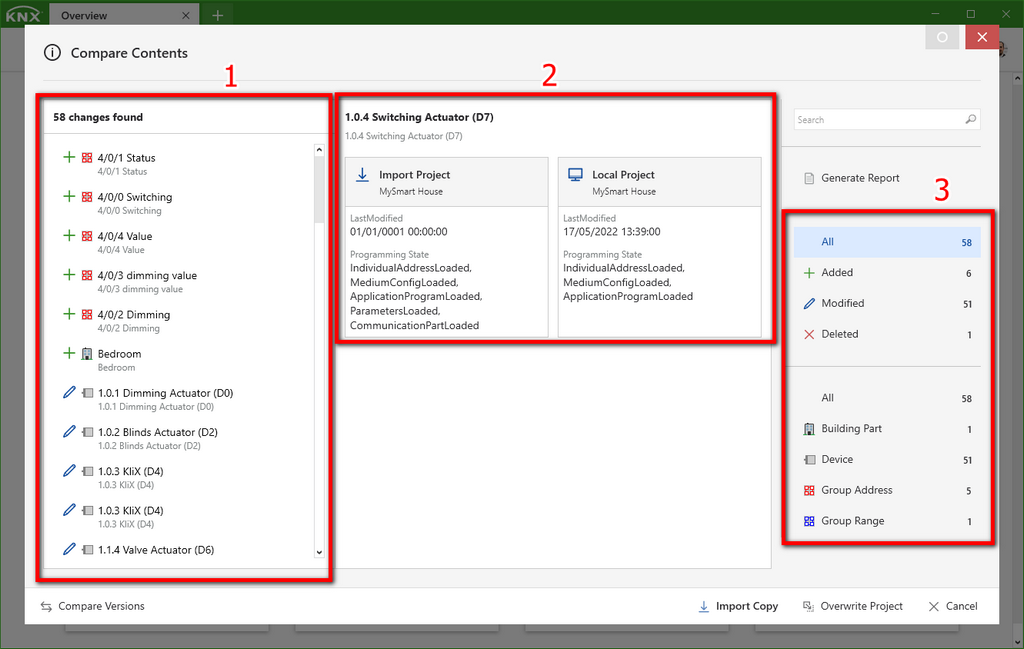

확장된 비교는 ' 버전 비교' 대화상자의 '<0>내용 비교' 버튼을 통해 진행됩니다.

이 대화창에서는 비교 중인 프로젝트 간의 차이에 대한 자세한 정보를 제공하며 세 가지 영역으로 나뉩니다.

변경된 요소의 목록입니다.
변경 사항의 세부 정보
검색 필터

변경된 요소의 목록입니다.

하단 목록에는 변경된 모든 요소가 포함됩니다. 다음 목록은 비교 대상을 나타냅니다.

구성요소	기술 데이터	비기술적 데이터
영역(Area)	영역 주소(Area Address)	이름 상세정보 코멘트 완료 상태
라인(Line)	라인 주소(Line Address)	이름 상세정보 코멘트 완료 상태
세그먼트(Segment)	매체 유형 응용 가능한 도메인 주소(Domain Address) (미디어 PL & RF)	이름 상세정보 코멘트 완료 상태
장치(Device)	개별 주소(individual addess) 제품 응용 프로그램 보안 사용 또는 사용 안 함(보안이 '자동'으로 설정된 경우 결과 보안 상태가 비교됨) 프로그래밍 상태 마지막 다운로드 일자 마지막 수정 일자 파라미터 값 그룹 객체(Group object) (객체 번호 및 크기로 식별) 플래그(flag) 우선 순위(Priority) 데이터포인트 타입(Dpt) 할당된 그룹 주소 (Assigned group addresses) 버스 인터페이스 객체 (색인으로 식별됨) 개별 주소(individual addess) 할당된 그룹 주소 (Assigned group addresses) IP 구성: 배정 (manual /DHCP) IP 주소 서브넷 마스크 기본 게이트웨이	부모 공간(Parent space) 부모 트레이드(trade) 상세정보 코멘트 완료 상태 설치 시 힌트 버스 인터페이스 객체 (색인으로 식별됨) 이름 상세정보
공간	공간 종류	번호 이름 상세정보 코멘트 완료 상태 애플리케이션
기능	함수 종류 할당된 그룹 주소 (Assigned group addresses)	번호 이름 상세정보 코멘트 완료 상태
트레이드(Trade)	(없음)	번호 이름 상세정보 코멘트 완료 상태
그룹 범위	시작 주소 끝 주소 필터링 불가	이름 상세정보 코멘트
그룹 주소(Group address)	주소 보안 사용 또는 사용 안 함(보안이 '자동'으로 설정된 경우 결과 보안 상태가 비교됨) 데이터포인트 타입(DPT) 필터링 불가	이름 상세정보 코멘트

변경 사항의 세부 정보

요소의 목록 에서 요소를 선택하면 세부 정보가 표시됩니다. 세부 정보 영역은 두 개의 하위 영역으로 분할됩니다. 왼쪽 하위 영역, 즉 '가져올 프로젝트에 포함된 정보'와 오른쪽 하위 영역, 즉 '로컬 프로젝트에 포함된 정보'입니다.

프로젝트 비교는 연결된 그룹 객체만 비교합니다. 연결되지 않은 그룹 객체에 대한 변경은 기술적 결과가 없으므로 무효로 간주됩니다.

검색 필터

두 개의 필터 그룹이 있습니다. 하나는 변경 유형(추가, 수정, 삭제) 용이고 다른 필터 그룹은 요소 유형용입니다(이전 표 참조).

로컬 프로젝트와 가져오는 프로젝트에서 사용할 수 있는 프로젝트입니다.

프로젝트 순서
사용자가 방금 가져오기 위해 선택한 프로젝트에 포커스가 설정되면 가져올 프로젝트가 이 프로젝트(로컬 프로젝트) 와 비교하여 프로젝트 왼쪽에 표시됩니다.

표시기 색상

모든 차이는 (가져온 프로젝트에 남아 있든 로컬 프로젝트에 오른쪽이 있든 상관없습니다.) 빨간색으로 표시됩니다.

로컬 프로젝트와 프로젝트 보관소의 최신 버전의 프로젝트에서 사용할 수 있는 프로젝트입니다.

프로젝트 순서

사용자의 포커스가 로컬 프로젝트(사용자가 방금 클릭한 컬러 데코레이터(decorator) 가 있는 프로젝트) 에 설정되면 로컬 프로젝트가 왼쪽에 표시되고 프로젝트의 아카이브된 버전이 오른쪽에 표시됩니다.

표시기 색상

로컬 프로젝트를 아카이브된 프로젝트와 비교할 때(이 경우만 해당) 표시기는 프로젝트 타일 데코레이터(decorators) 의 색상을 모방합니다. 즉, 로컬 프로젝트(왼쪽) 의 변경 사항은 파란색으로 표시되고 아카이브된 버전(오른쪽) 의 변경 사항은 주황색으로 표시됩니다. 첫 번째 상반되는 변경 사항(앞으로 양쪽 모두 변경 사항이 있음) 부터 시작하여 이 변경 사항과 다음 모든 변경 사항이 빨간색으로 표시됩니다.

결과적으로, 시간 표시 막대를 따라 이 색상은 시간에 따른 프로젝트 타일 데코레이터(project tile decorator, 아카이브 상태) 의 변화를 나타내기도 합니다.
