Dit artikel behandelt de volgende onderwerpen:
Achtergrondinformatie
De Bulk Linker is een ETS App die ontworpen is om het configuratieproces van KNX-installaties te optimaliseren door snel en in bulk groepsobjecten aan groepsadressen te koppelen. Traditioneel handmatig koppelen in ETS kan tijdrovend zijn, vooral bij grote projecten met tientallen of honderden punten. De Bulk Linker maakt gebruik van intuïtief slepen-en-neerzetten en automatisch koppelen, waardoor de insteltijd aanzienlijk wordt verkort en menselijke fouten tot een minimum worden beperkt.
Activering
Volg deze instructies om de App te activeren:
- Koop een licentie via MyKNX
- Download en installeer de app zoals hier uitgelegd
- Geef het een licentie zoals hier uitgelegd
Gebruik van de Bulk Linker app in ETS
Roep de app op zoals hier wordt uitgelegd.

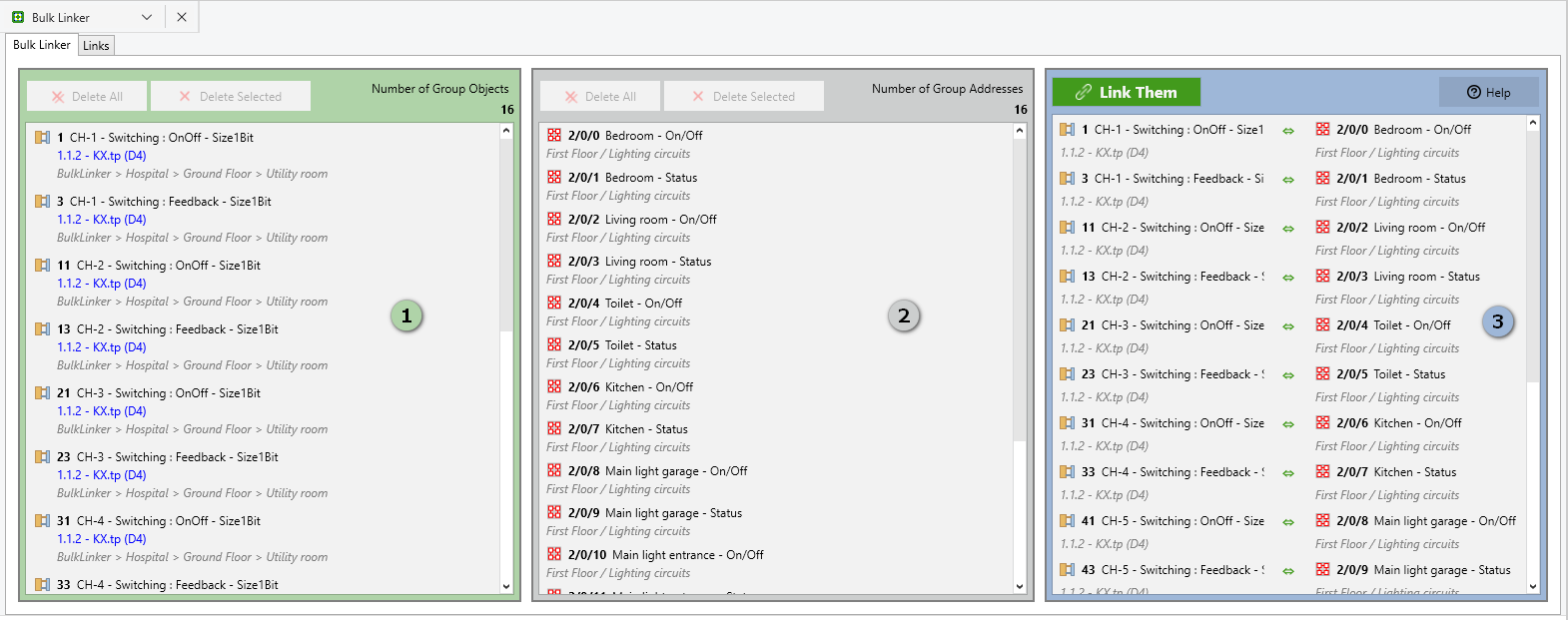

Overzicht interface
Het hoofdvenster is verdeeld in drie zones:
-
Bronzone (links)
- Apparaten, kanalen of individuele groepsobjecten neerzetten.
- Knoppen om alle, of de geselecteerde items te verwijderen.
- Teller die het aantal items in de lijst weergeeft.
-
Doelzone (Midden)
- Drop Groepsadressen, Groepsbereiken (d.w.z. Hoofd- of Middengroepen), of gebouwfuncties.
- Knoppen om alle, of de geselecteerde items te verwijderen.
- Teller die het aantal items in de lijst weergeeft.
-
Voorbeeld & Linkzone (rechts)
- Automatisch koppelingsvoorbeeld op basis van lijstvolgorde.
- Koppelen knop om het koppelen uit te voeren.
- Help knop voor toegang tot documentatie.
Workflow
De volgorde waarin de neergezette items in de lijsten verschijnen, hangt af van de werkelijke selectie. Bekijk de'Kopieerstrategie' hier.
1. Bronzone vullen
- Sleep elementen van ETS:
- Apparaat: Voegt alle actieve groepsobjecten van het apparaat toe.
- Kanaal: Voegt alle actieve groepsobjecten onder het kanaal toe.
- Groepsobjecten: Voegt individuele groepsobjecten toe.
2. Doelzone vullen
- Slepen en neerzetten:
- Groepsadres: Voegt één groepsadres toe.
- Groepsbereik: Voegt alle groepsadressen binnen het bereik toe.
- Gebouwfunctie: Voegt gekoppelde groepsadressen toe.
3. Voorbeschouwing
- De tool koppelt items op basis van hun indexvolgorde (d.w.z. het eerste item van de bronlijst met het eerste item van de doellijst, enz.)
- Overtollige items uit een van de lijsten worden genegeerd (bijv. als u minder Groepsadressen dan Groepsobjecten hebt, dan worden alleen die met een bijbehorend Groepsobject gekoppeld).
- Pas de volgorde aan via slepen-en-neerzetten of contextmenuopdrachten(Omhoog verplaatsen, Omlaag verplaatsen).
4. Koppelingen maken
- Klik op de knop Koppelen.
- Een bevestigingsvenster toont het aantal gemaakte links en eventuele fouten.
- Gekoppelde items worden opgeslagen in de app-gegevens van het project en kunnen later bekeken worden via het tabblad"Link Log".
Houd er rekening mee dat als u een beveiligd Groepsadres wilt koppelen aan een gewoon Groepsobject, ETS de koppeling zal maken en er geen waarschuwing zal zijn. Dit is momenteel een beperking van de ETS SDK, die in een toekomstige ETS-versie verbeterd zal worden.

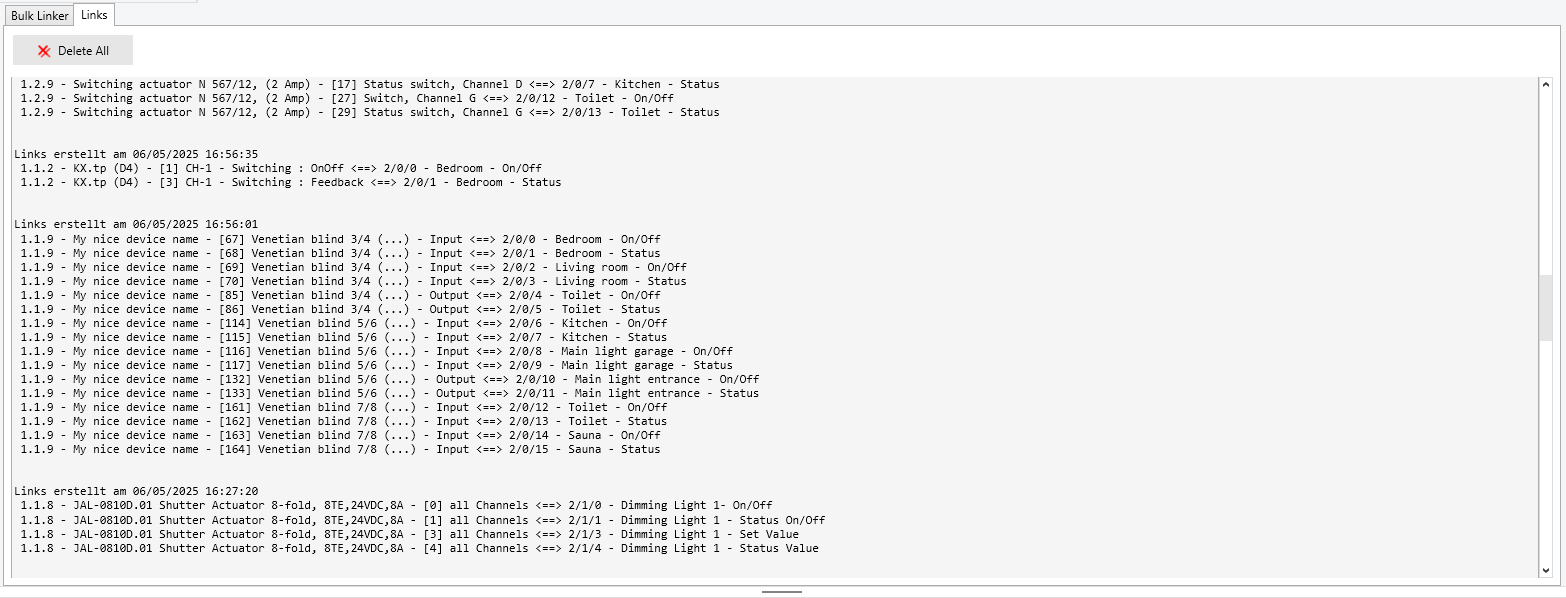

5. Link bekijken
- Ga naar het tabblad Links om een chronologisch overzicht van alle geslaagde koppelingen te bekijken.
- Gebruik de knop Alles wissen om het logboek te wissen.
- De teksten in het Linklogboek worden niet vertaald als u de ETS taal verandert.
