Replace Device

Dit artikel behandelt de volgende onderwerpen:

•  Doel
• Activering
• Gebruik de "Apparaat vervangen" app in ETS
• Achtergrondinformatie

 Doel

De Replace Device app staat het toe om KNX-apparaten in een project te vervangen zonder de apparaateigenschappen te verliezen. Dit is mogelijk voor apparaten met vergelijkbare functionaliteit, ongeacht de fabrikant. De meest voorkomende gevallen zijn:

• Uitbreiding: Een bestaande apparaatfunctie moet worden uitgebreid met, bijvoorbeeld, twee extra kanalen).
• Vervanging: Een origineel apparaat is niet langer beschikbaar en moet dus worden vervangen door een apparaat met soortgelijke functionaliteit van dezelfde of een andere fabrikant.

Activering

Volg deze instructies om deze app in ETS te activeren:

• Koop een 'Apparaat vervangen' licentie van MyKNX
• Licentieer zoals hier beschreven
• Er hoeft geen bijkomend *.etsapp bestand geïnstalleerd te worden

Gebruik de "Apparaat vervangen" app in ETS

De volgende stappen moeten ondernomen worden om het apparaat te vervangen:

1. Selecteer het apparaat dat moet worden vervangen

Er moet minstens één te vervangen apparaat worden geselecteerd (d.w.z. het origineel apparaat) en activeer de app. Om een vervanging voor verschillende originele apparaten tegelijkertijd uit te voeren, moeten alle apparaattoepassingen identiek zijn. Als dit niet het geval is, moet het proces telkens worden herhaald.

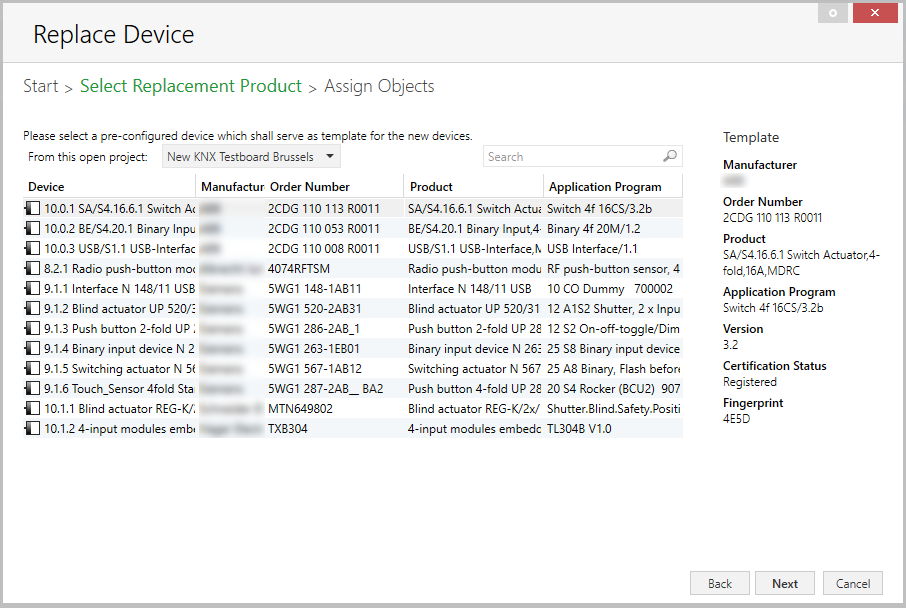

2. Selecteer een sjabloon

Zodra het apparaat is geselecteerd, klik op 'Volgende'. Dit opent het dialoogvenster voor vervangingsselectie waarmee u een nieuw apparaat uit de lijst kunt selecteren (het vervangende apparaat dat als sjabloon moet worden gebruikt). Dit zal worden gebruikt om de in punt 1 geselecteerde originele apparaten te vervangen door het vervangingsapparaat.

Alle apparaten van elk open project worden hier weergegeven. De apparaten van het momenteel geopende project worden standaard weergegeven. Om het project te veranderen, klik op de vervolgkeuzelijst 'Van dit open project'. Het zoekveld maakt het mogelijk om te zoeken naar vervangende apparaten.

De volgende logica wordt gebruikt voor het weergeven van de apparaten in de lijst:

• Het geselecteerde origineel apparaat is ook weergegeven (de bestemming en de bron zijn identiek; gebruikscasus: verwissel kanalen A<-> B).
• Apparaten zonder een applicatieprogramma worden niet weergegeven (bv. voedingen).
• Apparaten met verzamelingsobjecten worden niet weergegeven.
• Als de originele apparaten groepsobjecten hebben, moeten de vervangingsapparaten ook groepsobjecten hebben.
• Als de originele apparaten(en) geen groepsobjecten hebben, hoeven de vervangende apparaten niet noodzakelijkerwijs te zijn zonder groepsobjecten. Als dat wel het geval is, zullen ze niet worden toegewezen.

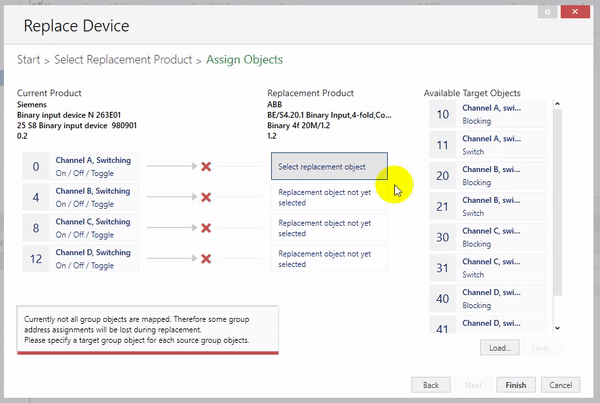

3. Definieer de opdrachten (toewijzing)

Maak de toewijzing van groepsobjecten tussen het origineel en het vervangende apparaat in de wizard en klik op 'Voltooien'.

De groepsobjecten die hier worden weergegeven vereisen mapping (d.w.z. alleen zichtbare groepsobjecten met ten minste één groepsadres toegewezen). De mapping kan worden verwezenlijkt door op 'Vervangende object' te klikken en vervolgens het bijbehorende 'Beschikbare object' te klikken. Zodra het koppelen van een groepsobject is uitgevoerd, wordt het -pictogram weergegeven op het 'Beschikbaar doelobject'. Om de koppeling te verwijderen moet je op het -pictogram klikken op het 'Vervangingsobject'. De volgende voorwaarden zijn van toepassing:

• Elk origineel groepsobject kan met maximaal één vervangende groepsobject worden verbonden.
• De originele en vervangende groepsobject hebben dezelfde bitbreedte.

Bestandsjablonen

Een voltooide koppeling kan per apparaat worden opgeslagen als sjabloon door te klikken op de knop 'Opslaan'; het kan later worden geladen als sjabloon via de 'Laden' knop.

Bestandssjablonen bevatten verschillende secties, die elk een toewijzing hebben tussen het oorspronkelijke groepsobject en een vervangend groepsobject.

De logica voor een toekenning uit een bestand is vergelijkbaar met de logica voor een automatische mapping. Als er in het bestand een overeenkomst wordt gevonden voor een te vervangen groepsobject wordt deze automatisch toegekend. Als dit niet het geval is, blijft het veld leeg en moet de toekenning manueel gebeuren.

In principe kan elk sjabloon worden gebruikt voor elk vervangingsapparaat, ongeacht het feit of de toekenning zinvol is.

Achtergrondinformatie

Apparaateigenschappen
