Om een KNX-project over te dragen van de inbedrijfstellings-PC naar de gemonteerde KNX-apparaten, moet de ETS-gebruiker een download uitvoeren. Deze stap kan alleen worden uitgevoerd nadat de instellingen van de businterface zijn uitgevoerd.
Download
Voor het uitvoeren van deze taak biedt ETS meerdere downloadvarianten aan, het gebruik ervan hangt af van de behoeften van de installatie en van de configuratie van de apparaten. ETS maakt onderscheid tussen de volgende downloadonderdelen van een KNX-apparaat:
- Individueel adres
- Applicatieprogramma(s)
- Groepsadressen (preciezer, groepsadressen en links tussen groepsobjecten, de tabellen)
- Parameters
Downloadvlaggen
ETS beslist op basis van een aantal vlaggen (bijv. in het Topologie-overzicht, Gebouwenoverzicht, of Busdeelnemeroverzicht) of een download is voltooid of dat er nog slechts enkele onderdelen moeten worden gedownload. De vlaggen worden weergegeven in de lijstweergave, meestal 'Downloadstatus' genoemdDe vlaggen hebben de volgende betekenis:
Symbolen
| Initiële status (nooit eerder gedownload) of gedownload, maar overeenkomstige eigenschap is gewijzigd (kan opnieuw moeten worden gedownload) | |
| Download OK |
Vlag/afkorting
| Adr | Individueel Adres Geladen | |
| Prg | Applicatieprogramma(s) geladen | |
| Par | Parameters geladen | |
| Grp | Groepsadressen + links tussen de groepsobjecten (genaamd 'associaties') geladen | |
| Cfg | Mediumtype-specifieke instellingen geladen (alleen gebruikt op het medium PL en RF en ingesteld bij het downloaden van het individuele adres) |
Download Varianten

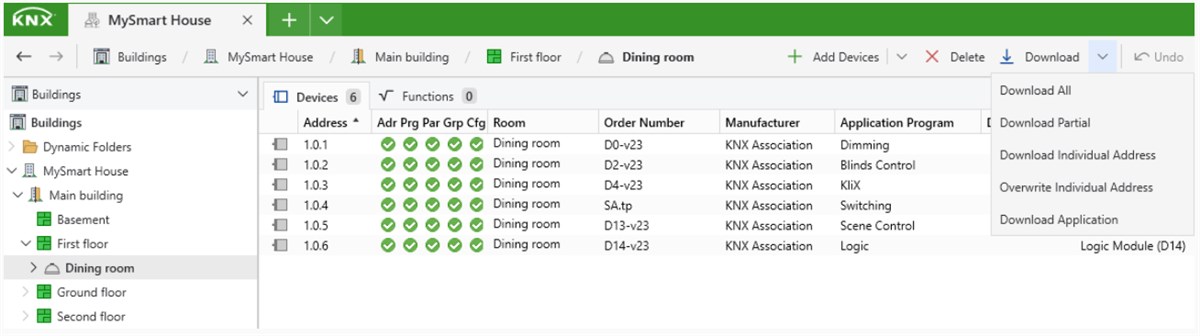

Om een download uit te voeren, selecteer je de item(s) die je wilt downloaden en selecteer Download:
- in het menu Inbedrijfstelling in de menubalk of
- via de rechtermuisknop op de muis.
De volgende opties zijn beschikbaar:
| Knop | Opmerking | Betrokken vlaggen |
| Download Alles | Alle projectgegevens in ETS worden gedownload naar het/de corresponderende apparaat(en).
|
Adr, Prg, Par, Grp |
| Gedeeltelijk downloaden |
ETS zal alleen de onderdelen downloaden die in ETS zijn veranderd en nog niet eerder zijn gedownload. ETS onderscheidt twee delen:
|
Par, Grp |
| Individueel adres downloaden |
Wijst het individuele adres toe aan een KNX-apparaat. Zie Download Individueel Adres. |
Adr |
| Individueel adres overschrijven |
Wijst het individuele adres toe aan een KNX-apparaat door een gekend adres te overschrijven. Deze functie voorkomt dat je fysiek op de downloadknop van het apparaat moet drukken. Deze optie is alleen beschikbaar als één enkel apparaat is geselecteerd.
|
Adr |
| Download Applicatie | Zal het applicatieprogramma downloaden naar het apparaat. | Prg |
Afhankelijk van het gedrag van het KNX-apparaat, kan een wijziging van de apparaatparameters groepsobjecten verbergen of extra objecten onthullen. Dit is normaal gedrag, bijvoorbeeld om ervoor te zorgen dat de functies van een product kunnen worden veranderd via de parameters. Sommige groepsobjecten die aan groepsadressen zijn gekoppeld, worden niet langer weergegeven (de vorige link wordt ongeldig), maar het vorige groepsadres is nog steeds geldig in het KNX-apparaat (zoals ingesteld tijdens de vorige download) en moet worden gewijzigd door applicatie opnieuw te downloaden.
Individueel adres downloaden
Voor de betreffende apparaten en als ze de functie van het KNX-serienummer ondersteunen is het mogelijk om het individuele adres te downloaden zonder fysiek op de downloadknop op de apparaten te drukken.

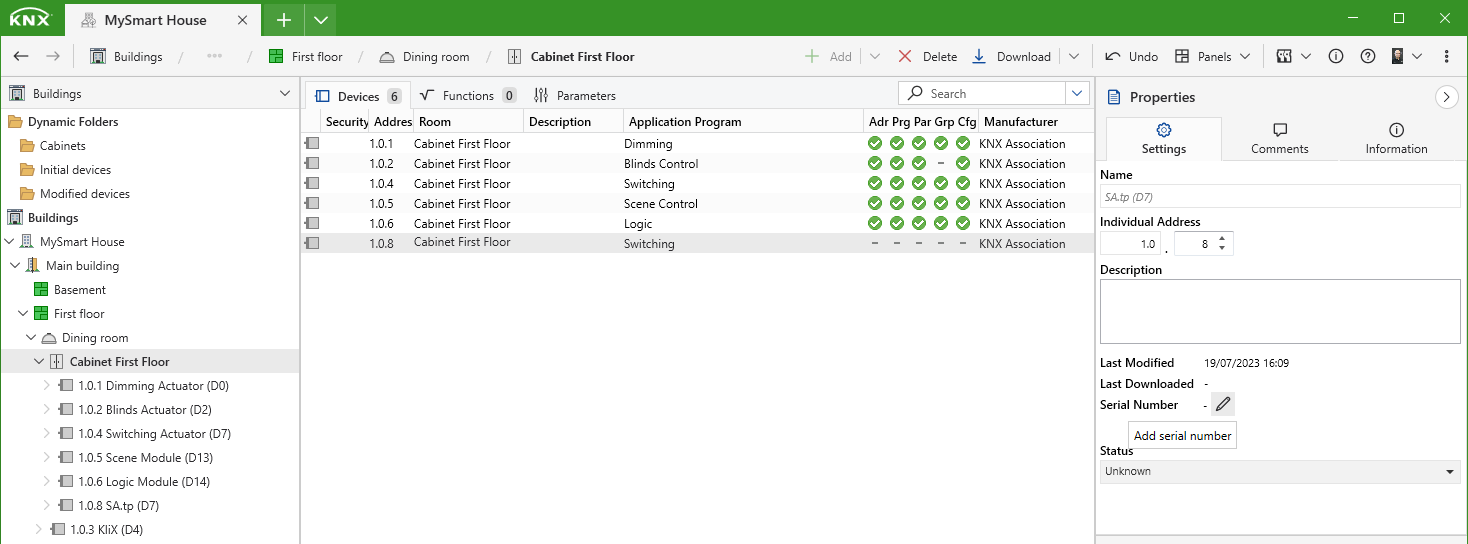

Om een KNX-serienummer toe te voegen, selecteert u een apparaat en beweegt u uw muiscursor naar het veld 'Serienummer'. Klik vervolgens op het 'potlood' pictogram om het KNX serienummer van het apparaat in te voegen.
Voeg vervolgens het KNX-serienummer van het apparaat toe, dat meestal beschikbaar is als sticker op het apparaat, en druk op de knop 'Serienummer instellen' om op te slaan.

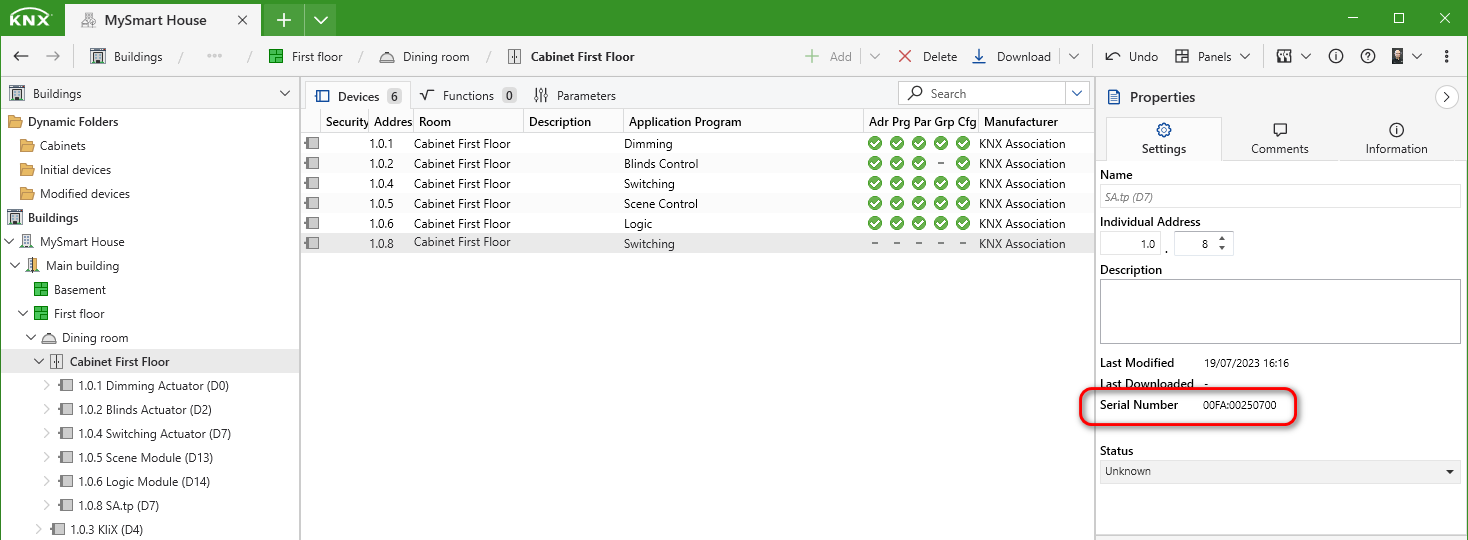

Zodra het KNX serienummer is toegevoegd, wordt het weergegeven op de zijbalk.

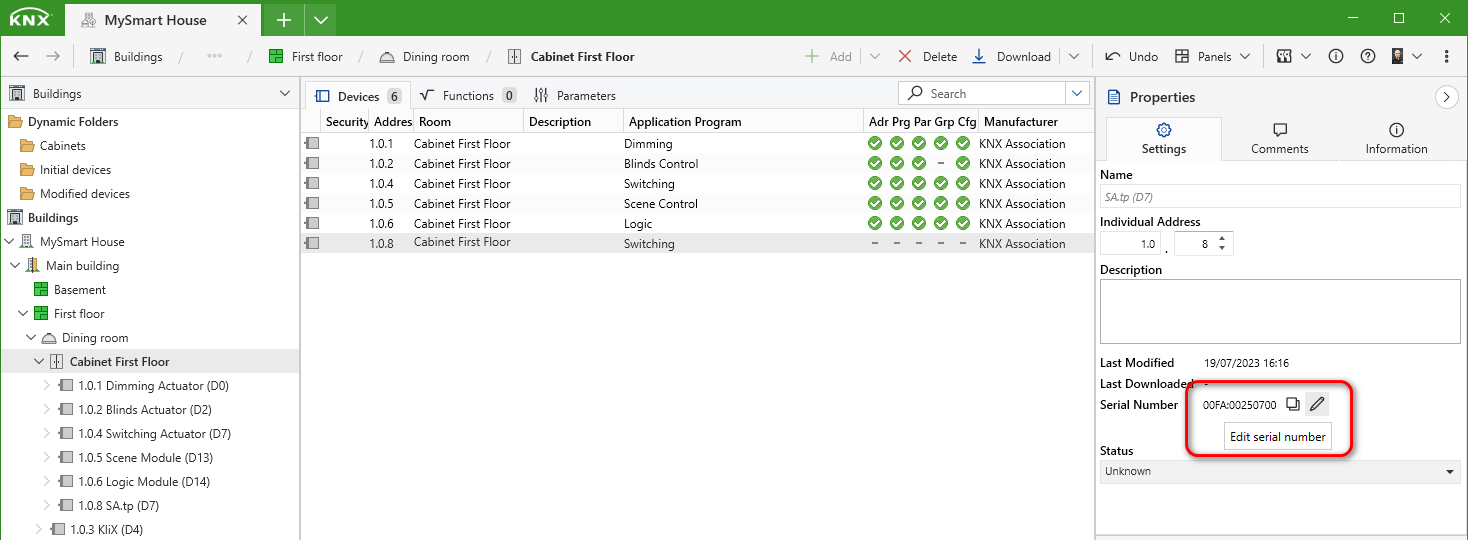

Als u het wilt wijzigen of wissen, verplaats dan de muiscursor over het 'potlood' pictogram

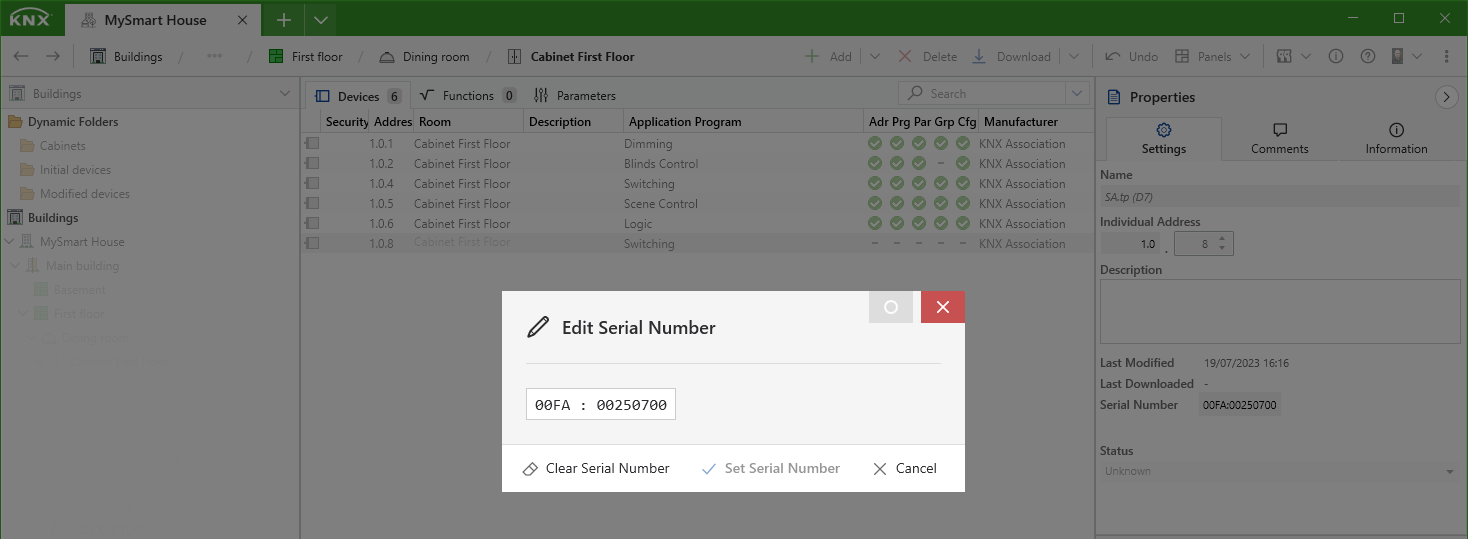

en klik erop om het dialoogvenster 'Serienummer bewerken' te openen.
In dit dialoogvenster kunt u:
- een reeds toegevoegd KNX-serienummer wissen
- een nieuw KNX serienummer instellen
- of de actie annuleren
Voor apparaten die de functie van het KNX-serienummer niet ondersteunen, wordt u in de zijbalk Lopende Bewerkingen gevraagd om fysiek op de downloadknop op het apparaat of de apparaten te drukken.
Weergave van het downloadproces
Bij het opstarten van het downloadproces wordt de Lopende Operaties zijbalk automatisch geactiveerd. U kunt het downloadproces ook volgen door het KNX busverkeer te bekijken in de respectievelijke Monitors.

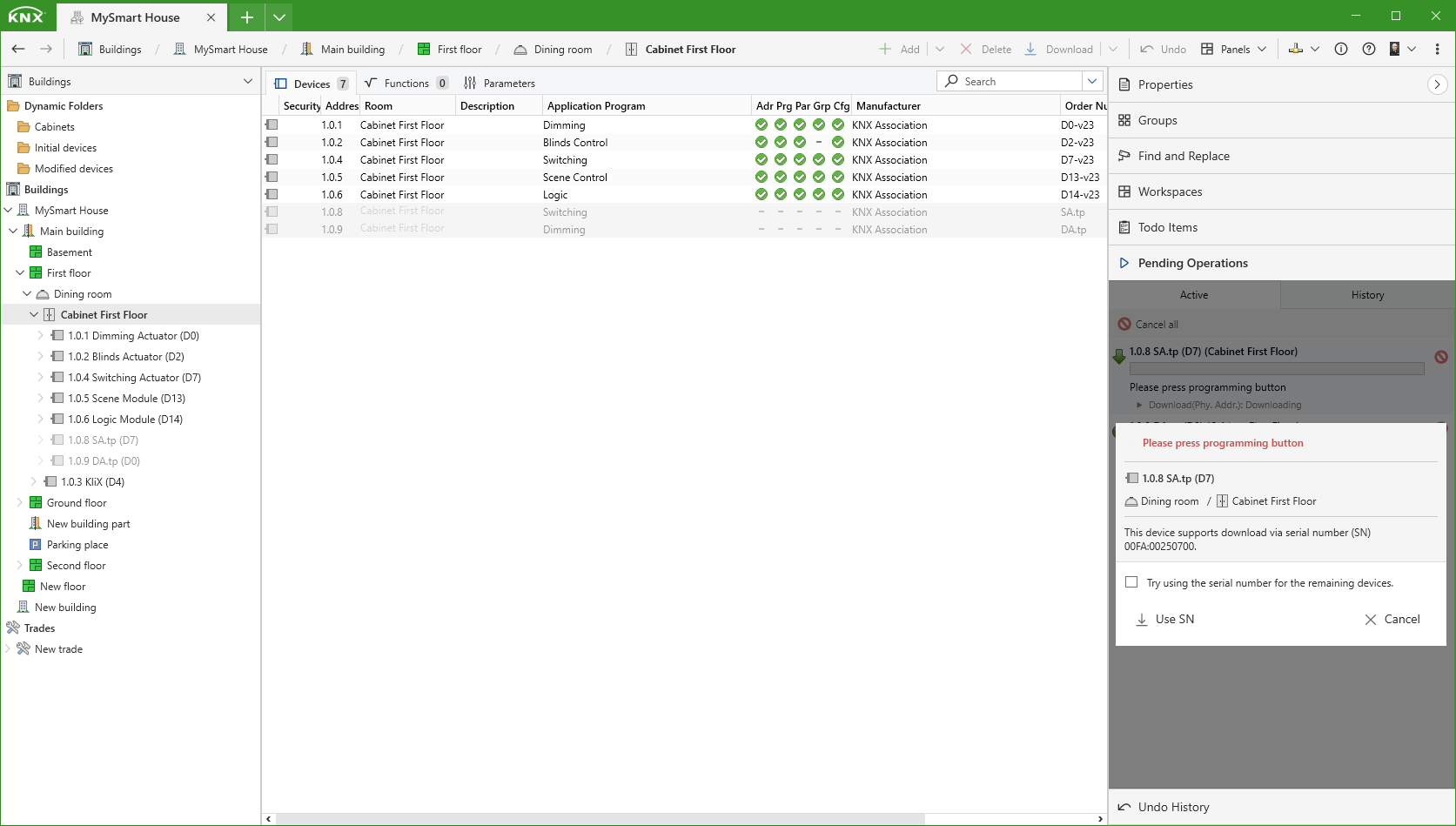

Wanneer u meerdere apparaten downloadt die de KNX-serienummerfunctie ondersteunen, kunt u de optie 'Probeer het serienummer voor de overige apparaten te gebruiken' selecteren, zodat u niet op de programmeerknop op het apparaat hoeft te drukken.
Downloadgedrag
Het downloadproces van ETS werkt in de achtergrond. Merk op dat:
- Gedurende het ganse downloadproces kan men verder blijven werken met ETS.
- Apparaten die worden gedownload worden beschermd tegen wijzigingen door de ETS-gebruiker. Daarom kunnen deze apparaten niet worden bewerkt tijdens het downloadproces, bijvoorbeeld door de parameters aan te passen.
Meer informatie over de:
- wijzigingen en resetproces van downloadvlaggen
- Downloadvolgorde
- Lokaal apparaat downloaden
wordt uitgelegd in Download functies (gedetailleerd).
