Het 'Opties'-venster opent alleen als de opname van telegrammen is gestopt. De volgende opties zijn beschikbaar voor beide Monitors:
- Algemeen
- Opnemen
- Kleurencode
- Condities

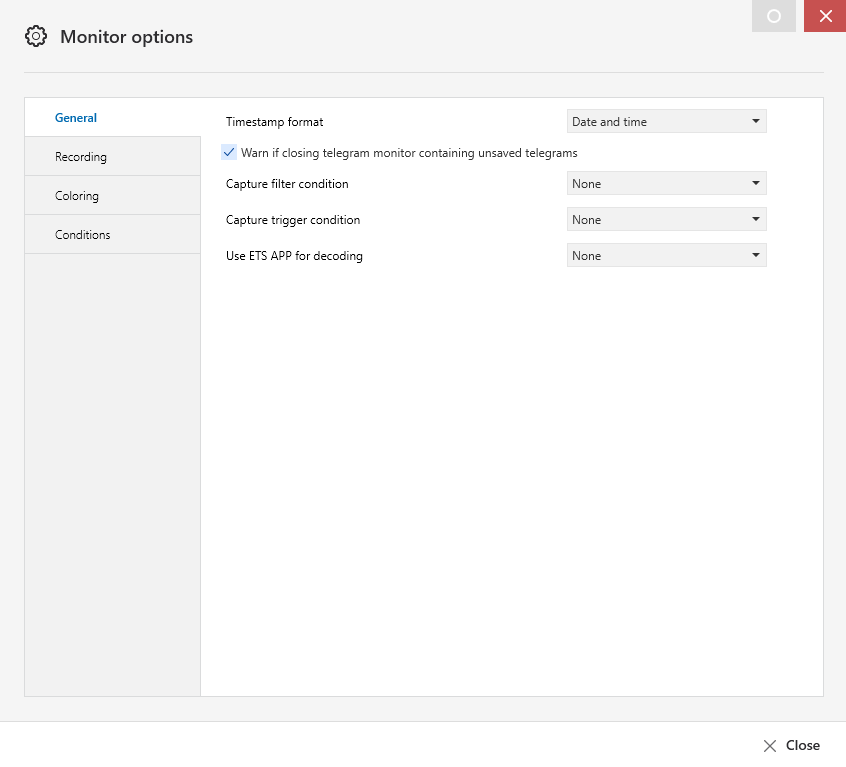

Algemeen
| Opties | Omschrijving |
| Timestamp formaat | Formaat van de kolom Tijd in de monitor. Mogelijke waarden zijn:
|
| Waarschuwen bij het sluiten van de telegrammonitoring die niet-opgeslagen telegrammen bevat | Wanneer deze optie wordt uitgeschakeld, zal het programma het monitorvenster afsluiten zonder te vragen of de opgenomen telegrammen eerst moeten worden opgeslagen. |
| Filtervoorwaarden gebruiken | Het 'punt' waarop de monitor telegrammen begint op te nemen, hangt af van deze (vooraf of door de gebruiker gedefinieerde) voorwaarde. Telegrams die niet aan deze voorwaarde voldoen, worden genegeerd. |
| Gebruik de filtervoorwaarde bij het laden vanuit bestand | Indien geselecteerd, worden de filtervoorwaarden ook toegepast wanneer telegrammen uit een bestand worden geladen (om de hoeveelheid weergegeven inhoud te verminderen). |
| Triggervoorwaarden gebruiken | Het 'punt' waarop de monitor telegrammen begint op te nemen, hangt af van deze (vooraf of door de gebruiker gedefinieerde) voorwaarde. Telegrammen die niet aan deze voorwaarde voldoen, worden genegeerd. Om hier een telegram te verwerken, moet het eerst aan de filtervoorwaarde Vastleggen hebben voldaan! Het is mogelijk om het aantal telegrammen op te geven dat wordt vastgelegd voordat aan de triggervoorwaarde wordt voldaan, en om het aantal pakketten te beperken dat wordt vastgelegd nadat aan de triggervoorwaarde is voldaan. |
| ETS APP gebruiken voor decodering | Als één of meer decoder-ETS-app(s) van KNX-fabrikanten zijn geïnstalleerd, wordt hier de respectievelijke momenteel actieve decoder geselecteerd. Een meervoudige selectie of cascadering (gelijktijdige uitvoering, bijvoorbeeld sequentieel) van decoders is niet mogelijk. |

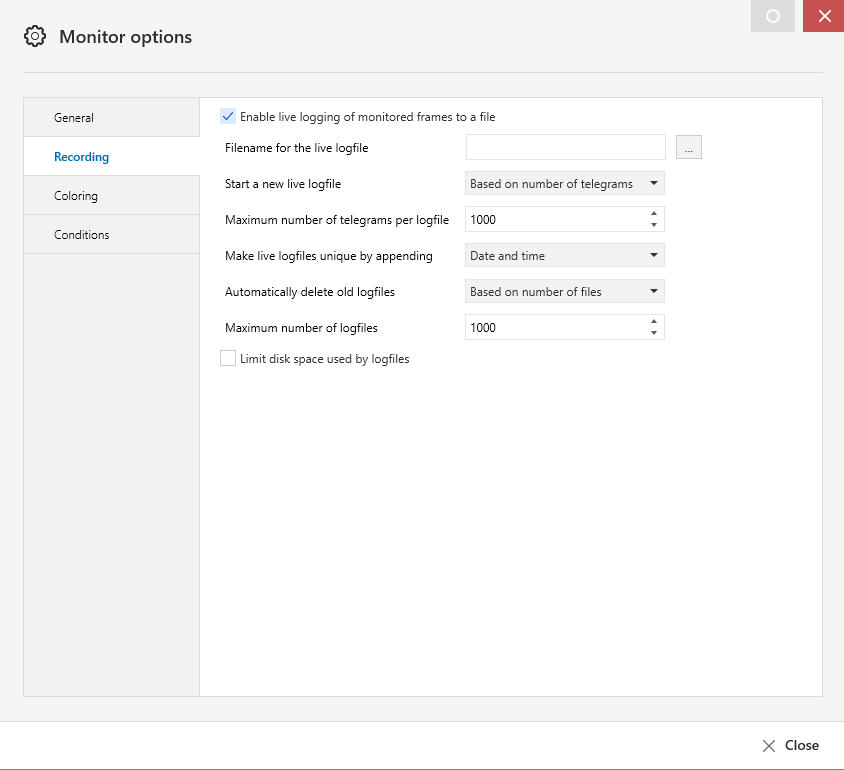

Opnemen
Opgenomen telegrammen kunnen worden opgeslagen in een bestand op de computer of op een netwerkschijf of Cloud voor een latere analyse.
| Opties | Omschrijving |
| Live logging van gemonitorde frames op een bestand vrijgeven | Deze optie bepaalt of de door de monitorfunctie geregistreerde telegrammen direct worden opgeslagen. Alle andere opties op deze pagina zijn uitgeschakeld zolang deze optie niet is ingeschakeld. |
| Bestandsnaam voor de live logfile | Selectie van het pad en bestandsnaam. Het formaat van het logbestand is XML, de geheugeninhoud van het bestand is altijd in het ETS6-formaat. |
| Een nieuwe live logfile starten | Deze optie bepaalt wanneer een nieuw logbestand moet worden aangemaakt, bijv. nooit, op basis van het aantal telegrammen, elk uur, elke dag, elke week, elke maand of elk jaar. Wanneer men kiest voor „Gebaseerd op aantal telegrammen“ kan men in het veld eronder, „Maximum aantal telegrammen per logbestand“, het aantal invullen. De naam van het logbestand kan uniek gemaakt worden door toevoeging van ofwel:
Door de optie "Oude logbestanden automatisch verwijderen" in te stellen, kunt u bepalen of oude logbestanden moeten worden verwijderd of niet. Als de optie 'Gebaseerd op aantal bestanden' is geselecteerd, wordt het veld 'Maximum aantal logbestanden' ingeschakeld.
|
| Door logfiles gebruikte schijfruimte beperken | Gebruik deze optie om de maximale schijfruimte voor logbestanden op te geven. |
| Limiet schijfruimte voor logfiles | Voer de limietwaarde van de schijfruimte in voor de logbestanden. |

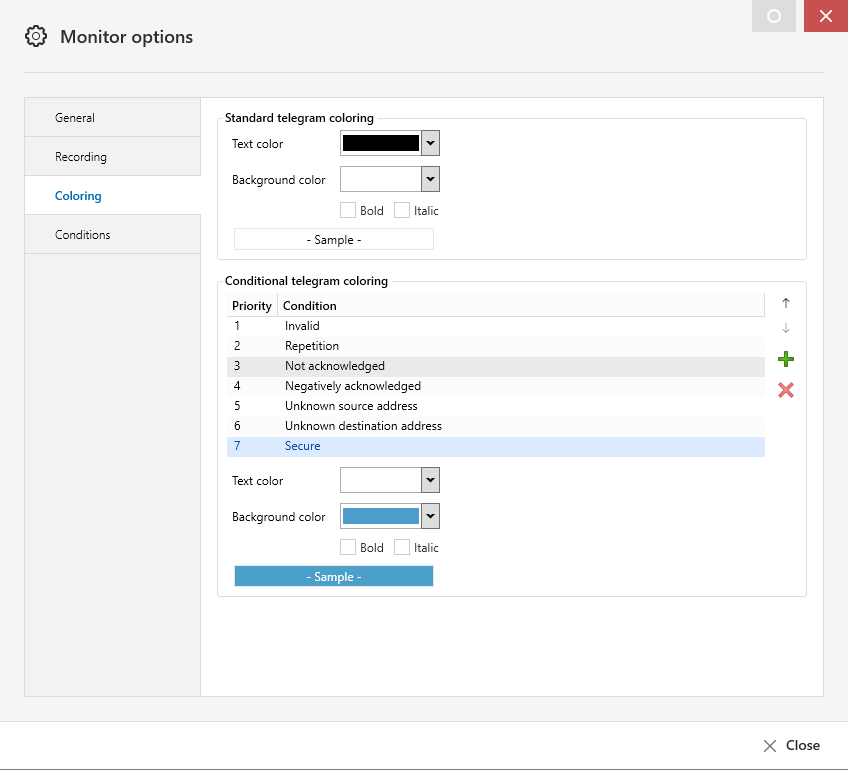

Kleurencode
In dit venster is het mogelijk om de tekst en de achtergrondkleur van de verschillende telegrammen aan te passen, bijvoorbeeld voor telegramrepetities of onjuiste telegrammen.
| Opties | Omschrijving |
| Standaardkleurencode voor telegrammen |
Definieert tekst/achtergrondkleur voor telegrammen die aan geen enkele voorwaarde voldoen. |
| Kleurencode voor voorwaardelijke telegrammen |
Definieert tekst/achtergrondkleur voor telegrammen die aan een voorwaarde voldoen.
|

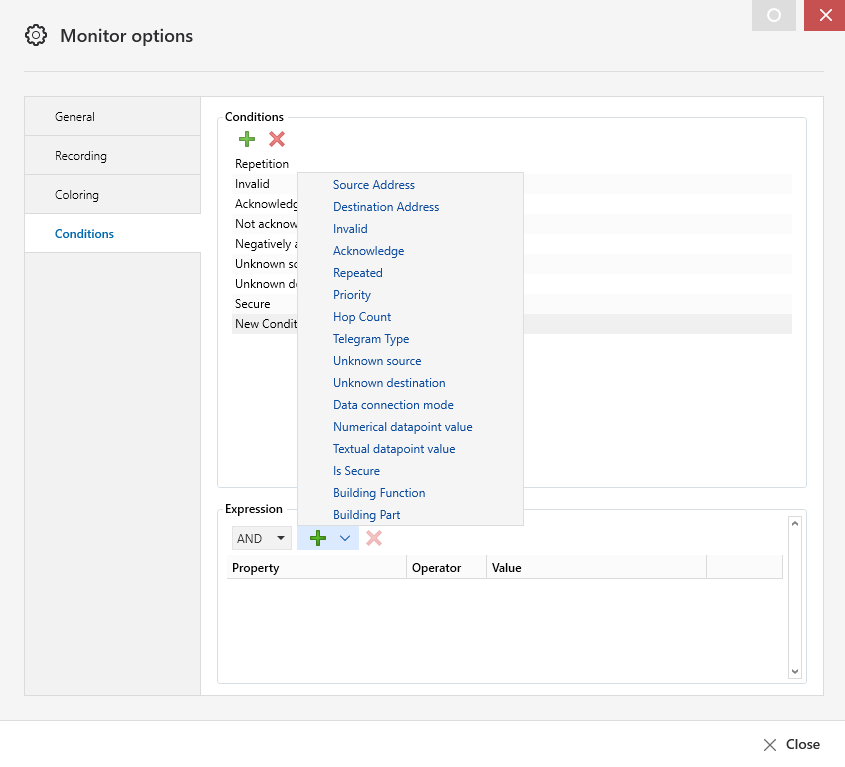

Condities
Het is mogelijk om meer voorwaarden toe te voegen aan de standaardvoorwaarden voor opname door te drukken op de knop '+' in het venster 'Voorwaarden'. Wanneer u bijvoorbeeld 'Bronadres' selecteert, is het mogelijk om telegrammen op een specifiek individueel adres te filteren.
Dankzij deze filteroptie, het is mogelijk om het aantal weergegeven telegrammen te bepalen (het heeft geen invloed op het opnemen van telegrammen). Dit is zeker een zeer nuttige functie in grote installaties met een hoger busverkeer. ETS toont standaard alle telegrammen.
| Opties | Omschrijving |
| Condities | Toont alle voorwaarden (ETS standaard en gebruiker-gedefinieerde voorwaarden).
|
| Uitdrukking |
Definieert de voorwaarde. Een maximum van vijf onafhankelijke uitdrukkingsonderdelen kan worden ingesteld. Ze kunnen allemaal worden gecombineerd met de operatoren "EN" of "OF".
|
