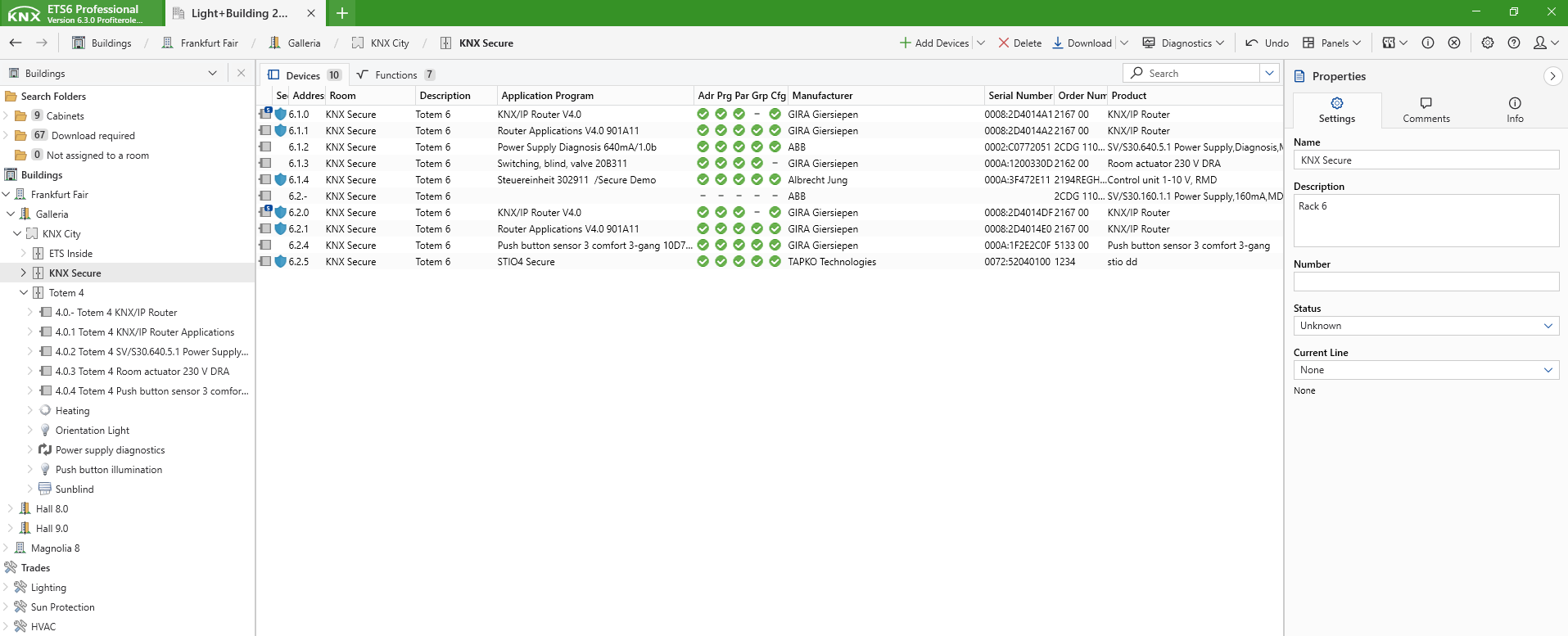

Dit paneel wordt gebruikt om gebouwstructuren te maken met de volgende elementen:
- Gebouwen
- Functies (op de overeenkomstige bedieningslocatie in de gebouwstructuur)
- Technische ruimten
De flexibele gebouwstructuren en technische ruimten zijn nuttige hulpmiddelen bij de organisatie en het beheer van apparaten in ETS projecten en in de installatieworkflow. De gebouwenstructuur stelt het ETS-project voor vanuit het perspectief van de installatie, terwijl het overzicht Technische ruimten gebruikers in staat stelt om aangepaste projectweergaven te maken, waardoor het beheer van apparaten gestroomlijnd wordt. Binnen een hotelproject kan het overzicht Technische ruimten bijvoorbeeld alle onderdelen van het verwarmingscontrolesysteem omvatten (thermostaten of temperatuursensoren, kleppen of verwarmingsactuators, actuators), waardoor gebruikers niet meer in het hele project naar deze apparaten hoeven te zoeken en ze in plaats daarvan in één weergave worden gepresenteerd.
Na het maken van de gebouwstructuur, die de echte fysieke gebouwstructuur vertegenwoordigt, kunt u via dit overzicht de apparaten in de afzonderlijke elementen van de gebouwstructuur plaatsen. De volgende tabel biedt een overzicht van de beschikbare elementen van de gebouwstructuur, samen met hun gebruiksmogelijkheden.
| Pictogram | Naam | Kan bevatten: | Opmerking |
| Gebouwen | Gebouwen | Basisniveau-element | |
| Gebouwen | Gebouwonderdeel, Kamer, Verdieping, Gangen, Trappen, Functies | Containerelement 1e niveau | |
| Gebouwonderdeel | Gebouwonderdeel, Kamer, Verdieping, Verdieping, Trappen, Functies | Containerelement 2e niveau | |
| Verdieping | Kamers, Gangen, Functie | Containerelement 3e niveau | |
| Gangen | Kasten, Apparaten, Functie | Containerelement 3e niveau | |
| Trap | Kasten, Apparaten, Functie | Containerelement 3e niveau | |
| Ruimte | Kasten, Apparaten, Functie | Containerelement 3e niveau | |
| Kast | Apparaten, Functie | Containerelement 3e niveau | |
| Technische ruimten | Sub technische ruimte | Basisniveau-element | |
| Beroep | Sub technische ruimte, apparaten | Containerelement 1e niveau | |
| Sub technische functie | Sub technische ruimte, apparaten | 2de tot n niveau container element (meerdere niveaus kunnen worden gemaakt) | |
| Functie | Subfuncties, groepsadressen | Overzicht van de groepsadressen direct op hun bedieningslocatie in de gebouwstructuur |
Om elementen toe te voegen, zie gebouwenoverzicht (gedetailleerd).
Het toewijzen van een apparaat aan een (sub) technische ruimte is optioneel en dient alleen voor sorteerdoeleinden. Het vervangt de toewijzing van een apparaat in de ETS-gebouwstructuur niet.
