Dit deelvenster wordt gebruikt om de werkelijke busstructuur en de toewijzing van verschillende adressen aan de apparaten te definiëren.

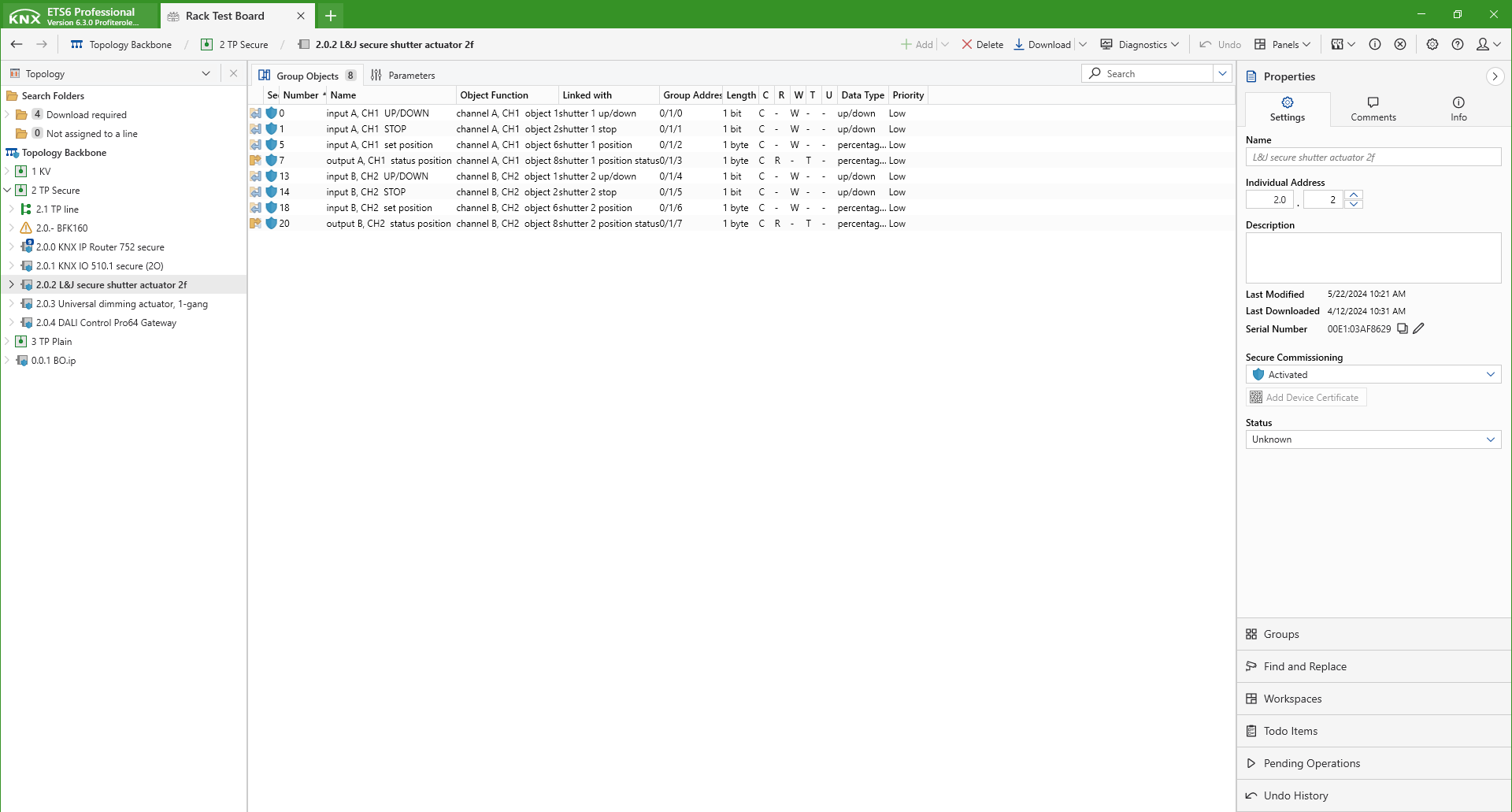

Deze weergave kan tegelijkertijd met andere weergaven worden gebruikt en toont het KNX-project met betrekking tot de busstructuur. De weergave toont de busdeelnemers zoals ze zijn toegewezen aan de verschillende lijnen. Twisted pair-, Powerline-, RF-, IP- lijnen en IoT-lijnen en zones, worden weergegeven met verschillende symbolen.
De boomweergave (linkerkant) toont de bestaande bustopologie van het KNX-project terwijl de rechterkant een lijstweergave toont van de elementen die in het linkervenster zijn gemarkeerd.
De structuur van de topologie wordt normaal automatisch aangepast wanneer er in een ander venster individuele adressen worden toegekend. Alle hogere orde elementen zoals zones en hoofdlijnen worden aangemaakt overeenkomstig de toegekende individuele adressen.
