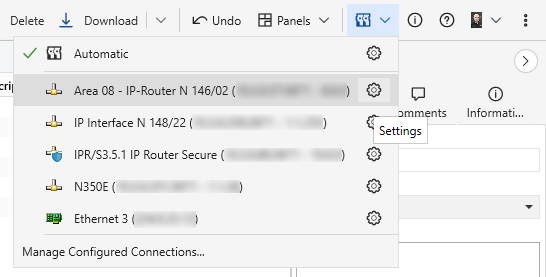

Om een gevonden businterface te configureren of om een businterface te beheren (maken, bewerken, verwijderen), klikt u op het betreffende tandwielpictogram.
In de lijst met interfaces is het mogelijk om de volgende informatie terug te vinden:
| Icon | verbindingstype | Naam/IP-adres |
|---|---|---|
|
|
KNX/USB |
|
|
|
KNXnet/IP tunneling |
Toont de door de gebruiker gedefinieerde naam en, als het verbindingstype IP is, het toegewezen IP-adres (evenals het MAC-adres; het adres wordt geaccepteerd wanneer de verbinding tot stand is gebracht/geconfigureerd). De door de gebruiker gedefinieerde naam op de KNXnet/IP tunneling (apparaten) wordt later gedownload naar het apparaat. De maximale lengte van de naam is 30 tekens. Wanneer het apparaat wordt ontdekt door ETS, dan wordt deze naam getoond. |
|
|
EIBlib/IP |
|
|
|
KNXnet/IP hoofdlijn gedetecteerd |
|
|
|
KNX IP Secure beveiligde lijn gedetecteerd
|
Eigendommen
De eigenschappen worden weergegeven in het rechtervenster. Voor de huidige interface, en alleen als het een IP-interface van de vorige generatie is, is er naast het individuele adresveld een knop om te testen of het opgegeven individuele adres vrij is.
| Eigenschap | Beschrijving |
|---|---|
| Naam | Gebruiksvriendelijke naam voor de verbinding (voor KNXnet/IP-verbindingen wordt deze weergegeven als 'gebruiksvriendelijke naam', de naam - uit apparaateigenschappen/zijbalk van interface van het ETS-project) |
De volgende informatie wordt weergegeven afhankelijk van het type interface dat is geselecteerd.
Parameters wijzigen is alleen mogelijk als de interface handmatig is aangemaakt.

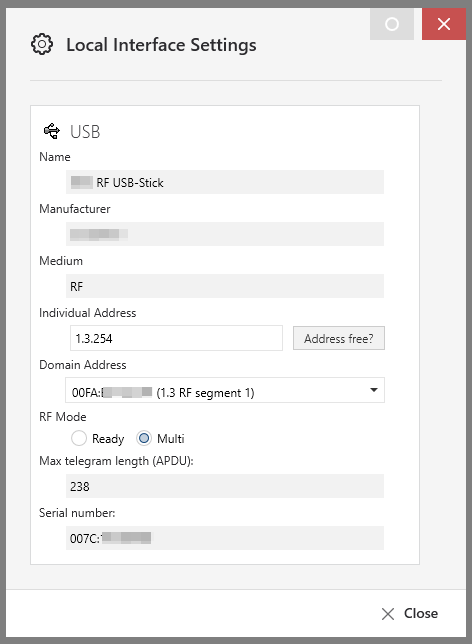

USB
| Eigenschap | Omschrijving |
|---|---|
| Naam | Naam van de interface |
| Fabrikant | Fabrikant van de interface |
| Medium | Medium waarop de USB-interface is aangesloten |
| Individuele adressen | Het individuele adres van de interface, evenals een knop om te testen of het opgegeven individuele adres vrij is |
| Domeinadres | Alleen van toepassing wanneer het medium type RF of PL is |
| RF Mode |
Alleen van toepassing wanneer het medium type RF of PL is |
| Max telegram lengte (APDU) | De maximale gegevenslengte binnen een telegram die de interface kan verwerken |
| Serienummer |
Het serienummer van de interface |
Bij het gebruik van een USB-interface wordt de vereiste driver direct geïnstalleerd wanneer er verbinding wordt gemaakt met de PC. Als u de poort verandert waarop uw USB-interface is aangesloten, zal de driver opnieuw worden geïnstalleerd.
KNXnet/IP Tunneling
| Eigenschap | Beschrijving |
|---|---|
| Naam | Naam van de interface |
| Host individueel adres | Individueel adres van het apparaat |
| Individuele adressen |
Het individuele adres van de momenteel gebruikte tunneling interface Kan hier alleen worden ingesteld voor gewone apparaten; voor beveiligde apparaten kan het individuele adres alleen worden gewijzigd binnen het project waar het apparaat kan worden gevonden |
| IP-adres | IP adres gevonden voor de interface |
| Poort | 3671 (standaard) |
| MAC-adres | MAC-adres van het apparaat |
| Max telegram lengte (APDU) | De maximale gegevenslengte binnen een telegram die de interface kan verwerken |
| Serienummer | Het serienummer van de interface |
KNXnet/IP Routing
| Eigenschap | Omschrijving |
|---|---|
| Naam | Naam van de interface |
| Individueel adres |
Individueel adres van de (lokale) interface; voorselectie voor de hoofdlijn (0.0.1) |
| Multicast adres |
224.0.23.12 (standaard)
|
| MAC-adres | MAC-hardware adres van de interface. |
EIBlib/IP
| Eigenschap | Omschrijving |
|---|---|
| Naam | Naam van de interface |
| Server |
IP-adres van de interface |
| Protocol |
TCP of UDP |
| Poort | Configuratie/lezen/schrijven poort (5000x) |
| COM | COM-verbindingsnummer |
Configureer een gevonden interface
Het lokale individuele adres moet zo worden ingesteld dat het zonenummer en het lijnnummer overeenkomen met de huidige plaats van de interface in de installatie. Het apparaatnummer moet een adres zijn dat niet in het project wordt gebruikt. 255 is het meest geschikte busdeelnemernummer, aangezien dit hoge nummer waarschijnlijk niet aanwezig is in de installatie.

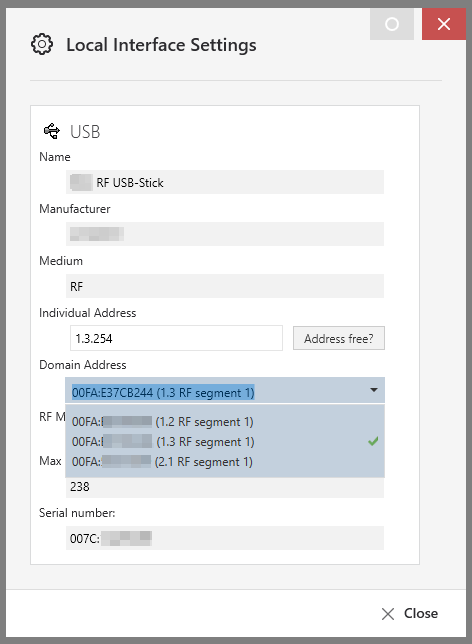

Bovendien kunnen alle beschikbare RF-interface domeinadressen worden bekeken in de vervolgkeuzelijst, zoals hieronder weergegeven. Het vrije individuele adres wordt automatisch geselecteerd op basis van het gekozen domeinadres.
Indien een opbouw USB-interface op een buskoppelaar wordt gemonteerd en later wordt verwijderd (waarna bijvoorbeeld een drukknopsensor wordt gemonteerd), moet onmiddellijk het individuele adres worden ingesteld dat bedoeld is voor de latere drukknopsensor.
Geconfigureerde Interfaces beheren
Een geconfigureerde verbinding is nodig als ETS de businterface niet automatisch kan detecteren, ofwel omdat het netwerk IP Multicast niet ondersteunt, ofwel omdat de interface zich achter een NAT-router (*) bevindt, ofwel omdat de interface het EIBlib/IP-protocol gebruikt.
(*)Waarschuwing: het blootstellen van een KNX-interface aan het openbare internet is een groot veiligheidsrisico! Wees verantwoordelijk en sta in plaats daarvan alleen toegang toe via een beveiligd kanaal (VPN).
De volgende knoppen zijn beschikbaar:
| Knop | Omschrijving |
|---|---|
| Maakt een nieuwe verbinding, maar alleen van het type IP-Tunneling en EIBlib/IP | |
| Toggle gebruiken voor dit project, selecteert de interface voor dit specifieke project. | |
| Verwijdert één enkele geselecteerde verbinding | |
| Importeert geconfigureerde interfaces | |
| Importeert geconfigureerde interfaces |
EIBlib/IP
Dit type communicatie wordt alleen ondersteund nadat de respectievelijke ETS App "EIBlib/IP" is geïnstalleerd.
Bij het toevoegen van een dergelijke interface wordt de volgende informatie getoond:
| Eigenschap | Omschrijving |
|---|---|
| Naam | Naam van de interface |
| Individueel adres |
Het individuele adres van de interface |
| Server |
IP-adres van de interface |
| Protocol |
TCP of UDP |
| Configureer Poort | Configuratie/lezen/schrijven poort (5000x) |
| Lees Poort | Configuratie van de leespoort |
| Schrijf Poort | Configuratie van de schrijfpoort |
| COM Poort | COM-verbindingsnummer (1 tot 8) |
IP-tunneling
KNXnet/IP Tunneling
KNX-telegrammen zijn verpakt in TCP / IP en worden door ETS naar de vereiste IP-koppelaar gestuurd, die de TCP / IP-envelop opnieuw verwijdert en het KNX-telegram naar een onderliggende TP-zone of TP-lijn stuurt.
Bij het toevoegen van een dergelijke interface wordt de volgende informatie getoond:
| Eigenschap | Omschrijving |
|---|---|
| Naam | Naam van de interface |
| Individueel adres |
Het individuele adres van de momenteel gebruikte tunneling interface Kan hier alleen worden ingesteld voor gewone apparaten; voor beveiligde apparaten kan het individuele adres alleen worden gewijzigd binnen het project waar het apparaat kan worden gevonden |
| Server | Het gewenste IP-adres van de interface (bijv. 192.168.1.150), of een URL voor de afhandeling van een IP-adres (bijv. myhome.dyndns.org) |
| Poort | 3671 (standaard) |
| Verbind in NAT mode |
Schakelt de netwerkadresvertaling in/uit. NAT is alleen nodig bij het aanmaken van een interface als deze niet automatisch door ETS kan worden gevonden. |
KNXnet/IP Routing
Voor KNXnet/IP routing, maakt men gebruik van de IP verbinding van een IP-router of een puur KNXnet/IP apparaat (geen verbinding met TP).
In het geval dat een IP-router wordt gebruikt, moet men ervoor zorgen dat het individuele adres wordt gereset naar een waarde die past bij zijn functie als koppelaar (bijv. 1.1.0) als het is gewijzigd in een andere waarde (bijv. 1.1.255).
