Om de verbinding tussen een computer en een KNX-installatie te configureren (bijv. om het individuele adres en/of applicatieprogramma van de inbedrijfstellings-pc naar de KNX-installatie te downloaden of om visualisatiesoftware te gebruiken), is het absoluut noodzakelijk dat de instellingen van de businterface correct zijn ingesteld.
Om toegang te krijgen tot verbindingsbeheer kunt u klikken op het uitklapmenu vanuit de werkbalk.

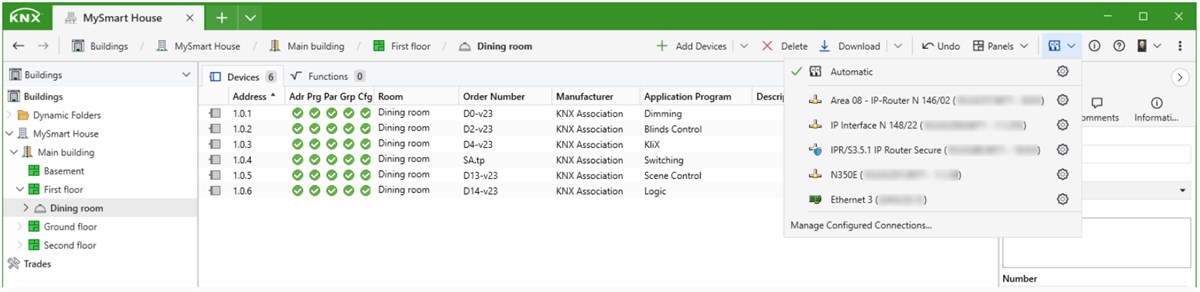

Het oproepen van de verbindingsmanager toont:
- Bovenaan: Automatisch (wat de standaard optie is); als je de interface(s) in je project opneemt, is dit in de meeste gevallen de enige optie die je nodig hebt.
- In het midden: De momenteel ontdekte interfaces (USB-en IP-routing interfaces worden automatisch erkend en weergegeven door ETS, Ze hoeven niet te worden gecreëerd. Een interface die niet herkend wordt, kan niet gebruikt worden door ETS, zelfs niet als deze handmatig aangemaakt wordt). Deze selectie is alleen geldig tijdens de huidige projectsessie, omdat het voornamelijk bedoeld is voor het snel wisselen van verbindingen, bijvoorbeeld voor diagnostische doeleinden.
- Onderaan: De mogelijkheid om geconfigureerde interfaces te beheren; Dit is alleen nodig bij toegang op afstand tot de installatie (d.w.z. met een ander IP-adres dan geconfigureerd in het project), of bij gebruik van Eiblib/IP-interfaces.
De huidige geselecteerde verbindingsoptie is gemarkeerd met een groen vinkje vooraan de optie.
Een rode stip (
) direct na het pictogram hierboven geeft aan dat de interface zich in de programmeermodus bevindt (vernieuwt elke ~3 seconden).
Om de respectievelijke opties te configureren, klikt u op het tandwielpictogram naast elke optie. Voor meer informatie over de configuratie van de interfaces, zie verbindingsbeheer (gedetailleerd).
Automatische busverbinding

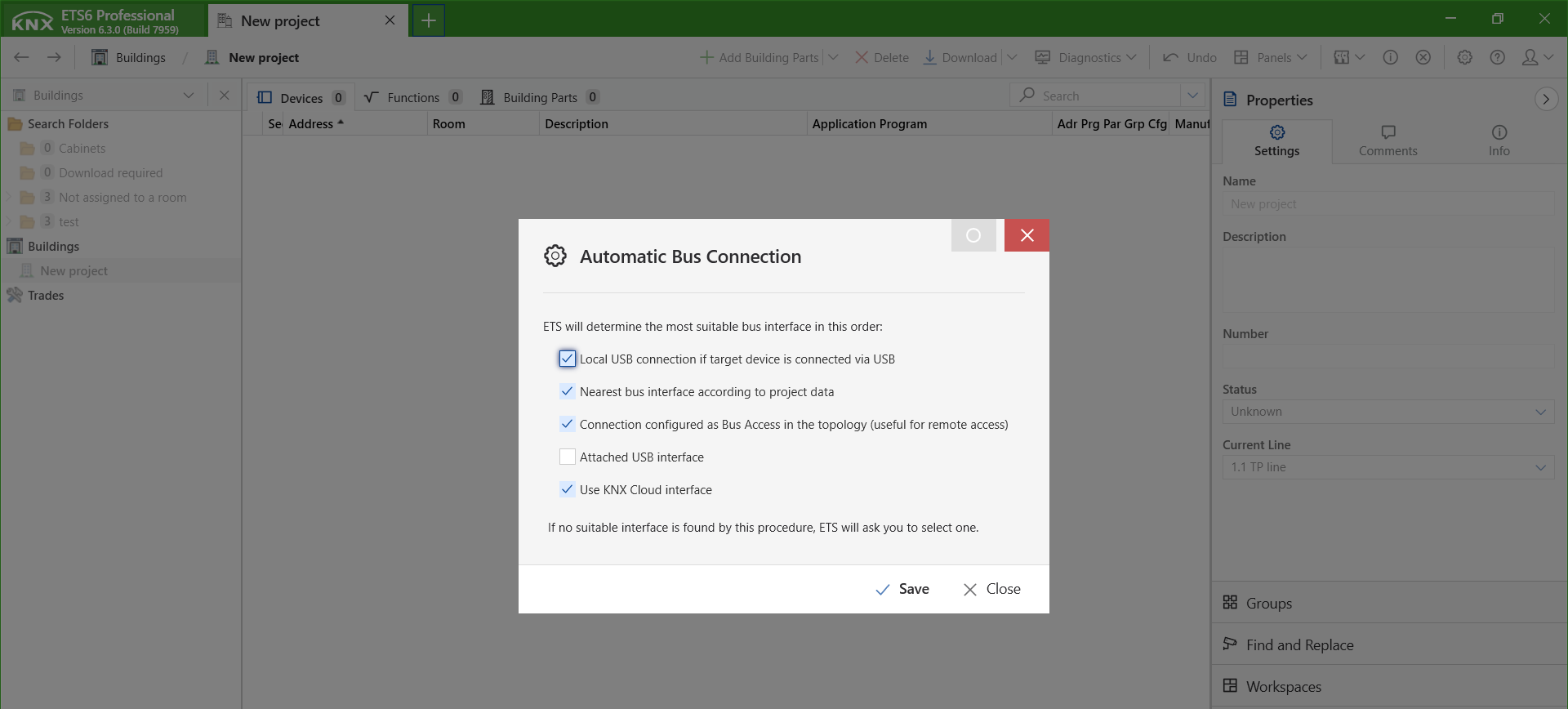

De optie 'Automatisch' houdt in dat ETS de meest geschikte businterface bepaalt om op de installatie aan te sluiten, afhankelijk van verschillende factoren. De volgende opties verschijnen in de 'Automatisch'-configuratie in de volgorde waarin ETS ze gaat gebruiken (eerste bovenaan):
Directe IP-verbinding indien ondersteund door het doelapparaat
Als deze optie is geactiveerd, worden directe IP-verbindingen met IP-apparaten tot stand gebracht om online bewerkingen uit te voeren (bijvoorbeeld een directe apparaatdownload via IP). Hiervoor wordt aan het begin een zogenaamde apparaat-detectie uitgevoerd, waarbij elementaire apparaateigenschappen (SN, KNX Secure-status, enz.) online worden opgevraagd.
Condities
- Het apparaat wordt gevonden via IP, d.w.z. ETS en IP-apparaat communiceren met hetzelfde Multicast-adres.
- Het KNX serienummer van het apparaat komt overeen met het apparaat in het project (als het KNX serienummer van het apparaat beschikbaar is in het project)
In deze modus...
- ... is telegrammen opnemen niet mogelijk.
- ... komt het lokale adres van de verbinding overeen met dat van het apparaat dat moet worden geladen.
Veiligheid
- Apparaten zonder KNX Secure (d.w.z. ook KNX Secure apparaten met KNX Secure uitgeschakeld op het apparaat) worden gewoon geladen via IP.
- Apparaten waarbij KNX Secure is ingeschakeld worden veilig geladen via IP.
- Ingeschakeld KNX Secure, online gevonden op het apparaat (feedback van de detectie), gebruikt de bijbehorende beveiligingswachtwoorden (indien beschikbaar) in het ETS-project voor dit apparaat; anders geen download.
- KNX Secure ingeschakeld op het apparaat, gevonden in het project (status van het apparaat), gebruikt de bijbehorende beveiligingswachtwoorden (moeten beschikbaar zijn) in het ETS-project voor dit apparaat.
Lokale USB-verbinding als het doelapparaat is aangesloten via USB
Als deze optie is geactiveerd en het KNX serienummer van het doelapparaat overeenkomt met het KNX serienummer van de USB-interface, dan wordt de lokale USB-verbinding gebruikt.
Dichtstbijzijnde businterface volgens projectgegevens
Als deze optie is geactiveerd, controleert ETS op een businterface in het segment dat is aangesloten op en hoger in de topologie en gebruikt het de interface die zich het dichtst in de topologie bevindt (subsegment → hoofdsegment → hoofdsegment van hoofdlijn → hoofdsegment van Backbone).
Voorwaarde
- Interfaces met ten minste de adresvlag ingesteld en een bekend KNX-serienummer.
Verbinding geconfigureerd als bustoegang in de topologie
Als deze optie is geactiveerd, probeert ETS een businterface te gebruiken die in de topologie als projectverbinding is gedefinieerd. Deze functie is voornamelijk bedoeld voor toegang op afstand tot de installatie.
Aangesloten USB-interface
Als deze optie is geactiveerd en als er een KNX/USB-interface op de computer is aangesloten, gebruik deze dan.
