Als er één enkel apparaat (of meerdere identieke apparaten) is geselecteerd in de boomstructuur of de lijstweergave, kunt u toegang krijgen tot de parameterinstellingen door op het tabblad 'Parameters' bovenaan de lijstweergave te klikken.
Weergave parameters
De selectie van opties voor de apparaateigenschappen is afhankelijk van de fabrikant en varieert afhankelijk van het gebruikte applicatieprogramma. Er zijn twee soorten weergaven voor parameters (of beter, weergave varianten).
| ETS Standaard dialoogvenster |
De standaardparameters of mogelijke extra functionaliteiten (beschikbaar via DCA's) worden weergegeven in het hoofdvenster van ETS. De weergave wordt in dit geval volledig bepaald door ETS. De links uitgelijnde parameterweergave kan analoog zijn aan de boomstructuur - uitgevouwen/samengevouwen. |
| Plug-in dialoogvenster | De parameters worden weergegeven in een apart plug-invenster. De weergave wordt in dit geval volledig bepaald door de plug-in. Details over plug-ins en de bestaande plug-intypen kunt u hier vinden. |
Parameters bewerken
Parameterinstellingen kunnen worden bewerkt op het tabblad Parameters in de lijstweergave. Hiervoor zijn drie belangrijke functies opgenomen in de contextwerkbalk.
Raadpleeg de documentatie van de fabrikant voor details over de individuele instellingen van de apparaatparameters.

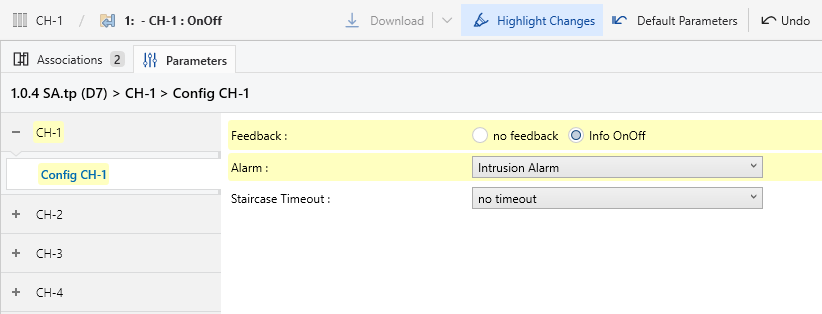

Wijzigingen markeren
Als deze optie is ingeschakeld, markeert ETS met geel alle parameters die verschillen van hun standaardwaarden (door de fabrikant gedefinieerd).
- Deze indicator wordt weergegeven voor elke individuele parameter en ook voor de titel van de parameterpagina.
- Als u met de cursor over de parameternaam beweegt, wordt de werkelijke standaardparameter weergegeven in een tooltip.
Standaard Parameters
Dit stelt alle parameters terug naar de standaardwaarden van de fabrikant. Er wordt een waarschuwing gegeven vóór uitvoering*.
Standaardwaarden zijn de parameterwaarden die de fabrikant standaard voor elke parameter in de productcatalogus definieert. Dit betekent dat na het importeren van een catalogus en het invoegen van een product uit deze catalogus in een project, het ingevoegd apparaat altijd deze standaardwaarden bevat voor elke parameter (zolang ze niet zijn gewijzigd door de gebruiker). Deze standaardwaarden definiëren tegelijkertijd ook de zichtbare groepsobjecten.
Zichtbaarheid van Parameters & Groepsobjecten
Een parameterwijziging kan de zichtbaarheid van groepsobjecten en/of de beschikbaarheid van groepsobjecten in functies beïnvloeden. Na een parameterwijziging (bijv. aan de standaardconfiguratie) gaan alle groepsadressen die mogelijk zijn gekoppeld aan de verborgen groepsobjecten, verloren. In zo'n geval geeft ETS een overeenkomstige waarschuwing weer*.
Het gedrag van de parameterconfiguratie wordt voornamelijk bepaald door de productfabrikant.
*De waarschuwing kan niet worden gedeactiveerd via de ETS-instellingen.
ETS6 ondersteunt parameters met glijdende-kommawaarden, die ook kunnen worden geformatteerd, bv. met twee decimalen (als de fabrikant deze opties in zijn producten gebruikt). Bij het invoeren in het parameterdialoogvenster kan dit leiden tot onnauwkeurigheden als gevolg van afrondingen wanneer een dergelijke opmaak wordt gebruikt. Als de waarde meer decimalen bevat dan het formaat toelaat, wordt de waarde afgekapt en indien nodig naar boven afgerond.
Voorbeeld:
- Formaat: 00.00 (d.w.z. twee plaatsen voor en twee plaatsen achter de komma)
- Invoer: 55.555
- Weergave: 55,56 (met "," als decimaal scheidingsteken)
Mogelijke opmaak op tijdsparameters volgt het schema hh:mm:ss:ffff, waarbij ffff staat voor het aantal fractionele cijfers per seconde. Wanneer een glijdende kommawaarde wordt weergegeven via een schuifregelaar (d.w.z. geen directe waarde-invoer), is elke stap 1% van de parameter waarde waarde.
