Automatyczne tworzenie tabeli filtrów:
Po utworzeniu projektu ETS automatycznie ustawia tabele filtrów wszystkich zaangażowanych sprzęgieł.
Przykład:
Jeśli adres grupowy 'A' łączy obiekt grupowy urządzenia w linii 1.1 i obiekt grupowy urządzenia w linii 15.15, zaangażowane sprzęgła to sprzęgło liniowe 1.1.0, sprzęgło obszarowe 1.0.0, sprzęgło obszarowe 15.0.0 i sprzęgło liniowe 15.15.0. ETS automatycznie ustawi (uzupełni) (nie zaprogramuje!) tabele filtrów tych czterech sprzęgieł. Jeśli obiekt grupowy urządzenia w linii 1.2 zostanie później dodany do adresu grupowego 'A', to ETS zaktualizuje również tabelę filtrów sprzęgła liniowego 1.2.0.
Informacje ogólne:
Podczas programowania sprzęgła ETS analizuje tabelę filtrów adresów grupowych na podstawie bieżącego użycia adresów grupowych w projekcie. Za każdym razem, gdy sposób wykorzystania ulega zmianie (np. gdy tworzone są nowe łącza adresów grupowych lub usuwane są istniejące), ETS ocenia możliwy wpływ na sprzęgła projektu i resetuje flagę programowania GRP w tych sprzęgłach, które wymagają aktualizacji tabeli filtrów. Informuje to użytkownika o konieczności przeprogramowania tych sprzęgieł, aby umożliwić prawidłowe działanie najnowszych zmian.
W niektórych przypadkach nie wszystkie urządzenia komunikacyjne w instalacji KNX są modelowane jako urządzenia w projekcie ETS. Dlatego ETS może nie być w stanie uwzględnić tych urządzeń i ich powiązań adresów grupowych podczas analizowania i uzupełniania tabeli filtrów sprzęgieł. W takich przypadkach instalator musi ręcznie zapewnić, że wymagane adresy grupowe będą przekazywane do segmentu sieci, w którym znajduje się ten partner komunikacyjny (np. narzędzie do wizualizacji). Była to powszechna praktyka w przypadkach, gdy interfejsy magistralne nie były modelowane w ETS, a instalator nie chciał używać tzw. urządzeń fikcyjnych ze względu na ich liczne wady, aby ręcznie modyfikować tabelę filtrów za pomocą opcji "Przepuszczaj przez sprzęgło liniowe".
Wycofanie ręcznej modyfikacji tabeli filtrów:
W ramach naszych ciągłych wysiłków zmierzających do ulepszenia ETS, wycofujemy się z ręcznego manipulowania tabelami filtrów. Podjęto taką decyzję, ponieważ ręczne zmiany mogą wiązać się z ryzykiem naruszenia bezpieczeństwa i ograniczeniem przejrzystości projektu. Zautomatyzowane zarządzanie zapewnia większą dokładność, bezpieczeństwo i przejrzystość projektu.
Dotyczy: ETS 6.3.0 i nowszych
Co to oznacza?
Ręczna manipulacja tabelami filtrów nie będzie już dostępna ani obsługiwana.
Oznacza to, że:
- Nie jest już obsługiwane aktywowanie opcji "Przepuszczaj przez sprzęgło" dla danego adresu grupowego
- Nie jest już obsługiwane dodawanie pojedynczych adresów grupowych i bloków adresów grupowych do segmentu podsieci
Co jest nadal obsługiwane?

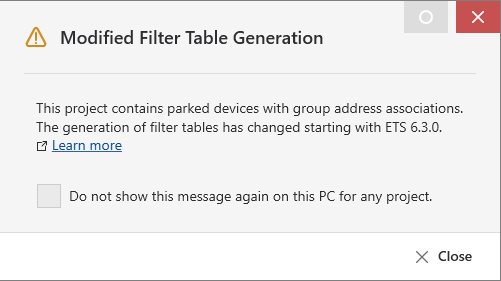

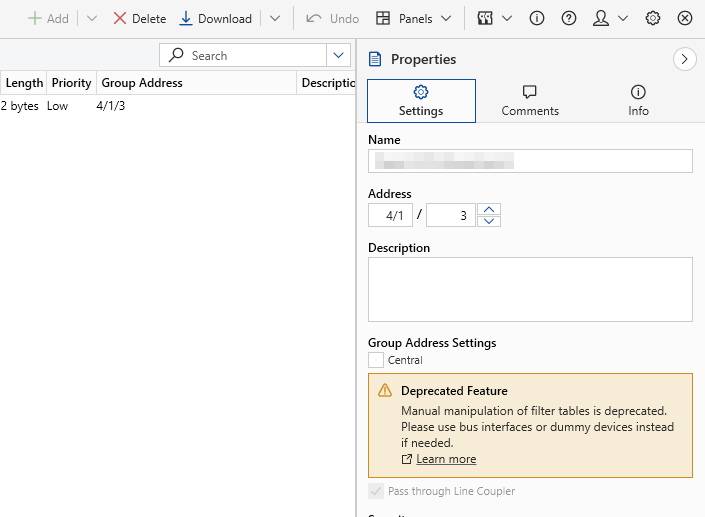

Istniejące projekty z ręcznymi tabelami filtrów można nadal edytować w ETS, ale komunikat o wycofaniu będzie wyświetlany w sekcji"Właściwości paska bocznego", a podczas otwierania projektu pojawi się okno dialogowe z ostrzeżeniem.
Aktualne najlepsze praktyki w zakresie wizualizacji:
Zamiast bezpośrednio modyfikować tabele filtrów, zachęcamy użytkowników do rozważenia następujących opcji:
1. Wykorzysanie interfejsów magistralnych:

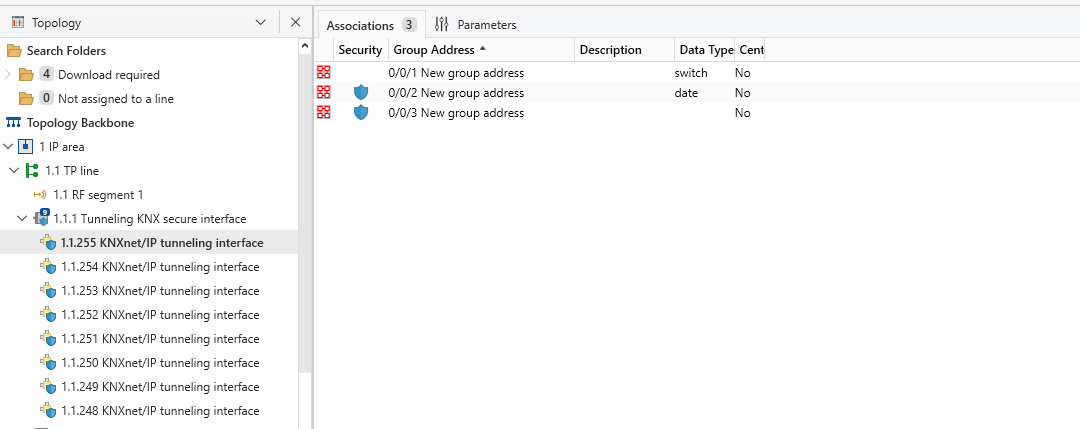

- Interfejsy magistralne są modelowane w ETS, dlatego można przeciągnąć i upuścić wymagane adresy grupowe na odpowiednie interfejsy tunelowania, czego przykład przedstawiono poniżej. Powoduje to dodanie tych adresów grupowych do tabeli filtrów odpowiednich sprzęgieł.
Aby uzyskać kompleksowe wskazówki dotyczące efektywnej integracji i zarządzania interfejsami magistrali, zapoznaj się z artykułem tutaj.
2. Użycie urządzenia fikcyjnego:
- Dodać jedno lub więcej urządzeń fikcyjnych do linii, do której podłączony jest system wizualizacji.
- Skonfigurować parametry urządzenia tak, aby zawierały wymagane obiekty grupowe.
- Przypisać niezbędne adresy grupowe w celu umożliwienia komunikacji.
Podgląd tabeli filtrów:
Przed przeprogramowaniem możliwe jest sprawdzenie zawartości tabeli filtrów. Można to zrobić za pomocą menu kontekstowego sprzęgła.
Informacje o urządzeniu:
Odczytuje ostatnio zaprogramowaną tabelę filtrów z pamięci sprzęgła. Można to zrobić za pomocą menu kontekstowego sprzęgła.
