Proces łączenia adresów grupowych

Przegląd

ETS obecnie obsługuje ulepszone funkcje łączenia między adresami grupowymi (GA) i obiektami grupowymi (GO).
Dzięki tej aktualizacji użytkownicy mogą:

• Powiązać wiele Adresów Grupowych z jednym Obiektem Grupowym.
• Multi Linking przy użyciu ALT + V.
• Format schowka dla powiązań opartych na tekście.
• Łączyć za pomocą kontenera grup w panelu bocznym.

Ten dokument szczegółowo wyjaśnia każdą technikę, w tym jej działanie, zasady oraz ograniczenia.

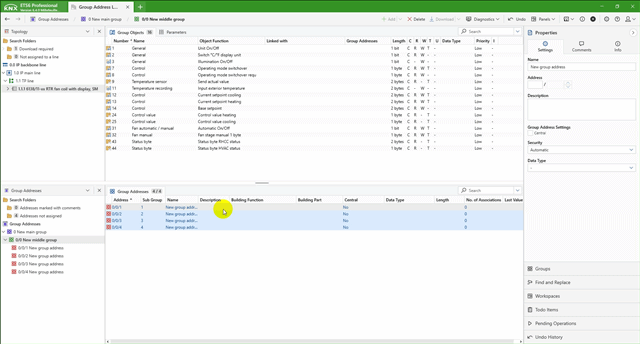

1. Adresowanie wielokrotne grup do jednego Obiektu Grupowego

Można powiązać kilka adresów grupowych z jednym obiektem grupowym.

Przykład:

Obiekt grupowy 1 → 0/0/1, 0/0/2, 0/0/3

Jak używać:

1. Wybierz żądany Obiekt Grupowy w urządzeniu pod projektem.
2. Przeciągnij i upuść lub wklej wiele Adresów Grupowych do wybranego Obiektu Grupowego.

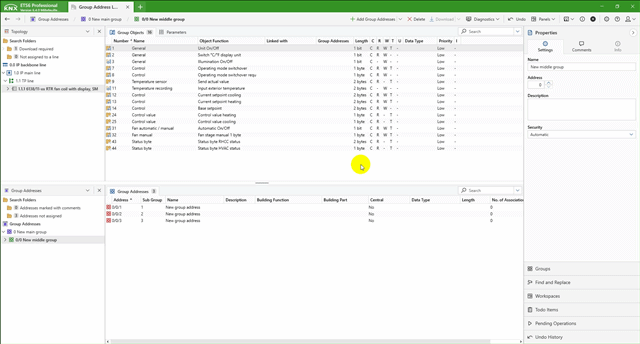

2. Multi Linking przy użyciu ALT + V

Cel:
Umożliwia wklejenie wielu Adresów Grupowych sekwencyjnie na wiele Obiektów Grupowych.

Przykład:

Jak używać:

1. Zaznacz wiele Adresów Grupowych → Kliknij prawym przyciskiem myszy → Kopiuj lub skopiuj je za pomocą skrótu (Ctrl + C).
2. Zaznacz wiele Obiektów Grupowych.
3. Naciśnij ALT + V, aby wkleić je sekwencyjnie.
4. ETS połączy Adresy Grupowe jeden po drugim w odpowiedniej kolejności.

Zachowanie w wyjątkowych przypadkach:

• Jeśli zaznaczono więcej Adresów Grupowych niż Obiektów Grupowych → połączone zostaną tylko odpowiadające sobie pary.

• Jeśli wystąpi niezgodność długości bitów → dana para zostaje pominięta, a pojawia się ostrzeżenie:

  „Nie wszystkie grupy mogły zostać powiązane, sprawdź wyniki.”

• Jeśli łączenie przekracza limity urządzenia → zostaje pominięte w podobny sposób, z tym samym ostrzeżeniem.

Przeciągnij & Upuść:

• Taki sam efekt sekwencyjnego łączenia można uzyskać, jeśli podczas operacji przeciągnij i upuść przytrzymany jest klawisz ALT.

3. Format schowka dla powiązań opartych na tekście.

ETS obsługuje łączenie przy użyciu zawartości schowka tekstowego, pod warunkiem że jest ona zgodna z określonym formatem.

Format schowka (eBNF):

<Clipboard> = <GroupAddress>, {<Separator>, <GroupAddress>}
<GroupAddress> = (?decimal_uint16? - 0) | <TwoLevelGA> | <ThreeLevelGA>
<TwoLevelGA> = (?mainroup?, "/", ?subgroup?) - "0/0"
<ThreeLevelGA> = (?maingroup?, "/", ?middlegroup?, "/", ?subgroup?) - "0/0/0"
<Separator> = "," | ";" | <Whitespace>, {<Whitespace>}
<Whitespace> = ?space? | ?tab? | EOL?

Ważne uwagi:

• Wklejony tekst musi być w pełni możliwy do parsowania, a wszystkie Adresy Grupowe, do których się odwołuje, muszą istnieć w bieżącym projekcie.
• Jeśli parsowanie się nie powiedzie lub brakuje któregoś Adresu Grupowego, ETS ignoruje wklejenie bez komunikatu i wraca do korzystania z wewnętrznego schowka obiektów.
• Dozwolone są mieszane style notacji Adresów Grupowych (np. zarówno 1/2/3, jak i notacja dziesiętna 123).

Zachowanie schowka:

• Podczas kopiowania Adresów Grupowych ETS aktualizuje również schowek systemu Windows.
• Kopiowanie z widoku szczegółowego zachowuje tabelę CSV w schowku systemowym.

4. Łączenie za pomocą kontenera grup paska bocznego

Oprócz kopiowania i wklejania lub przeciągania i upuszczania, ETS umożliwia łączenie Adresów Grupowych z Obiektami Grupowymi za pomocą kontenera grup w panelu bocznym.

Jak używać:

1. Otwórz Kontener grup panelu bocznego.
2. Przeciągnij wybrany Adres Grupowy na docelowy Obiekt Grupowy w widoku urządzenia lub odwrotnie.
3. ETS połączy je odpowiednio.

Aby uzyskać szczegółowe instrukcje, zapoznaj się z artykułem wsparcia KNX: 🔗 Kontener grup w panelu bocznym – KNX Support

Podsumowanie obsługiwanych technik łączenia
