Criação automática de tabelas de filtros:
Na criação de projeto, o ETS define automaticamente as tabelas de filtro de todos os acopladores de linha envolvidos por Endereço de Grupo.
EXEMPLO:
Se o Endereço de Grupo 'A' vincular um Objeto de Grupo de um dispositivo na linha 1.1 e um Objeto de Grupo de um dispositivo na linha 15.15, os Acopladores envolvidos serão Acoplador de Linha 1.1.0, Acoplador de Backbone 1.0.0, Acoplador de Backbone 15.0.0 e Acoplador de Linha 15.15.0. O ETS irá definir automaticamente (não descarregar!), as tabelas de filtros destes quatro acopladores de linha. Se um objeto de grupo de um dispositivo na linha 1.2 for posteriormente adicionado ao endereço de grupo "A", o ETS atualizará também a tabela de filtros do acoplador de linha 1.2.0.
Informações de base:
Ao descarregar um acoplador, o ETS calcula a tabela de filtros de Endereços de Grupo com base na utilização atual de Endereços de Grupo no projeto. Sempre que esse uso mudar (por exemplo, novos links para o grupo de endereço foram criados ou os existentes foram removidos), O ETS avalia os possíveis impactos nos acopladores de linha do projeto e redefine o 'flag' de programação GRP nos acopladores de linha que precisam de uma atualização da tabela de filtro. Isso informa o usuário sobre a necessidade de baixar novamente esses acopladores de linha para que as últimas alterações funcionem corretamente.
Em alguns casos, nem todos os dispositivos de comunicação na instalação KNX são modelados como dispositivos no projeto ETS. Portanto, o ETS pode não ser capaz de responder por estes dispositivos e seus endereços de Grupo ao calcular a tabela de filtro para os acopladores de linha. Em tais cenários, o instalador deve garantir manualmente que os Endereços Grupo necessários sejam encaminhados para o segmento de rede onde este parceiro de comunicação está localizado (por exemplo, uma ferramenta de visualização). Por vezes era prática comum. onde interfaces de barramento de comunicação não estavam modelados no ETS e o instalador não queria usar os chamados dispositivos fictícios, devido às suas muitas desvantagens. Para controlar manualmente a tabela de filtros usando o parâmetro "Passar através do Acoplador de Linha".
Descontinuação da Manipulação da Tabela Manual de Filtro:
Como parte dos nossos esforços em curso para melhorar o RCLE, iremos descontinuar a manipulação manual das tabelas de filtro. Esta decisão foi tomada porque alterações manuais podem levar a riscos de segurança e a uma visão reduzida do projeto. A gestão automatizada garante uma maior precisão, segurança e clareza do projeto.
Efetuado a partir de: ETS 6.3.0 e superior
O que é que isto significa?
A manipulação manual de tabelas de filtro não estará mais disponível ou será suportada.
Isto significa que:
- Não há mais suporte para definir o Endereço do Grupo para "Passar através do Coupler"
- Não há mais suporte para adicionar endereços de grupo único e blocos de grupo para um Segmento de Subrede
O que ainda será suportado?

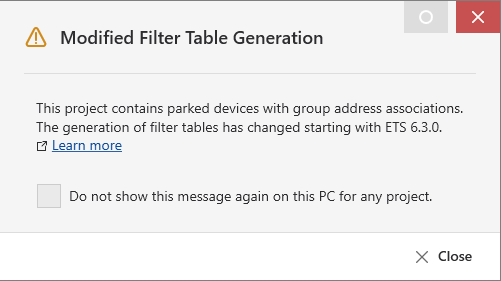

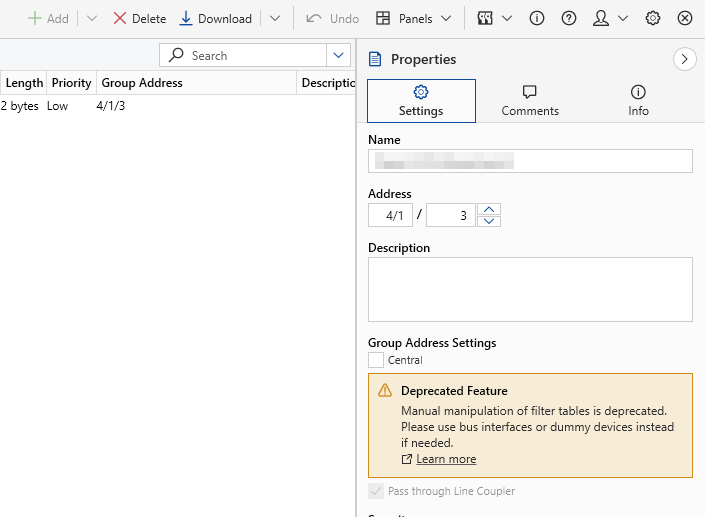

Projetos existentes com tabelas de filtro manual ainda podem ser editados no ETS, mas uma mensagem de descontinuação será exibida em "Propriedades da barra lateral" e uma caixa de diálogo de aviso aparecerá ao abrir o projeto
Melhores Práticas para Visualização:
Em vez de manipular diretamente tabelas de filtros, os usuários serão encorajados a considerar as seguintes opções:
1. Utilize as interfaces de barramento de comunicação:

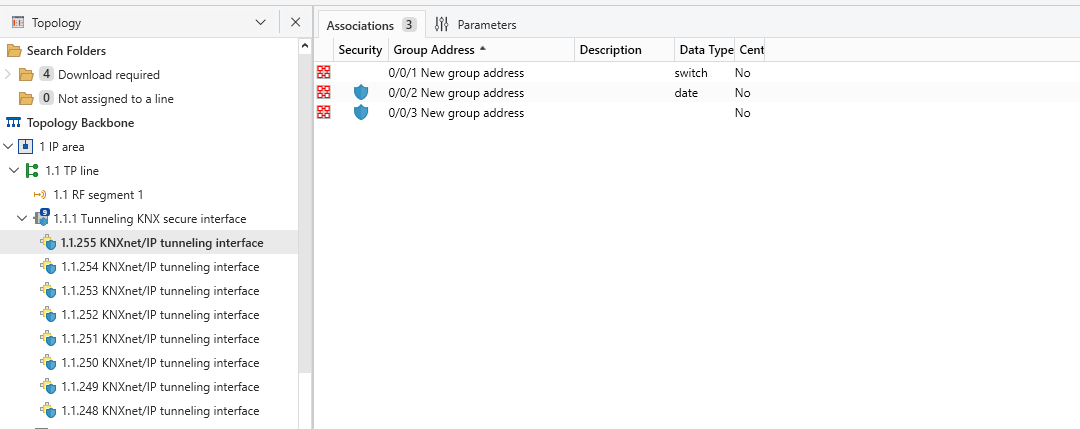

- As interfaces de barramento de comunicação são modeladas no ETS, e você pode arrastar e largar os endereços de grupo necessários para as respectivas interfaces de tunelamento, um exemplo disso está ilustrado, os endereços de grupo são adicionados à tabela de filtros dos respectivos acopladores de linha.
Consulte o artigo aqui para orientações abrangentes sobre integração e gerenciamento eficaz de interfaces do barramento de comunicação.
2. Uso de um dispositivo fictício:
- Adicione um ou mais dispositivos fictícios à linha onde o sistema de visualização está conectado.
- Configure os parâmetros do dispositivo para incluir os objetos de grupo necessários.
- Atribua os endereços de grupo necessários para facilitar a comunicação.
Filtrar a Visualização de Tabela:
Antes da transferência propriamente dita, é possível verificar as tabelas de filtros virtuais. Isto pode ser feito através do menu de contexto do acoplador.
Informações do dispositivo:
Lê a última tabela de filtros descarregada da memória do acoplador. Isto pode ser feito através do menu de contexto do Acoplador.
