Descrição geral
O ETS suporta agora uma funcionalidade de ligação melhorada entre Endereços de Grupo (GAs) e Objetos de Grupo (GOs).
Com esta atualização, os utilizadores podem:
- Ligar vários Endereços de Grupo a um único Objeto de Grupo.
- Multi-vinculação utilizando ALT + V.
- Formatar a área de transferência para ligações baseadas em texto.
- Estabelecer uma ligação utilizando o contentor de grupos da barra lateral.
Este documento explica cada técnica em pormenor, incluindo o comportamento, as regras e as limitações.

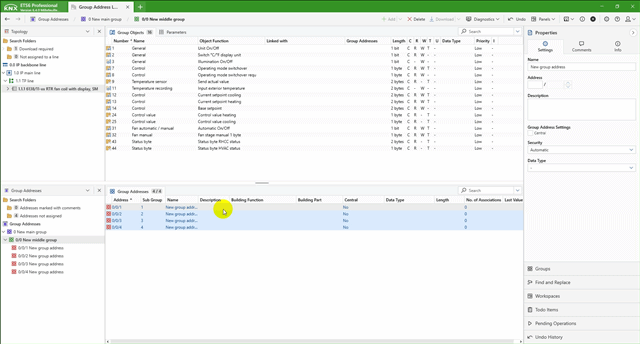

1. Vários Endereços de Grupo para um único Objeto de Grupo
Pode ligar vários endereços de grupo a um único objeto de grupo.
EXEMPLO:
Objeto de Grupo 1 → 0/0/1, 0/0/2, 0/0/3
Modo de utilização:
- Selecione o Objeto de Grupo pretendido no dispositivo em projeto.
- Arraste e largue ou cole vários Endereços de Grupo no Objeto de Grupo selecionado.

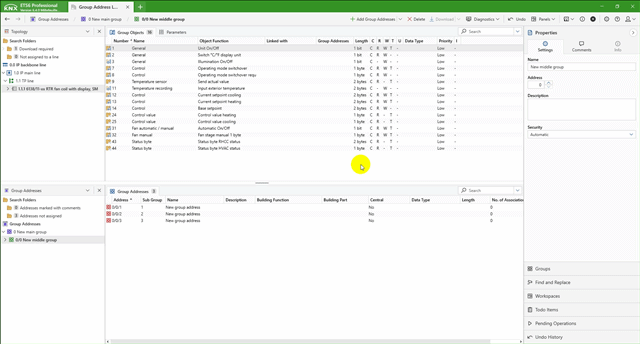

2. Multi-vinculação utilizando ALT + V
Objetivo:
Permite-lhe colar sequencialmente múltiplos Endereços de Grupo em múltiplos Objetos de Grupo.
EXEMPLO:
| Objeto de Grupo | Endereço do grupo associado |
|---|---|
| Objeto 1 | 0/0/1 |
| Objeto 2 | 0/0/2 |
| Objeto 3 | 0/0/3 |
Modo de utilização:
- Selecione vários Endereços de grupo → Clique com o botão direito do rato → Copiar ou Copie-os (Ctrl + C).
- Selecione vários Objetos de Grupo.
- Prima ALT + V para colar sequencialmente.
- O ETS liga os endereços de grupo um a um, por ordem.
Comportamento em casos extremos:
- Se forem selecionados mais Endereços de Grupo do que Objetos de Grupo → apenas os pares correspondentes são ligados.
-
Se houver uma incompatibilidade de largura de bit → o par específico é ignorado e aparece um aviso:
"Nem todos os grupos podem estar ligados, verifique os resultados".
- Se a ligação exceder os limites do dispositivo → salte de forma semelhante, com o mesmo aviso.
Arraste & Drop:
- O mesmo comportamento sequencial aplica-se se for premida a tecla ALT durante uma operação de arrastar e largar.
3. Formato da área de transferência para ligações baseadas em texto
O ETS suporta a ligação utilizando o conteúdo da área de transferência de texto, desde que siga um formato específico.
Formato de Área de Transferência (eBNF):
<Área de transferência> = <GroupAddress>, {<Separator>, <GroupAddress>}
<GroupAddress> = (?decimal_uint16? - 0) | <TwoLevelGA> | <ThreeLevelGA>
<TwoLevelGA> = (?maingroup?, "/", ?subgroup?) - "0/0"
<ThreeLevelGA> = (?grupo principal?, "/", ?grupo intermédio?, "/", ?subgrupo?) - "0/0/0"
<Separador> = "," | ";" | <Espaço em branco>, {<Espaço em branco>}
<Espaço em branco> = ?espaço? | ?tab? | ?EOL?
Notas importantes:
- O texto colado tem de ser totalmente analisável e todos os Endereços de Grupo referenciados têm de existir no projeto atual.
- Se a análise falhar ou se faltar algum endereço de grupo, o ETS ignora a colagem silenciosamente e volta a utilizar a sua área de transferência de objetos interna.
- São permitidos estilos mistos de notação do Endereço de Grupo (por exemplo, 1/2/3 e decimal 123).
Comportamento da Área de Transferência:
- Quando os Endereços de Grupo são copiados, o ETS também atualiza a área de transferência do Windows.
- Copiar a partir da vista de detalhes mantém a tabela CSV na área de transferência do sistema.
4. Ligação através do contentor de grupos da barra lateral
Para além de copiar-colar ou arrastar-e-largar, o ETS permite ligar Endereços de Grupo a Objetos de Grupo utilizando o Contentor de Grupos da Barra Lateral.
Modo de utilização:
- Abra o Contentor Grupos da Barra Lateral.
- Arraste o Endereço de Grupo pretendido para o Objeto de Grupo de destino na vista do dispositivo ou vice-versa.
- O ETS ligá-los-á em conformidade.
Para obter passos detalhados, consulte o artigo de suporte KNX:
🔗 Contentor de grupos da barra lateral - Suporte KNX
Resumo das técnicas de ligação suportadas
| Técnica | Descrição | Atalho / Ação |
|---|---|---|
| Vários GAs → Um GO | Ligação tradicional | Arraste & drop / Ctrl+V |
| Multi-vinculação | Uma AG por GO | ALT+V |
| Ligação à barra lateral | Ligação manual | Arraste através da barra lateral |
| Área de transferência de texto | Ligação analisada | Colar |
