Este painel é usado para definir a estrutura real do barramento e a atribuição de endereços individuais aos dispositivos.
Esta visualização pode ser usada simultaneamente com outras visualizações e mostra o projeto KNX no que diz respeito à estrutura do barramento. A visualização mostra os dispositivos enquanto são atribuídos às diferentes linhas. Cabeamento constituído por par entrançado (TP), Powerline (PL110), RF e IP, são representados com símbolos diferentes.

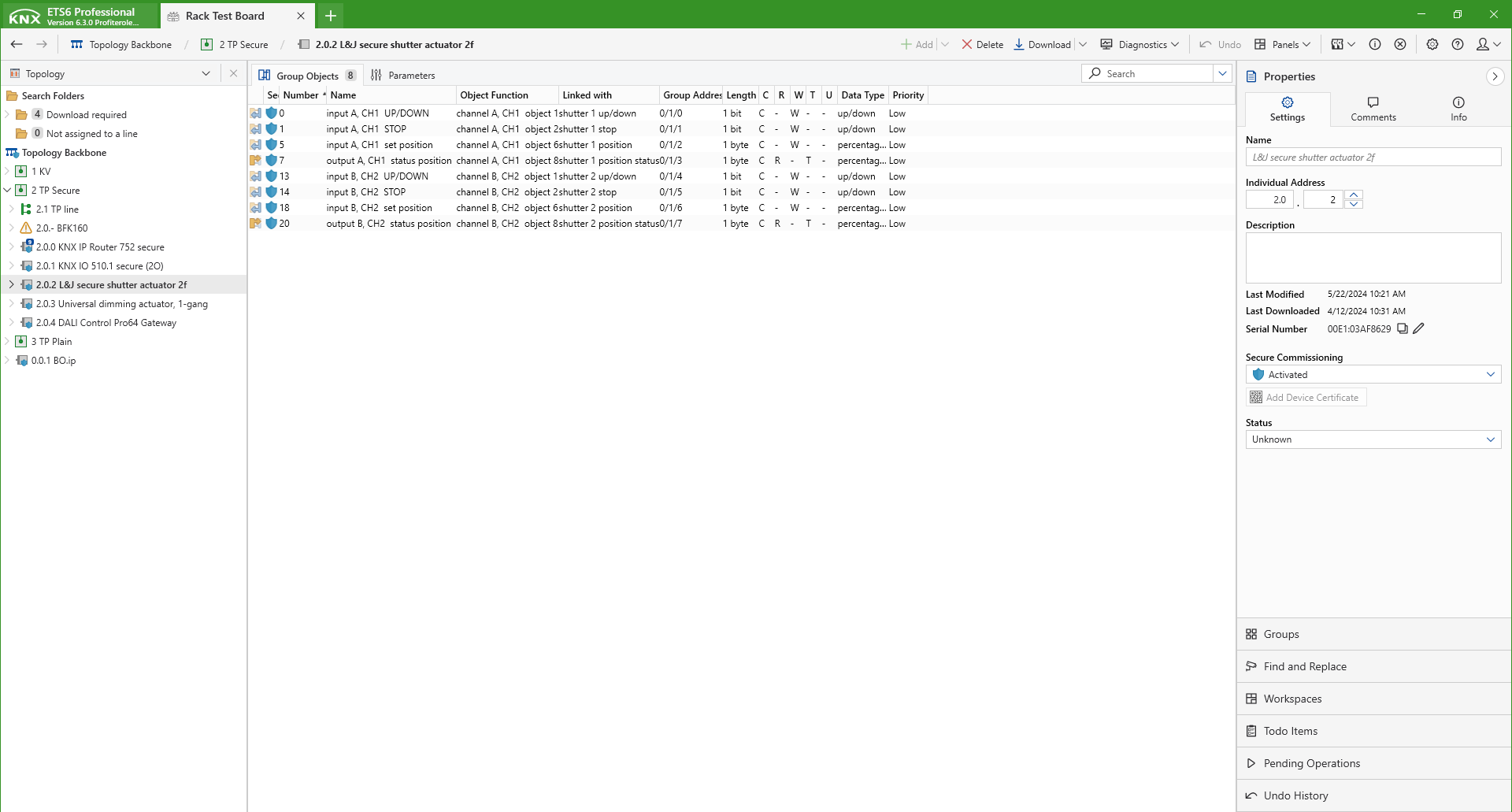

A exibição em árvore (lado esquerdo), mostra a topologia de barramento existente do projeto KNX, enquanto o lado direito, exibe uma lista dos elementos marcados na janela à esquerda.
A estrutura da topologia normalmente é gerada automaticamente quando os endereços individuais são atribuídos em outro lugar. Todos os elementos de ordem superior, como áreas e linhas principais, são inseridos de acordo com os endereços atribuídos.
