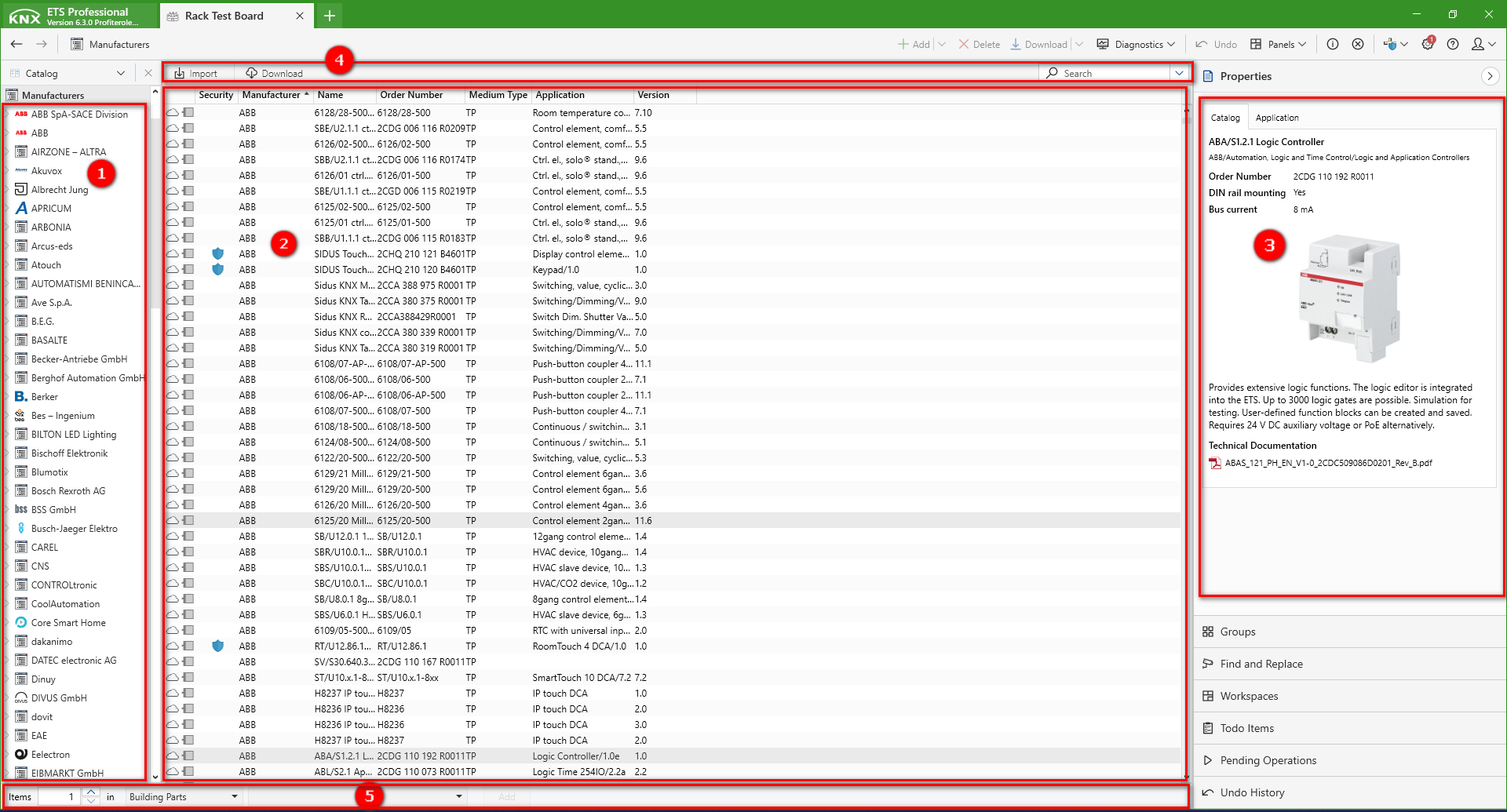

Este painel irá ajudá-lo na busca das entradas do produto KNX e ao selecionar / inserir os dispositivos KNX no seu projeto ETS.
Assim, consiste nas seguintes áreas:
- Visualização em árvore
- Visualização em lista
- Detalhes
- Barra de ferramentas superior
- Barra de ferramentas inferior
Painel de catálogos visualizados em árvore (1)
Favoritos
A seção dos favoritos oferece três funções exclusivas.
Modelos de Dispositivo
Permite o uso de dispositivos que já estejam pré-configurados em um projeto. Para mais informações, consulte o aplicativo de modelos do dispositivo.
O ícone de bloqueio aparecerá caso não esteja disponível.
Usado anteriormente
Lista de acesso fácil, contendo os produtos KNX que já foram utilizados anteriormente em um projeto. Estas podem ser reutilizadas em novos projetos, ou no projeto que está atualmente aberto. Isso acelera o desenho de projetos semelhantes.
- As entradas de produtos são específicas do usuário.
- Todos os produtos, têm a configuração de parâmetros padrão, assim como fornecido pelo fabricante.
- O número máximo de entradas que podem ser mostradas são 30. Se acrescentarmos mais, os mais antigos serão eliminados.
Importado anteriormente
Esta lista contém entradas de produtos que foram adicionadas no catálogo, por meio do assistente de importação.Todos os produtos adicionados durante um processo de importação, têm a mesma data e hora. Esta lista, mostra os dispositivos com até dez registros diferentes de data e hora. Quando o número atinge seu limite, as entradas mais antigas são removidas da lista. A reimportação de produtos, causa a sua atualização de data e hora.
Fabricantes
A exibição em árvore ajuda a acessar todos os dispositivos de forma mais precisa, nas entradas do catálogo e nas categorias específicas do fabricante, dados armazenados na loja do produto.
Exibição do Catálogo na Janela do Projeto
Todos os produtos importados por meio de uma importação de projeto, também são mostrados aqui. No próprio projeto, a atribuição definitiva dessas entradas do catálogo (que foram trazidas) do projeto, podem ser vista com muito mais clareza e são mais bem delineadas.
- Se uma entrada de catálogo estiver esmaecida (acinzentada), ela não pode ser importada para esta versão do ETS (por exemplo, no ETS5, devido ao requerimento de pelo menos o ETS6). Isto também é exibido quando o mouse é movido sobre a entrada de catálogo.
- Se a lista for muito longa, use a Pesquisa, Encontrar & Função de Filtro.
