Автоматическое создание таблицы фильтров:
При создании проекта ETS автоматически устанавливает таблицы фильтров для всех задействованных соединителей по групповому адресу.
Пример:
Если групповой адрес 'A' связывает групповой объект устройства в линии 1.1 и групповой объект устройства в линии 15.15, то задействованными соединителями являются линейный соединитель 1.1.0, магистральный соединитель 1.0.0, магистральный соединитель 15.0.0 и линейный соединитель 15.15.0. ETS автоматически установит (не загрузит!) таблицы фильтров этих четырех соединителей. Если групповой объект устройства в линии 1.2 позже будет добавлен к групповому адресу 'A', ETS также обновит таблицу фильтров соединителя линий 1.2.0.
Справочная информация:
При загрузке соединителя ETS рассчитывает таблицу фильтров групповых адресов, основываясь на текущем использовании групповых адресов в проекте. Всякий раз, когда это использование меняется (например, создаются новые связи групповых адресов или удаляются существующие), ETS оценивает возможные последствия для соединителей проекта и сбрасывает флаг программирования GRP на тех соединителях, которые нуждаются в обновлении таблицы фильтров. Это информирует пользователя о необходимости повторной загрузки этих соединителей, чтобы последние изменения работали правильно.
В некоторых случаях не все коммуникационные устройства в установке KNX смоделированы как устройства в проекте ETS. Поэтому ETS может не учесть эти устройства и их связи с групповыми адресами при расчете таблицы фильтров для соединителей. В таких сценариях установщик должен вручную обеспечить пересылку требуемых групповых адресов в сегмент сети, где находится этот коммуникационный партнер (например, инструмент визуализации). Это было обычной практикой в тех случаях, когда шинные интерфейсы не были смоделированы в ETS, а установщик не хотел использовать так называемые фиктивные устройства из-за их многочисленных недостатков. Для ручного управления таблицей фильтров используйте "Проходной линейный соединитель".
Прекращение поддержки ручного управления таблицей фильтров:
В рамках наших постоянных усилий по улучшению ETS мы отказываемся от ручного управления таблицами фильтров. Это решение было принято потому, что изменения, вносимые вручную, могут привести к рискам безопасности и сокращению обзора проекта. Автоматизированное управление обеспечивает большую точность, безопасность и ясность проекта.
Действует с: ETS 6.3.0 и выше
Что это значит?
Ручное управление таблицами фильтров больше не будет доступно или поддерживаться.
Это означает, что:
- Больше не поддерживается настройка группового адреса на "Проходной линейный соединитель"
- Больше не поддерживается добавление одиночных групповых адресов и блоков групповых адресов в сегмент подсети
Что все еще поддерживается?

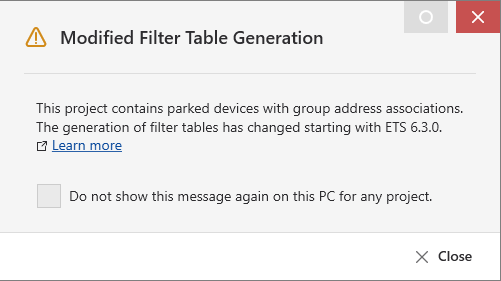

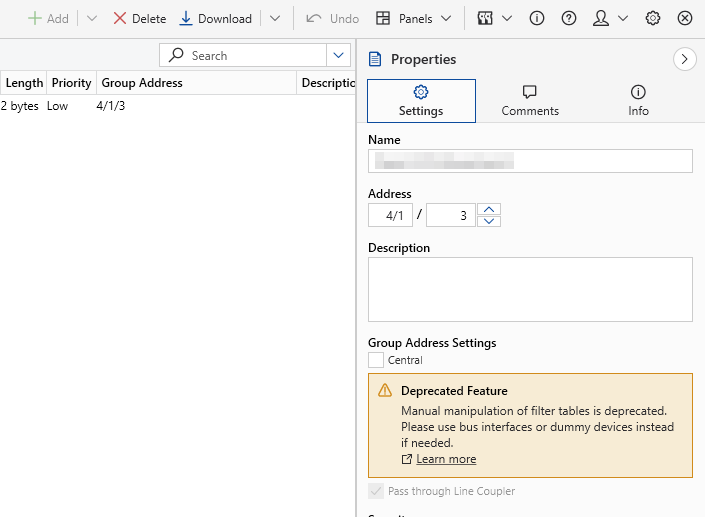

Существующие проекты с ручными таблицами фильтров по-прежнему можно редактировать в ETS, но в разделе"Свойства боковой панели" будет отображаться сообщение об устаревании, а при открытии проекта появится предупреждающее диалоговое окно
Текущие лучшие практики визуализации:
Вместо того, чтобы напрямую работать с таблицами фильтров, пользователям рекомендуется рассмотреть следующие варианты:
1. Использовать шинные интерфейсы:

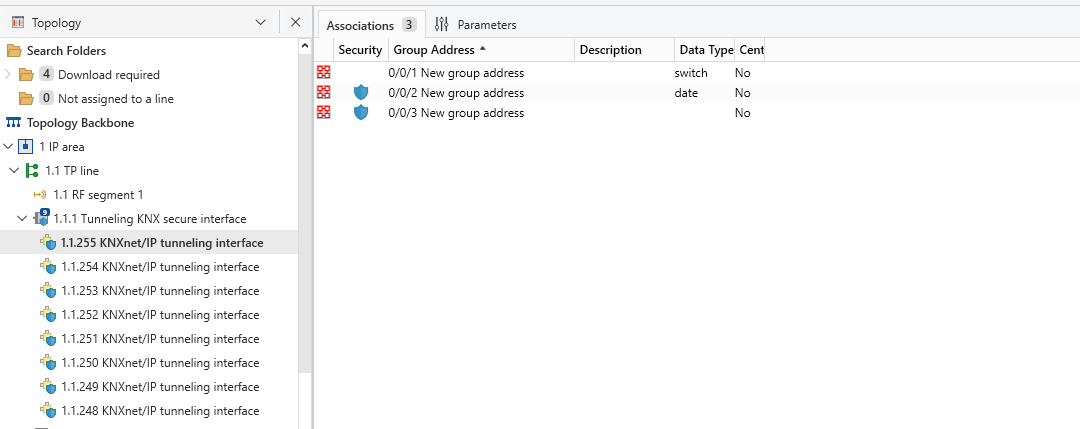

- Шинные интерфейсы смоделированы в ETS, поэтому можно перетащить необходимые групповые адреса на соответствующие туннельные интерфейсы, пример чего показан ниже, после чего групповые адреса добавляются в таблицу фильтров соответствующих соединителец.
Ознакомьтесь со статьей здесь для получения исчерпывающего руководства по эффективной интеграции и управлению шинными интерфейсами.
2. Использование фиктивного устройства:
- Добавьте одно или несколько фиктивных устройств в линию, к которой подключена система визуализации.
- Настройте параметры устройства, чтобы включить необходимые групповые объекты.
- Назначьте необходимые групповые адреса для облегчения связи.
Предварительный просмотр таблицы фильтров:
Перед загрузкой можно проверить виртуальные таблицы фильтров. Это можно сделать через контекстное меню соединителя.
Информация об устройстве:
Считывает последнюю загруженную таблицу фильтров из памяти соединителя. Это можно сделать через контекстное меню Соединителя.
