Процесс связывания групповых адресов

Обзор

Теперь ETS поддерживает расширенную функциональность связи между групповыми адресами (GA) и групповыми объектами (GO).
С помощью этого обновления пользователи могут:

• Связать несколько групповых адресов с одним групповым объектом.
• Мультисвязывание с помощью ALT + V.
• Формат буфера обмена для текстовых ссылок.
• Сделать ссылку с помощью контейнера Sidebar Groups.

В этом документе подробно объясняется каждая техника, включая поведение, правила и ограничения.

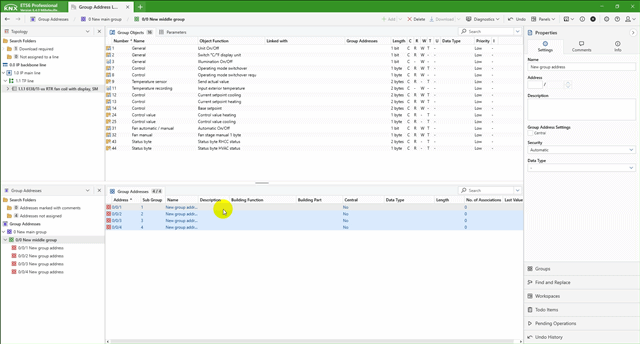

1. Несколько групповых адресов к одному групповому объекту

Вы можете связать несколько групповых адресов с одним групповым объектом.

Пример:

Групповой объект 1 → 0/0/1, 0/0/2, 0/0/3

Как использовать:

1. Выберите нужный групповой объект в устройстве под проектом.
2. Перетащите или вставьте несколько групповых адресов на выбранный групповой объект.

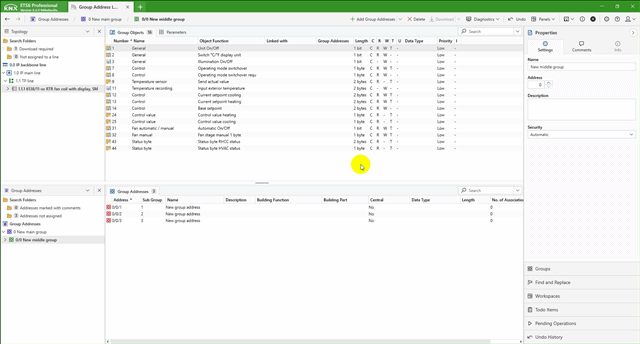

2. Мультисвязывание с помощью ALT + V

Назначение:
Позволяет последовательно вставить несколько групповых адресов в несколько групповых объектов.

Пример:

Как использовать:

1. Выберите несколько групповых адресов → Щелкните правой кнопкой мыши → Копировать или Скопируйте их (Ctrl + C).
2. Выберите несколько групповых объектов.
3. Нажмите ALT + V для последовательной вставки.
4. ETS связывает групповые адреса один за другим по порядку.

Поведение в крайних случаях:

• Если выбрано больше групповых адресов, чем групповых объектов → связываются только соответствующие пары.

• Если есть несоответствие ширины бита → конкретная пара пропускается, и появляется предупреждение:

  "Не все группы могут быть связаны, проверьте результаты".

• Если связывание превышает пределы устройства → пропустите аналогично, с тем же предупреждением.

Перетаскивание:

• Такое же последовательное поведение применяется, если во время перетаскивания нажать ALT.

3. Формат буфера обмена для текстовых ссылок

ETS поддерживает создание ссылок с помощью содержимого текстового буфера обмена, при условии, что оно соответствует определенному формату.

Формат буфера обмена (eBNF):

<Clipboard> = <GroupAddress>, {<Separator>, <GroupAddress>}
<GroupAddress> = (?decimal_uint16? - 0) | <TwoLevelGA> | <ThreeLevelGA>
<TwoLevelGA> = (?mainroup?, "/", ?subgroup?) - "0/0"
<ThreeLevelGA> = (?mainroup?, "/", ?middlelegroup?, "/", ?subgroup?) - "0/0/0"
<Separator> = "," | ";" | <Whitespace>, {<Whitespace>}
<Whitespace> = ?space? | ?tab? | ?EOL?

Важные примечания:

• Вставленный текст должен быть полностью разборчивым, а все ссылающиеся групповые адреса должны существовать в текущем проекте.
• Если парсинг не удался или отсутствует какой-либо групповой адрес, ETS молча игнорирует вставку и возвращается к использованию своего внутреннего буфера обмена объектами.
• Допускается смешанный стиль обозначения групповых адресов (например, 1/2/3 и десятичный 123).

Поведение буфера обмена:

• При копировании групповых адресов ETS также обновляет буфер обмена Windows.
• Копирование из представления деталей сохраняет таблицу CSV в системном буфере обмена.

4. Связывание через контейнер групп боковой панели

Помимо копирования-вставки или перетаскивания, ETS позволяет связывать групповые адреса с групповыми объектами с помощью контейнера групп на боковой панели.

Как использовать:

1. Откройте контейнер "Группы боковой панели".
2. Перетащите нужный групповой адрес на целевой групповой объект в представлении устройства или наоборот.
3. ETS свяжет их соответствующим образом.

Подробные шаги см. в статье поддержки KNX:
🔗 Sidebar Groups Container - KNX Support.

Краткое описание поддерживаемых техник связывания
