Bulk Linker

Den här artikeln omfattar följande ämnen:

• Bakgrundsinformation
• Aktivering
• Användning av Bulk Linker-appen i ETS
• Arbetsflöde

Bakgrundsinformation

Bulk Linker är en ETS-app som är utformad för att optimera konfigurationsprocessen för KNX-installationer genom att möjliggöra snabb bulklänkning av gruppobjekt till gruppadresser och gruppobjekt till andra gruppobjekt. Traditionell manuell länkning i ETS kan vara tidskrävande, särskilt i stora projekt med dussintals eller hundratals punkter. Bulk Linker använder intuitiv drag-and-drop och automatisk parning, vilket avsevärt minskar installationstiden och minimerar mänskliga fel.

Förutom förbindelsefunktioner har Bulk Linker ett gränssnitt för hantering av KNX-serienummer, vilket gör det möjligt för användare att exportera och importera apparatserienummer för projektdokumentation och utbytesscenarier. Appen innehåller också omfattande loggning för att spåra alla förbindelseoperationer och KNX-serienummerinmatningar som utförs under projektkonfigurationen.

Aktivering

Följ dessa anvisningar för att aktivera appen:

• Köp en licens från MyKNX
• Ladda ner och installera appen enligt beskrivningen här
• Licensiera den enligt beskrivningen här

Användning av Bulk Linker-appen i ETS

Starta appen på det sätt som beskrivs här.

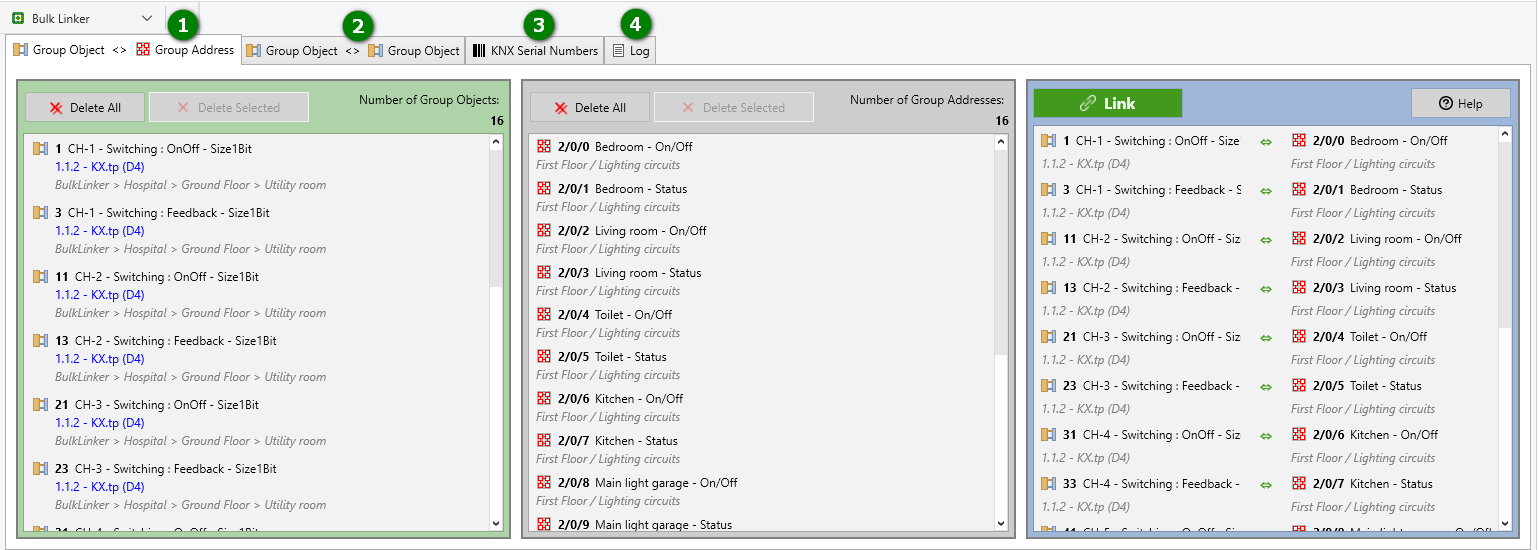

Översikt över gränssnitt

Bulk Linker-appens gränssnitt är organiserat i fyra huvudflikar, som var och en tillhandahåller specifika funktioner:

1. Gruppadress <> Fliken Gruppobjekt

Detta är den primära fliken för bulklänkning av gruppobjekt till gruppadresser. Fönstret är indelat i tre zoner:

1. Källzon (vänster)
   • Släpp enheter, kanaler eller enskilda gruppobjekt.
   • Knappar för att ta bort alla eller de markerade objekten.
   • Räknare som visar antalet objekt i listan.
2. Målzon (mitten)
   • Släpp gruppadresser, gruppintervall (t.ex. Huvud- eller mellangrupper), eller byggnadsfunktioner.
   • Knappar för att ta bort alla eller de markerade objekten.
   • Räknare som visar antalet objekt i listan.
3. Förhandsgranskning & Länkzon (höger)
   • Automatisk förhandsgranskning av parning baserat på listordning.
   • Länk-knappen för att utföra länkningen.
   • Hjälpknapp för åtkomst till dokumentation.

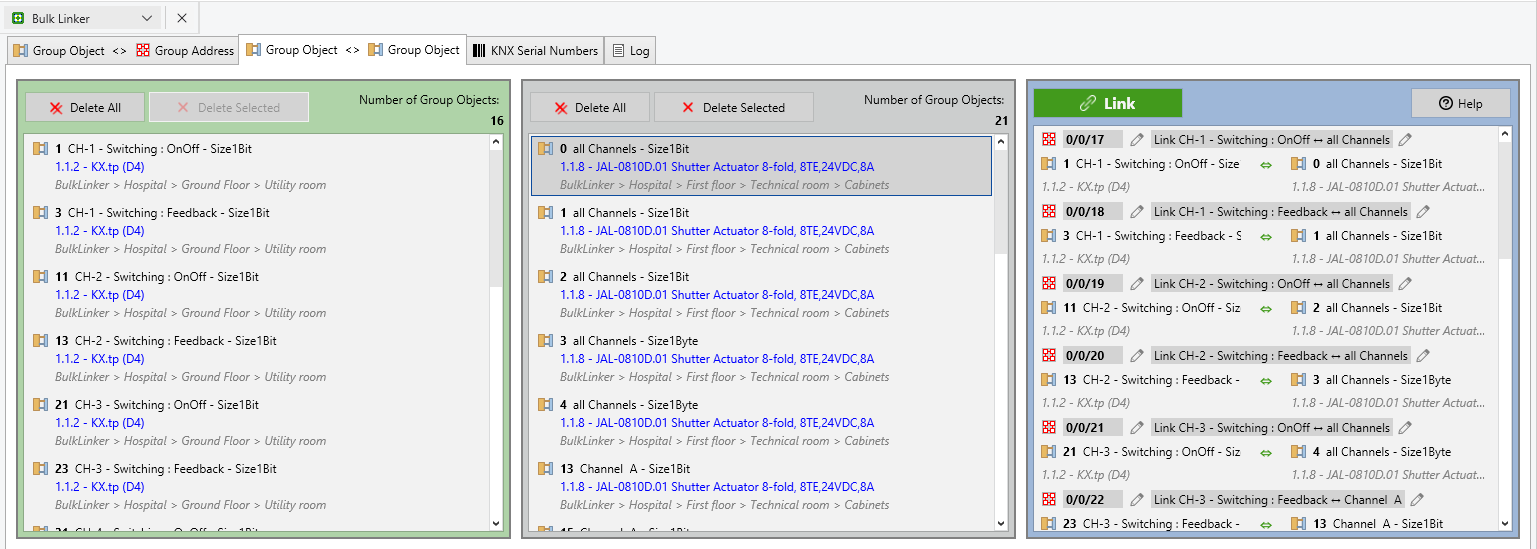

2. Gruppobjekt <> Fliken Gruppobjekt

På den här fliken kan du förbinda gruppobjekt direkt till andra gruppobjekt utan att först skapa gruppadresstrukturen manuellt. Layouten är likadan som för den första fliken:

1. Källzon (vänster)
   • Släpp enheter, kanaler eller enskilda gruppobjekt som ska fungera som källa.
   • Knappar för att ta bort alla eller de markerade objekten.
   • Räknare som visar antalet objekt i listan.
2. Målzon (mitten)
   • Släpp enheter, kanaler eller enskilda gruppobjekt som ska fungera som mål.
   • Knappar för att ta bort alla eller de markerade objekten.
   • Räknare som visar antalet objekt i listan.
3. Förhandsgranskning & Länkzon (höger)
   • Förhandsgranskning av automatisk parning som visar vilka gruppobjekt som kommer att länkas samman med hjälp av en gruppadress. Du kan ändra namn och nummer för den gruppadress som ska skapas. Den föreslagna gruppadressen baseras alltid på den första tillgängliga adressen från 0 till 31 för huvudgrupper, från 0 till 7 för mellangrupper och sedan från 0 till 255 för gruppadresser (0/0/0 är undantaget).
   • Länk-knappen för att utföra länkningen av gruppobjekt till gruppobjekt.

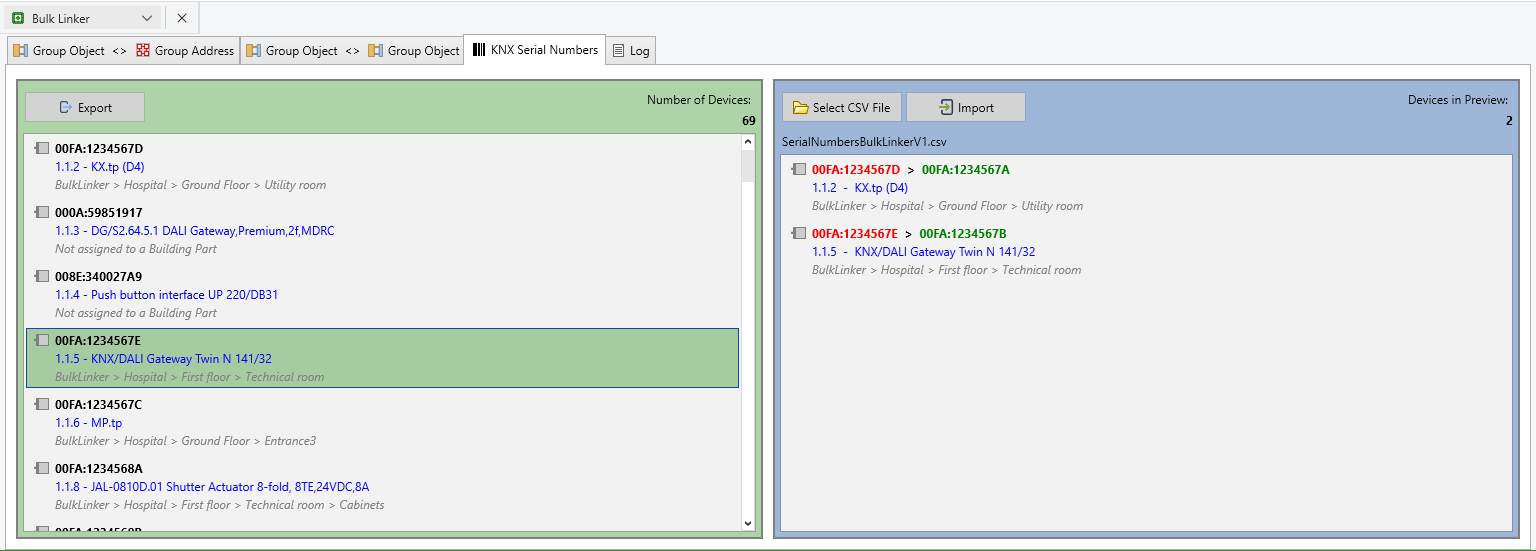

3. Fliken KNX-serienummer

På den här fliken finns verktyg för att hantera enhetens serienummer i ditt projekt:

• Enhetslista (vänster)
  • Visar alla apparater i projektet med deras KNX-serienummer (om sådana finns), sorterade efter individuell adress (stigande).
  • Visar apparatnamn, individuell adress, plats och serienummer för varje apparat.
  • Exportknapp för att spara enhetslistan och serienumren i en CSV-fil.
  • Räknare som visar det totala antalet enheter.
• Import & Förhandsgranskningszon (höger)
  • Välj CSV File-knappen för att välja en fil som innehåller serienummer som ska importeras. Så snart en fil med rätt struktur (individuell adress, KNX-serienummer) har valts, visar förhandsgranskningslistan nedan alla apparater som ska uppdateras med deras aktuella (om sådana finns) och nya serienummer.
  • Import-knappen för att tillämpa ändringarna av serienumret på projektet.
  • Räknare som visar antalet enheter som ska uppdateras.

CSV-filens struktur är följande: [Individuell adress,KNX-serienummer], där den individuella adressen ska ha formatet x.y.z (t.ex. 1.1.1) och KNX-serienumret ManufacturerCode:UniqueNumber (t.ex. 00FA:59851921)

4. Fliken Logg

På fliken Logg visas en kronologisk översikt över alla länkoperationer:

• Visar alla lyckade förbindningsoperationer och KNX-serienummerinmatningar med tidsstämplar.
• Visar detaljer om vad som förbands (gruppobjekt till gruppadresser eller gruppobjekt till gruppobjekt) eller den apparat som ett KNX-serienummer har infogats för.
• Clear All-knappen för att rensa logghistoriken.

Arbetsflöde

Länkning av gruppadress till gruppobjekt

1. Fyll i källzon

• Dra och släpp element från ETS:
  • Enhet: Lägger till alla aktiva Group Objects för enheten.
  • Kanal: Lägger till alla aktiva Group Objects under kanalen.
  • Group Objects (Gruppobjekt): Lägger till enskilda gruppobjekt.

2. Fyll i målzon

• Dra och släpp:
  • Gruppadress: Lägger till en enskild gruppadress.
  • Gruppintervall: Lägger till alla gruppadresser inom intervallet.
  • Bygga funktion: Lägger till länkad grupp Adresser.

3. Förhandsgranskning av recension

• Verktyget parar ihop objekt enligt deras indexordning (dvs. det första objektet från källistan med det första objektet från mållistan, etc.)
• Eventuella överskjutande objekt från någon av listorna ignoreras (t .ex. om du har färre gruppadresser än gruppobjekt, kommer endast de som har ett motsvarande gruppobjekt att länkas)
• Justera ordningen genom att dra och släppa eller genom kommandon i snabbmenyn(Flytta upp, Flytta ner).

4. Skapa länkar

• Klicka på knappen Länk.
• I en bekräftelsedialog visas antalet skapade länkar och eventuella fel.
• Länkade poster sparas i projektets appdata och kan granskas senare med hjälp av fliken"Logg".

Länkning av gruppobjekt till gruppobjekt

1. Navigera till Group Object <> Fliken Group Object

• Byt till den andra fliken i Bulk Linker-gränssnittet.

2. Fyll i källzon

• Dra och släpp källgruppsobjekt från ETS:
  • Enhet: Lägger till alla aktiva Group Objects för enheten.
  • Kanal: Lägger till alla aktiva Group Objects under kanalen.
  • Group Objects (Gruppobjekt): Lägger till enskilda gruppobjekt.

3. Fyll i målzon

• Dra och släpp målgruppsobjekten från ETS med samma metoder som för källzonen.

4. Förhandsgranskning av recension

• Förhandsgranskningen visar hur Group Objects kommer att länkas till varandra baserat på deras ordning.
• Föremålen paras ihop enligt indexordning (först med först, andra med andra osv.).
• Justera ordningen med hjälp av dra-och-släpp eller kommandon i snabbmenyn(Flytta upp, Flytta ner).
• Justera gruppadressens nummer och/eller gruppadressens namn om det behövs.

5. Skapa länkar till gruppobjekt

• Klicka på knappen Länk.
• I en bekräftelsedialog visas antalet skapade länkar och eventuella fel.
• Alla länkningsoperationer loggas automatiskt på fliken Logg.

KNX hantering av serienummer

Exportera serienummer

1. Navigera till fliken KNX-serienummer.
2. Granska listan över enheter och deras aktuella serienummer i den vänstra panelen.
3. Klicka på knappen Exportera.
4. Välj en plats och ett filnamn för CSV-filen.
5. Den exporterade filen innehåller enhetsnamn, individuella adresser och serienummer.

Importera serienummer

1. Navigera till fliken KNX-serienummer.
2. Klicka på knappen Select CSV File i den högra panelen.
3. Bläddra och välj en CSV-fil som innehåller serienummer (vanligtvis tidigare exporterad och ändrad).
4. När en giltig fil har valts visar förhandsgranskningen endast de apparater som ska uppdateras med följande information:
   • Apparatnamn, individuell adress, plats, gammalt KNX-serienummer och nytt KNX-serienummer för varje apparat.
5. Granska förhandsgranskningen för att säkerställa att rätt enheter kommer att uppdateras.
6. Klicka på knappen Importera för att tillämpa ändringarna.
7. En bekräftelsedialog visar antalet uppdaterade enheter.
8. Importoperationen loggas på fliken Logg.

Visning av loggen

• Byt till fliken Log (Logg ) för att se en kronologisk sammanfattning av alla åtgärder som utförts med Bulk Linker.
• Loggen innehåller:
  • Koppling mellan gruppadress och gruppobjekt
  • Koppling mellan gruppobjekt och gruppobjekt
  • Import av serienummer
• Varje loggpost visar tidsstämpel och detaljer om åtgärden.
• Använd knappen Clear All för att rensa loggen om det behövs.

Bästa praxis

• Planera din länkningsstrategi: Innan du använder Bulk Linker bör du organisera gruppobjekten och gruppadresserna i en logisk ordning för att dra nytta av den indexbaserade länkningen.
• Använd förhandsgranskningen: Granska alltid förhandsgranskningen innan du klickar på länkknappen för att säkerställa att rätt par skapas.
• Säkerhetskopiera serienummer: Exportera regelbundet enheternas serienummer som en säkerhetskopia, särskilt innan du gör ändringar i enheterna eller byter ut enheterna.
• Granska loggen: Kontrollera regelbundet fliken Log (Logg) för att kontrollera att alla länkningsoperationer lyckades och för att registrera dina konfigurationsändringar.
• Organisera efter kanaler: När du arbetar med enheter som har flera kanaler kan du överväga att släppa hela kanaler för att bibehålla logiska grupperingar i dina länkar.
