Den här artikeln omfattar följande ämnen:
Syfte
Appen Replace Device gör det möjligt att ersätta KNX-apparater i ett projekt utan att förlora apparatens egenskaper. Detta är möjligt för apparater med liknande funktionalitet, oberoende av tillverkare.De vanligaste användningsområdena är:
- Utökning: En befintlig apparat-funktion ska utökas, till exempel med två ytterligare kanaler.
- Ersättning: En produkt är inte längre tillgänglig så den måste ersättas av en apparat med liknande funktionalitet från samma tillverkare eller från en annan.
Aktivering
Följ dessa instruktioner för att aktivera denna app i ETS:
- Köp en licens för Replace Device via MyKNX
- Licensiera den enligt beskrivning här
- Ingen ytterligare *.etsapp-fil måste installeras
Använda appen Replace Device i ETS
Följande steg ska följas för ersättning av en apparat:
1. Välj apparaten som ska ersättas
Välj minst en apparat som ska ersättas (dvs. originalapparaten) och starta appen. För att kunna utföra en ersättning för flera apparater samtidigt ska alla apparaters applikationer vara identiska. Om detta inte är fallet ska processen upprepas.

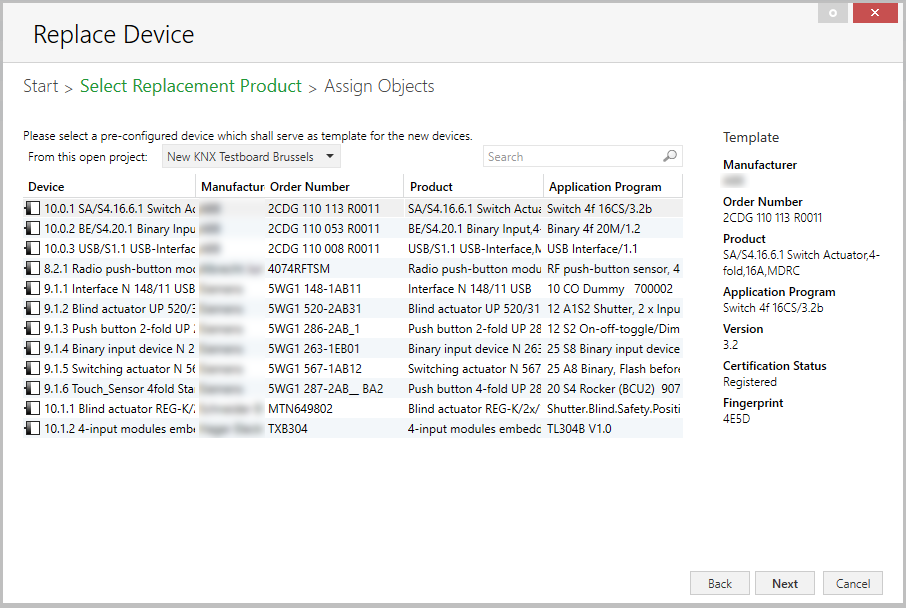

2. Välj en mall
När apparaten är vald klickar du på 'Nästa'. Detta öppnar dialogen för val av ersättning där en ny apparat kan väljas från listan (ersättningsapparaten som ska användas som mall). Denna kommer att användas för att ersätta originalapparater valda under punkt 1 med ersättningsapparaten.
Alla apparater från alla öppna projekt visas här. Apparater från det nuvarande öppna projektet visas som standard. För att ändra projekt klickar du på rullgardinsmenyn 'Från detta öppna projekt'. Sökfältet för det möjligt att söka efter ersättningsapparater.
Följande logik används för visning av apparater i listan:
- Vald originalapparat visas också (målet och källan är identiska; användningsfall: växla kanaler A<-> B).
- Apparater utan ett applikationsprogram visas inte (t.ex. spänningsförsörjningar).
- Apparater med samlade objekt visas inte.
- Om originalapparaten har gruppobjekt bör ersättningsapparaten också ha gruppobjekt.
- Om originalapparaten inte har gruppobjekt behöver ersättningsapparaten inte nödvändigtvis vara utan gruppobjekt. Om den har kommer de inte att förbindas.

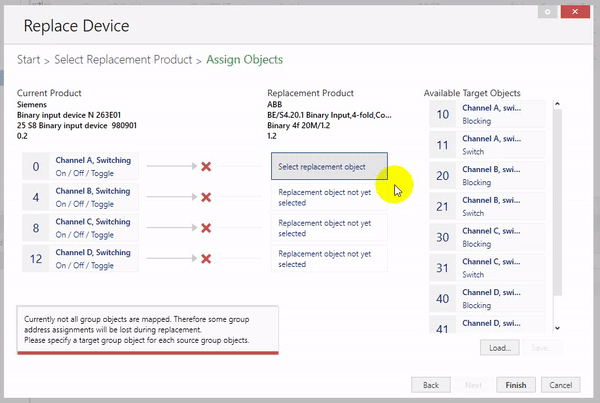

3. Definiera tilldelningar (mappning)
Gör tilldelningen av gruppobjekt mellan originalapparaten och ersättningsapparaten i guiden och klivka på 'Avsluta'.
Gruppobjekten som visas här kräver mappning (dvs. endast synliga gruppobjekt med minst en gruppadress förbunden). Mappningen kan realiseras genom att klicka på 'Ersättningsobjekt' och sedan på motsvarande 'Tillgängliga målobjekt'. När mappningen av ett gruppobjekt är gjord visas ikonen för 'Tillgängliga målobjekt'. För att radera mappningen klickar man på ikonen för 'Ersättningsobjekten'. Följande villkor gäller:
- Varje originalobjekt kan länkas med max ett ersättningsobjekt.
- Originalobjektet och ersättningsobjektet ska ha samma bit-storlek.
Filmallar
Alla genomförda mappningar kan sparas som en mall per apparat genom att klicka på knappen 'Spara'; den kan, vid ett senare skede, laddas som en mall via knappen 'Ladda'.
Filmallar innehåller olika delas som var och en har en mappning mellan originalobjektet och ett ersättningsobjekt.
Logiken för en mappning från en fil lika som den för automatisk mappning. Om en träff hittas i filen för ett gruppobjekt som ska ersättas mappas det automatiskt. Om inte förblir fältet tomt och ska tilldelas manuellt.
I princip kan vilken mall som helst användas för valfri ersättningsapparat, oavsett om mappningen är meningsfull eller inte.
Bakgrundsinformation
Apparategenskaper
Följande apparategenskaper tas i beaktande under ersättningen:
- Produkt, inklusive kommentarer och installationsnoteringar
- Byggnad/anläggningsfunktion (om de existerar)
- Linje och individuell adress; adressflaggan återställs
- Synliga gruppobjekt, inklusive egenskaper (prioritet, datapunktstyp) och förbundna gruppadresser
Parameterkonfiguration ingår inte här på grund av det stora antal möjliga apparatparametrar, vilket inte tillåter en meningsfull tilldelning (eller för användaren att utföra manuellt). Detta kan göras senare automatiskt med den inbyggda funktionen Överför parametrar och flaggor.
Apparater med plug-ins
Om förbindningen av gruppobjekt till gruppadresserna för en apparat med plug-in är möjligt av ETS själv (och inte sker i dialogrutan för plug-in) så är det också möjligt att ersätta apparater med plug-in och detta är faktiskt det enda kriteriet för sådana apparater.
Mappningsdetaljer
ETS gör tilldelningen för ersättningsapparaten till originalet automatiskt om följande gruppobjekts element matchar i båda apparaterna (original/ersättning):
- Nummer
- Namn
- Objektfunktion
- Bit-storlek
Självklart kan tilldelningar ändras i efterhand.
Om automatisk telldelning inte kan utföras korrekt ska användaren göra detta manuellt. Ersättningen är inte begränsad till apparater från samma tillverkare. Det är också möjligt att ersätta apparater från tillverkare A med de från tillverkare B.
