Tre verktyg är tillgängliga i ETS för inspelning, visning, analys och sändning av KNX-telegram till bussen samt för läsning eller sändning av gruppadressvärden från en dator:
- Bussövervakare
- ETS Bussaktivitetsövervakare
- Gruppövervakare
Gruppövervakaren och bussövervakaren är väldigt lika, men gruppövervakaren har två ytterligare funktioner (se tabellen nedan).
I båda övervakarna behöver du först säkerställa att korrekt bussgränssnitt är valt (i verktygsfältet överst). Inställning eller ändring av anslutning är endast möjlig i offline-läge, dvs. om ingen inspelning har startats.

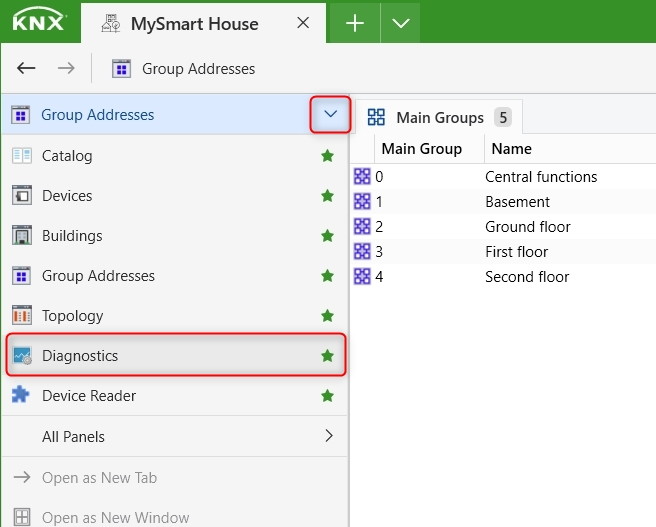

För att starta en av övervakarna kan du antingen ändra fönstertypen till 'Diagnostik' eller klicka på fönsterväljaren för att öppna fönstret 'Diagnostik'.
Bussövervakare
Bussövervakaren krävs för fullständig inspelning och analys av alla busstelegram vid drift. Bussövervakaren kräver sin egna bussåtkomst under hela inspelningen. Detta innebär att det inte går att kontrollera en individuell adress, göra en linjeavsökning eller sökning efter apparater i programmeringsläge medan bussövervakaren spelar in.

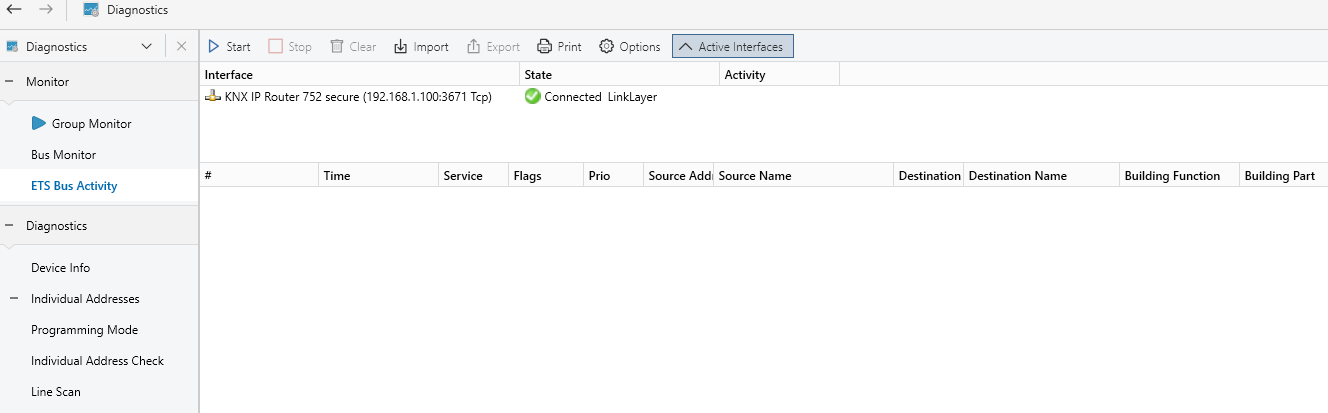

ETS Bussaktivitetsövervakare
ETS Bussaktivitetsövervakaren öppnar ingen anslutning till installationen, utan "lyssnar" om någon anslutning skapas av ETS. Om en sådan anslutning skapas så "kopplas" denna övervakare till den och visar trafiken för denna anslutning. När en sådan anslutning stängs kopplas ETS Bussaktivitetsövervakaren bort från denna anslutning.
ETS Bussaktivitetsövervakare är ett sätt att få en överblick över vilken anslutning som har använts för vilket syfte vid användning av flera anslutningar. Dessutom övervakar ETS Bussaktivitetsövervakaren alla gränssnitt, direkta IP-anslutningar och lokala USB-anslutningar och inte enbart det gränssnitt du är ansluten till.
Gruppövervakare
Gruppövervakaren behövs för inspelning och analys av grupptelegram och för läsning eller sändning av gruppadressvärden från datorn. I motsats till bussövervakaren kräver gruppövervakaren ingen egen exklusiv bussåtkomst under inspelningstiden. Detta innebär att under en aktiv gruppövervaknings-session är det fortfarande möjligt att kontrollera en individuell adress, göra en linjeavsökning eller söka efter apparater i programmeringsläge.

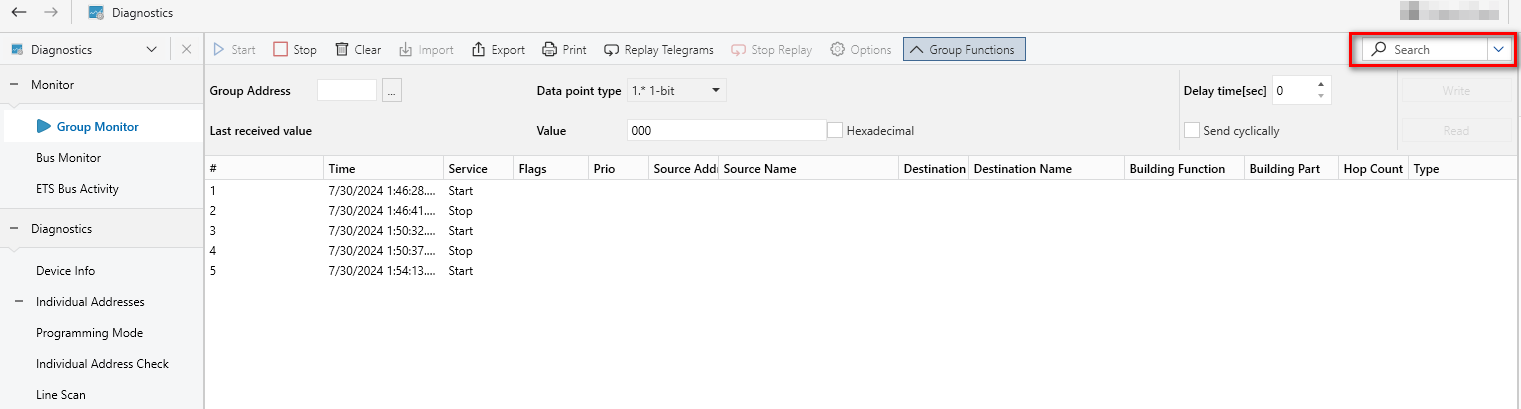

Övervakarna i ETS visar informationen om de inspelade telegrammen i tabellform. Bredd och ordning av kolumnerna kan anpassas. Det är dessutom möjligt att filtrera efter specifik information. Endast information som uppfyller filterkriterierna som anges i övre högra fältet kommer att visas i övervakaren.
Menyrad
| Menyobjekt | Tillgänglig i... | Beskrivning |
| Starta | Grupp/Buss/ETS Bussaktivitet | Startar övervakaren: Startar inspelning och uppspelning av telegram. Under telegraminspelning är knappen 'Starta' gråmarkerad. |
| Stopp | Grupp/Buss/ETS Bussaktivitet | Stoppa övervakaren: Stoppar inspelning och uppspelning av telegram. |
| Rensa | Grupp/Buss/ETS Bussaktivitet | Rensar alla telegram i fönstret. |
| Importera | Grupp/Buss/ETS Bussaktivitet | Importerar/öppnar tidigare inspelade telegram |
| Exportera | Grupp/Buss/ETS Bussaktivitet | Exporterar/sparar tidigare inspelade telegram om övervakningen inte är aktiv för tillfället |
| Skriv ut | Grupp/Buss/ETS Bussaktivitet | Tillåter utskrift av valda telegram eller alla telegram via utskriftsdialogen. Endast synliga kolumner skrivs ut; enligt deras bredd i procent och i landkapsformat. |
| Spela upp telegram | Grupp | Tillåter tidigare inspelade grupptelegram (från en fil) att spelas upp. |
| Stoppa uppspelning | Grupp | Stoppar tidigare inspelade grupptelegram (från en fil) för att spelas upp igen. |
| Alternativ | Grupp/Buss/ETS Bussaktivitet | Övervakningsinställningar för trigger, omfång och inspelning kan göras här. |
| Gruppfunktioner | Grupp | Tillåter skrivning/läsning av gruppvärden med möjlighet till flera inställningar (se längre ner för mer information). |
Fönsterkolumner
| # | Telegramräknare |
| Tid | Telegrammets inspelningstid (datorns tid) visad i motsvarande format (enligt övervakningsalternativen). |
| Tjänst | Typ av busstjänst:
|
| Flaggor |
Kontrollinformation:
|
| Prio | KNX-telegrammets prioritet. |
| Källadress | Sändarens individuella adress. |
| Källnamn | Sändarens namn (från ETS projektdata). |
| Källbeskrivning | Sändarens beskrivning. |
| Måladress |
Kan vara en individuell adress eller en gruppadress. Vidare förklaringar för möjliga variationer av måladressen kan hittas i Fönsterkolumner Flaggor & Måladress i ETS övervakare. |
| Målnamn | Målets namn. |
| Målbeskrivning | Målets beskrivning. |
| Byggnadsfunktion | Byggnadsfunktionens namn |
| Byggnadsdel | Byggnadsdelens namn |
| Routingräknare |
Denna kolumn indikerar telegrammets hop count (vid det tillfället). Hop count är också känd som 'routingräknare'. |
| Typ | Avkodning av KNX-telegrammets APCI-tjänst. |
| DPT | Datapunkttyp. |
| Info | Ytterligare information om KNX-telegrammets data (läsning av minnesdata eller annan data).
|
| Mediuminfo | Mediespecifik information; används för PL/RF. |
| Säkerhet | Ytterligare information för KNX Secure-telegram om vilken typ som berörs (KNX IP Secure = transportsäkerhet, KNX Data Secure = datasäkerhet). |

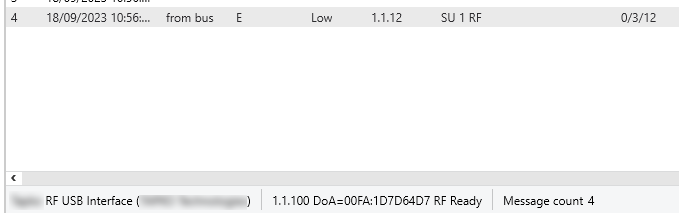

Statusfält

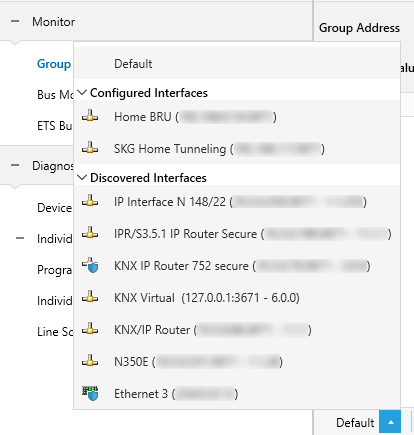

Övervakarens statusfält finns längst ner i fönstret och gör det möjligt att uttryckligen välja ett gränssnitt för övervakningssessionen genom att klicka på knappen "" och välja ett av de gränssnitt som visas (om inget gränssnitt är valt väljer ETS det lämpligaste gränssnittet, se Anslutningshanteraren)
Så snart ett gränssnitt har valts och övervakaren har startats visas följande gränssnittsinformation:
- Apparatens namn
- Individuell adress
- IP-adress (om tillämpligt)
- Domänadress (om tillämpligt)
- RF-läge (om tillämpligt)
- Antal inspelade telegram

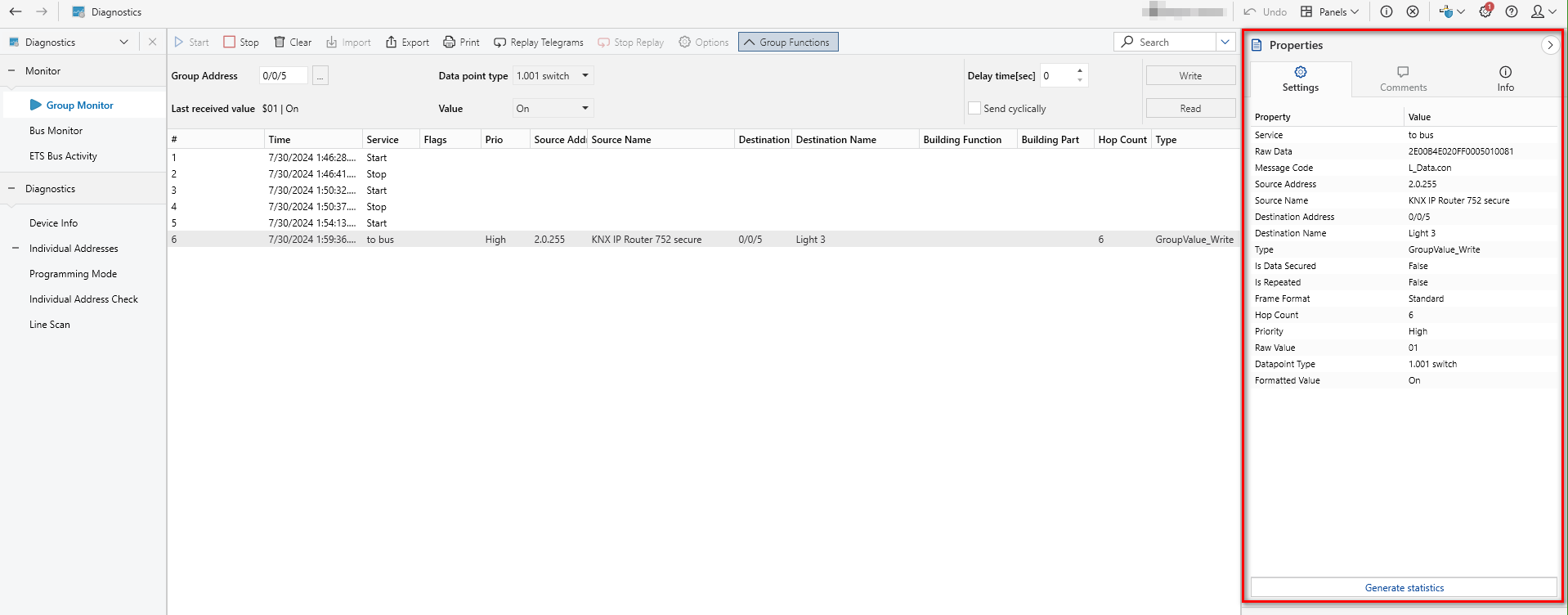

Sidomenyn
Genom att markera ett specifikt telegram i övervakaren kommer ETS visa telegrammets information i utökat format. De olika egenskaperna kan sorteras alfabetiskt när du klickar på egenskapsrubriken.
Beroende på om bussövervakaren eller gruppövervakaren används visas följande information:
| Acknowledge | Kvitterat / inte kvitterat |
| APCI | Application Layer Control Information: Typ av applikationslagermeddelande |
| ConfirmFlag | Sant/falskt |
| DatapointType | Namn på datapunkttyp (om projekt är öppet och om tilldelat) |
| DecodedDpValue | Avkodat datapunktsvärde (t.ex. på, av, öppna, stäng etc...) |
| Destination | Kan vara en individuell adress eller en gruppadress. |
| DestinationName | Gruppadressnamn; '-' om gruppadressnamner inte är definierat |
| Byggnadsfunktion | Visar funktionsnamnet till vilken gruppadressen är förbunden. |
| Byggnadsdel | Visar byggnadsdelen till vilken funktionen är förbunden och till vilken gruppadressen är förbunden. |
| FrameFormat | Telegramformat: Standard / utökat |
| LocalizedType | – läs-, svars-, skrivtelegram |
| MediumInfoRF | – domänadress för RF |
| MessageCode | – typ av tjänst och lager |
| Priority | – låg, hög, alarm, system |
| RawData | Rådata för KNX-telegrammet (cEMI-format, bestående av tjänstekod, data, motsvarar inte telegrammet på bussen i varje detalj) |
| RawDPValue | Datapunktens värde i råformat |
| RepeatedFlag | Repetition: Sant/falskt |
| Routing counter | – routingräknarens värde |
| Tjänst | – till eller från bussen |
| Källa | – sändarens individuella adress |
| SourceName | Sändarens namn; '-' om apparatens namn inte är definierat |
| SystemBroadcastFlag | Sant/falskt |
| TPCI | – transportlager information |

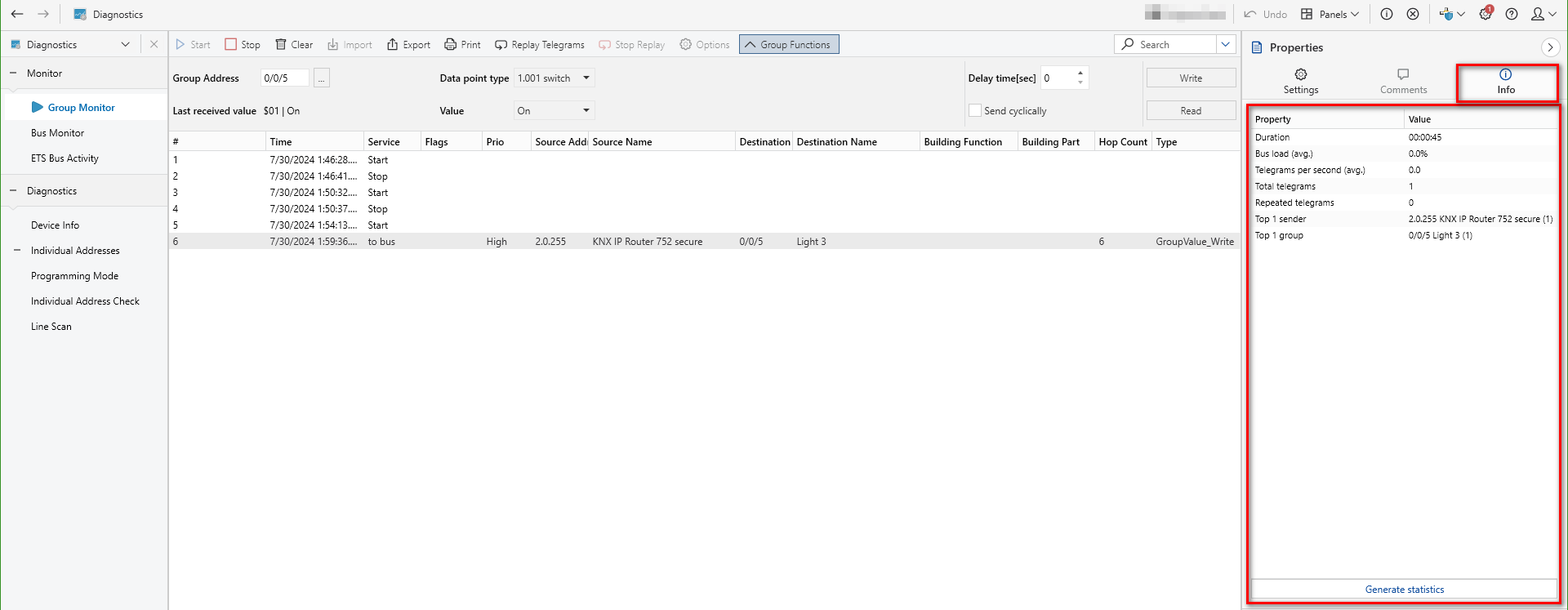

Information
Ytterligare telegraminformation kan hittas under fliken 'Information' i egenskapsrutan i sidomenyn. Följande egenskaper visas:
| Varaktighet | Totala inspelningstiden |
| Bussbelastning (gms.) | Genomsnittlig bussbelastning |
| Telegram per sekund (gms.) | Genomsnittligt antal telegram per sekund på bussen |
| Totalt antal telegram | Totalt antal inspelade telegram |
| Repeterade telegram | Antal repeterade telegram |
| Busy-telegram | Antal telegram med kvittens BUSY |
| Obekräftade telegram | Antal telegram utan kvittens |
| Negativt bekräftade telegram | Antal telegram med kvittens NACK |
| Topp x sändare | Källadress för apparaten som sänt flest telegram på bussen (och hur många gånger den gjorde det) |
| Topp x grupp | Mest använd måladress (och antalet gånger den användes på bussen) |
Det finns en knapp 'Generera statistik' i nedre kanten av sidomenyn vilken möjliggör ETS-användaren att generera statistik med information om inspelningstid, projektstatistik, motsvarande sändare / mottagare och statistk över gruppkommunikation (vem var sändare, vem inte?) etc.
- Statistiken nollställs inte när ett annat gränssnitt väljs eller när övervakaren startas/stoppas.
- Statistiken nollställs endast när innehållet i inspelningarna o övervakaren rensas.
