Fönstret 'Alternativ' kan bara öppnas om inspelning av telegram har stoppats. Följande alternativ är tillgängliga för båda övervakarna:
- Allmänt
- Inspelning
- Färg
- Villkor

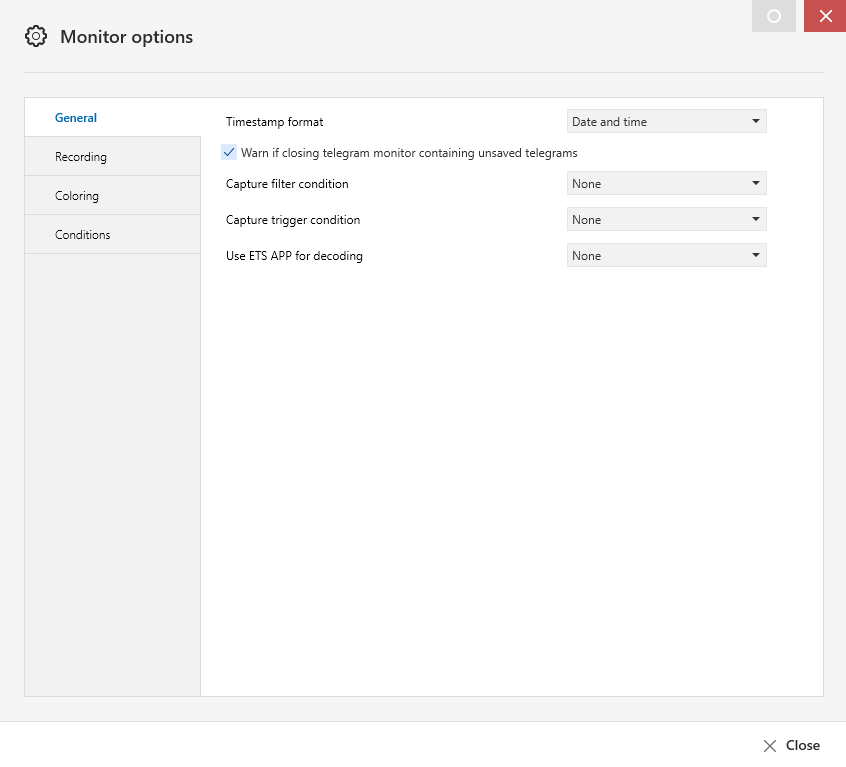

Allmänt
| Alternativ | Beskrivning |
| Format för tidstämpel | Format för tidskolumnen i övervakaren. Möjliga värden är:
|
| Varna om den telegramövervakare som stängs innehåller telegram som inte sparats | När denna ruta inaktiveras kommer programmet stänga övervakaren utan att varna användaren om inspelade telegram behöver sparas först. |
| Hämta filtervillkor | Den 'punkt' vid vilken övervakaren börjar spela in telegram beror på detta (för- eller användardefinierade) villkor. Telegram som inte uppfyller detta villkor kommer att ignoreras. |
| Använd filtervillkor vid laddning från fil | Om detta är valt kommer filtervillkoren också tillämpas när telegram laddas från en fil (för att minska mängden innehåll som visas). |
| Hämta triggervillkor | Den 'punkt' vid vilken övervakaren börjar visa telegram beror på detta (för- eller användardefinierade) villkor. Telegram som inte uppfyller detta villkor kommer att ignoreras. För att bearbeta ett telegram här måste det första ha uppfyllt filtervillkoret! Det är möjligt att specificera antalet telegram som kommer fångas innan triggerpunkten, samt begränsa antalet paket som fångas efter triggerpunkten. |
| Använd ETS APP för avkodning | Om en eller flera ETS-app(ar) för avkodning från KNX-tillverkare är installerade, väljs den aktiva avkodaren här. Ett multipelt val eller kaskader (samtidig exekvering, t.ex. sekventiellt) av avkodare är inte möjligt. |

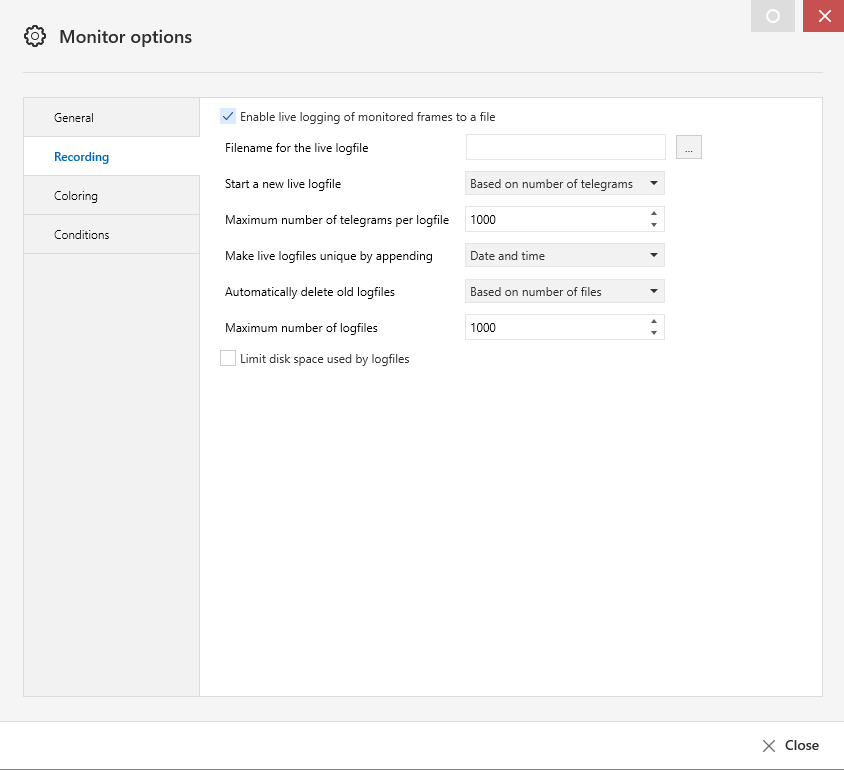

Inspelning
Inspelade telegram kan sparas till en fil på datorn eller på en nätverksdisk/molntjänst för senare analys.
| Alternativ | Beskrivning |
| Aktivera liveloggning av övervakade ramar till en fil | Detta alternativ avgör om de telegram som övervakaren spelar in sparas direkt. Alla andra alternativ på denna sida är inaktiverade så länge detta alternativ inte är aktiverat. |
| Liveloggfilens filnamn | Val av sökväg och filnamn. Loggfilen format är XML, filens minnesinnehåll är alltid i ETS6-formatet. |
| Starta en ny liveloggfil | Detta alternativ bestämmer när en ny loggfil ska skapas, t.ex. aldrig, baserat på antalet telegram, varje timme, varje dag, varje vecka, varje månad eller varje år. Vid val av alternativet 'Baserat på antalet telegram' är det möjligt att ange ett värde i fältet under, dvs. 'Maximalt antal telegram per loggfil'. Loggfilernas namn kan göras unika genom att lägga till antingen:
Genom att ställa in alternativet 'Radera gamla loggfiler automatiskt' kan du bestämma om gamla loggfiler ska raderas eller inte. Om alternativet 'Baserat på antalet filer' är valt aktiveras fältet 'Maximalt antal loggfiler'.
|
| Begränsa diskutrymme som används av loggfiler | Använd detta alternativ för att begränsa det maximala diskutrymme som används för loggfiler. |
| Begränsning av diskutrymme för loggfiler | Ange begränsning av diskutrymme för loggfiler. |

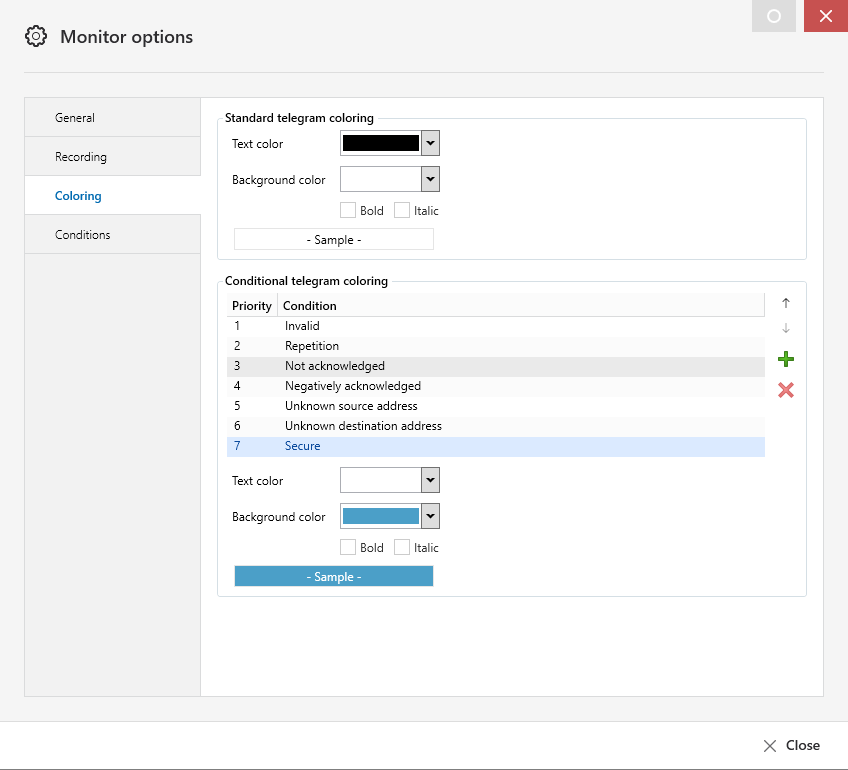

Färg
I detta fönster är det möjligt att modifiera text och bakgrundsfärg för olika telegram, t.ex. för repeterade telegram eller felaktiga telegram.
| Alternativ | Beskrivning |
| Standardtelegramfärg |
Definierar text/bakgrundsfärg för telegram som inte uppfyller något villkor. |
| Villkorad telegramfärg |
Definierar text/bakgrundsfärg för telegram som uppfyller ett villkor.
|

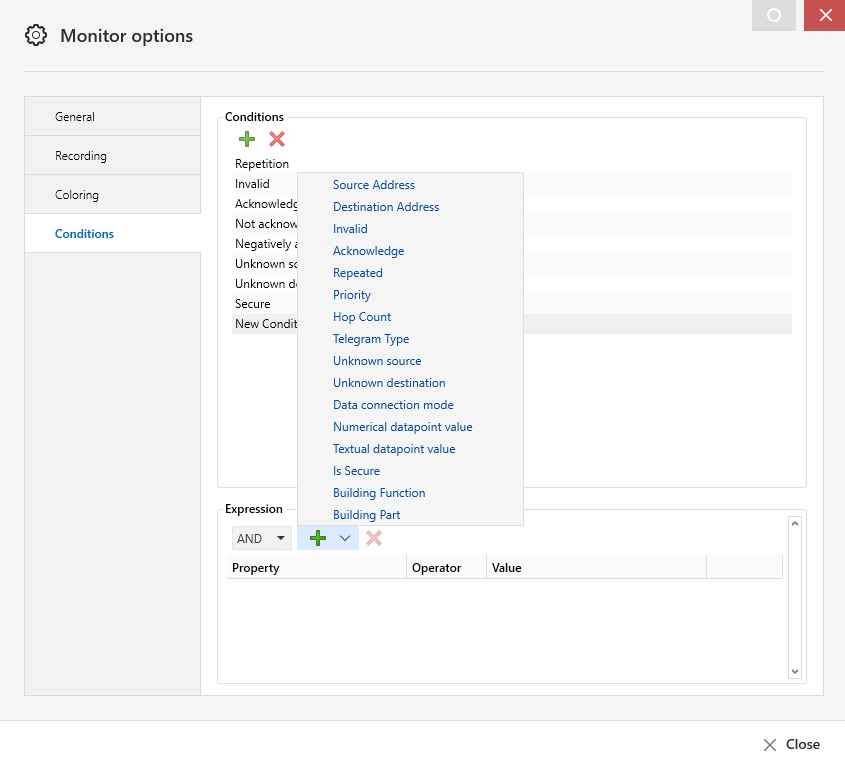

Villkor
Det är möjligt att lägga till fler villkor till standarduppsättningen av inspelningsvillkor genom att trycka på knappen '+' i fönstret 'Villkor'. När man t.ex. väljer 'Källadress' är det möjligt att filtrera telegram efter en specifik individuell adress.
Tack vare detta filtervillkor är det möjligt att bestämma antalet telegram som visas (det har ingen inverkan på inspelningen av telegram). Detta är verkligen en mycket användbar funktion i stora installationer med hög busstrafik. ETS visar alla telegram som standard.
| Alternativ | Beskrivning |
| Villkor | Listar alla villkor (standard i ETS och användardefinierade villkor).
|
| Uttryck |
Definierar villkoret. Maximalt fem oberoende uttrycksdelar kan anges. Alla av dessa kan kombineras med operatorer 'OCH' eller 'ELLER'.
|
