Den här artikeln omfattar följande ämnen:
Bakgrundsinformation
Syftet med denna app är att skriva ut apparatspecifik projektinformation på klistermärken. Dessa etiketter gör det enklare att (visuellt) särskilja apparater. Detta är särskilt användbart när liknande apparater (t.ex. BCU, DIN-skenmoduler) ska monteras.
Aktivering
Följ dessa anvisningar för att aktivera appen:
- Köp en licens från MyKNX
- Licensiera den enligt beskrivning här
- Ingen ytterligare *.etsapp-fil måste installeras
Använda Labels-appen i ETS
Krav
- En ansluten skrivare
- Microsoft Word 2007 eller senare installerat
- Inga semikolon är tillåtna i textfälten
Alla andra dokumentprogram som inte är från Microsoft Office-serien stöds inte officiellt.
Procedur & konfiguration
- Allmänna inställningar
- Definiera innehållet
- Välj utskriftsmall
Allmänna inställningar
Se här.
Definiera innehållet
Etiketter kan skapas för följande element via deras snabbmeny (minst en apparat ska vara tillgänglig):
- Topologi: rotelement, område, linje, apparat
- Byggnad: rotelement, byggnad, byggnadsdel, anläggningsfunktion
- Apparat: rotelement
Följande kan skrivas ut på en etikett:
- Individuell adress
- Beskrivning
- Produkt
- Programversion
- Tillverkare
- Rum
- Anläggningsfunktion
- Logotypen
Välj utskriftsmall

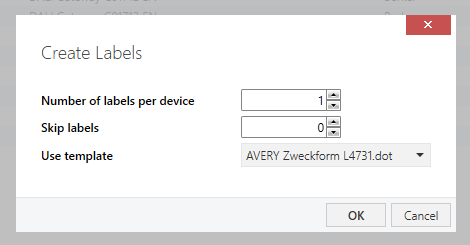

När ett element har valts och appen Labels startas är följande alternativ tillgängliga:
- Antalet etiketter som ska skapas per apparat.
- Antalet etiketter som ska hoppas över; för att hoppa över redan utskrivna etiketter på arket.
- En lista över tillgängliga utskriftsmallar att välja mellan (tillhandahålls av användaren eller de som tillhandahålls av ETS).
Filtypen för utskriftsmallarna som ska användas i ETS är alltid .dot.
