Introduktion

      Anslutningshanterare (detaljerad)

      Vassilios Lourdas
      • Uppdaterad

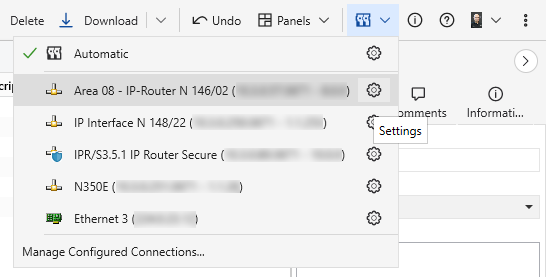

      Klicka på respektive kugghjuls-ikon för att konfigurera ett upptäckt bussgränssnitt eller att hantera (skapa, redigera, radera) ett bussgränssnitt.


      I gränssnittslistan är det möjligt att hitta följande information:

      Ikon Anslutningstyp Namn/IP-adress


      KNX/USB




      KNXnet/IP tunneling

      Visar det användardefinierade namnet och, om anslutningen är IP, den tilldelade IP-adressen (såväl som MAC-adress; adressen kommer att accepteras när anslutningen är upprättad/konfigurerad).

      Det användardefinierade namnet för KNXnet/IP tunnel (apparater) programmeras senare till apparaten. Den maximala längden på namnet är 30 tecken.

      När apparaten upptäcks av ETS visas detta namn.


      EIBlib/IP


      KNXnet/IP-linje upptäckt


      KNX IP Secure linje upptäckt

      • Kommunikationen på linjen är säkrad (vilket inte är det samma som att ha apparater på linjen som använder säker kommunikation).
      • Gränssnittet kan endast väljas och användas när det finns en projektreferens (med en tillgänglig och lämplig säkerhetsnyckel).

      Egenskaper

      Egenskaperna visas i höger del av fönstret. För det aktuella gränssnittet, och endast om det är ett IP-gränssnitt av tidigare generation, finns en knapp bredvid den individuella adressen för att testa om den angivna adressen är ledig.

      Egenskap Beskrivning
      Namn Användarvanligt namn för anslutningen (för KNXnet/IP-anslutningar visas det som 'användarvänligt namn', namnet från gränssnittets egenskaper i sidomenyn från ETS-projektet)

      Följande information visas beroende på den gränssnittstyp som har valts.

      Parameterändringar är endast möjliga om gränssnittet har skapats manuellt.

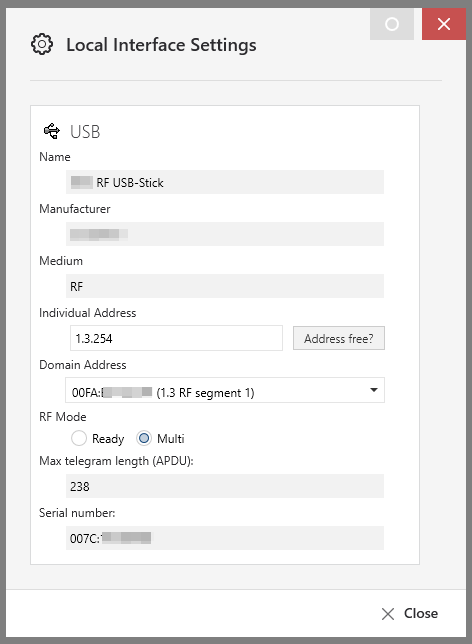

      USB

      Egenskap Beskrivning
      Namn Gränssnittets namn
      Tillverkare Tillverkare av gränssnittet
      Medium Medium till vilket USB-gränssnittet är anslutet
      Individuell adress Gränssnittets individuella adress samt en knapp för att testa om den angivna individuella adressen är ledig

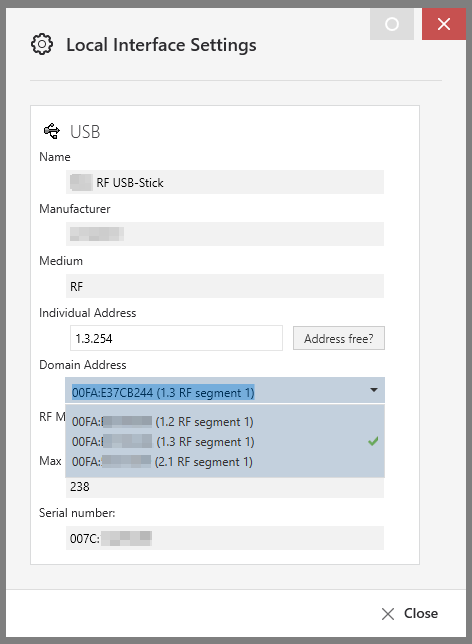

      Domänadress Tillämplig endast när medietypen är RF eller PL
      RF-läge
      • Redo
      • Multi

      Tillämplig endast när medietypen är RF eller PL
      Max telegramlängd (APDU) Den maximala dataläng inom ett telegram som gränssnittet kan hantera
      Serienummer

      Gränssnittets serienummer

      Vid användning av ett USB-gränssnitt installeras den drivrutin som krävs direkt första gången en anslutning förs från datorn. Om du ändrad port till vilken ditt USB-gränssnitt är anslutet kommer drivrutinen att installeras igen.

      KNXnet/IP Tunneling

      Egenskap Beskrivning
      Namn Gränssnittets namn
      Värds individuella adress Apparatens individuella adress
      Individuell adress

      Den individuella adressen som för närvarande används av tunnelgränssnittet

      Kan endast ställas in här för apparater utan secure; för apparater med secure kan den individuella adressen bara ändras inom projektet där apparaten finns
      IP-adress Hittad IP-adress för gränssnittet
      Port 3671 (standard)
      MAC-adress Apparatens MAC-adress
      Max telegramlängd (APDU) Den maximala dataläng inom ett telegram som gränssnittet kan hantera
      Serienummer Gränssnittets serienummer



      KNXnet/IP Routing

      Egenskap Beskrivning
      Namn Gränssnittets namn
      Individuell adress

      Individuell adress för (lokala) gränssnittet; förval för områdeslinjen (0.0.1)
      Multicast-adress

      224.0.23.12 (standard)

      • Multicast-adressen för routing kan vara identisk med standardadressen ovan, men den behöver inte vara det (t.ex. för flera separata KNX-installationer över IP/ett LAN).
      • Standardadressen ovan är också den standardiserade multicast-adressen som alltid används i KNX för apparatsökning (systeminställning multicast-adress); den bör också stödjas i alla sådana apparater.
      MAC-adress MAC hårdvaruadress för gränssnittet



      EIBlib/IP

      Egenskap Beskrivning
      Namn Gränssnittets namn
      Server

      Gränssnittets IP-adress
      Protokoll

      TCP eller UDP
      Port Konfiguration-/läs-/skriv-port (5000x)
      COM Anslutningsnummer för COM



      Konfigurera ett upptäckt gränssnitt

      Den lokala individuella adressen måste anges på ett sådant sätt att område- och linjenummer matchar den nuvarande installationsplatsen för gränssnittet. Apparatnumret måste vara en adress som inte används i projektet. T.ex. är '255' det mest lämpliga apparatnumret, eftersom detta höga nummer troligtvis inte finns i installationen.


      Om ett dosmonterat USB-gränssnitt monteras på en busskopplare och senare tas bort (efter vilket t.ex. en tryckknappssensor monteras istället) ska den individuella adressen som senare används av tryckknappssensorn användas.

      Hantera konfigurerade gränssnitt

      En konfigurerad anslutning är nödvändig om ETS inte kan upptäcka bussgränssnittet automatiskt, antingen eftersom nätverket inte stödjer IP Multicast, eller gränssnittet är bakom en NAT-router (*), eller gränssnittet använder protokollet EIBlib/IP.

      (*) Varning: Att exponera ett KNX-gränssnitt till det publika Internet är en enormt stor säkerhetsrisk! Agera ansvarsfullt och tillåt endast åtkomst via en säker kanal (VPN) istället.

      Följande knappar är tillgängliga:

      Knapp Beskrivning
      add_16.png Skapar en ny anslutning, men endast av typen IP-tunneling och EIBlib/IP
      ToggleInterface.png Växlar användningen för detta projekt, väljer gränssnittet för detta specifika projekt
      delete_16.png Raderar en vald anslutning
      import_data_16.png Importerar konfigurerade gränssnitt
      export_data_16.png Exporterar konfigurerade gränssnitt



      EIBlib/IP

      Denna typ av kommunikation stöds endast efter att ha installerat ETS-appen EIBlib/IP.

      När ett sådant gränssnitt läggs till visas följande information:

      Egenskap Beskrivning
      Namn Gränssnittets namn
      Individuell adress

      Gränssnittets individuella adress
      Server

      Gränssnittets IP-adress
      Protokoll

      TCP eller UDP
      Config-port Konfiguration-/läs-/skriv-port (5000x)
      Läs port Konfiguration av läsport
      Skrivport Konfiguration av skrivport
      COM-port Anslutningsnummer för COM (1 till 8)

      IP-tunnel

      KNXnet/IP Tunneling

      KNX-telegram packas in i TCP/IP och skickas av ETS till tunnelgränssnittet för IP vilket tar inpackningen för TCP/IP igen och skickar telegrammet till det lägre TP-området eller TP-linjen.

      När ett sådant gränssnitt läggs till visas följande information:

      Egenskap Beskrivning
      Namn Gränssnittets namn
      Individuell adress

      Den individuella adressen som för närvarande används av tunnelgränssnittet

      Kan endast ställas in här för apparater utan secure; för apparater med secure kan den individuella adressen bara ändras inom projektet där apparaten finns
      Server Den önskade IP-adressen för gränssnittet (t.ex. 192.168.1.150) eller en URL för upplösning av en IP-adress (t.ex. myhome.dyndns.org)
      Port 3671 (standard)
      Anslut med NAT-mode

      Aktiverar/inaktiverar Network Address Translation.

      NAT är endast nödvändigt för ett gränssnitt om det inte kan hittas automatiskt av ETS.

      KNXnet/IP Routing

      För KNXnet/IP-routing används IP-anslutning för en IP-router eller en ren KNXnet/IP-apparat (som inte har en anslutning till TP).

      I fall där en IP-router används ska man se till att den individuella adressen återställs till ett värde som passar dess funktion som en kopplare (t.ex. 1.1.0) om den har ändrats till ett annat värde (t.ex. 1.1.255).
