För att konfigurera anslutningen mellan en dator och en KNX-installation (t.ex. för att programmera individuella adresser och/eller applikationsprogram från driftsättningsdatorn till KNX-installationen eller att använda visualiseringsmjukvara) är det ett måste att inställningarna för bussanslutningen har ställts in korrekt.
För att komma åt anslutningshanteraren kan du klicka på bussknappen i huvudverktygsfältet.

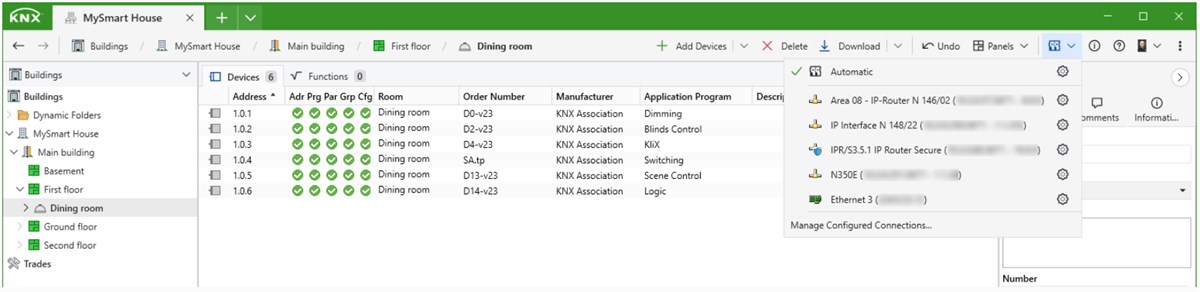

Anslutningshanteraren visar:
- Överst: Automatisk (vilket är standardalternativet); om du inkluderar gränssnittet i ditt projekt kommer detta i de flesta fall vara det enda alternativet du behöver.
- I mitten: De för närvarande upptäckta gränssnitten (USB, IP-routing och IP-tunnelgränssnitt upptäcks och visas automatiskt av ETS, de behöver inte skapas. Ett gränssnitt som inte upptäcks kan inte användas i ETS, inte ens om det skapas manuellt). Detta val är endast gällande under den pågående projektsessionen, eftersom det främst är avsett för korta anslutningsbyten, t.ex. för diagnostiksyften.
- Nederst: Möjligheten att hantera konfigurerade gränssnitt; Detta krävs endast när vid åtkomst till installationen från distans (t.ex. med en annan IP-adress än den konfigurerad i projektet) eller vid användning av Eiblib/IP-gränssnitt.
Den nuvarande valda anslutningen markeras med en grön bock framför alternativet.
En röd punkt () direkt efter ikonen ovan indikerar att gränssnittet är i programmeringsläge (uppdateras var ~3:e sekund).
Klicka på kugghjuls-ikonen bredvid varje alternativ för att konfigurera alternativet. För mer information om konfigurering av gränssnitt, se Anslutningshanterare (detaljerad).

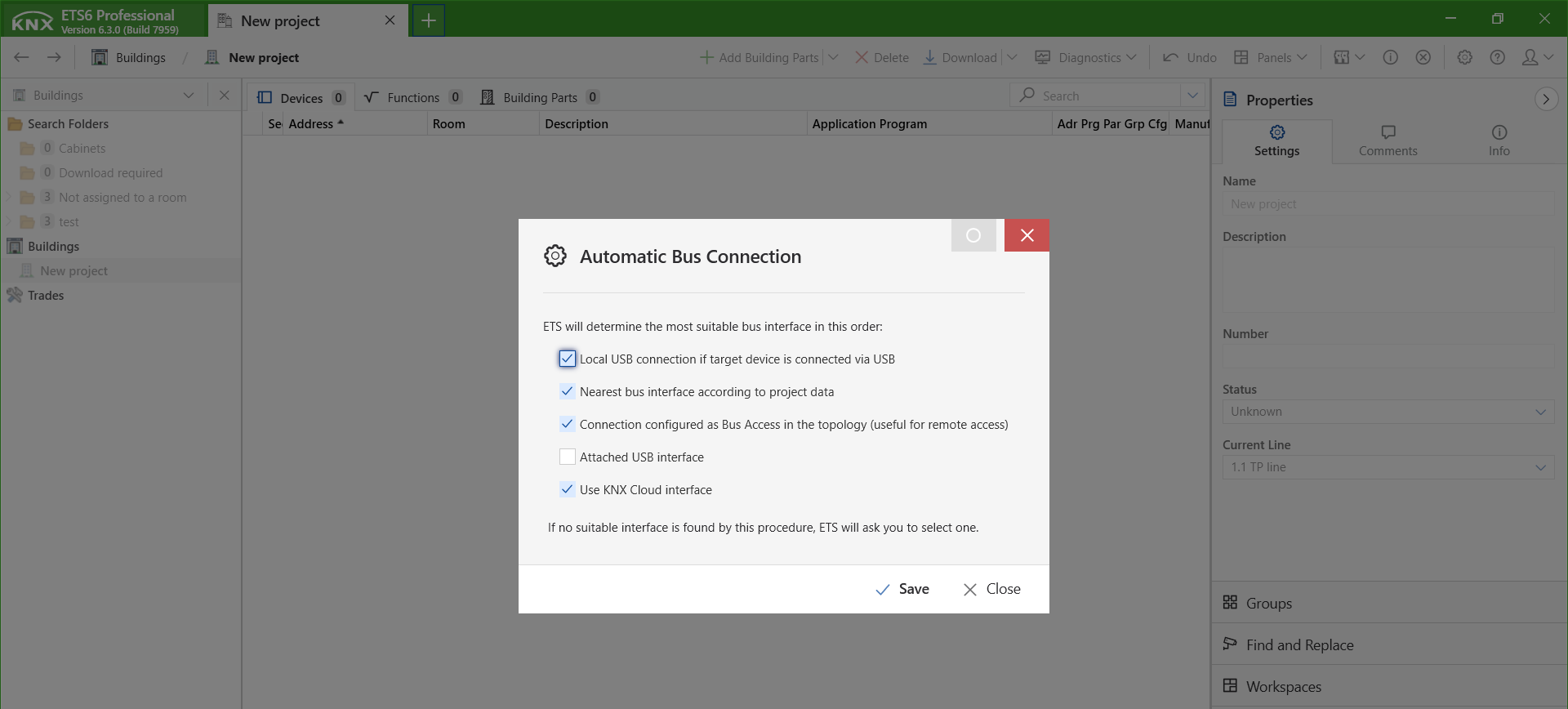

Automatisk bussanslutning
Alternativet 'Automatisk' innebär att ETS kommer att bestämma den mest passande bussanslutningen för att ansluta till installationen, beroende på flera faktorer. Följande alternativ visas i konfigurationen av 'Automatisk' i den ordning ETS kommer att använda de (först överst):
Direkt IP-anslutning om det stöds av målenheten
Om detta alternativ är markerat kommer direkta IP-anslutningar upprättas till IP-apparater för att utföra online-operationer (t.ex. den direkt apparatprogrammering via IP). För detta ändamål utförs en så kallad "apparatsökning" i början i vilken grundläggande apparategenskaper (SN, KNX Secure status, etc.) efterfrågas online.
Villkor
- Apparaten hittas via IP, dvs. ETS och IP-apparaten kommunicerar med samma multicast-adress.
- KNX-serienummer för den hittade apparaten matchar apparaten i projektet (om apparatens KNX-serienummer är tillgängligt i projektet).
I detta läge...
- ... är inte telegraminspelningar möjliga.
- ... matchar den lokala adressen för anslutningen den för apparaten som ska programmeras.
Säkerhet
- Apparater utan KNX Secure (dvs. också KNX Secure-apparater med KNX Secure inaktiverat för apparaten) programmeras i vanlig form via IP.
- Apparater med KNX Secure atkiverat programmeras säkert via IP.
- Aktiverat KNX Secure upptäckt i apparaten genom anslutning (svar från upptäckten) - Använd det tillhörande lösenordet för säkerheten (om tillgängligt) från ETS-projektet för denna apparat, annars ingen programmering.
- Aktiverat KNX Secure för apparaten i projektet (apparatens status) - Används det tillhörande lösenordet för säkerheten (måste vara tillgängligt) från ETS-projektet för denna apparat.
Lokal USB-anslutning om målenheten är ansluten via USB
Om detta alternativ är markerat och KNX-serienummer för målapparaten matchar KNX-serienummer för USB-gränssnittet kommer en lokal anslutning att användas.
Bestäm automatiskt bästa bussanslutning
Om detta alternativ är markerat söker ETS ett bussgränssnitt i segmentet som är anslutet till och uppåt i topologin och använder det som är närmast i topologin (undersegment → huvudsegment → huvudsegment för huvudlinjen → huvudsegment för områdeslinjen).
Villkor
- Gränssnitt med minst flaggan 'Adress' satt och ett känt KNX serienummer.
Anslutning konfigurerad som buss-åtkomst i topologin
Om detta alternativ är markerat försöker ETS att använda bussgränssnitt som har definierats som en projektanslutning i topologin. Denna funktion är främst avsedd för fjärråtkomst till installationen.
Föredra anslutet USB-gränssnitt
Om detta alternativ är markerat och om det finns ett anslutet KNX/USB-gränssnitt till datorn kommer det att användas.
