ETS'de KNX telegramlarının bus üzerinde kaydedilmesi, görüntülenmesi, analiz edilmesi ve gönderilmesinin yanı sıra bir bilgisayardan grup adres değerlerinin okunması veya gönderilmesi için üç araç mevcuttur:
- Bus İzleme
- ETS Bus Aktivite İzleme
- Grup İzleme
Grup İzleme ve Bus İzleme birbirine çok benzer ancak Grup İzlemenin iki ek işlevi vardır (aşağıdaki tabloya bakınız).
Her iki İzleme Ekranında da öncelikle doğru bus arabiriminin seçildiğinden emin olmanız gerekir (üstteki araç çubuğunda). Bağlantının ayarlanması veya değiştirilmesi yalnızca çevrimdışı modda, yani henüz bir kayıt başlatılmamışsa mümkündür.

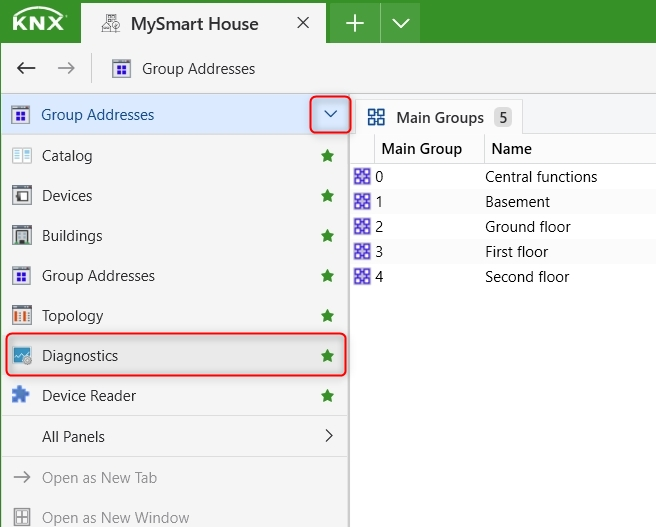

Monitörlerden herhangi birini başlatmak için panel türünü şu şekilde değiştirebilirsiniz: 'Teşhis'i seçin veya 'Teşhis' panelini seçmek için panel seçiciyi tıklayın.
Bus İzleme
Bus Monitor, çalışma anındaki tüm bus telegramlarının eksiksiz kaydı ve analizi için gereklidir. Bus İzleme, kayıt süresince kendi özel bus erişimini gerektirir. Bu, Bus İzleme kayıt yaparken, bireysel bir adresi kontrol etmenin, linye taraması yapmanın veya programlama modunda cihaz aramanın mümkün olmadığı anlamına gelir.

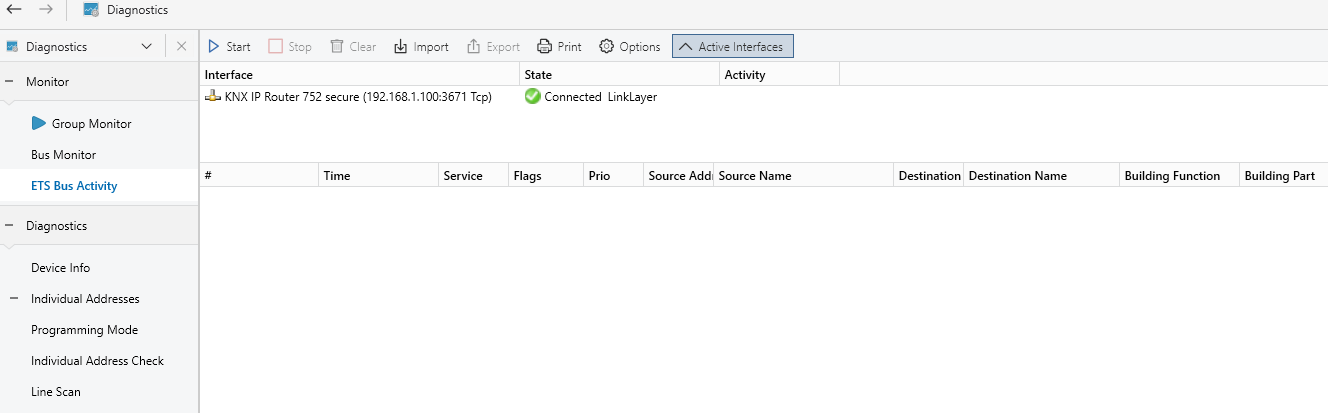

ETS Bus Aktivite İzleme
ETS Bus Aktivite İzleme, kuruluma bir bağlantı açmaz, ancak ETS tarafından herhangi bir bağlantı oluşturulursa "dinler". Bu bağlantı oluşturulursa, bu İzleme ekranı ona "bağlanır" ve bu bağlantının trafiğini görüntüler. Bu bağlantı kapandığında, ETS Bus Aktivite İzleme bu bağlantıdan ayrılır.
ETS Bus Activity Monitor, birden fazla bağlantı olduğunda hangi bağlantının hangi nedenle kullanıldığına dair bir genel bakışa sahip olmanın bir yoludur. Ayrıca, ETS Bus Activity Monitor - yalnızca bağlı olduğunuz arabirimi değil, tüm arabirimleri, doğrudan IP bağlantılarını ve yerel USB bağlantılarını izler.
Grup İzleme
Grup İzleme, grup telegramlarının kaydı ve analizi için ve bir bilgisayardan grup adres değerlerinin okunması veya gönderilmesi için gereklidir. Veri Yolu Monitörünün aksine, Grup Monitörü kayıt süresince kendi özel veri yolu erişimine ihtiyaç duymaz. Bu, aktif bir Grup İzleme oturumu sırasında bireysel bir adresi kontrol etmenin, linye taraması yapmanın veya programlama modunda cihazları aramanın hala mümkün olduğu anlamına gelir.

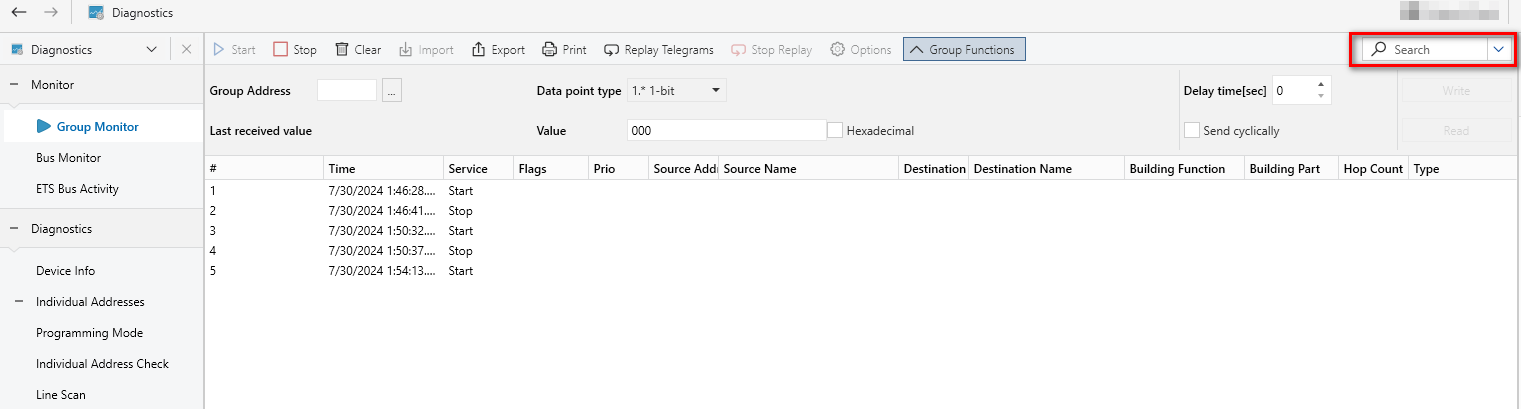

ETS İzleme Ekranları, kaydedilen telegramlar hakkındaki bilgileri tablo şeklinde gösterir. Sütunların genişliği ve düzeni değiştirilebilir. Ayrıca belirli bilgiler için filtreleme yapmak da mümkündür. İzleme Ekranında sadece sağ üst alana girilen filtre kriterlerine uygun bilgiler görüntülenecektir
Menu çubuğu
| Menü seçeneği | Mevcuttur | Tanım |
| Başlat | Grup/Bus/ETS Bus Aktivitesi | İzlemeyi başlatır: Telegramların kaydedilmesini ve oynatılmasını başlatır. Telegram kaydı sırasında 'Başlat' butonu grileşir |
| Durdur | Grup/Bus/ETS Bus Aktivitesi | İzlemeyi durdurur: Telegramların kaydedilmesini ve oynatılmasını durdurur. |
| Temizle | Grup/Bus/ETS Bus Aktivitesi | Penceredeki tüm telegramları temizler |
| Dahil et | Grup/Bus/ETS Bus Aktivitesi | Önceden kaydedilmiş telegramları içe aktarır/açar |
| Dışa aktar | Grup/Bus/ETS Bus Aktivitesi | İzleme o anda etkin değilse önceden kaydedilmiş telegramları dışa aktarır/kaydeder |
| Yazdır | Grup/Bus/ETS Bus Aktivitesi | Seçili telegramların veya tüm telegramların yazdır iletişim kutusu aracılığıyla yazdırılmasına izin verir. Yalnızca görünen sütunlar yazdırılır; genişliklerine göre yüzde olarak ve yatay biçimde |
| Telegramları tekrar oynat | Grup | Önceden kaydedilmiş grup telegramlarının (bir dosyadan) yeniden oynatılmasına izin verir. |
| Tekrar Oynatmayı Durdur | Grup | Önceden kaydedilmiş grup telgraflarının (bir dosyadan) yeniden oynatılmasını durdurur. |
| Seçenekler | Grup/Bus/ETS Bus Aktivitesi | Tetikleme, yakalama ve kayıt için izleme ayarları buradan yapılabilir. |
| Grup Fonksiyonları | Grup | Birkaç ayar yapma seçeneği ile grup değerlerinin yazılmasına/okunmasına izin verir (daha fazla bilgi için daha sonra bakınız) |
Pencere sütunları
| # | Telegram sayacı |
| Zaman | İlgili formatta görüntülenen (izleme seçeneklerinde tanımlanan) telegram kayıt süresi (bilgisayar zamanı). |
| Seris | Bus servis tipi:
|
| Bayraklar |
Kontrol Bilgileri:
|
| Öncelik | KNX Telegram önceliği |
| Kaynak adresi | Gönderenin bireysel adresi |
| Kaynak Adı | Gönderenin adı (ETS proje verilerinden). |
| Kaynak Tanımı | Kaynağın açıklaması. |
| Hedef Adres |
Bireysel bir adres veya bir grup adresi olabilir. Hedef adresteki olası değişikliklerle ilgili daha fazla açıklama Pencere Bayraklar sütunu& ETS İzlemede hedef adresi kısmında bulunabilir |
| Hedef Adı | Hedef Adı. |
| Hedef Açıklaması | Hedefin açıklaması. |
| Bina Fonksiyonları | Bina fonksiyon adı |
| Bina Bölümleri | Bina parçası adı |
| Atlama Sayısı |
Bu sütun, telegramın (o anda) atlama sayısını gösterir. Atlama sayısı aynı zamanda 'yönlendirme sayacı (routing counter)' olarak da bilinir. |
| Tipi | KNX telegram APCI servisi cözümleme |
| DPT | DPT |
| Bilgi | Telgraf verisi ile ilgili ilave bilgi (hafıza verisi vs).
|
| Ortam bilgisi | Ortama-ait bilgiler; PL/RF de kullanılır |
| Güvenlik | KNX Secure telegramları için hangi tip ile ilgili olduklarına ilişkin ek bilgiler (KNX IP Secure = taşıma güvenliği, KNX Data Secure = veri güvenliği) |

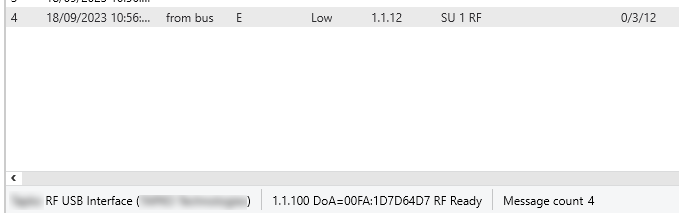

Durum çubuğu

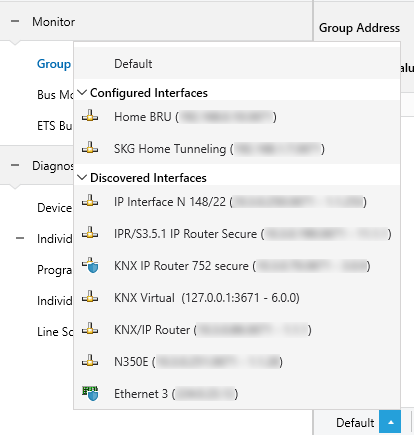

Monitör durum çubuğu, monitör penceresinin altında bulunabilir ve '' düğmesine tıklayarak ve gösterilen arayüzlerden birini seçerek izleme oturumu için bir arayüzün açıkça seçilmesine olanak tanır (hiçbiri seçilmemişse, ETS en uygun arayüzü seçer, bkz. Bağlantı yöneticisi)
Bir arayüz seçildiğinde ve monitör başlatıldığında, aşağıdaki arayüz bilgileri gösterilir:
- Cihaz Adı
- Bireysel adres
- IP adresi (varsa)
- Etki Alanı Adresi (varsa)
- RF Modu (varsa)
- Kaydedilen telegramların miktarı

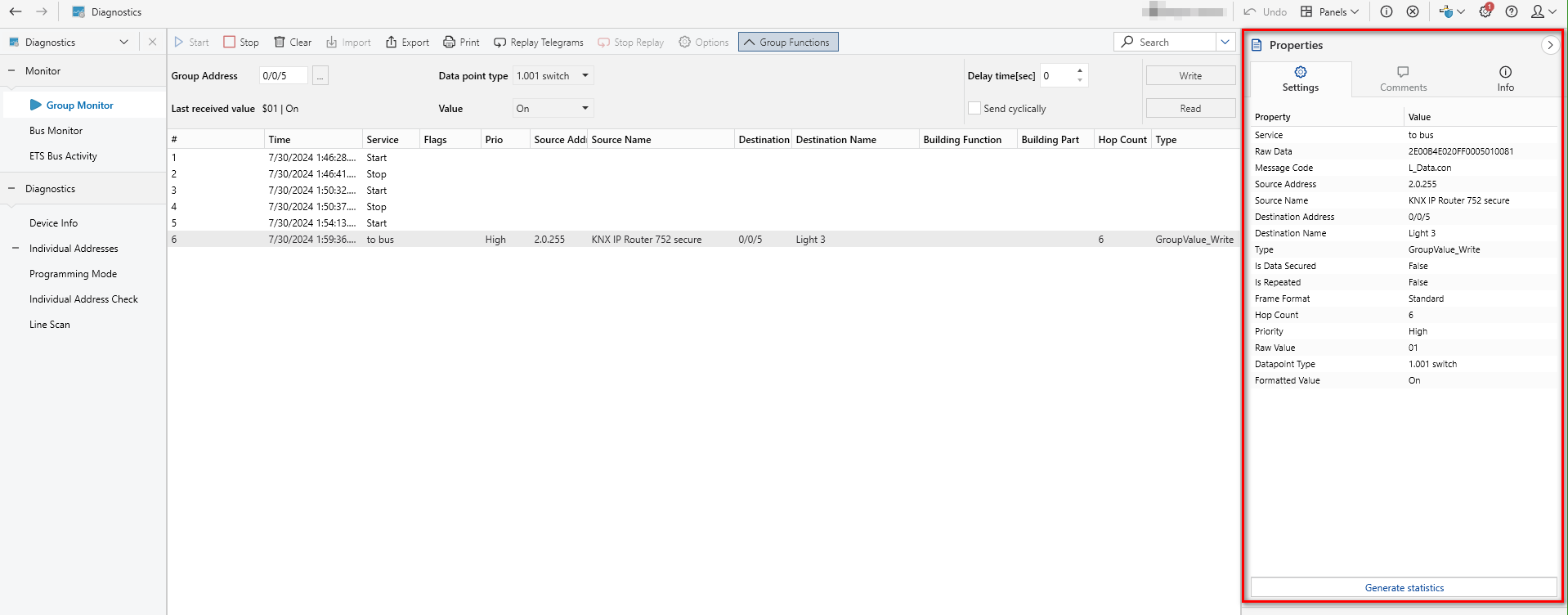

Kenar çubuğu
İzlemede belirli bir telegram işaretlendiğinde ETS telegram bilgilerini genişletilmiş biçimde gösterecektir. Özellik başlığına tıklandığında farklı özellikler alfabetik olarak sıralanabilir.
Bus izleme veya Grup Izleme ye göre, aşağıdaki bilgiler listelenir:
| Teyit | Teyit edildi/ Teyit edilmedi |
| APCI | Uygulama Katmanı Kontrol Bilgileri: Uygulama katmanı mesajının türü |
| Onaylama Bayrağı | Doğru/Yanlış |
| Veri Tipi | Veri tipinin adı (proje açıksa ve atanmışsa) |
| ÇözümlenmişVtDeğeri | Çözümlenmiş Veri Tipi değeri (ör. Açık, Kapalı, Aç, Kapa vb...) |
| Hedef | Bireysel bir adres veya bir grup adresi olabilir. |
| HedefAdı | Grup Adresi adı; "-" eğer grup adresi adı tanımlı değilse. |
| Bina Fonksiyonları | Grup adresinin bağlı olduğu işlev adını görüntüler. |
| Bina Bölümleri | Bir fonksiyonun bağlı olduğu ve grup adresinin bağlı olduğu bina parçası adını görüntüler. |
| FrameFormatı | Telegram formatı: Standart / Genişletilmiş |
| LozalizeTip | KNX telgrafı APCI servis çözümü (Yaz, Oku…) |
| MediumInfoRF | Etkin Alan Adresi RF (Domain address of RF) |
| MesajKodu | Servis tipi ve katman seviyesi |
| Öncelik | Dğüşü, Yüksek, Yüksek Alarm, Sistem |
| HamVeri | KNX bus telegramının ham verileri (cEMI formatı, servis codunun olduğu, servis verisi her ayrıntı bustaki telegrama uymuyor) |
| HamVtDeğeri | veri tipinin ham değeri |
| TekrarlamaBayrağı | Tekrarlama: Doğru/Yanlış |
| YolSayacı | Yol sayaç değeri |
| Seris | Bus’tan/bua’a |
| Kaynak | Gönderenin Bireysel adresi |
| KaynakAdı | Cihaz adı; "-" eğer cihaz adı tanımlı değilse. |
| SistemYayınBayrağı | Doğru/Yanlış |
| TPCI | Gönderim Katmanı Konrtol Bilgisi |

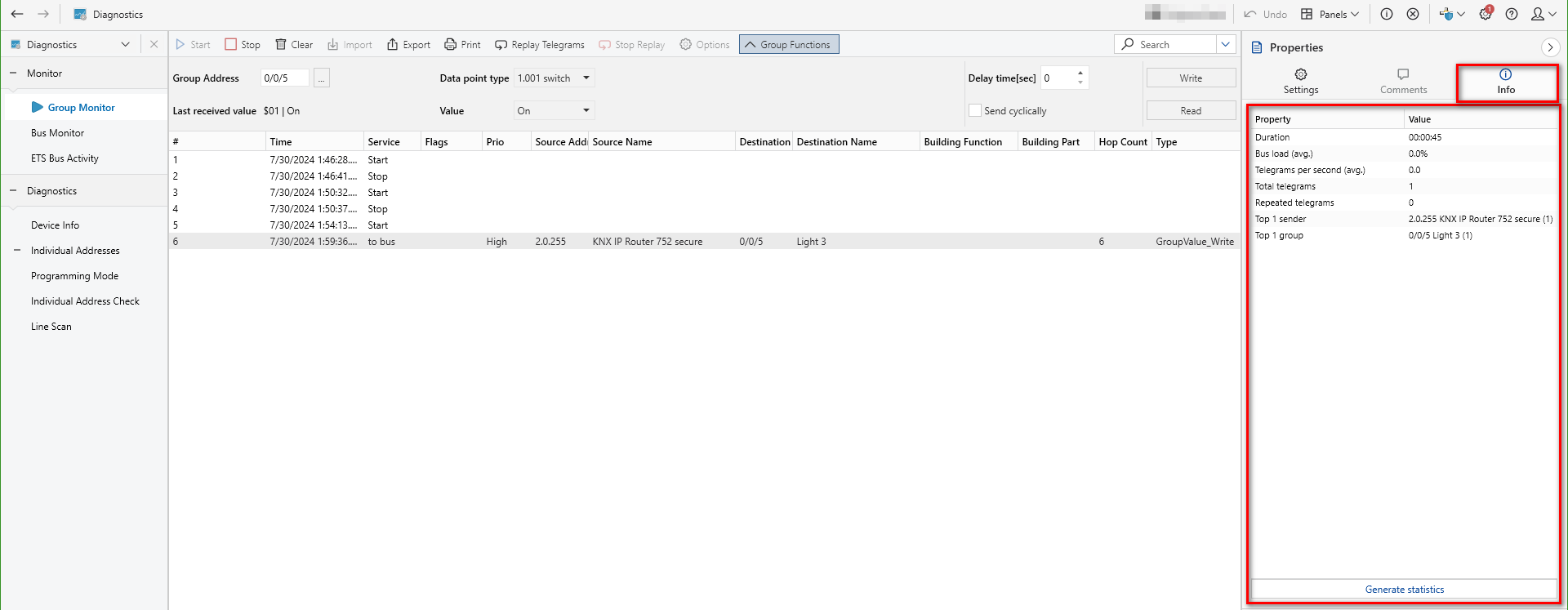

Bilgi
Ek telegram bilgileri, kenar çubuğundaki özellikler penceresinin 'Bilgi' sekmesinde bulunabilir. Aşağıdaki özellikler gösterilir
| Süre | Toplam kayıt süresi |
| Bus yükü (ort.) | Bus üzerindeki ortalama yük |
| Saniyedeki telegram (ort.) | Busda saniyedeki ortalama telegram sayısı |
| Toplam telegramlar | Kaydedilen toplam telegram sayısı |
| Tekrarlanan telegramlar | Tekrarlanan telegram sayısı |
| Meşgul telegramlar | Meşgül telegramların sayısı |
| Doğrulanmamış telegramlar | Doğrulanmamış telegram sayısı |
| Negatif teyitli telegramlar | Negatif teyitli telegramların sayısı |
| Ençok x gönderen | Bus hatında en fazla sayıda telegram gönderen cihazın kaynak adresi (ve kaç kez yaptığı) |
| Ençok x grup | En çok kullanılan hedef adres (ve busta kaç kez göründüğü) |
Kenar çubuğunun altında, ETS kullanıcısının kayıt süresi, proje istatistikleri, karşılık gelen göndericiler / alıcılar ve grup iletişim istatistikleri (kim gönderiyordu, kim göndermiyordu?) vb. hakkında bilgiler içeren istatistikler oluşturmasını sağlayan 'İstatistik Oluştur' düğmesi vardır.
- İstatistikler, başka bir arayüz seçildiğinde veya İzleme başlatıldığında/durdurulduğunda sıfırlanmaz.
- İstatistikler yalnızca İzlemedeki kayıtların içeriği temizlendiğinde sıfırlanır.
