ETS中有三种工具可用于记录、显示、分析和发送总线上的KNX报文，以及从计算机读取或发送组地址的值：
- 总线监视器
- ETS 总线活动监视器
- 群组监视器
群组监视器和总线监视器很类似，但是群组监视器有两个额外功能（看下表）。
在两个监视器中，您首先需要确保选择了正确的总线接口（在顶部的工具栏中）。设置或更改连接只能在离线模式下进行，即，如果还未开始录制。

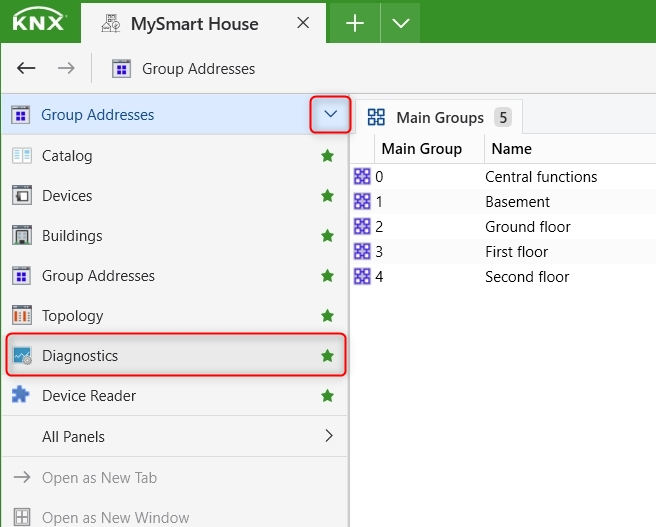

要启动任何监视器，您可以将面板类型更改为 “诊断”或点击面板选择器来选择“诊断”面板。
总线监视器
总线监视器用于对所有运行时总线报文的完整记录和分析。 在记录期间，总线监视器需要独占总线访问。 这意味着当总线监控正在记录时，无法检查物理地址、进行线路扫描或搜索处于编程模式的设备。

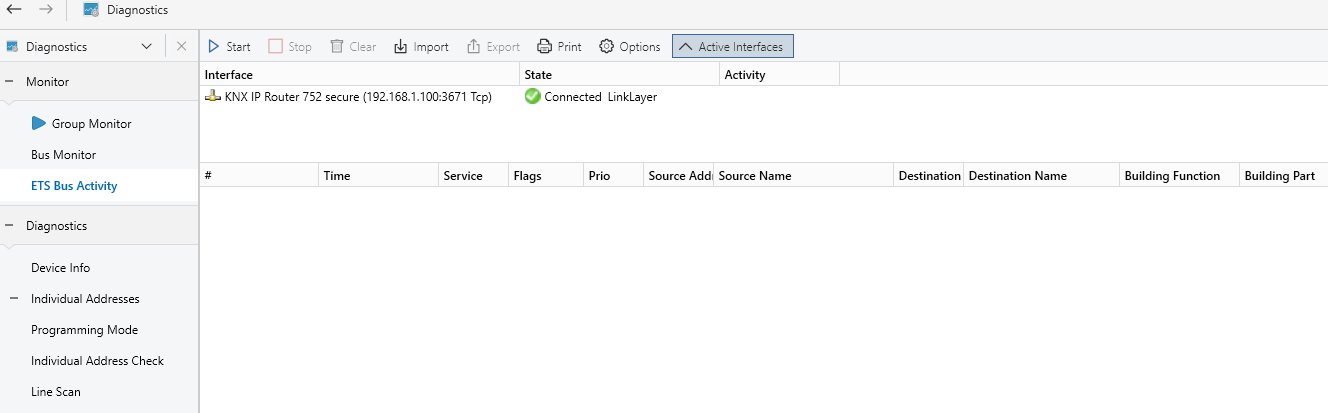

ETS 总线活动监视器
ETS总线活动监视器没有打开与安装工程的连接，但是，如果ETS建立了任意的连接，它会进行监听。 如果创建了这样的连接，那么监视器就会跟它绑定，并显示此连接的通讯状况。 一旦此类连接关闭，ETS总线活动监视器将从此连接上分离。
在存在多个连接时，ETS总线活动监控器是一种查看出于何种原因使用了哪个连接的方法。 此外，ETS 总线活动监视器 - 监控所有接口、直接 IP 连接和本地 USB 连接，而不仅仅是您连接的接口。
群组监视器
群组监视器用于记录和分析组播报文以及从计算机读取或发送组地址数据。 与总线监视器相反，群组监视器在记录期间不需要独占总线访问。 这意味着在群组监视器活动期间，仍然可以检查物理地址、线路扫描或搜索处于编程模式的设备。

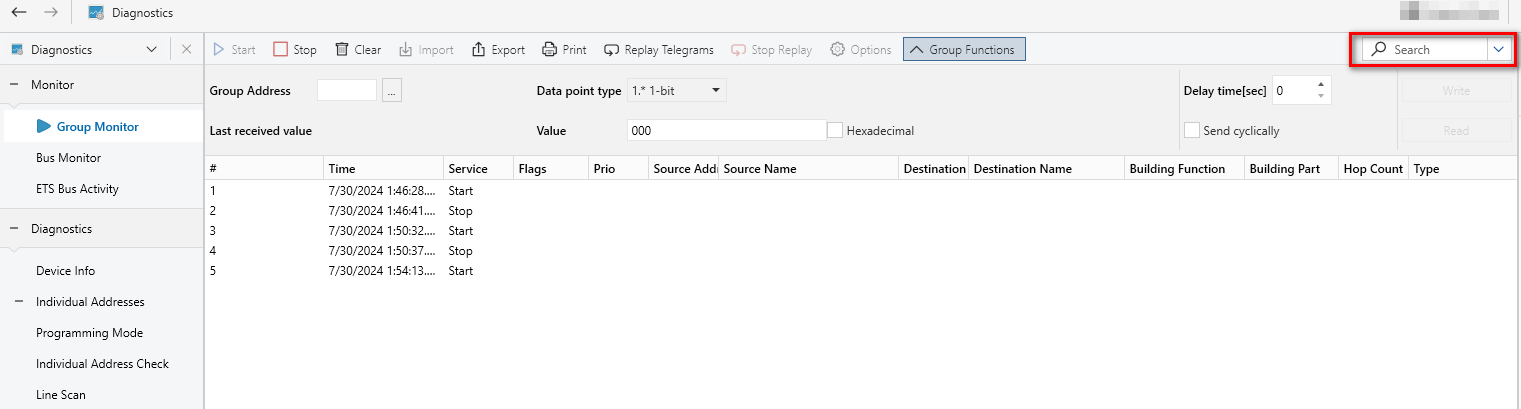

ETS监视器以表格形式显示有关记录报文的信息。 各字段的宽度和顺序可以自由调整。 另外也支持筛选特定信息的功能。 只有符合右上方字段中输入的过滤条件的信息，才会显示在监视器中。
菜单栏
| 菜单项 | 在.... 中有用 | 描述说明 |
| 开始 | 群组/总线/ETS总线活动 | 启动监视器：开始记录和播放报文。 在报文记录期间，“开始”按钮变灰 |
| 停止 | 群组/总线/ETS总线活动 | 停止监视器：停止报文记录和播放。 |
| 清除 | 群组/总线/ETS总线活动 | 清除窗口中的所有报文 |
| 导入 | 群组/总线/ETS总线活动 | 导入/打开先前记录的报文 |
| 导出 | 群组/总线/ETS总线活动 | 如果监控当前未激活，则导出/保存之前记录的报文 |
| 打印 | 群组/总线/ETS总线活动 | 允许通过打印对话框打印选定的报文或所有报文。 仅打印可见列； 根据它们的宽度百分比和横向打印格式 |
| 重播报文 | 群组 | 允许回放先前录制的（来自文件的）组报文。 |
| 停止重播 | 群组 | 停止重放先前记录的群组报文(从文件中)。 |
| 选项 | 群组/总线/ETS总线活动 | 触发、捕获和记录的监控设置可以在此处进行设置。 |
| 群组功能 | 群组 | 允许在多种选项设置下写入/读取组数据（有关更多信息，请参见下文） |
窗口列
| # | 报文计数器 |
| Time 时间 | 报文记录时间（计算机时间），以相应的格式显示（在监控选项中定义）。 |
| Service 业务 | 总线业务种类：
|
| 标志 |
控制信息：
|
| Prio 优先 | KNX报文优先级 |
| Source Address 来源址 | 发送方的物理地址 |
| Source Name 来源名称 | 发送方的名字（来自ETS项目数据） |
| 来源描述 | 来源的描述。 |
| Destination Address 目的址 |
可以是一个物理地址或一个组地址。 目标地址可能变化的进一步解释可以在ETS 监控器窗口的标志&目标地址栏中找到 |
| Destination Name 目的名称 | 目标名称： |
| 目标描述 | 目标描述 |
| 建筑功能 | 建筑功能名称 |
| 建筑构件 | 建筑部件名称 |
| 跳数 |
此列指示报文的跳数（当时）。 跳数也称为“路由计数器”。 |
| Type 种类 | KNX报文APCI服务解码 |
| DPT 数据格式 | DPT 数据格式 |
| Info 信息 | 其它KNX电讯的附加数据（内存数据或其它数据）
|
| 介质信息 | 媒介信息，用于电力线或是无线射频 |
| 安全 | KNX安全报文的附加信息，涉及哪种类型的连接（KNX IP安全=传输安全，KNX数据安全=数据安全） |
状态栏

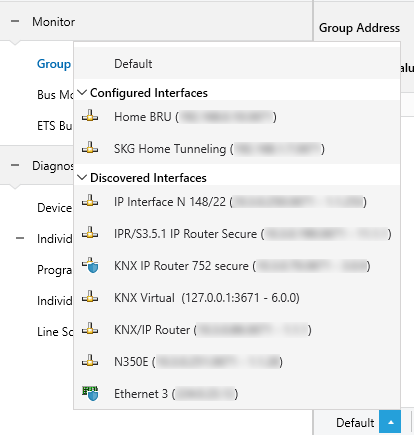

监视器状态栏位于监视器窗口底部，可通过单击 ""按钮并从显示的接口中选择一个，为监视会话明确选择接口（如果未选择任何接口，则 ETS 会选择最合适的接口，请参阅连接管理器）。
一旦选择了接口并启动监视器，就会显示以下接口信息：
- 设备名称
- 私有地址
- IP 地址（如适用）
- 域名地址（如适用）
- RF 模式(如果适用)
- 记录的报文数量
侧边栏

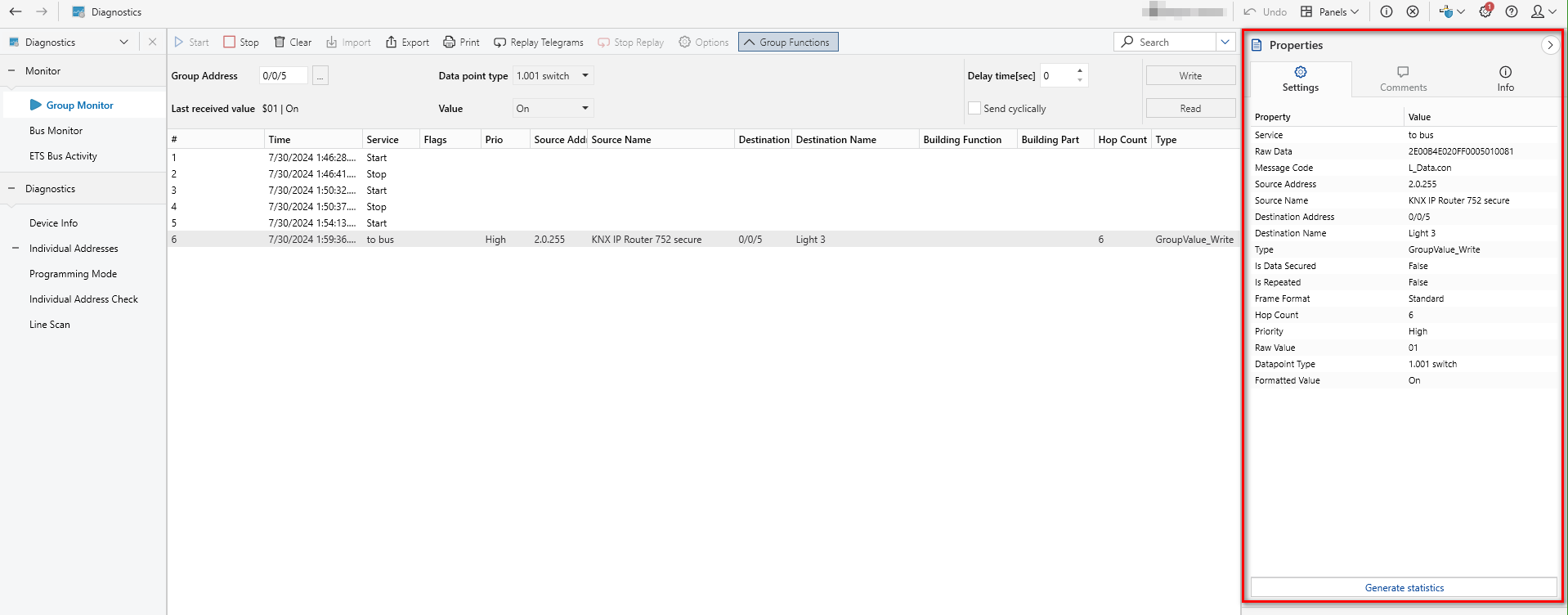

通过在监视器中标记特定的报文，ETS 将以扩展格式显示报文信息。 点击个别项目之表头可以依字母排序。
依所选用之 “监控” 模式，会显示包含下表之信息。
| Acknowledge 确认 | 确认 / 未确认 |
| APCI | 应用层控制信息：应用层消息的类型 |
| ConfirmFlag 确认旗标 | 是／非 |
| DataPointType数据点格式 | 数据点类型名称（如果项目已打开且已分配） |
| 解码的数据点值 | 解码的数据点值（例如开启、关闭、打开、关闭等） |
| Destination目的地 | 可以是一个物理地址或一个组地址。 |
| DestinationName目的地名 | 组地址名称；“-”如果组地址名称没有定义。 |
| 建筑功能 | 显示组地址链接到的功能名称。 |
| 建筑构件 | 显示功能链接到的以及组地址链接到的建筑部分名称。 |
| FrameFormat帧格式 | 报文格式：标准/扩展 |
| LocalizedType本地化种类 | KNX电讯APCI译码（写入，读取等） |
| MediumInfoRF RF信息 | RF主地址 |
| MessageCode讯息码 | 业务及所在层级 |
| Priority 优先等级 | 低，高，警示，系统 |
| RawData 原资料 | KNX总线报文原始数据（cEMI格式，由服务代码、服务数据组成，与总线上的报文并不一一对应） |
| RawDpValue 原资料值 | 数据点的原始数据 |
| RepeatedFlag 重复旗标 | 重复：是/否 |
| RoutingCounter 寻址计数器 | 寻址计数值 |
| Service 业务 | 由总线发／发至总线 |
| 来源 | 发讯装置之独立地址 |
| SourceName 来源名 | 设备名称；“-”如果设备名称没有定义。 |
| SystemBroadcastFlag 系统公告旗标 | 是／非 |
| TPCI | 传输层控制信息（Transport Layer Control Information） |
信息

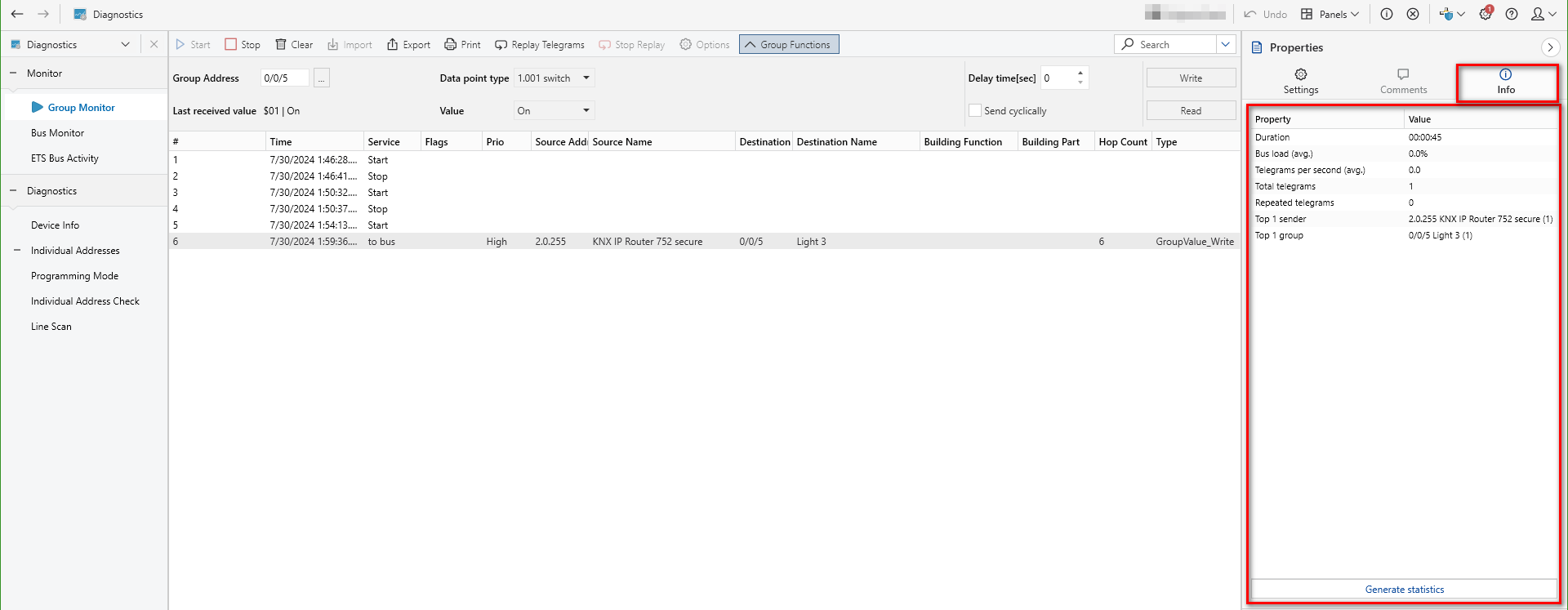

可以在侧边栏的属性窗口的“信息”选项卡中找到附加报文信息。 显示了以下属性
| Duration 时长 | 纪录总时长 |
| Bus load (avg.) 总线平均负荷 | 平均总线负荷 |
| Telegrams per second (avg.) 每秒平均电讯数 | 每秒平均传送之电讯数 |
| Total telegrams 总电讯 | 纪录到的总电讯数量 |
| Repeated telegrams 重发电讯 | 重发的电讯数量 |
| Busy telegrams 繁忙电讯 | 忙线的电讯数量 |
| Unconfirmed telegrams 未确认电讯 | 未确认的电讯数量 |
| Negative confirmed telegrams 负确认电讯 | 负确认的电讯数量 |
| Top x sender 首位发讯端 | 发出最多电讯的地址（及其数量） |
| Top x group 首位群组 | 接收最多电讯的地址（及其数量） |
侧边栏底部有一个“生成统计数据”按钮，使 ETS 用户能够生成统计数据，其中包含有关记录持续时间、项目统计数据、相应的发送方/接收方和群组通信统计数据（谁发送，谁没有发送？）等等。
- 当选择其他接口或启动/停止监视器时，不会重置统计信息。
- 只有当监视器中的记录内容被清除时，才会重置统计信息。
