Στο ETS υπάρχουν τρία εργαλεία διαθέσιμα για την καταγραφή, εμφάνιση, ανάλυση και αποστολή τηλεγραφημάτων KNX στο bus, καθώς και για την ανάγνωση ή την αποστολή τιμών διευθύνσεων ομάδων από έναν υπολογιστή με ETS:
- Παρακολούθηση Bus
- Παρακολούθηση Δραστηριότητας ETS Bus
- Παρακολούθηση Ομάδων
Η Παρακολούθηση Ομάδων και η Παρακολούθηση Bus είναι παρόμοιες, αλλά η Παρακολούθηση Ομάδων έχει δύο πρόσθετες λειτουργίες (βλ. πίνακα παρακάτω).
Και στις δύο Παρακολουθήσεις, θα πρέπει πρώτα να βεβαιωθείτε ότι έχει επιλεγεί η σωστή θύρα επικοινωνίας (στη γραμμή εργαλείων στην κορυφή). Η ρύθμιση ή η αλλαγή της σύνδεσης είναι δυνατή μόνο σε κατάσταση offline, δηλαδή εάν δεν έχει ξεκινήσει ακόμα καμία εγγραφή.

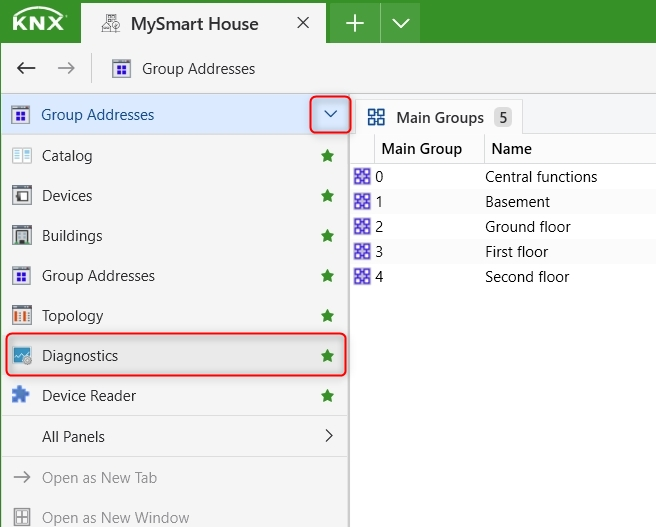

Για να εκκινήσετε οποιαδήποτε από τις Παρακολουθήσεις, μπορείτε είτε να αλλάξετε τον τύπο του πάνελ σε 'Διαγνωστικά' είτε από τον επιλογέα πάνελ και επιλέξτε το πάνελ 'Διαγνωστικά'.
Παρακολούθηση Bus
Η Παρακολούθηση Bus είναι απαραίτητη για την πλήρη καταγραφή και ανάλυση όλων των τηλεγραφημάτων bus σε πραγματικό χρόνο. Η Παρακολούθηση Bus απαιτεί μια ξεχωριστή αποκλειστική πρόσβαση στο Βus κατά τη διάρκεια της καταγραφής. Αυτό σημαίνει ότι κατά την διάρκεια της καταγραφής τηλεγραφημάτων μέσω της Παρακολούθησης Bus δεν μπορεί να ελεγχθεί καμία ατομική διεύθυνση, δεν μπορεί να γίνει καμία σάρωση γραμμής και δεν μπορεί να αναζητηθεί καμία συσκευή για το αν βρίσκεται σε λειτουργία προγραμματισμού.

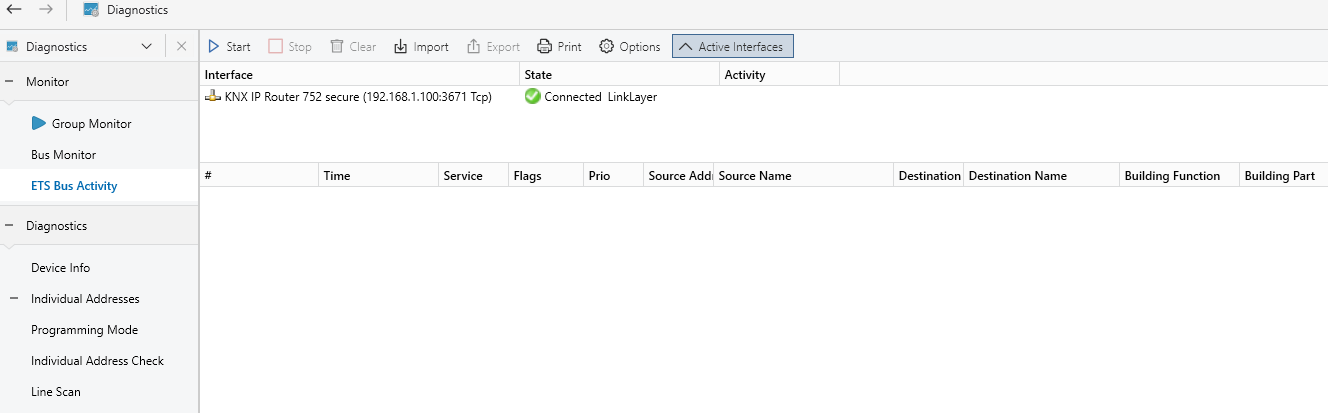

Παρακολούθηση Δραστηριότητας ETS Bus
Η Παρακολούθηση Δραστηριότητας ETS bus δεν ανοίγει μια δική της σύνδεση με την εγκατάσταση, αλλά «ακούει» αν οποιαδήποτε σύνδεση δημιουργείται από το ETS. Εάν δημιουργηθεί μια τέτοια σύνδεση, τότε αυτή η παρακολούθηση «εφάπτεται» σε αυτήν και εμφανίζει την κίνηση αυτής της σύνδεσης. Μόλις κλείσει μια τέτοια σύνδεση, τότε η Παρακολούθηση Δραστηριότητας ETS Bus διακόπτει και αυτή την καταγραφή της.
Η Παρακολούθηση Δραστηριότητας ETS Bus είναι ένας τρόπος για να έχετε μια επισκόπηση των συνδέσεων που έχουν χρησιμοποιηθεί και για ποιο λόγο όταν έχετε πολλαπλές συνδέσεις. Επιπλέον, η Παρακολούθηση Δραστηριότητας ETS Bus - παρακολουθεί όλες τις θύρες επικοινωνίας, απευθείας συνδέσεις IP και τοπικές θύρες επικοινωνίας USB και όχι μόνο τη θύρα επικοινωνίας στην οποία είστε συνδεδεμένοι.
Παρακολούθηση Ομάδων
Η Παρακολούθηση Ομάδων απαιτείται για την καταγραφή και ανάλυση των τηλεγραφημάτων ομάδων και για την ανάγνωση ή την αποστολή τιμών διευθύνσεων ομάδων από έναν υπολογιστή με ETS. Σε αντίθεση με την Παρακολούθηση Bus, η Παρακολούθηση Ομάδων δεν απαιτεί τη δική της αποκλειστική πρόσβαση στο bus για τη διάρκεια της καταγραφής. Αυτό σημαίνει ότι κατά την διάρκεια της καταγραφής τηλεγραφημάτων μέσω της Παρακολούθησης Ομάδων, είναι εφικτό να ελέγξετε για ατομικές διευθύνσεις, να κάνετε σάρωση γραμμής ή αναζήτηση συσκευών σε λειτουργία προγραμματισμού.

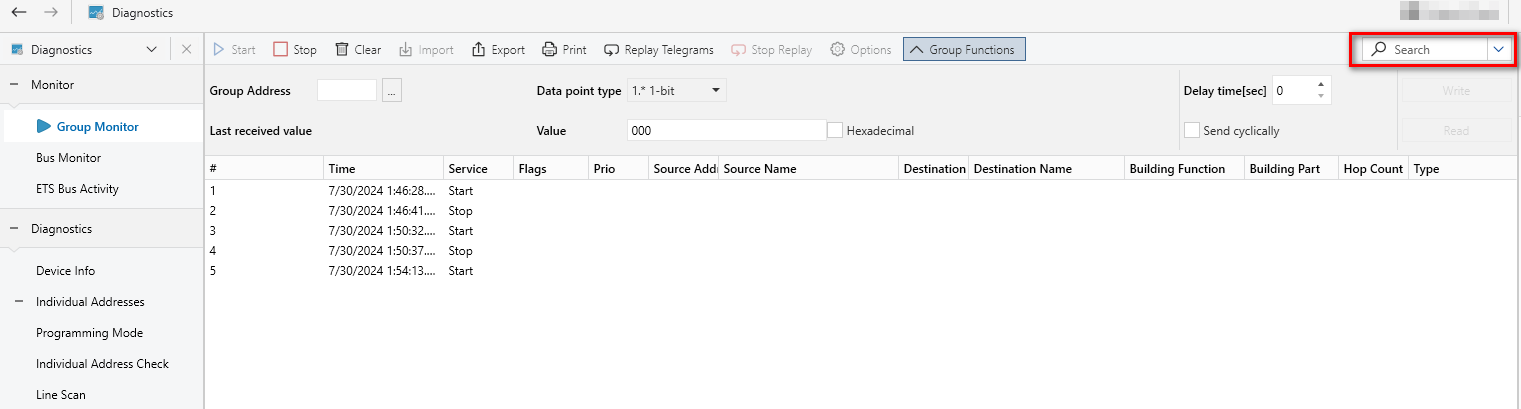

Όλες οι παρακολουθήσεις του ETS δείχνουν πληροφορίες σχετικά με τα τηλεγραφήματα που έχουν καταγραφεί σε μορφή πίνακα. Το πλάτος και η τακτοποίηση των στηλών μπορούν να τροποποιηθούν. Είναι δυνατόν επίσης να φιλτραριστούν πληροφορίες σύμφωνα με συγκεκριμένα κριτήρια. Μόνο τα στοιχεία (πληροφορίες) που ανταποκρίνονται στα κριτήρια φιλτραρίσματος και έχουν εισαχθεί στο πάνω δεξιά πεδίο θα εμφανίζονται σε αυτήν την Παρακολούθηση.
Γραμμή Μενού
| Στοιχείο μενού | Διαθέσιμο σε Παρακολούθηση... | Περιγραφή |
| Έναρξη | Ομάδων/Bus/Δραστηριότητα ETS Bus | Ξεκινά την παρακολούθηση: Ξεκινώντας την καταγραφή και την αναπαραγωγή τηλεγραφημάτων. Κατά τη διάρκεια της καταγραφής τηλεγραφημάτων ο διακόπτης «Έναρξη» γίνεται γκρι. |
| Διακοπή | Ομάδων/Bus/Δραστηριότητα ETS Bus | Σταματάει την παρακολούθηση: Σταματάει την καταγραφή και την αναπαραγωγή τηλεγραφημάτων. |
| Εκκαθάριση | Ομάδων/Bus/Δραστηριότητα ETS Bus | Εκκαθάριση όλων των τηλεγραφημάτων από το παράθυρο |
| Εισαγωγή | Ομάδων/Bus/Δραστηριότητα ETS Bus | Εισάγει/Ανοίγει τα προηγουμένως καταγεγραμμένα (αποθηκευμένα σε αρχείο) τηλεγραφήματα |
| Εξαγωγή | Ομάδων/Bus/Δραστηριότητα ETS Bus | Εξάγει/Αποθηκεύει σε αρχείο τα προηγουμένως καταγεγραμμένα τηλεγραφήματα, αν η παρακολούθηση δεν είναι ενεργή αυτή τη στιγμή |
| Εκτύπωση | Ομάδων/Bus/Δραστηριότητα ETS Bus | Επιτρέπει την εκτύπωση των επιλεγμένων τηλεγραφημάτων ή όλων των τηλεγραφημάτων μέσω του παραθύρου διαλόγου εκτύπωσης. Εκτυπώνονται μόνο οι ορατές στήλες; ανάλογα με το πλάτος τους σε ποσοστό και σε οριζόντια μορφή |
| Αναπαραγωγή Τηλεγραφημάτων | Ομάδων | Επιτρέπει την αναπαραγωγή των προηγουμένως καταγεγραμμένων τηλεγραφημάτων ομάδας (από ένα αρχείο). |
| Διακοπή επανάληψης | Ομάδων | Διακόπτει την αναπαραγωγή των προηγουμένως καταγεγραμμένων τηλεγραφημάτων ομάδας (από ένα αρχείο). |
| Επιλογές | Ομάδων/Bus/Δραστηριότητα ETS Bus | Εδώ μπορούν να γίνουν οι ρυθμίσεις παρακολούθησης για την έναρξη, την καταγραφή και την αποθήκευση τηλεγραφημάτων. |
| Λειτουργίες ομάδων | Ομάδων | Επιτρέπει την εγγραφή/ανάγνωση τιμών ομάδων με την επιλογή δημιουργίας διαφόρων ρυθμίσεων (δείτε αργότερα για περισσότερες πληροφορίες) |
Στήλες παραθύρων
| # | Μετρητής (αριθμός) τηλεγραφήματος |
| Ώρα | Ώρα καταγραφής τηλεγραφήματος (ώρα υπολογιστή), εμφανίζεται στην αντίστοιχη μορφή (ορίζεται στις επιλογές παρακολούθησης). |
| Υπηρεσία | Τύπος υπηρεσίας bus:
|
| Flags |
Πληροφορίες Ελέγχου:
|
| Προτ. | Προτεραιότητα τηλεγραφήματος ΚΝΧ |
| Διεύθυνση Προέλευσης | Ατομική διεύθυνση του αποστολέα |
| Ονομασία προέλευσης | Όνομα του αποστολέα (από τα δεδομένα του έργου ETS). |
| Περιγραφή προέλευσης | Η περιγραφή της πηγής. |
| Διεύθυνση Προορισμού |
Μπορεί να είναι μια ατομική διεύθυνση ή μια διεύθυνση ομάδας. Περαιτέρω εξηγήσεις σχετικά με τις δυνατές παραλλαγές στη διεύθυνση προορισμού μπορούν να βρεθούν στο Flags στηλών παραθύρων & Διεύθυνση προορισμού στις παρακολουθήσεις του ETS |
| Όνομα Προορισμού | Όνομα Προορισμού. |
| Περιγραφή Προορισμού | Περιγραφή του προορισμού. |
| Λειτουργία κτιρίου | Όνομα λειτουργίας κτιρίου |
| Τμήμα Κτιρίου | Όνομα τμήματος κτιρίου |
| Hop Count |
Αυτή η στήλη υποδεικνύει τον μετρητή hop του τηλεγραφήματος (εκείνη τη στιγμή) : Ο μετρητής hop είναι επίσης γνωστός ως «μετρητής δρομολόγησης». |
| Τύπος | Αποκωδικοποίηση υπηρεσίας τηλεγραφήματος APCI |
| DPT | Τύπος Datapoint |
| Πληροφορίες | Πρόσθετες πληροφορίες για τα δεδομένα του τηλεγραφήματος ΚΝΧ (δεδομένα που έχουν αναγνωστεί από την μνήμη της συσκευής και διάφορα άλλα δεδομένα).
|
| Πληροφ. Μέσου | Ειδικές πληροφορίες με βάση το μέσο μετάδοσης, χρησιμοποιήσιμες σε (PL) και ραδιοσήματα (RF) |
| Ασφάλεια | Πρόσθετες πληροφορίες για Ασφαλή τηλεγραφήματα KNX, ανάλογα με τον τύπο (Ασφάλεια KNX IP = ασφάλεια μεταφοράς, Ασφάλεια Δεδομένω KNX = ασφάλεια δεδομένων) |
Γραμμή κατάστασης
Η γραμμή κατάστασης της παρακολούθησης βρίσκεται στο κάτω μέρος του παραθύρου παρακολούθησης και επιτρέπει τη ρητή επιλογή μιας θύρας επικοινωνίας για τη συνεδρία παρακολούθησης, κάνοντας κλικ στο κουμπί '' και επιλέγοντας μια από τις εμφανιζόμενες θύρες επικοινωνίας (εάν δεν έχει επιλεγεί καμία, τότε το ETS επιλέγει την πιο κατάλληλη θύρα επικοινωνίας, βλ. Διαχείριση συνδέσεων).
Μόλις επιλεγεί μια θύρα επικοινωνίας και ξεκινήσει η παρακολούθηση, εμφανίζονται οι ακόλουθες πληροφορίες θύρας επικοινωνίας:
- Όνομα συσκευής
- Ατομική διεύθυνση
- Διεύθυνση IP (εάν υπάρχει)
- Διεύθυνση Τομέα (εάν υπάρχει)
- Λειτουργία RF (εάν υπάρχει)
- Αριθμός καταγεγραμμένων τηλεγραφημάτων
Πλευρική Μπάρα

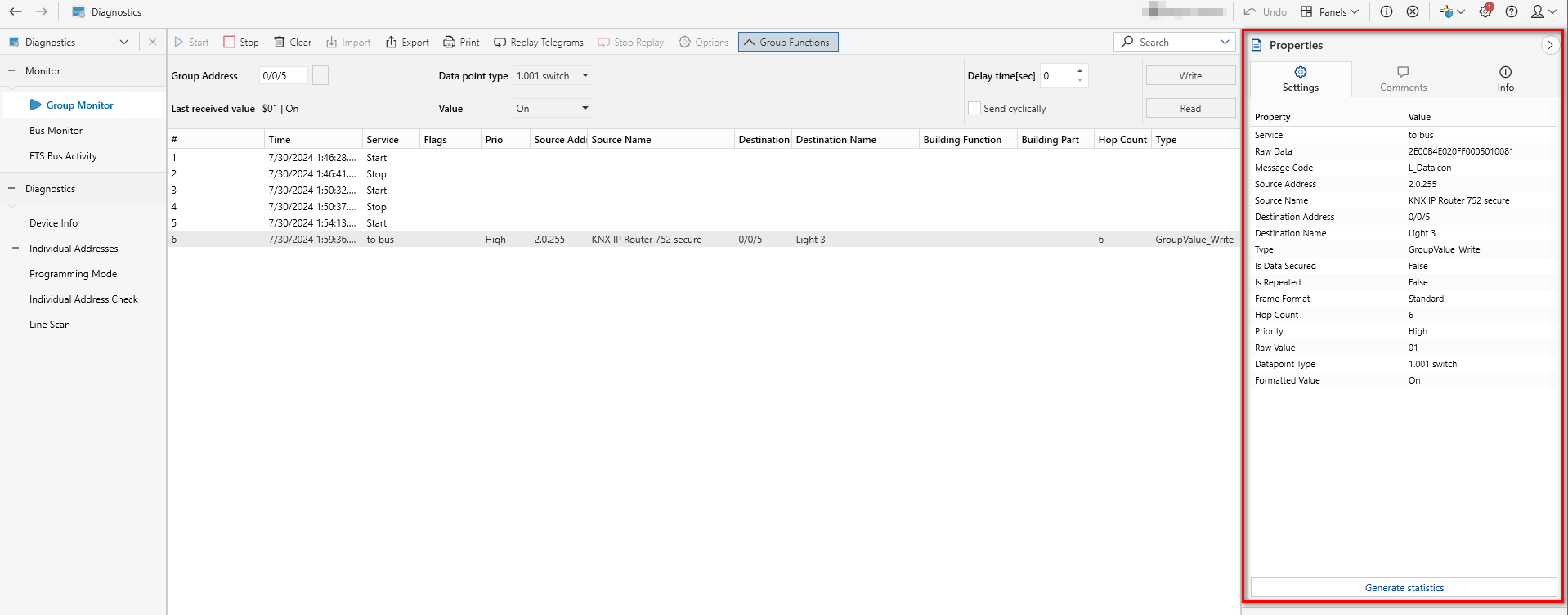

Κάνοντας κλικ σε ένα συγκεκριμένο τηλεγράφημα στην Παρακολούθηση, το ETS θα εμφανίσει τις πληροφορίες του τηλεγραφήματος αυτού σε εκτεταμένη μορφή στην πλευρική μπάρα. Οι διάφορες ιδιότητες μπορούν να ταξινομηθούν αλφαβητικά κάνοντας κλικ στην κεφαλίδα της Ιδιότητας.
Ανάλογα με το αν χρησιμοποιείται η Παρακολούθηση Bus, ή η Παρακολούθηση Ομάδων, εμφανίζονται οι ακόλουθες πληροφορίες τηλεγραφήματος:
| Αναγνώριση | Αναγνωρισμένο / Μη Αναγνωρισμένο |
| APCI | Πληροφορίες Eλέγχου Eπιπέδου Eφαρμογής: Τύπος μηνύματος επιπέδου εφαρμογής |
| ConfirmFlag | Αληθές / Ψευδές |
| DataPointType | Όνομα του Datapoint (αν το έργο είναι ανοιχτό και προσδιορισμένο) |
| DecodedDpValue | Αποκωδικοποιημένη τιμή Datapoint (π.χ., On, Off, Ανοιχτό, Κλειστό, κλπ...) |
| Destination | Μπορεί να είναι μια ατομική διεύθυνση ή μια διεύθυνση ομάδας. |
| DestinationName | Όνομα διεύθυνσης ομάδας, «-» εάν δεν έχει οριστεί το όνομα της διεύθυνσης ομάδας. |
| Λειτουργία κτιρίου | Εμφανίζει το όνομα της λειτουργίας με την οποία συνδέεται η διεύθυνση ομάδας. |
| Τμήμα Κτιρίου | Εμφανίζει το όνομα του τμήματος κτιρίου με το οποίο συνδέεται μια λειτουργία με την οποία συνδέεται η διεύθυνση ομάδας. |
| FrameFormat | Μορφή τηλεγραφήματος: Τυπικό/Εκτεταμένο |
| LocalizedType | Αποκωδικοποιημένο APCI Service του KNX τηλεγραφήματος (Εγγραφή, Ανάγνωση…) |
| MediumInfoRF | Η διεύθυνση τομέα σε KNX RF |
| MessageCode | Τύπος υπηρεσίας και διαβάθμισης |
| Priority | Χαμηλή, υψηλή, συναγερμός, σύστημα |
| RawData | Δεκαεξαδική μορφή ενός τηλεγραφήματος ΚΝΧ (μορφή cEMI, αποτελούμενη από τον κωδικό υπηρεσίας, τα δεδομένα υπηρεσίας, δεν αντιστοιχεί στο τηλεγράφημα του bus σε κάθε λεπτομέρεια) |
| RawDpValue | Δεκαεξαδική μορφή της τιμής του datapoint |
| RepeatedFlag | Επανάληψη: Αληθές/Ψευδές |
| RoutingCounter | Τιμή του μετρητή routing |
| Υπηρεσία | Από ή προς το bus |
| Πηγή | Ατομική διεύθυνση του αποστολέα |
| SourceName | Όνομα συσκευής; "-" αν το όνομα της συσκευής δεν έχει οριστεί. |
| SystemBroadcastFlag | Αληθές / Ψευδές |
| TPCI | Πληροφορία ελέγχου του Transport-Schicht |
Πληροφορίες

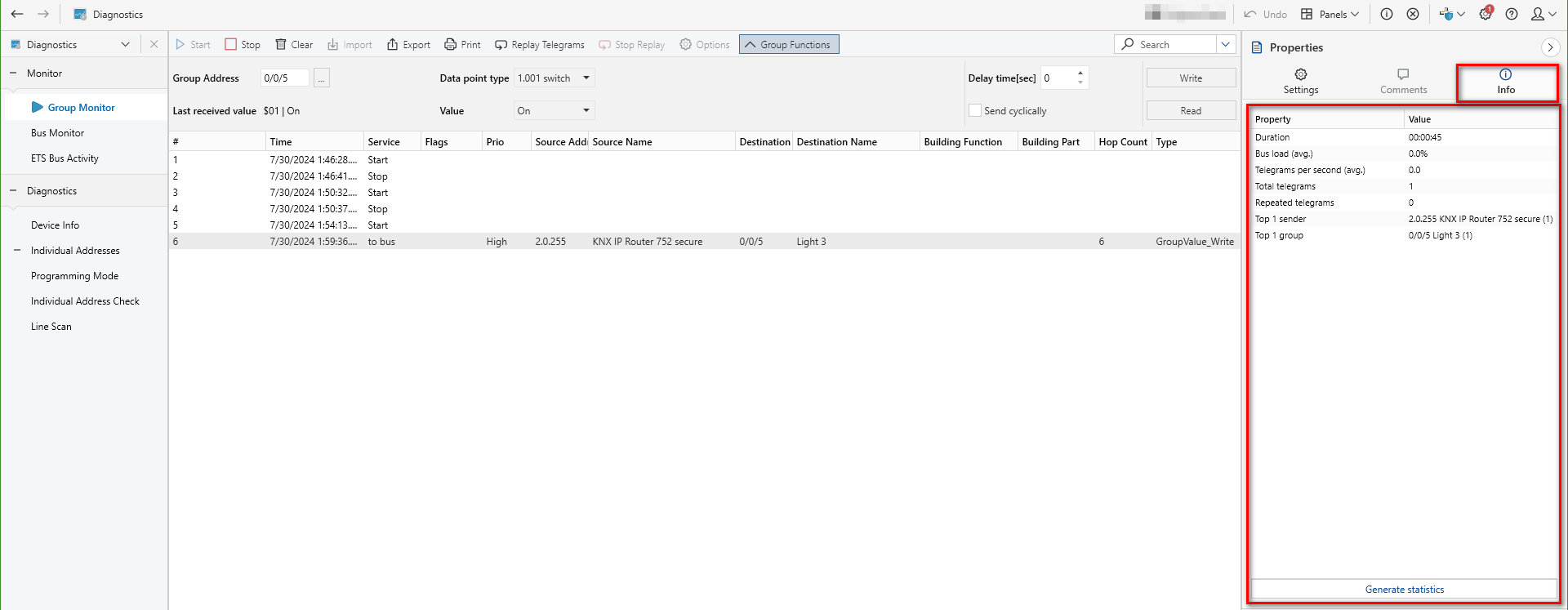

Πρόσθετες πληροφορίες τηλεγραφήματος μπορούν να βρεθούν στην καρτέλα «Πληροφορίες» του παραθύρου ιδιοτήτων στην πλευρική μπάρα. Εμφανίζονται οι ακόλουθες ιδιότητες
| Διάρκεια | Συνολική διάρκεια της καταγραφής |
| Φόρτιση της γραμμής Bus (M.O.) | Μέσος όρος φορτίου bus |
| Τηλεγραφήματα ανά δευτερ. (Μ.Ο.) | Μέσος όρος των τηλεγραφημάτων στο bus, ανά δευτερόλεπτο |
| Συνολικά τηλεγραφήματα | Συνολικός αριθμός των καταγεγραμμένων τηλεγραφημάτων |
| Επαναλαμβανόμενα τηλεγραφήματα | Αριθμός επαναλαμβανόμενων τηλεγραφημάτων |
| Απασχολημένα τηλεγραφήματα | Αριθμός τηλεγραφημάτων «Απασχολημένο» |
| Μη επιβεβαιωμένα τηλεγραφήματα | Αριθμός μη επιβεβαιωμένων τηλεγραφημάτων |
| Αρνητικά επιβεβαιωμένα τηλεγραφήματα | Αριθμός αρνητικά επιβεβαιωμένων τηλεγραφημάτων |
| Κορυφαίος x αποστολέας | Ατομική διεύθυνση της συσκευής που έστειλε τα περισσότερα τηλεγραφήματα στο bus (και πόσες φορές τα έστειλε) |
| Κορυφαία x ομάδα | Η πιο χρησιμοποιημένη διεύθυνση προορισμού στο bus (και πόσες φορές εμφανίστηκε) |
Υπάρχει ένα κουμπί «Δημιουργία Στατιστικών» στο κάτω μέρος της πλευρικής μπάρας που επιτρέπει στο χρήστη του ETS να παράγει στατιστικά στοιχεία με πληροφορίες σχετικά με τη διάρκεια της καταγραφής, στατιστικά στοιχεία έργου, αντίστοιχους αποστολείς / δέκτες και στατιστικά επικοινωνίας ομάδων (ποιος έστελνε, ποιος όχι;) κλπ.
- Τα στατιστικά δεν επαναφέρονται ούτε όταν επιλεγεί μια άλλη θύρα επικοινωνίας ούτε όταν η παρακολούθηση εκκινήσει/διακοπεί.
- Τα στατιστικά επαναφέρονται μόνο όταν καθαριστεί το περιεχόμενο των καταγραφών στην παρακολούθηση.
