Το παράθυρο «Επιλογές» ανοίγει μόνο αν έχει διακοπεί η καταγραφή τηλεγραφημάτων. Οι ακόλουθες επιλογές είναι διαθέσιμες και για τους δύο τύπους παρακολούθησης:
- Γενικά
- Καταγραφή
- Χρωματισμός
- Συνθήκες

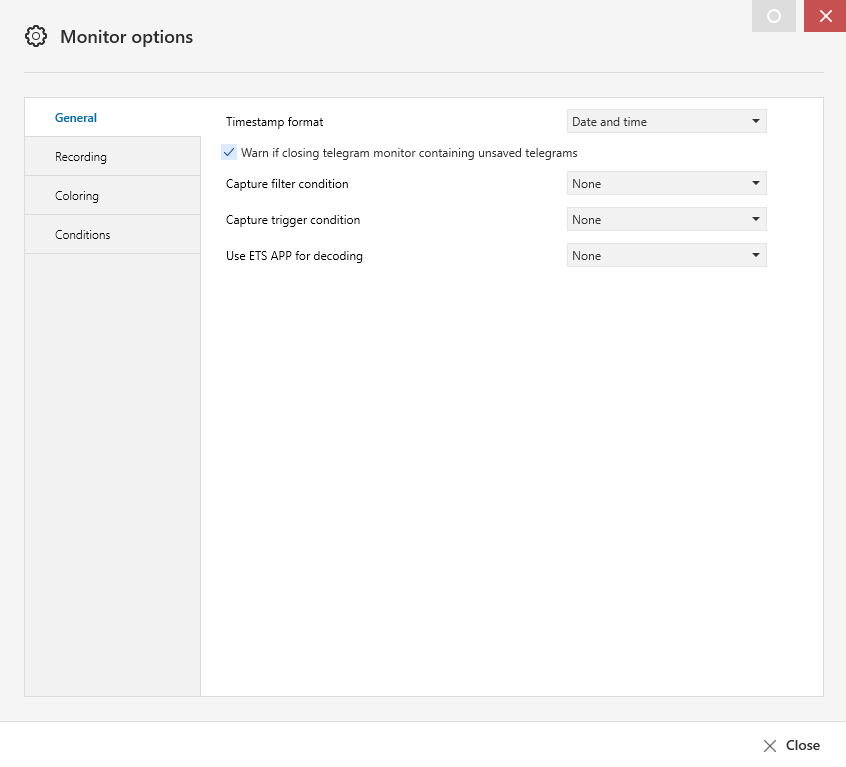

Γενικά
| Επιλογή | Περιγραφή |
| Μορφή χρονοσφραγίδας | Μορφή της στήλης Ώρα στην παρακολούθηση. Πιθανές τιμές είναι:
|
| Προειδοποίησε εάν κατά το κλείσιμο της παρακολούθησης τηλεγραφημάτων περιέχονται μη αποθηκευμένα τηλεγραφήματα | Όταν απενεργοποιείται αυτή η επιλογή, δεν εμφανίζεται καμία ειδοποίηση για αποθήκευση των καταγεγραμμένων τηλεγραφημάτων πριν κλείσει το παράθυρο καταγραφής. |
| Καταγραφή συνθήκης φίλτρου | Το «σημείο» στο οποίο ξεκινά η καταγραφή τηλεγραφημάτων εξαρτάται από αυτή την (προκαθορισμένη ή ορισμένη από το χρήστη) κατάσταση. Τα τηλεγραφήματα που δεν πληρούν αυτή την συνθήκη θα αγνοηθούν. |
| Χρήση συνθήκη φίλτρου κατά τη φόρτωση από αρχείο | Αν επιλεγεί, οι συνθήκες του φίλτρου εφαρμόζονται επίσης όταν τα τηλεγραφήματα φορτώνονται από ένα αρχείο (για να μειωθεί η ποσότητα του περιεχομένου που εμφανίζεται). |
| Καταγραφή συνθήκης ενεργοποίησης | Το «σημείο» στο οποίο ξεκινά η εμφάνιση των τηλεγραφημάτων εξαρτάται από αυτή την (προκαθορισμένη ή ορισμένη από το χρήστη) κατάσταση. Τα τηλεγράμματα που δεν πληρούν την συνθήκη θα αγνοηθούν. Για να επεξεργαστεί ένα τηλεγράφημα εδώ, πρέπει πρώτα να πληροί την συνθήκη του φίλτρου καταγραφής! Είναι δυνατόν να προσδιοριστεί ο αριθμός των τηλεγραφημάτων πριν οριστεί η ενεργοποίηση της συνθήκης καταγραφής, καθώς επίσης να περιοριστεί ο αριθμός των πακέτων που λαμβάνονται αφότου η συνθήκη ενεργοποίησης εκπληρωθεί. |
| Χρήση ETS Εφαρμογής για αποκωδικοποίηση | Αν μία ή περισσότερες ETS Εφαρμογές αποκωδικοποίησης από κατασκευαστές KNX είναι εγκατεστημένη, τότε επιλέγεται η αντίστοιχη ενεργή ETS Εφαρμογή αποκωδικοποίησης. Δεν είναι δυνατή η πολλαπλή επιλογή ή κλιμάκωση (ταυτόχρονη εκτέλεση, π.χ. διαδοχικά) αποκωδικοποιητών. |

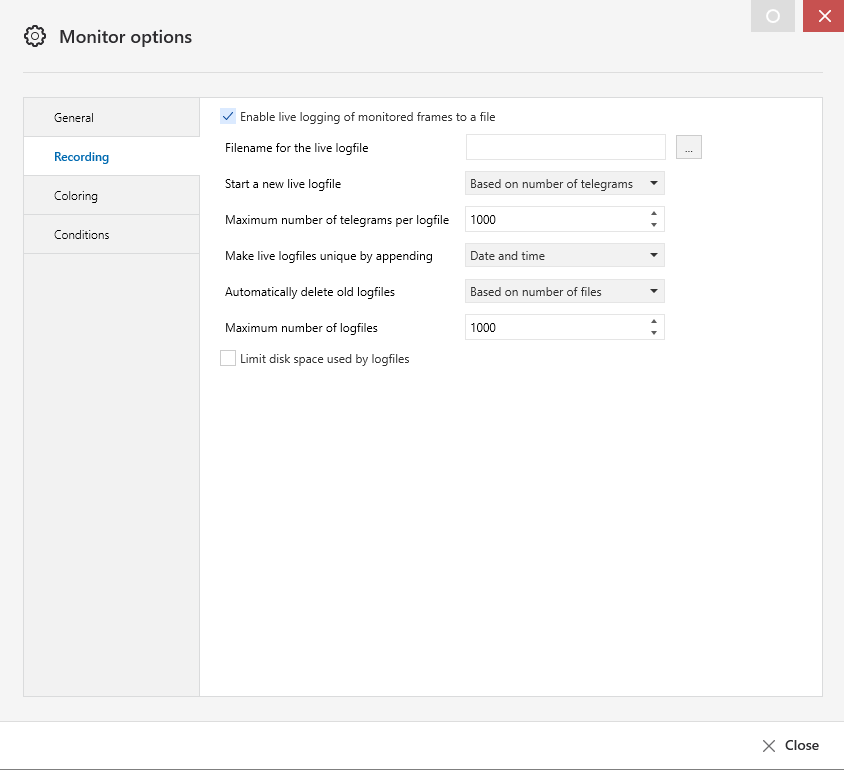

Καταγραφή
Τα καταγεγραμμένα τηλεγραφήματα μπορούν να αποθηκευτούν σε ένα αρχείο στον τοπικό υπολογιστή ή σε έναν υπολογιστή συνδεδεμένο σε δίκτυο/Cloud, για μετέπειτα ανάλυση.
| Επιλογή | Περιγραφή |
| Ενεργοποιήστε την ζωντανή καταγραφή των παρακολουθούμενων καρέ σε ένα αρχείο | Αυτή η επιλογή καθορίζει αν τα τηλεγραφήματα που καταγράφονται από τη λειτουργία παρακολούθησης θα αποθηκεύονται άμεσα. Όλες οι άλλες επιλογές σε αυτή τη σελίδα είναι απενεργοποιημένες εφόσον αυτή η επιλογή δεν είναι ενεργοποιημένη. |
| Όνομα αρχείου για το αρχείο ζωντανής καταγραφής | Επιλογή της διαδρομής και του ονόματος αρχείου. Η μορφή του αρχείου καταγραφής είναι XML, το περιεχόμενο μνήμης του αρχείου είναι πάντα σε μορφή ETS6. |
| Ξεκινήστε ένα νέο αρχείο καταγραφής live | Αυτή η επιλογή καθορίζει πότε πρέπει να δημιουργηθεί ένα νέο αρχείο καταγραφής, π.χ. με βάση τον αριθμό των τηλεγραφημάτων, κάθε ώρα, κάθε μέρα, κάθε εβδομάδα, κάθε μήνα ή κάθε χρόνο. Όταν ενεργοποιηθεί η επιλογή «Μέγιστος αριθμός τηλεγραφημάτων» είναι δυνατή η εισαγωγή μίας τιμής στο παρακάτω πεδίο «Μέγιστος αριθμός τηλεγραφημάτων ανά αρχείο καταγραφής». Πρέπει να είναι σίγουρο ότι το όνομα του αρχείου θα είναι μονοσήμαντο, και θα περιλαμβάνει
Ενεργοποιώντας την επιλογή Αυτόματη διαγραφή παλαιών αρχείων καταγραφής μπορείτε να καθορίσετε εάν τα παλιά αρχεία καταγραφής πρέπει να διαγραφούν ή όχι. Αν επιλεγεί η επιλογή 'Με βάση τον αριθμό αρχείων', το πεδίο 'Μέγιστος αριθμός αρχείων καταγραφής' είναι ενεργοποιημένο.
|
| Περιορισμός χώρου δίσκου που χρησιμοποιείται από τα αρχεία καταγραφής | Χρησιμοποιήστε αυτή την επιλογή για να ενεργοποιήσετε το μέγιστο χώρο στο δίσκο που χρησιμοποιείται για αρχεία καταγραφής. |
| Περιορισμός χώρου στο δίσκο για τα αρχεία καταγραφής | Εισάγετε το όριο χώρου στο δίσκο για τα αρχεία καταγραφής. |

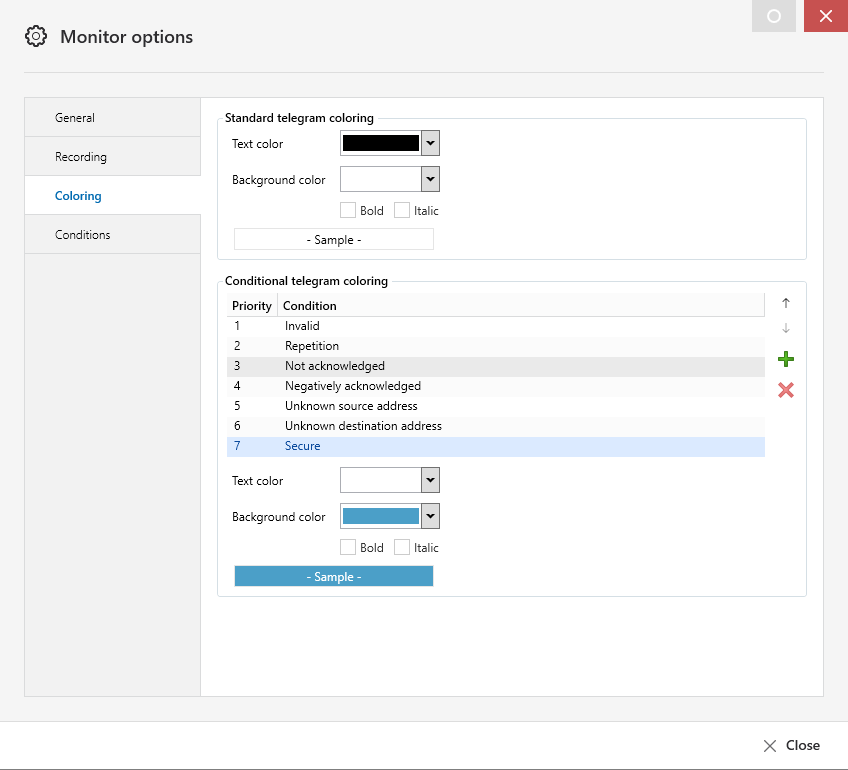

Χρωματισμός
Σε αυτό το παράθυρο είναι δυνατή η τροποποίηση του χρώματος κειμένου και φόντου των διαφόρων τηλεγραφημάτων, π.χ. για επαναλήψεις τηλεγραφημάτων ή λανθασμένα τηλεγραφήματα.
| Επιλογή | Περιγραφή |
| Τυποποιημένος χρωματισμός τηλεγραφήματος |
Καθορίζει το χρώμα κειμένου/φόντου για τα τηλεγραφήματα που δεν πληρούν καμία συνθήκη. |
| Χρωματισμός τηλεγραφήματος υπό συνθήκες |
Καθορίζει το χρώμα κειμένου/φόντου για τα τηλεγραφήματα που πληρούν μία συνθήκη.
|

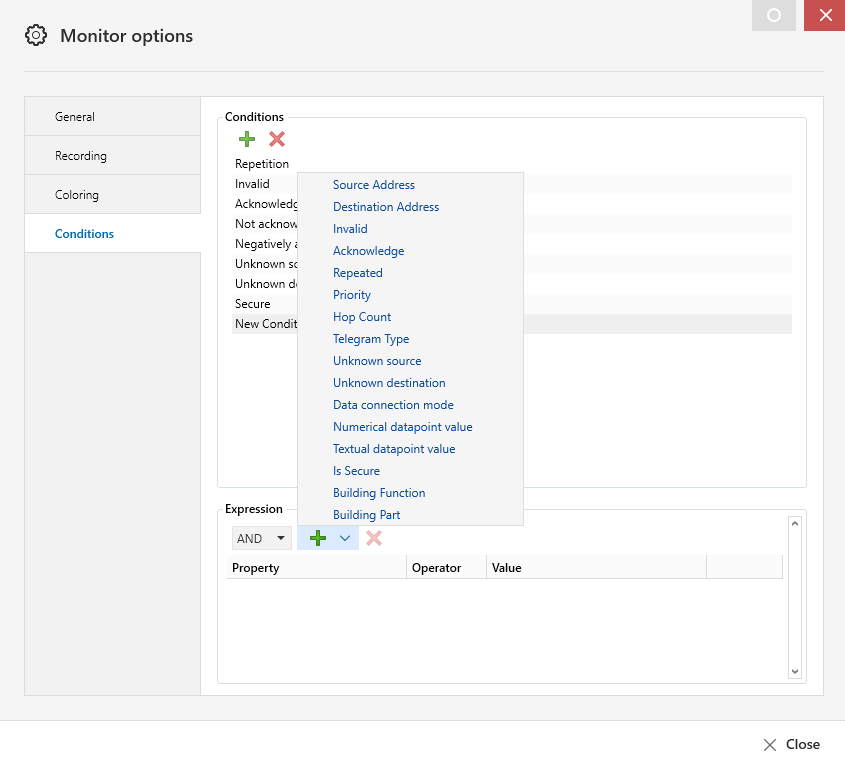

Συνθήκες
Μπορείτε να προσθέσετε περισσότερες συνθήκες στις τυποποιημένες συνθήκες καταγραφής πατώντας το κουμπί «+» στο παράθυρο «Συνθήκες». Όταν, π.χ. η «Διεύθυνση προέλευσης» είναι επιλεγμένη, είναι δυνατόν να φιλτράρετε τηλεγραφήματα από μια συγκεκριμένη ατομική διεύθυνση.
Χάρη σε αυτή την επιλογή φίλτρου, είναι δυνατόν να προσδιοριστεί ο αριθμός των τηλεγραφημάτων που εμφανίζονται (δεν έχει καμία επίδραση στην καταγραφή τηλεγραφημάτων). Αυτό είναι σίγουρα μια πολύ χρήσιμη λειτουργία σε μεγάλες εγκαταστάσεις με αυξημένη κυκλοφορία τηλεγραφημάτων στο bus. Το ETS εμφανίζει από προεπιλογή όλα τα τηλεγραφήματα.
| Επιλογή | Περιγραφή |
| Συνθήκες | Παραθέτει όλες τις συνθήκες (προεπιλεγμένες του ETS και καθορισμένες από το χρήστη).
|
| Έκφραση |
Ορίζει τη συνθήκη. Μπορούν να ρυθμιστούν έως πέντε ανεξάρτητα μέρη έκφρασης. Όλα αυτά μπορεί να συνδυαστούν με τον χειριστή «AND» ή «OR».
|
