Σε αντίθεση με την Παρακολούθηση Bus, η Παρακολούθηση Ομάδων προσφέρει τη δυνατότητα:
- ανάγνωση της τρέχουσας κατάστασης ενός αντικειμένου επικοινωνίας
- ανάγνωση/αντικατάσταση της τρέχουσας κατάστασης ενός αντικειμένου επικοινωνίας.

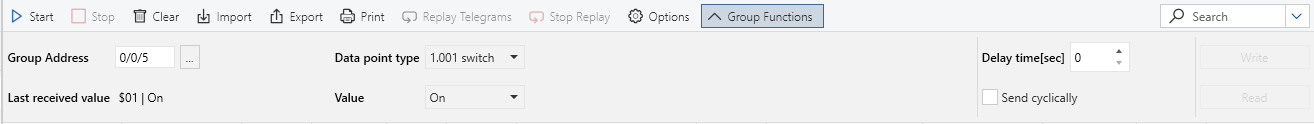

Επισκόπηση των πιθανών λειτουργιών όταν η «Λειτουργίες Διευθ.Ομάδων» έχει επιλεγεί στην Παρακολούθηση Ομάδων:
| Επιλογή | Περιγραφή |
| Διεύθυνση Ομάδας | Διεύθυνση ομάδας που πρέπει να διαβαστεί. Χρησιμοποιήστε το κουμπί (...) από τα δεξιά για να επιλέξετε μια διεύθυνση ομάδας από το τρέχον επιλεγμένο έργο. Οι διευθύνσεις ομάδων ταξινομούνται στο πλαίσιο επιλογής σε αύξουσα σειρά σύμφωνα με την τιμή διεύθυνσης ομάδας (πράγμα που σημαίνει ότι η πρώτη πιθανή διεύθυνση ομάδας στη λίστα είναι 0/0/1). |
| Τύπος σημείου δεδομένων | Χειροκίνητη επιλογή ενός τύπου Datapoint. Αυτό ορίζει τους κανόνες αποκωδικοποίησης της τιμής διεύθυνσης ομάδας, που εφαρμόζονται για την αποκωδικοποίηση (λήψη τηλεγραφήματος, λειτουργία ανάγνωσης/εγγραφής). |
| Τελευταία ληφθείσα τιμή | Η τελευταία τιμή που έχει ληφθεί από το bus για την επιλεγμένη διεύθυνση ομάδας. |
| Τιμή | Η τιμή που θα αποσταλεί, αποκωδικοποιημένη σύμφωνα με τον επιλεγμένο τύπο σημείου δεδομένων (datapoint) ή ως δεκαεξαδική τιμή. |
| Αποστολή κυκλικά | Στέλνει ένα τηλεγράφημα κυκλικά. Όταν ενεργοποιηθεί, ο χρόνος καθυστέρησης (δείτε παρακάτω) ορίζεται αυτόματα σε 1 δευτερόλεπτο. |
| Χρόνος καθυστέρησης [δευτερ.] | Χρόνος καθυστέρησης σε δευτερόλεπτα μέχρι την αποστολή του πρώτου τηλεγραφήματος ή του διαστήματος μεταξύ δύο τηλεγραφημάτων (0...3600) |
| Εγγραφή | Αποστέλλει ένα τηλεγράφημα «group address value write» στο bus, για να αποστείλει την τιμή μιας διεύθυνσης ομάδας |
| Ανάγνωση | Αποστέλλει ένα τηλεγράφημα «group address value read» στο bus, για να διαβάσει την τιμή μιας διεύθυνσης ομάδας |

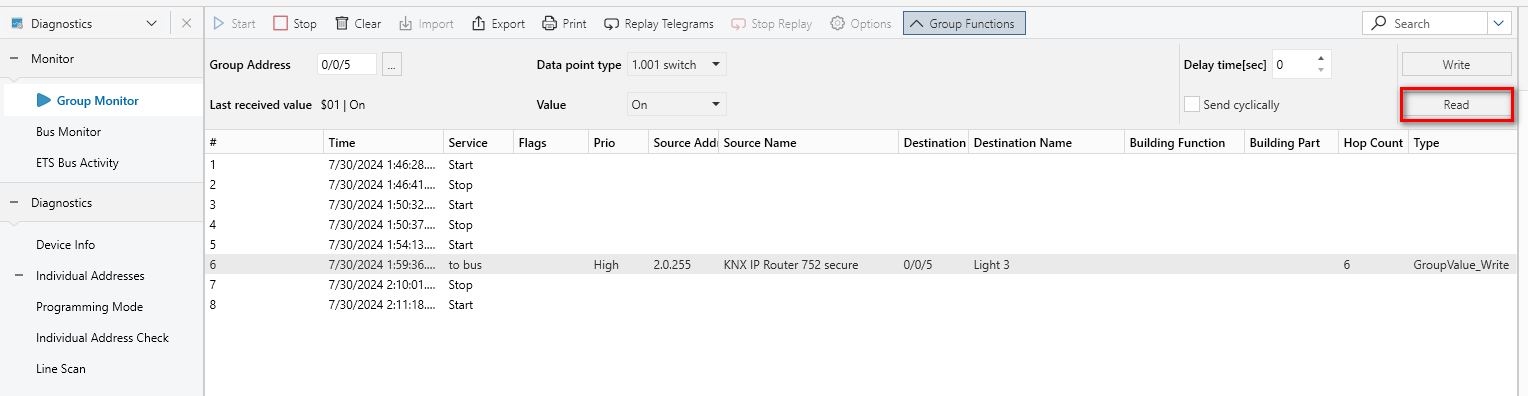

Ανάγνωση τιμής διεύθυνσης ομάδας
Αρχικά, βεβαιωθείτε ότι το κουμπί «Λειτουργίες Διευθ.ομάδων» είναι πατημένο στο παράθυρο της Παρακολούθησης Ομάδων. Πατήστε το κουμπί «'Έναρξη» και εισάγετε μια διεύθυνση ομάδας στο κενό πεδίο «Διεύθυνση Ομάδας» ή επιλέξτε μια διεύθυνση ομάδας από τη λίστα με τις υπάρχουσες διευθύνσεις ομάδων στο τρέχον έργο πατώντας το σύμβολο «...».
Πατήστε το κουμπί «Ανάγνωση» για να στείλετε ένα αίτημα ανάγνωσης στο bus. Το τηλεγράφημα που προκύπτει εμφανίζει τον τύπο «GroupValueRead» στη στήλη «Τύπος» και δεν εμφανίζει καμία τιμή στη στήλη «Πληροφορίες». Η διεύθυνση προέλευσης στο τηλεγράφημα είναι η ατομική διεύθυνση της θύρας επικοινωνίας bus. Η τιμή του τηλεγραφήματος απόκρισης (Στήλη «Τύπος» δείχνει «GroupValueResponse») εμφανίζεται στη στήλη «Πληροφορίες».
Τιμές πριν από ένα σύμβολο $-είναι δεκαεξαδικές τιμές.
Μπορούν να αναγνωστούν μόνο αντικείμενα ομάδας στα οποία έχει ενεργοποιηθεί το Flag Ανα. Αν ερωτηθούν διευθύνσεις ομάδων οι οποίες δεν έχουν καταχωρηθεί σε αντικείμενα επικοινωνίας σαν αποστέλλουσες, τότε η απόκριση θα αποσταλεί με μια άλλη διεύθυνση ομάδας (με τη διεύθυνση ομάδας που έχει οριστεί σαν αποστέλλουσα) από αυτό που χρησιμοποιήθηκε στο αίτημα ανάγνωσης.

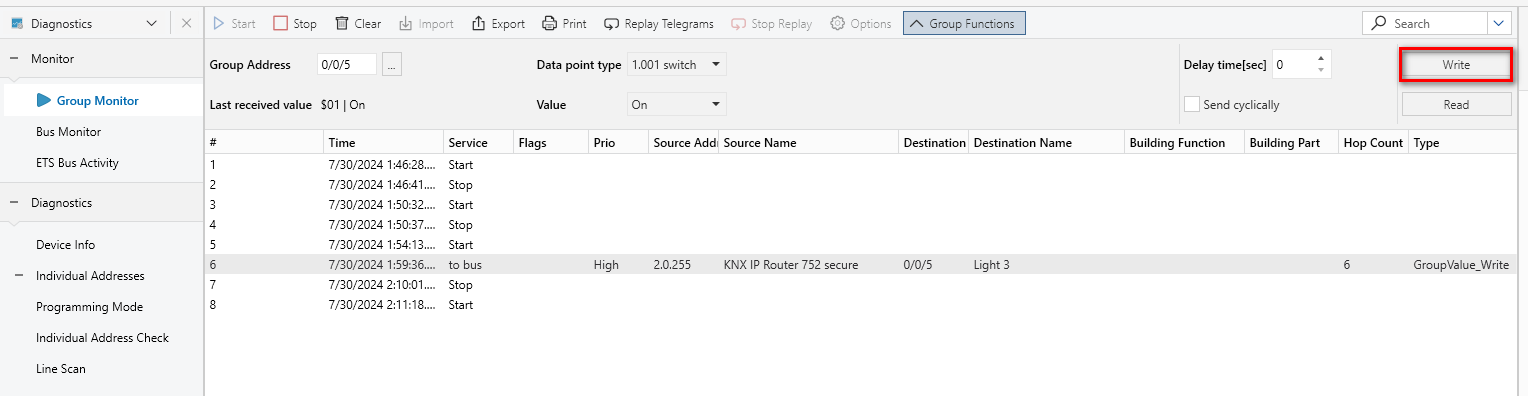

Εγγραφή τιμής διεύθυνσης ομάδας
Αρχικά, βεβαιωθείτε ότι το κουμπί «Λειτουργίες Διευθ.ομάδων» είναι πατημένο στο παράθυρο της Παρακολούθησης Ομάδων. Πατήστε το κουμπί «Έναρξη» και εισάγετε μια διεύθυνση ομάδας στο κενό πεδίο «Διεύθυνση Ομάδας» ή επιλέξτε μια διεύθυνση ομάδας από τη λίστα με τις υπάρχουσες διευθύνσεις ομάδων στο τρέχον έργο πατώντας το σύμβολο «....».
Επιλέξτε τον κατάλληλο τύπο datapoint από το πεδίο Τύπος σημείου δεδομένων, καθώς και την τιμή των χρήσιμων δεδομένων που πρέπει να σταλούν. Ο χρόνος καθυστέρησης σε δευτερόλεπτα μπορεί να ρυθμιστεί, έτσι ώστε το τηλεγράφημα να αποστέλλεται μόνο μετά τον καταχωρημένο χρόνο καθυστέρησης. Επιλέγοντας το πεδίο Κυκλική αποστολή ανοίγει αυτόματα η επιλογή Χρόνος καθυστέρησης[δευτ]. Στην τελευταία περίπτωση, μπορεί για παράδειγμα να αποστέλλεται ένα τηλεγράφημα κάθε δύο δευτερόλεπτα.
Αφού το τηλεγράφημα έχει σταλεί, το ETS εμφανίζει το απεσταλμένο τηλεγράφημα και πιθανά απαντητικά τηλεγραφήματα στο πεδίο της λίστας.
