La ventana de 'Opciones' solamente se abre si se ha detenido la grabación de telegramas. Las siguientes opciones están disponibles para ambos Monitores:
- General
- Grabando
- Colores
- Condiciones

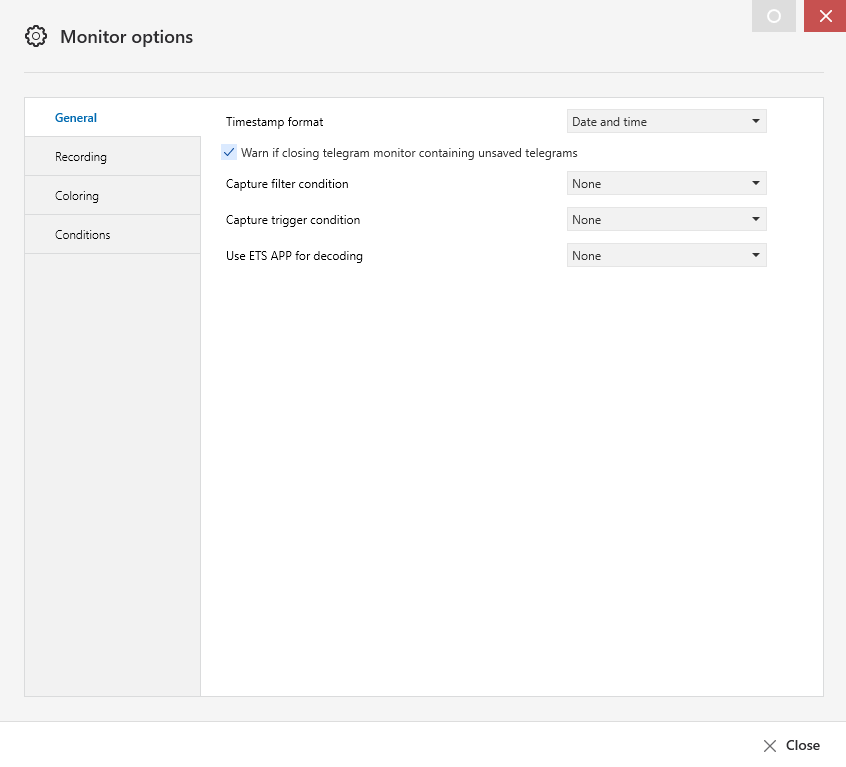

General
| Opción | Descripción |
| Formato de fecha de registro | Formato de la columna de Tiempo en el monitor. Los posibles valores son:
|
| Avisar si se cierra el monitor de telegramas que contienen telegramas no guardados | Si esta opción está desactivada, no aparecerá ningún aviso al guardar los telegramas grabados antes de cerrar la ventana de grabación. |
| Condición del filtro de captura | El 'punto' en el que el monitor comienza a grabar telegramas depende de esta condición (predefinida o definida por el usuario). Los telegramas que no cumplan esta condición serán ignorados. |
| Usar la condición de filtro cuando se carga desde un archivo | Si se selecciona, las condiciones del filtro también se aplican cuando se cargan telegramas desde un archivo (para reducir la cantidad de contenido mostrado). |
| Condición de desencadenante de captura | El 'punto' en el que el monitor comienza a mostrar telegramas depende de esta condición (predefinida o definida por el usuario). Los telegramas que no cumplan la condición serán ignorados. Para procesar un telegrama aquí, ¡debe haber cumplido primero con la condición de filtro de Captura! Es posible especificar la cantidad de telegramas que serán capturados antes de que se cumpla la condición de disparo, así como el número máximo de paquetes capturados tras cumplirse dicha condición. |
| Usar ETS APP para la descodificación | Si están instaladas una o más App(s) ETS para descodificación de fabricantes KNX, el decodificador activo respectivo se selecciona aquí. No es posible la selección de descodificadores múltiple o en cascada (en ejecución simultánea, por ejemplo secuencialmente). |

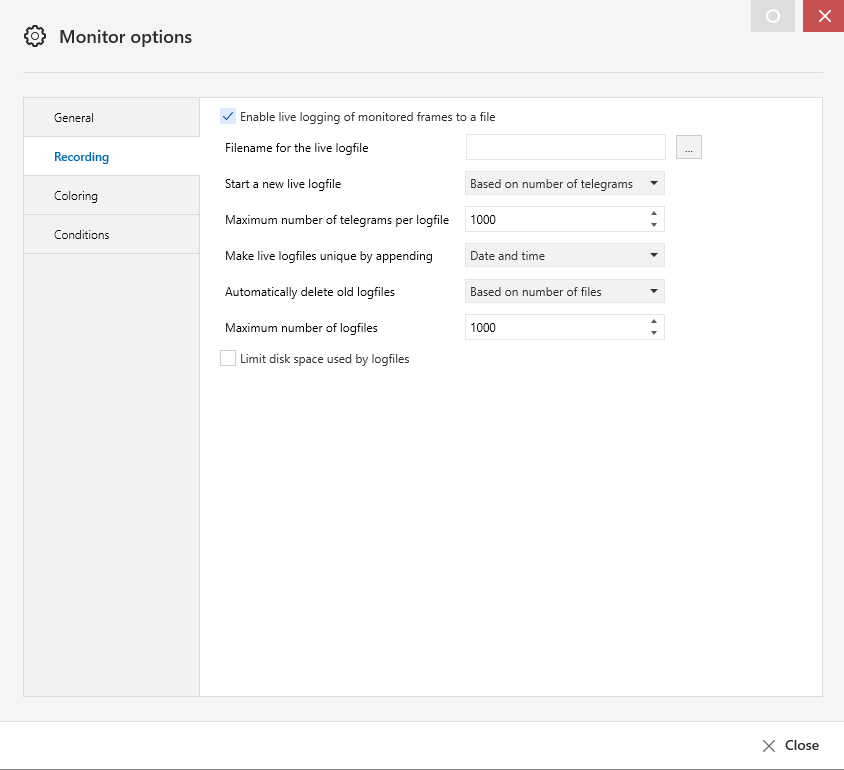

Grabando
Los telegramas grabados pueden guardarse en un archivo en el ordenador o en una unidad de red/nube para su análisis posterior.
| Opción | Descripción |
| Habilitar el registro en directo de las tramas monitorizadas a un archivo | Esta opción determina si los telegramas grabados por la función de monitoreo se guardan directamente. Todas las demás opciones de esta página están desactivadas mientras esta opción no esté habilitada. |
| Nombre de archivo para el archivo de registro en vivo | Selección de la ruta y nombre de archivo. El formato del archivo de registro es XML, el contenido de memoria del archivo está siempre en el formato ETS6. |
| Iniciar un nuevo archivo de registro en vivo | Esta opción determina cuándo debe crearse un nuevo archivo de registro, es decir, nunca, en función del número de telegramas, cada hora, cada día, cada semana, cada mes o cada año. Cuando se ha seleccionado la opción "Basado en el número de telegramas", puede introducirse el valor en el campo correspondiente; es decir, en el campo "Número máximo de telegramas por archivo de registro". El nombre del archivo de registro puede ser unívoco si se le agrega, en forma de sufijo:
Con la opción "Eliminar automáticamente archivos antiguos" puede definir si deben o no eliminarse los archivos de registro antiguos. Si se selecciona la opción 'Basado en el número de archivos', el campo 'Número máximo de archivos de registro' es habilitado.
|
| Limitar el espacio en disco usado por los archivos de registro | Utilice esta opción para especificar el espacio máximo de disco usado para los archivos de registro. |
| Límite de espacio en disco para los archivos de registro | Introduzca el límite de espacio en disco para los archivos de registro. |

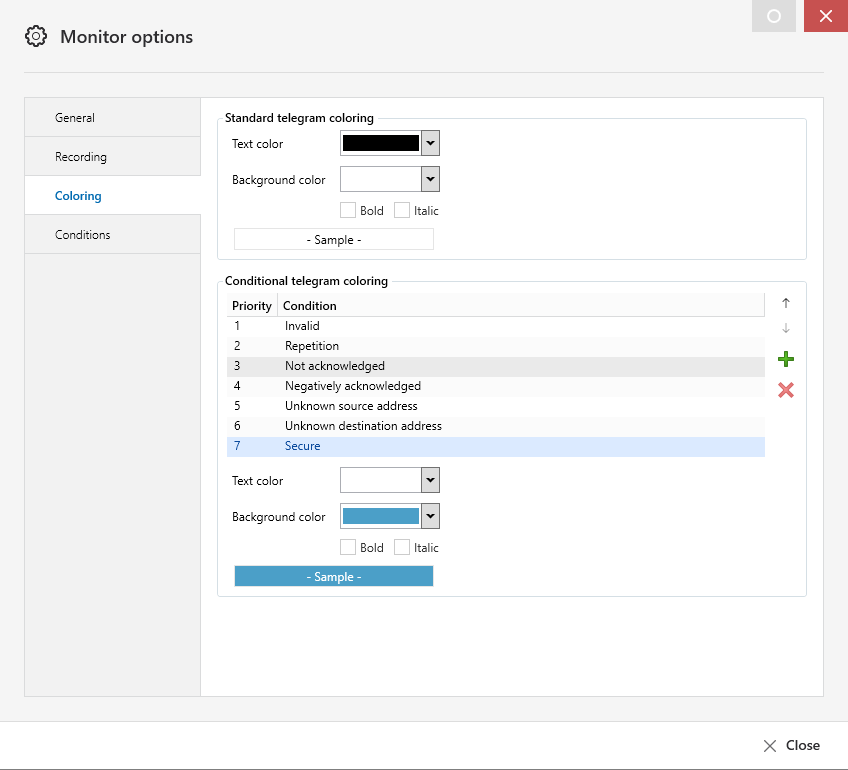

Colores
En esta ventana es posible modificar el texto y el color de fondo de los diversos tipos de telegramas, por ejemplo, para repeticiones de telegramas o telegramas defectuosos.
| Opción | Descripción |
| Colores de telegramas por defecto |
Define el color del texto/fondo para los telegramas que no cumplen ninguna condición. |
| Colores de telegramas según condiciones |
Define el color del texto/fondo para los telegramas que cumplen alguna condición.
|

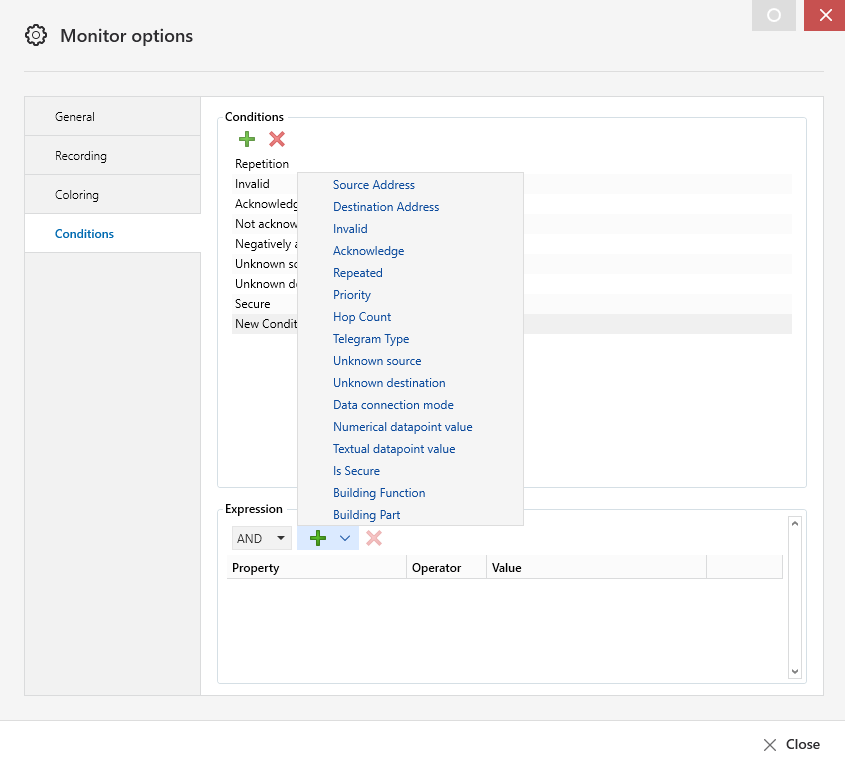

Condiciones
Haciendo clic sobre el botón '+' de la ventana de 'Condiciones', es posible añadir más condiciones al conjunto predeterminado de condiciones de grabación. Cuando se selecciona, por ejemplo, "Dirección de Origen", es posible filtrar los telegramas sobre una dirección individual concreta.
Gracias a esta opción de filtro, es posible determinar el número de telegramas que se muestran (no tiene ninguna influencia en la grabación de telegramas). Esta es sin duda una función muy útil en grandes instalaciones con un tráfico en el bus elevado. ETS muestra todos los telegramas por defecto.
| Opción | Descripción |
| Condiciones | Enumera todas las condiciones (las de ETS por defecto y las condiciones definidas por el usuario).
|
| Expresión |
Define la condición. Se puede establecer un máximo de cinco partes independientes para cada expresión. Todas pueden combinarse con el operador 'AND' o 'OR'.
|
