Al contrario que el Monitor del Bus, el Monitor de Grupos ofrece la posibilidad de:

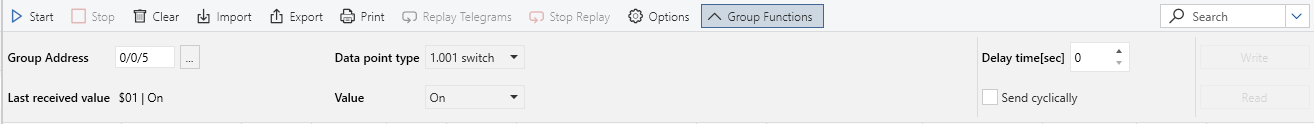

Resumen de las funciones posibles cuando se selecciona 'Funciones de Grupos' en el Monitor de Grupos:
| Opción | Descripción |
| Dirección de Grupo | Dirección de grupo a leer. Utilice el botón (...) de la derecha para seleccionar una dirección de grupo del proyecto actualmente seleccionado. Las direcciones de grupo se ordenan en el cuadro de selección en orden ascendente según el valor de la dirección del grupo (lo que significa que la primera dirección de grupo posible en la lista es 0/0/1). |
| Tipo de puntos de datos | Selección manual de un Tipo de Punto de Datos. Esto define las reglas de descodificación del valor del telegrama, que se aplican para la descodificación (recepción de un telegrama, operación de lectura/escritura). |
| Último valor recibido | El último valor recibido del bus para la dirección de grupo seleccionada. |
| Valor | Valor a escribir, decodificado de acuerdo al tipo de punto de datos seleccionado o como un valor en bruto. |
| Enviar cíclicamente | Envía un telegrama de forma cíclica. Cuando está activado, el tiempo de retardo (ver debajo) se ajusta automáticamente a 1 seg. |
| Tiempo de retardo [sec] | Define el retardo en segundos hasta que se envía el primer telegrama o el intervalo de tiempo entre dos telegramas (0...3600) |
| Escribir | Envía un telegrama de "escritura de valor de dirección de grupo" al bus, con el fin de escribir el valor de una dirección de grupo |
| Leer | Envía un telegrama de "lectura de valor de dirección de grupo" al bus, con el fin de consultar el valor de una dirección de grupo |
Leer valores de telegramas de grupo
Primero, asegúrese de que el botón 'Funciones de Grupos' está presionado en la ventana del Monitor de Grupos. Pulse el botón 'Comenzar' e introduzca una dirección de grupo en el campo vacío de 'Dirección de Grupo' o seleccione una dirección de grupo de la lista de direcciones de grupo existentes en el proyecto actual presionando el símbolo '...'.

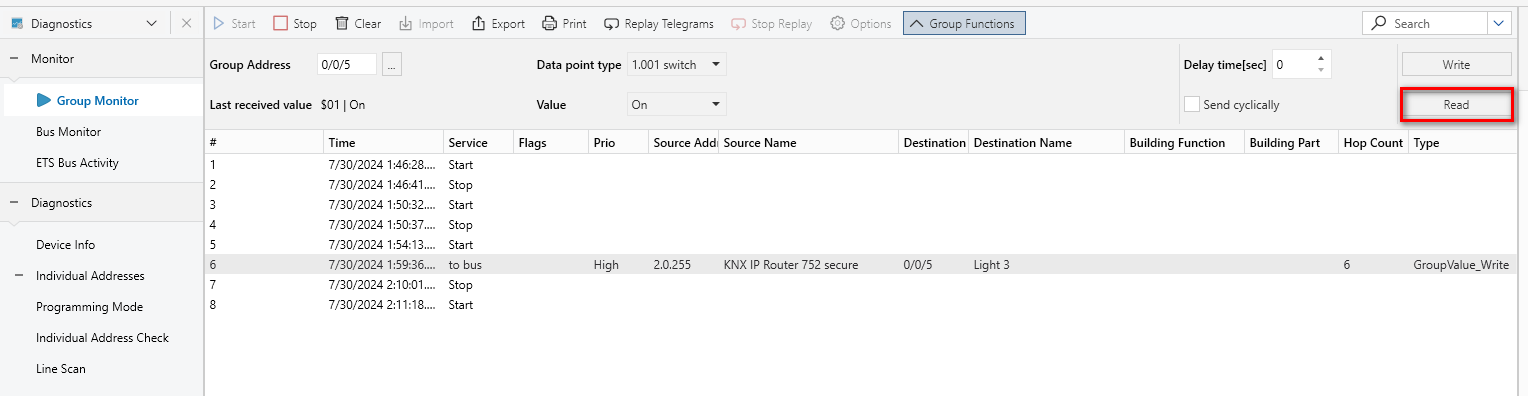

Pulse el botón 'Leer' para enviar una solicitud de lectura al bus. El telegrama resultante muestra el tipo 'GroupValueRead' en la columna 'Tipo' y no muestra ningún valor en la columna 'Info'. La dirección de origen en el telegrama es la dirección individual de la interfaz bus. El valor del telegrama de respuesta (La Columna 'Tipo' indica 'GroupValueResponse') se muestra en la columna 'Info'.
Los valores precedidos por un signo $ son valores hexadecimales.
Sólo es posible leer objetos de grupo en los que se ha activado la bandera 'R' de 'Lectura'. Si se envía una consulta a cualquier dirección de grupo que no ha sido definida como emisora en los objetos de grupo, entonces la respuesta se hará con otra dirección de grupo (es decir, con la dirección de grupo emisora asignada), que es diferente a la de la petición de lectura.
Escribir telegramas de grupo con valores
Primero, asegúrese de que el botón 'Funciones de Grupos' está presionado en la ventana del Monitor de Grupos. Pulse el botón 'Comenzar' e introduzca una dirección de grupo en el campo vacío de 'Dirección de Grupo' o seleccione una dirección de grupo de la lista de direcciones de grupo existentes en el proyecto actual presionando el símbolo '...'.

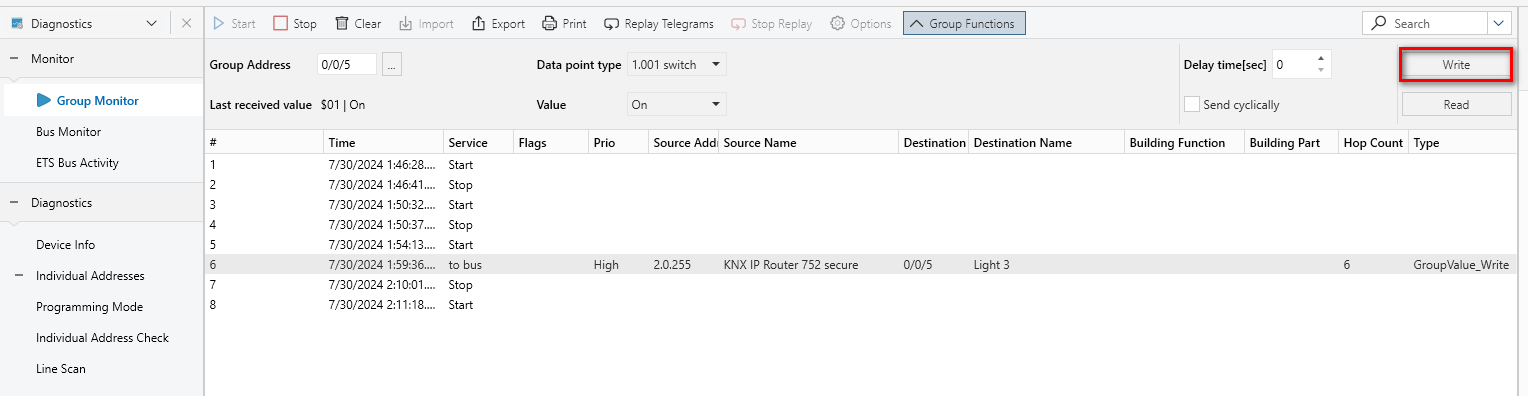

Seleccione el tipo apropiado en el campo de Tipo de Punto de Datos, así como el valor de los datos útiles que deben ser enviados. Se puede establecer un tiempo de retardo en segundos para que el telegrama sólo se envíe después del periodo de retardo introducido. Al marcar el campo 'Enviar ciclicamente' se activará automáticamente la opción 'Tiempo de Ciclo [sec]'. En este último caso se escribirá un telegrama, por ejemplo, cada dos segundos.
Una vez enviado el telegrama, el ETS muestra el telegrama enviado, así como los posibles telegramas de respuesta en la lista de detalles.
