Monitoroinnin valinnat voidaan asettaa vain, jos sanomien tallennus on pysäytetty. Seuraavat vaihtoehdot koskevat molempia monitoreja:
- Yleistä
- Tallennus
- Värit
- Ehdot
- Dekoodaus

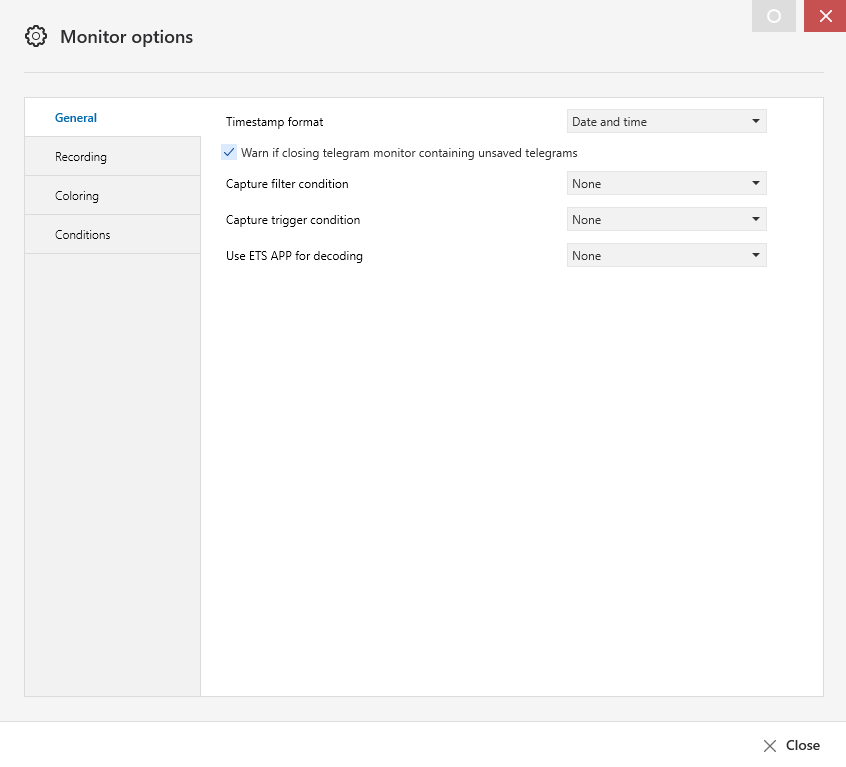

Yleistä
| Valinta | Kuvaus |
| Aikaleimamuoto | Näytössä olevan aikaleiman rakenne. Mahdolliset arvot:
|
| Varoitus, jos suljetaan monitoria joka sisältää tallentamattomia sanomia | Kun tämä valintaruutu poistetaan käytöstä, ohjelma sulkee monitorointi-ikkunan varoittamatta käyttäjää siitä, onko tallennettuja sanomia tallennettava ensin. |
| Tallennuksen suodatinehto | 'Piste' jossa monitori aloittaa sanomien nauhoittamisen riippuu tästä (esiasetetusta tai käyttäjän asettamasta) ehdosta. Sanomat, jotka eivät täytä tätä ehtoa, jätetään huomiotta. |
| Käytä suodatinehtoa tiedostosta ladattaessa | Jos valittu, suodatinehtoja sovelletaan myös silloin, kun sanomat ladataan tiedostosta (jotta näytettävän sisällön määrää pienennetään). |
| Tallennuksen käynnistinehto | 'Piste' jossa monitori aloittaa sanomien näyttämisen riippuu tästä (esiasetetusta tai käyttäjän asettamasta) ehdosta. Sanomat, jotka eivät täytä tätä ehtoa, jätetään huomiotta. Tässä näytettävän sanoman on ensin täytettävä suodatuksen tallennusehto! On mahdollista määritellä niiden sanomien lukumäärä, jotka otetaan talteen ennen kuin käynnistinehto täyttyy, kuten myös rajoittaa sanomien lukumäärä käynnistinehdon täyttymisen jälkeen. |
| Ennen käynnistinehtoa tallennettavien sanomien määrä | Sanomien määrä ennen käynnistinehtoa asetetaan tässä. |
| Käynnistinehdon jälkeen tallennettavien sanomien määrä | Käytä tätä vaihtoehtoa (yhdessä aikaisemman vaihtoehdon "Ennen käynnistinehtoa tallennettavien sanomien määrä" kanssa) rajoittaaksesi sanomien lukumäärää käynnistinehdon jälkeen. |
| Käytä käynnistinehtoa tiedostosta ladattaessa | Jos valittu, käynnistinehtoja sovelletaan myös silloin, kun sanomat ladataan tiedostosta (jotta näytettävän sisällön määrää pienennetään). |

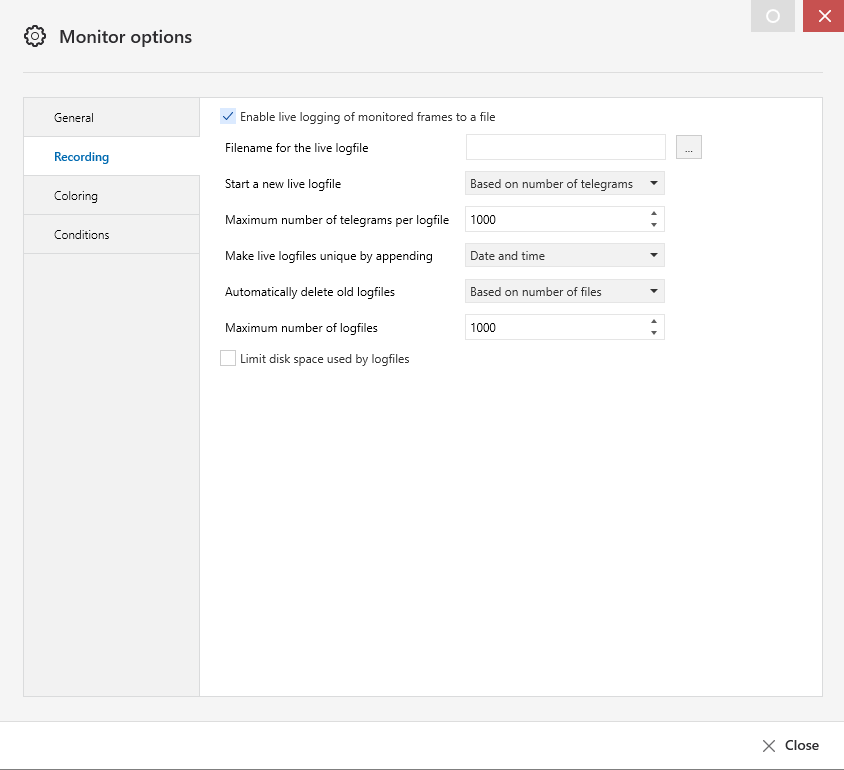

Tallennus
Tallennetut sanomat voidaan tallentaa tietokoneella olevaan tiedostoon tai verkkolevylle/pilvipalveluun myöhempää analyysia varten.
| Valinta | Kuvaus |
| Ota valvottujen kehysten reaaliaikainen kirjaaminen käyttöön tiedostoon | Tässä vaihtoehdossa määritetään, tallennetaanko valvontatoiminnon tallentamat sanomat suoraan. Kaikki muut asetukset tällä sivulla ovat pois käytöstä jos tämä asetus ei ole valittuna. |
| Reaaliaikaisen lokitiedoston tiedostonimi | Polun ja tiedostonimen valinta. Lokitiedoston muoto on XML, tiedoston sisältö on aina ETS6-muodossa. |
| Käynnistä uusi reaaliaikainen lokitiedosto | Tämä valinta määrittää, milloin uusi lokitiedosto pitäisi luoda, eli esim. perustuen sanomien lukumäärään, joka tunti, joka päivä, joka viikko, joka kuukausi tai joka vuosi. Kun valitaan “perustuu sanomien määrään” -vaihtoehto, on mahdollista syöttää arvo alapuolella olevaan kenttään, eli 'suurin määrä sanomia lokitiedostoa kohden'. Lokitiedostojen nimi voidaan tehdä yksilölliseksi lisäämällä siihen joko:
Asetuksella ”poista vanhat lokitiedostot automaattisesti” voit määrittää onko vanhat lokitiedostot poistettava vai ei. Jos valinta 'perustuu tiedostojen lukumäärään' on valittuna, kenttä 'lokitiedostojen enimmäismäärä' on käytössä.
|
| Rajoita lokitiedostojen käyttämää levytilaa | Käytä tätä valintaa määrittääksesi suurimman levytilan lokitiedostoille. |
| Lokitiedostojen levytilaraja | Anna lokitiedostoille levytilan raja. |

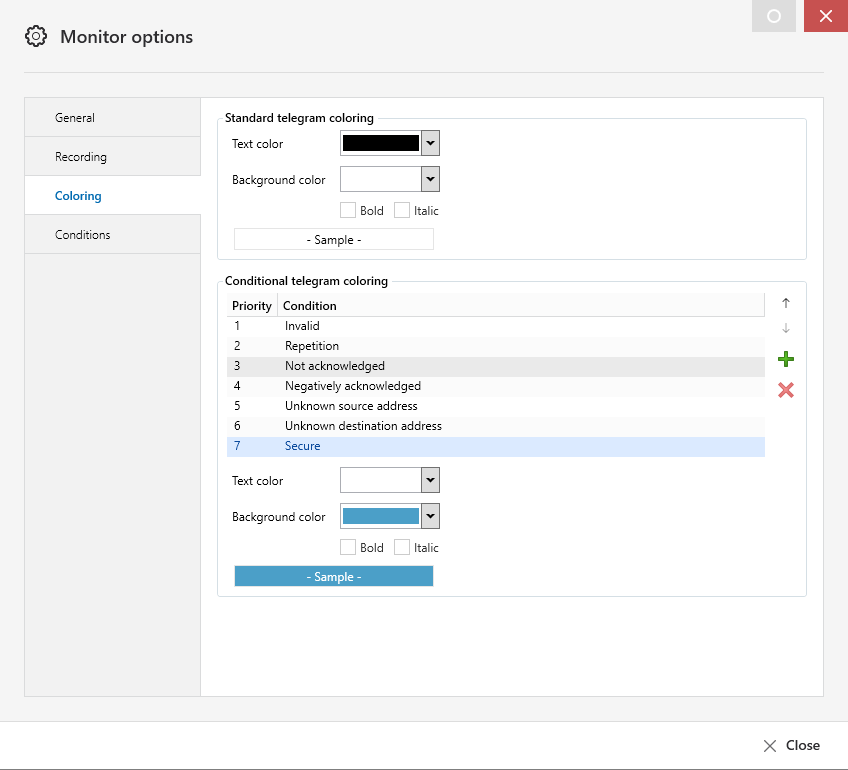

Värit
Tässä ikkunassa on mahdollista muuttaa eri sanomien tekstin ja taustan väriä, esimerkiksi toistettuja tai virheellisiä sanomia koskien.
| Valinta | Kuvaus |
| Sanomien vakiovärit |
Määrittää tekstin / taustan värin sanomille, jotka eivät täytä mitään ehtoja. |
| Ehdolliset sanomien värit |
Määrittää tekstin / taustan värin sanomille, jotka täyttävät ehdon.
|

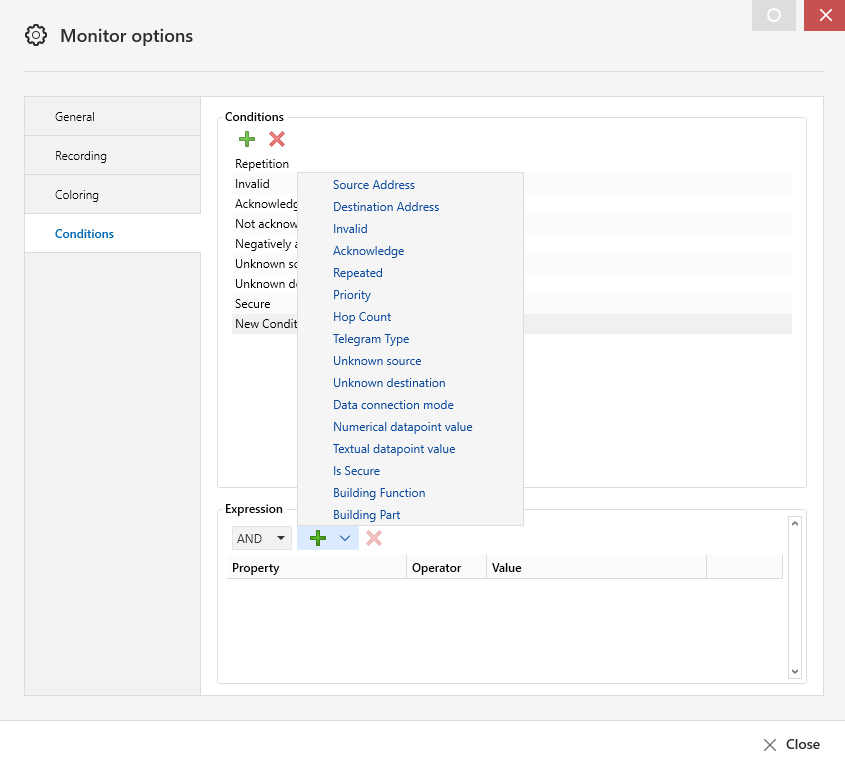

Ehdot
On mahdollista lisätä uusia ehtoja tallennuksen vakioedellytyksiin painamalla painiketta '+' 'Ehtojen' ikkunassa. Esim. 'lähdeosoitteen' valitseminen antaa mahdollisuuden suodattaa sanomia yksilöllisen osoitteen perusteella.
Tämän suodattimen ansiosta on mahdollista määrittää näytettävien sanomien määrä (sillä ei ole vaikutusta sanomien tallentamiseen). Tämä toiminto on epäilemättä hyödyllinen suurissa asennuksissa, joissa on paljon sanomia väylällä. ETS näyttää kaikki sanomat oletuksena.
| Valinta | Kuvaus |
| Ehdot | Luettelee kaikki ehdot (ETS oletus- ja käyttäjän määrittelemät ehdot).
|
| Ilmaisu |
Määrittää ehdon. Voidaan asettaa enintään viisi itsenäistä osaa. Kaikki ne voidaan yhdistää JA- tai TAI-operaattorein.
|
Dekoodaus
Tässä ikkunassa voidaan asettaa sähkesisällön sanomien purkua koskevat valinnat.
| Valinta | Kuvaus |
| Käytä ETS-sovellusta koodauksen purkuun | Jos yksi tai useampi ETS dekoodaussovellus KNX-valmistajilta on asennettu, kyseinen dekooderi valitaan tästä. Usean dekooderin valinta samanaikaisesti tai peräkkäin (rinnakkais- tai sekvenssiajo) ei ole mahdollista. |
