Toisin kuin väylämonitori, ryhmämonitori antaa mahdollisuuden:

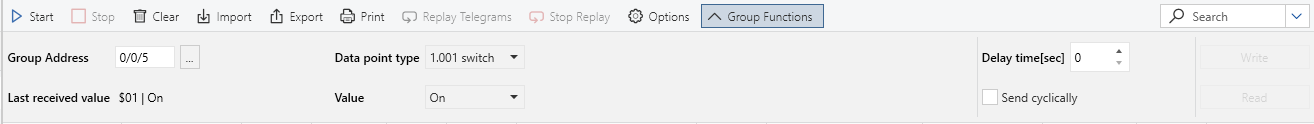

Yhteenveto mahdollisista toiminnoista, kun 'Ryhmäfunktio' on valittu ryhmämonitorista:
| Valinta | Kuvaus |
| Ryhmäosoite | Luettava ryhmäosoite. Käytä oikealta olevaa painiketta (...) valitaksesi ryhmäosoitteen projektista. Ryhmäosoitteet on lueteltu nousevassa järjestyksessä ryhmäosoitteen arvon mukaan (mikä tarkoittaa, että luettelon ensimmäinen mahdollinen ryhmäosoite on 0/0/1). |
| Tietopisteen tyyppi | Datapistetyypin valinta käsin. Tämä asettaa säännöt joiden mukaan ryhmäosoitteen arvo tulkitaan (sanoman vastaanotto, kuku/kirjoitustoiminta). |
| Viimeinen vastaanotettu arvo | Viimeinen väylältä saatu arvo valitusta rymäosoitteesta. |
| Arvo | Kirjoitettava arvo, dekoodattu valitun datapistetyypin mukaisesti tai raakadata-arvona. |
| Lähetä sykleittäin | Lähettää sanoman syklisesti. Kun käytössä, viiveaika (ks. alla) on automaattisesti 1 sekunti. |
| Viiveaika [s] | Viiveaika kunnes ensimmäinen sanoma lähetetään tai aika kahden sanoman välillä (0...3600) |
| Kirjoita | Lähetä "kirjoita arvo" sanoman välyälle ryhmäosoitteen arvon asettamiseksi |
| Lue | Lähetä "lue arvo" sanoman välyälle ryhmäosoitteen arvon lukemiseksi |
Lue ryhmäosoitteen arvo
Varmista ensin, että painike 'Ryhmätoiminnot' on painettuna ryhmämonitorin ikkunassa. Paina 'Käynnistä' -painiketta ja syötä ryhmäosoite tyhjään kenttään 'Ryhmäosoite' tai valitse ryhmäosoite luettelosta painamalla symbolia "'...".

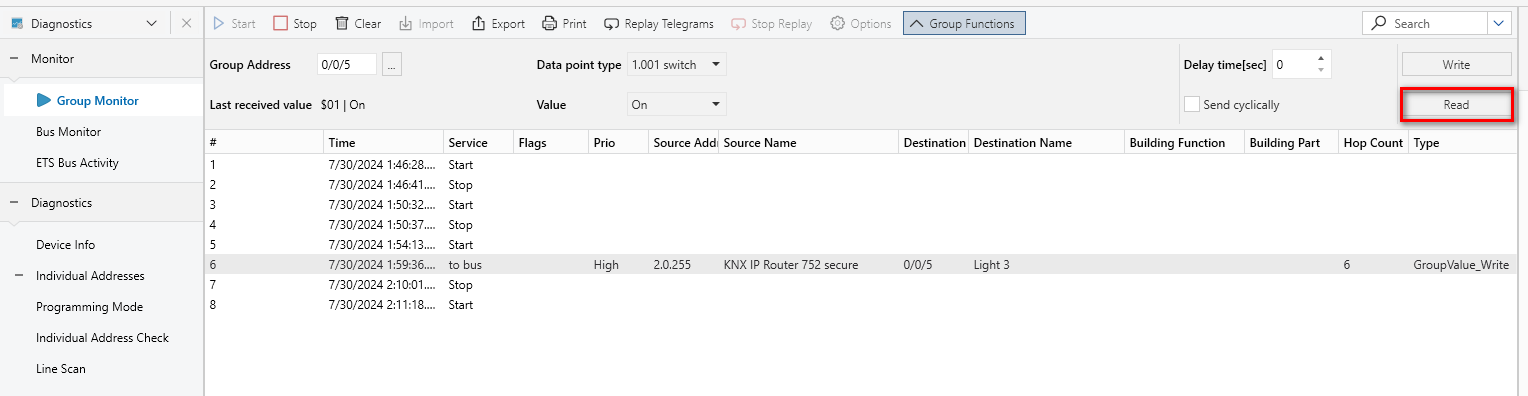

Paina 'Lue'-painiketta lähettääksesi lukupyyntösanoman väylälle. Tuloksena oleva sanoma näyttää tyypin 'GroupValueRead' sarakkeessa ‘Tyyppi’ eikä näytä mitään arvoa sarakkeessa 'Info'. Sanoman lähdeosoite on väyläliitynnän yksilöllinen osoite. Vastaussanoman arvo (sarakkeessa 'Tyyppi' on 'GroupValueResponse') näytetään 'Info'-sarakkeessa.
Arvot, joita edeltää $-merkki, ovat heksadesimaaliarvoja.
On vain mahdollista lukea ryhmäobjekteja, joiden R-lippu on asetettu. Jos lähetetään pukupyyntösanomia ryhmäosoitteisiin, jotka eivät ryhmäobjektien lähettäviä ryhmäosoitteita, vastaussanoma lähetetään eri ryhmäosoitteeseen (eli lähettävään ryhmäosoitteeseen) kuin mihin lukupyyntö osoitettiin.
Kirjoita ryhmäosoitteen arvo
Varmista ensin, että painike 'Ryhmätoiminnot' on painettuna ryhmämonitorin ikkunassa. Paina 'Käynnistä' -painiketta ja syötä ryhmäosoite tyhjään kenttään 'Ryhmäosoite' tai valitse ryhmäosoite luettelosta painamalla symbolia "'...".

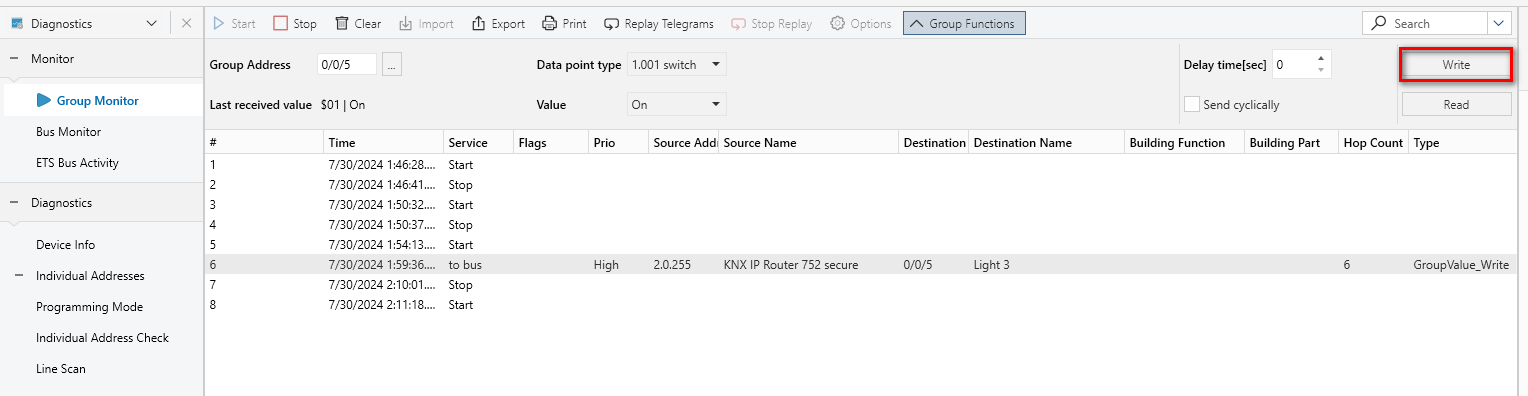

Valitse datapistetyyppi tietopisteen tyyppi -kentässä sekä sen datan arvo, joka on lähetettävä. Viive voidaan asettaa sekunteina siten, että sanoma lähetetään vasta ilmoitetun viiveen jälkeen. Valitsemalla kenttä 'lähetä sykleittäin' automaattisesti aktivoi 'Viiveaika [s]' valinnan. Tässä tapauksessa sanoma lähetetään esimerkiksi kahden sekunnin välein.
Kun sanoma on lähetetty, ETS näyttää lähetetyn sanoman sekä mahdolliset vastaussanomat luettelonäkymässä.
