La fenêtre 'Options' ne s'ouvre que si l'enregistrement des télégrammes a été arrêté. Les options suivantes sont disponibles pour les deux moniteurs :
- Général
- Enregistrement
- Coloration
- Conditions

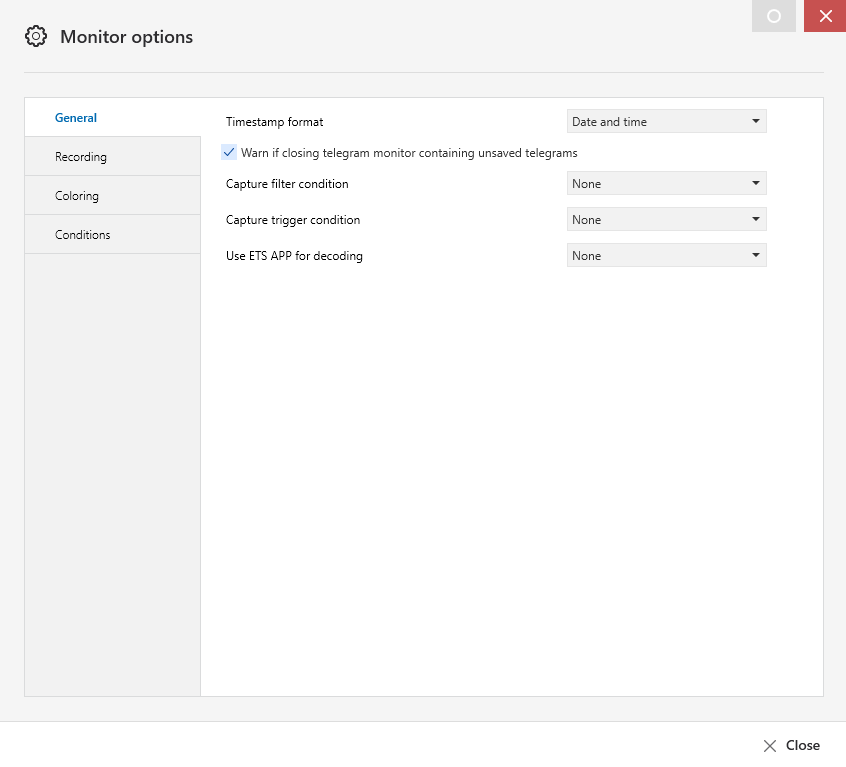

Général
| Option | Description |
| Format de l’horodatage | Format de la colonne Temps du moniteur. Les valeurs possibles sont :
|
| Avertir si le moniteur de télégramme contient des télégrammes non enregistrés à la fermeture | En désactivant cette case, le programme ferme la fenêtre de diagnostic sans avertir l’utilisateur si des télégrammes doivent être sauvegardés. |
| Condition de filtre de capture | Le 'point de départ' où le moniteur commence à enregistrer des télégrammes dépend de cette condition (pré- ou définie par l'utilisateur). Les télégrammes qui ne remplissent pas cette condition seront ignorés. |
| Utiliser la condition de filtrage lors du chargement à partir du fichier | Si sélectionné, les conditions de filtre sont également appliquées lorsque les télégrammes sont chargés à partir d'un fichier (pour réduire la quantité de contenu affiché). |
| Conditions de déclenchement de la capture | Le 'point de départ' où le moniteur commence à afficher des télégrammes dépend de cette condition (pré- ou définie par l'utilisateur). Les télégrammes qui ne remplissent pas la condition seront ignorés. Pour traiter un télégramme ici, il doit d'abord avoir satisfait à la condition de filtre de capture ! Il est possible de spécifier le nombre de télégrammes qui seront capturés avant que la condition de déclenchement soit remplie, ainsi que limiter le nombre de paquets capturés après que la condition de déclenchement soit remplie. |
| Utiliser l’application ETS pour le décodage | Si une ou plusieurs applications ETS de décodeur des fabricants KNX sont installées, le décodeur actif respectif est sélectionné ici. Une sélection multiple ou une cascade (exécution simultanée, par exemple séquentiellement) des décodeurs n'est pas possible. |

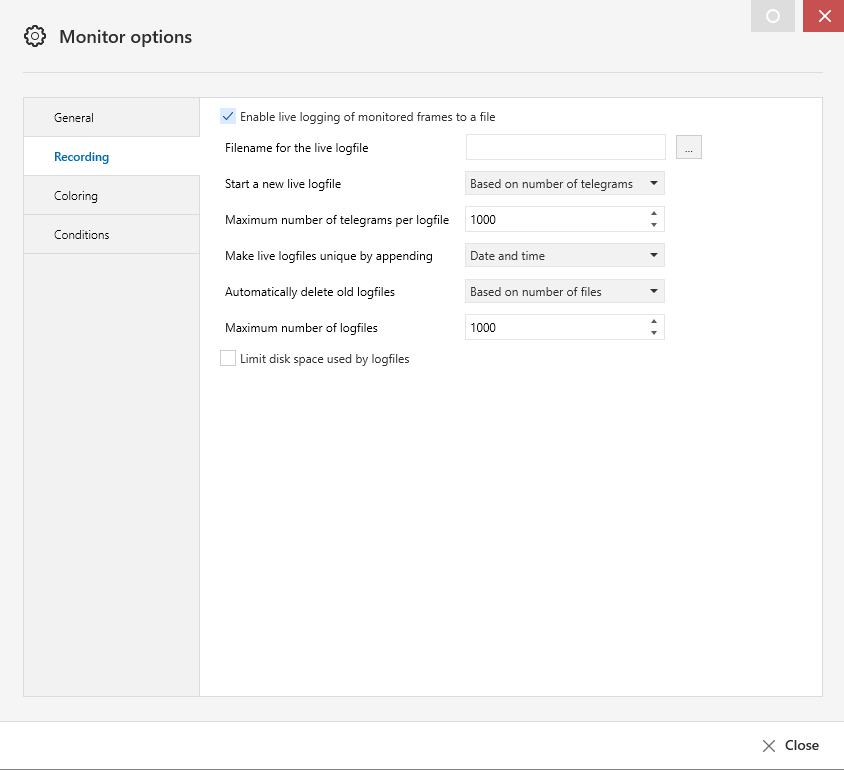

Enregistrement
Les télégrammes enregistrés peuvent être sauvegardés dans un fichier sur l'ordinateur ou sur un disque réseau/cloud pour une analyse ultérieure.
| Option | Description |
| Activer l’enregistrement en direct des cadres surveillés dans un fichier | Cette option détermine si les télégrammes enregistrés par la fonction de surveillance sont sauvegardés directement. Toutes les autres options de cette page sont désactivées tant que cette option n'est pas activée. |
| Nom de fichier du fichier journal en direct | Sélection du chemin et du nom du fichier. Le format du fichier journal est XML, le contenu mémoire du fichier est toujours au format ETS6. |
| Démarrer un nouveau fichier journal en direct | Cette option détermine quand un nouveau fichier journal doit être créé, p. ex. selon le nombre de télégrammes, chaque heure, chaque jour, chaque semaine, chaque mois ou chaque année. En sélectionnant l'option "Basé sur le nombre de télégrammes", il est possible de saisir une valeur dans le champ en dessous, p. ex. 'Nombre maximum de télégrammes par fichier log'. Le nom des fichiers journaux peut être rendu unique en ajoutant soit
En définissant l'option "Supprimer automatiquement les anciens fichiers journaux", vous pouvez déterminer si les anciens fichiers journaux doivent être supprimés ou non. Si l'option 'Basée sur le nombre de fichiers' est sélectionnée, le champ 'Nombre maximum de fichiers de log' est activé.
|
| Limiter l’espace disque utilisé par les fichiers journaux | Utilisez cette option pour spécifier l'espace disque maximum utilisé pour les fichiers de log. |
| Limite de l’espace disque pour les fichiers journaux | Entrez la limite d'espace disque pour les fichiers journaux. |

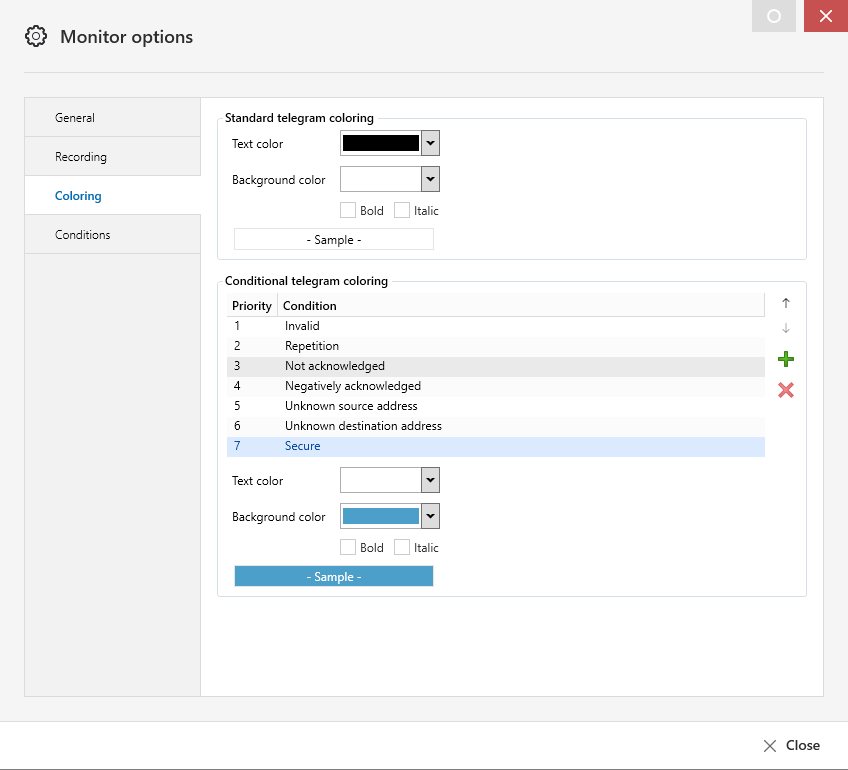

Coloration
Dans cette fenêtre, il est possible de modifier la couleur de texte et de fond des différents télégrammes, par exemple pour les répétitions de télégrammes ou les télégrammes erronés.
| Option | Description |
| Coloration standard des télégrammes |
Définit la couleur de texte/fond pour les télégrammes qui ne remplissent aucune condition. |
| Coloration conditionnelle des télégrammes |
Définit la couleur de texte/fond pour les télégrammes qui satisfont à une condition.
|

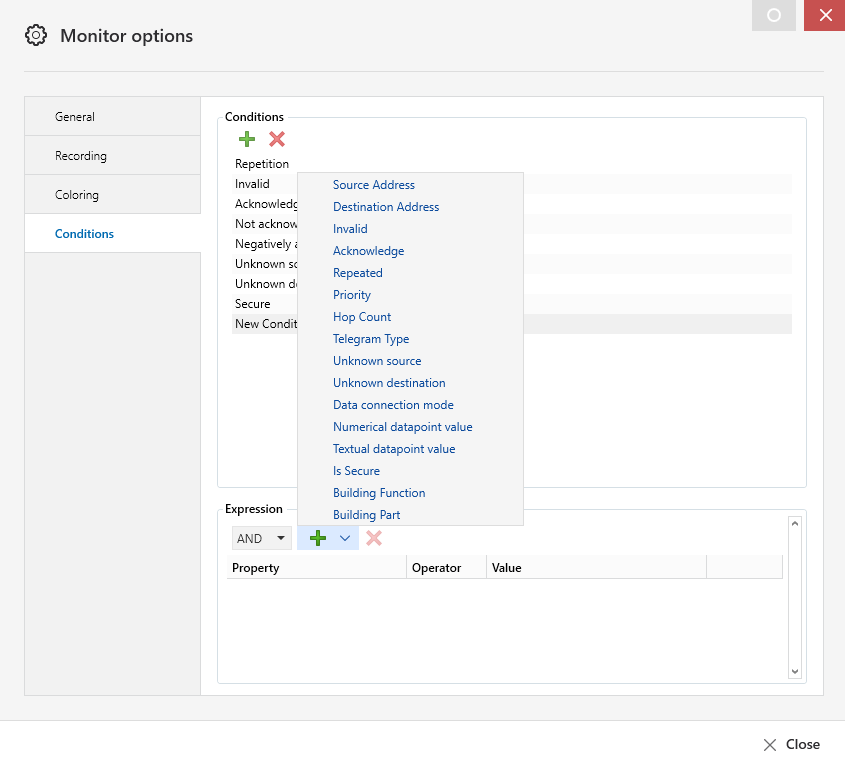

Conditions
Il est possible d'ajouter plus de conditions à l'ensemble des conditions d'enregistrement par défaut en appuyant sur le bouton '+' dans la fenêtre 'Conditions'. Lorsque, par exemple, en sélectionnant 'Adresse source', il est possible de filtrer les télégrammes sur une adresse spécifique individuelle.
Grâce à cette option de filtre, il est possible de déterminer le nombre de télégrammes qui sont affichés (il n'a aucune influence sur l'enregistrement des télégrammes). C'est certainement une fonction très utile dans les grandes installations avec un trafic de bus plus élevé. ETS affiche tous les télégrammes par défaut.
| Option | Description |
| Conditions | Liste toutes les conditions (ETS par défaut et les conditions définies par l'utilisateur).
|
| Expression |
Définit la condition. Un maximum de cinq parties d'expressions indépendantes peuvent être définies. Toutes peuvent être combinées avec l'opérateur 'ET' ou 'OU'.
|
