Contrairement au moniteur de bus, le moniteur de groupe offre la possibilité de:

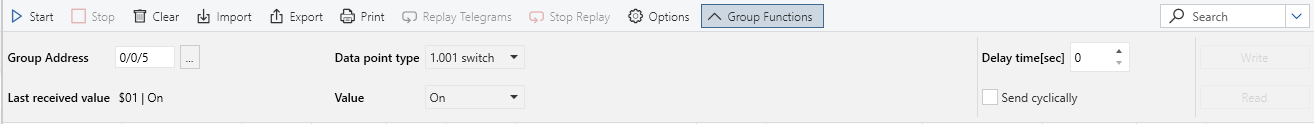

Aperçu des fonctions possibles lorsque 'Fonction de groupe' est sélectionnée dans le Moniteur de Groupe:
| Option | Description |
| Adresse de groupe | Adresse du groupe à lire. Utilisez le bouton (...) à droite pour sélectionner une adresse de groupe dans le projet actuellement sélectionné. Les adresses du groupe sont triées dans la zone de sélection par ordre croissant selon la valeur d'adresse du groupe (ce qui signifie que la première adresse de groupe possible dans la liste est 0/0/1). |
| Type de points de données | Sélection manuelle d'un type de point de données. Ceci définit les règles de décodage de la valeur d'adresse du groupe, qui sont appliquées pour le décodage (réception d'un télégramme, opération de lecture/écriture). |
| Dernière valeur reçue | La dernière valeur qui a été reçue du bus pour l'adresse du groupe sélectionné. |
| Valeur | Valeur à écrire, décodée selon le type de point de données sélectionné ou comme valeur brute. |
| Envoyer de manière cyclique | Envoie un télégramme cycliquement. Lorsque cette option est activée, le délai (voir ci-dessous) est automatiquement défini à 1 sec. |
| Délai [sec] | Délai en secondes avant l'envoi du premier télégramme ou l'intervalle entre deux télégrammes (0...3600) |
| Ecrire | Envoie un télégramme "groupe address value write" au bus, afin d'écrire la valeur d'un groupe d'adresse |
| Lecture | Envoie une télégramme "group address value read" au bus, afin de lire la valeur d'une adresse de groupe |
Lire la valeur de l'adresse du groupe
Tout d'abord, assurez-vous que le bouton 'Fonctions de groupe' est appuyé dans la fenêtre moniteur de Groupe. Appuyez sur le bouton 'Démarrer' et entrez une adresse de groupe dans le champ vide 'Adresse de groupe' ou sélectionnez une adresse de groupe dans la liste des adresses de groupe existantes dans le projet en cours en appuyant sur le symbole [...].

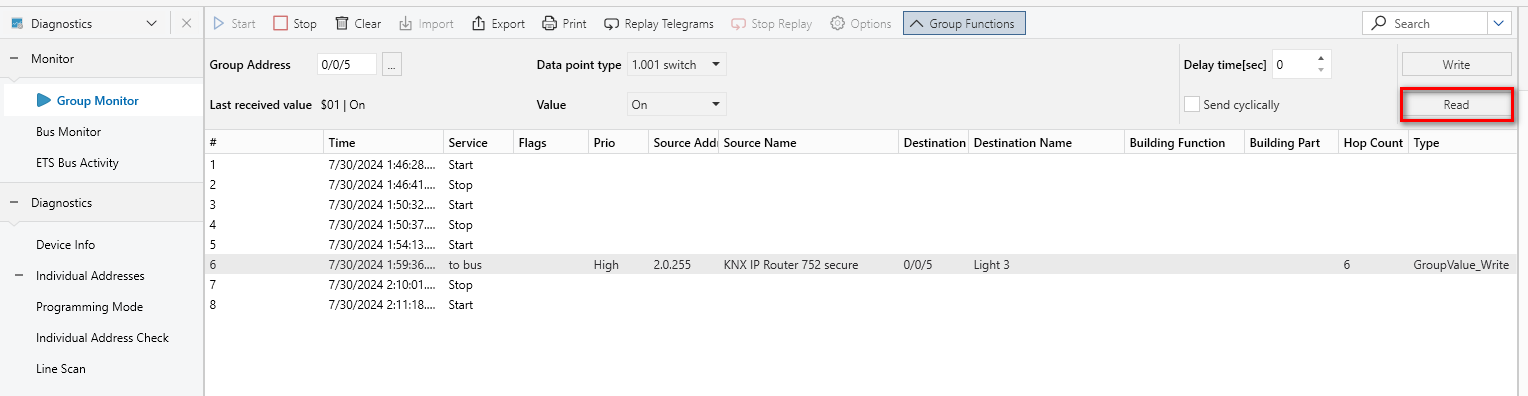

Appuyez sur le bouton 'Lire' pour envoyer une demande de lecture sur le bus. Le télégramme qui en résulte affiche le type 'GroupValueRead' dans la colonne 'Type' et n'affiche aucune valeur dans la colonne 'Info'. L'adresse source dans le télégramme est l'adresse individuelle de l'interface du bus. La valeur du télégramme de réponse (Type de la colonne indique 'GroupValueResponse') est affichée dans la colonne 'Info'.
Les valeurs précédées d'un signe $ sont des valeurs hexadécimales.
Il n'est possible de lire que les objets du groupe pour lesquels le drapeau 'Lire' a été défini. Si des adresses de groupe sont demandées, qui ne sont pas spécifiées comme des adresses de groupe dans les objets du groupe, la réponse sera envoyée avec une adresse de groupe différente (p. ex. , l'adresse du groupe d'envoi) que celle utilisée dans la requête de lecture.
Écrire la valeur de l'adresse du groupe
Tout d'abord, assurez-vous que le bouton 'Fonction de groupe' est appuyé dans la fenêtre de moniteur de Groupe. Appuyez sur le bouton 'Démarrer' et entrez une adresse de groupe dans le champ vide 'Adresse de groupe' ou sélectionnez une adresse de groupe dans la liste des adresses de groupe existantes dans le projet en cours en appuyant sur le symbole [...].

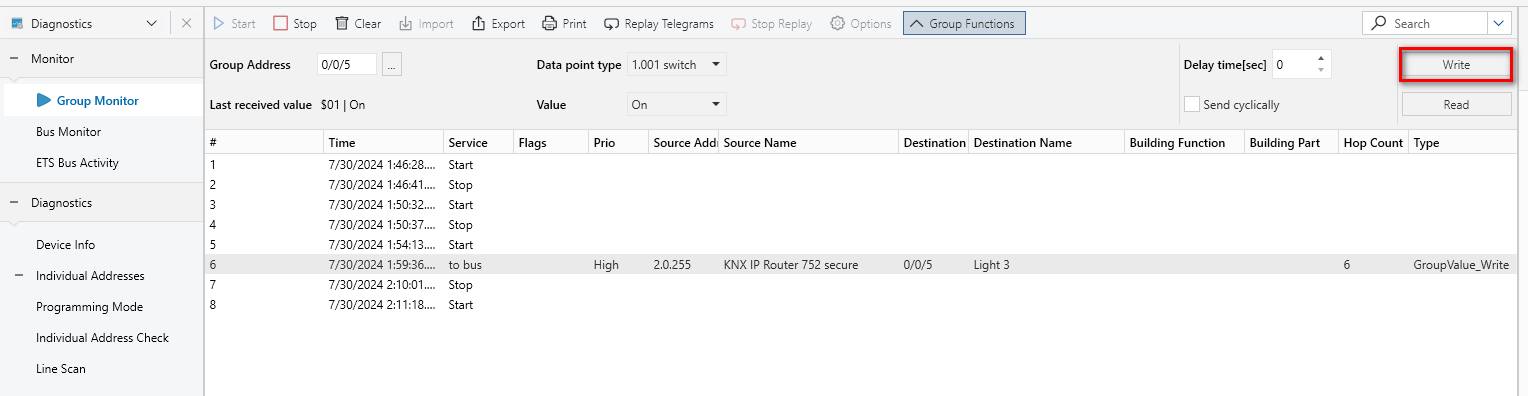

Sélectionnez le type de point de données approprié dans le champ de type Point de données, ainsi que la valeur des données utiles qui doivent être envoyées. Un délai en secondes peut être défini de sorte que le télégramme n'est envoyé qu'après le délai entré. Cocher le champ 'Envoyer cycliquement' activera automatiquement l'option 'Cycle time[sec]'. Dans ce dernier cas, un télégramme sera écrit, par exemple toutes les deux secondes.
Une fois que le télégramme a été envoyé, ETS affiche le télégramme envoyé et les télégrammes de réponse éventuels dans le champ de liste.
