Trois outils sont disponibles en ETS pour l'enregistrement, l'affichage, analyse et envoi de télégrammes KNX sur le bus ainsi que pour la lecture ou l'envoi de valeurs d'adresse de groupe à partir d'un ordinateur :
- Moniteur de bus
- Moniteur d'activité de bus ETS
- Moniteur de Groupe
Le moniteur de groupe et le moniteur de bus sont très semblables, mais le moniteur de groupe dispose de deux fonctions supplémentaires (voir le tableau ci-dessous).
Dans les deux moniteurs, vous devez d'abord vous assurer que l'interface de bus correcte est sélectionnée (dans la barre d'outils en haut). Réglage ou changement de la connexion n'est possible qu'en mode hors ligne, c'est-à-dire si aucun enregistrement n'a encore été démarré.

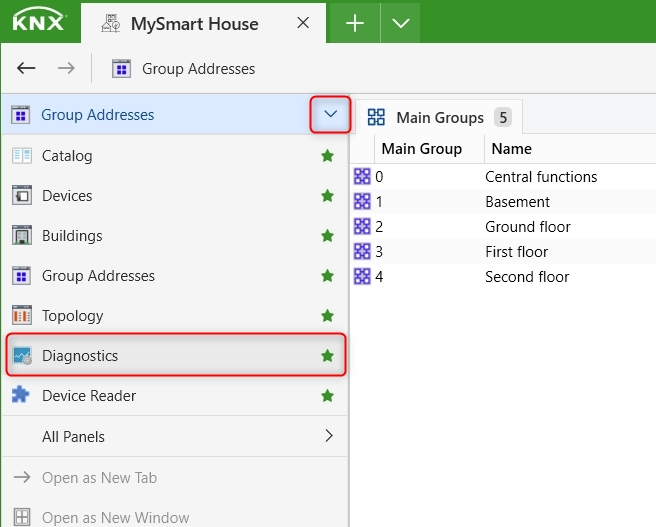

Pour démarrer l'un des moniteurs, vous pouvez soit changer le type de panneau en 'Diagnostics' ou cliquer sur le sélecteur de panneau pour sélectionner le panneau 'Diagnostics'.
Moniteur de bus
Le moniteur de bus est requis pour l'enregistrement et l'analyse complets de tous les télégrammes du bus. Le moniteur de bus exige son propre accès exclusif pour la durée de l'enregistrement. Cela signifie que lorsque la surveillance du bus est en cours d'enregistrement, il n'est pas possible de vérifier une adresse individuelle, pour effectuer une analyse de ligne ou rechercher des participant en mode programmation.
Moniteur d'activité de bus ETS

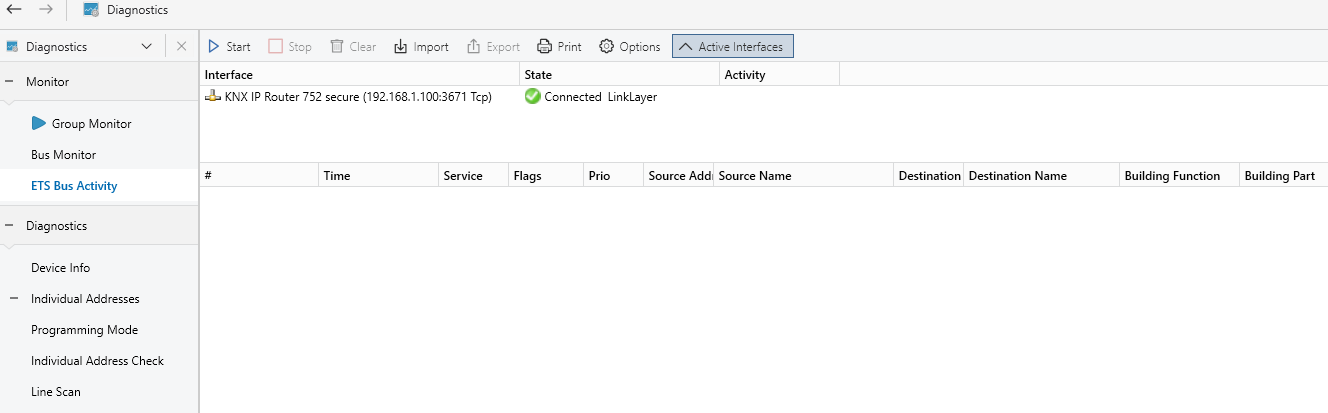

Le moniteur d'activité de bus ETS n'ouvre pas de connexion à l'installation, mais 'écoute 'si une connexion est créée par ETS. Si une telle connexion est créée, alors ce moniteur y est 'attaché' et affiche le trafic de cette connexion. Une fois cette connexion fermée, l'activité de bus ETS se déconnecte de cette connexion.
Le Moniteur d'activité de bus ETS est un moyen d'avoir une vue d'ensemble de la connexion qui a été utilisée pour quelle raison lorsque vous avez plusieurs connexions. De plus, le Moniteur d'activité de bus ETS - surveille toutes les interfaces, des connexions IP directes et des connexions USB locales et pas seulement l'interface vers laquelle vous êtes connecté.
Moniteur de Groupe
Le Moniteur de Groupe est requis pour l'enregistrement et l'analyse des télégrammes de groupe et pour la lecture ou l'envoi de valeurs d'adresse de groupe à partir d'un ordinateur. Contrairement au moniteur de bus, le moniteur de groupe ne nécessite pas son propre accès exclusif au bus pour la durée de l'enregistrement. Cela signifie que lors d'une session de suivi de groupe actif, il est toujours possible de vérifier une adresse individuelle, pour effectuer une analyse de ligne ou rechercher des participants en mode programmation.

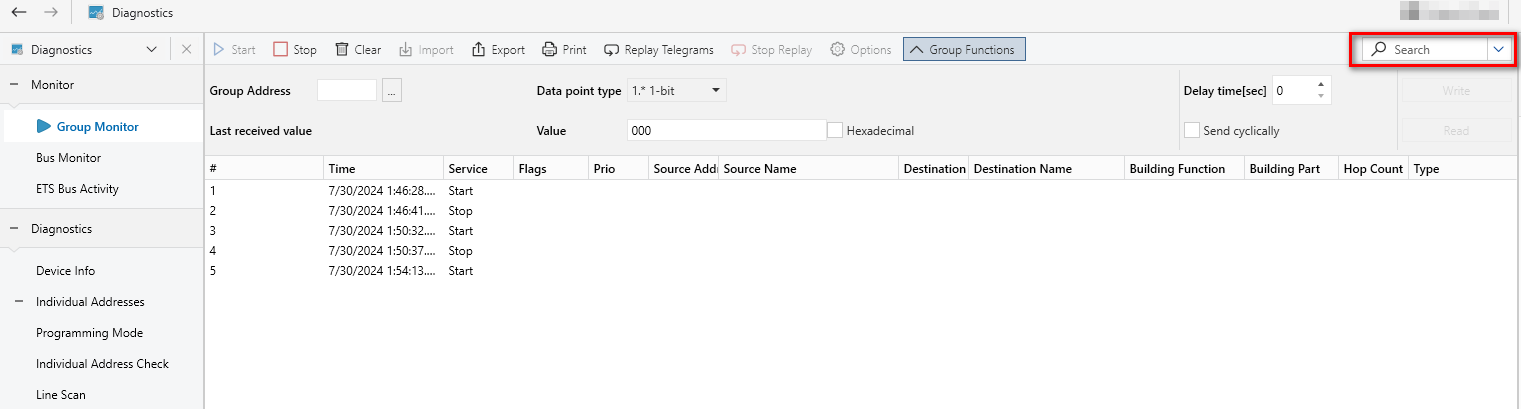

Les moniteurs ETS donnent les informations sur les télégrammes enregistrés sous forme de tableau. La largeur des colonnes et la disposition des colonnes peuvent être modifiées. De plus, il est possible de filtrer des informations spécifiques. Seules les informations conformes aux critères de filtre qui sont saisis dans la zone supérieure droite seront affichées dans le moniteur
Barre de menu
| Élément du menu | Disponible dans... | Description |
| En marche | Groupe/Bus/Activité de bus ETS | Démarre le moniteur: Démarrage de l'enregistrement et de la lecture des télégrammes. Lors de l'enregistrement du télégramme, le bouton 'Démarrer' est grisé |
| Arrêt | Groupe/Bus/Activité de bus ETS | Arrête le moniteur : Arrête l'enregistrement et la lecture des télégrammes. |
| Nettoyer | Groupe/Bus/Activité de bus ETS | Efface tous les télégrammes dans la fenêtre |
| Importer | Groupe/Bus/Activité de bus ETS | Importation/ouverture de télégrammes précédemment enregistrés |
| Export | Groupe/Bus/Activité de bus ETS | Exporte/sauvegarde les télégrammes précédemment enregistrés si la surveillance n'est pas active. |
| Imprimer | Groupe/Bus/Activité de bus ETS | Permet l'impression de télégrammes sélectionnés ou de tous les télégrammes via la boîte de dialogue d'impression. Seules les colonnes visibles sont imprimées ; selon leur largeur en pourcent et au format paysage |
| Rejouer les télégrammes | Groupe | Permet aux télégrammes de groupe enregistrés précédemment (à partir d'un fichier) d'être relus. |
| Arrêter la relecture | Groupe | Arrête la lecture des télégrammes de groupe précédemment enregistrés (à partir d'un fichier). |
| Options | Groupe/Bus/Activité de bus ETS | Les paramètres du moniteur pour le déclencheur, la capture et l'enregistrement peuvent être faits ici. |
| Fonctions de groupe | Groupe | Autorise l'écriture et la lecture de valeur d'adresses de groupe avec la possibilité d'ajuster plusieurs paramètres (voir plus tard pour plus d'informations) |
Colonnes de fenêtre
| # | Compteur de Télégrammes |
| Temps | Heure d'enregistrement de télégramme (heure de l'ordinateur), affiché dans le format correspondant (défini dans les options de surveillance). |
| Service | Type de service de bus :
|
| Drapeaux |
Informations de contrôle :
|
| Priorité | Priorité du télégramme KNX |
| Adresse source | Adresse individuelle de l'expéditeur |
| Nom de source | Nom de l'expéditeur (à partir des données du projet ETS). |
| Description de la source | La description de la source. |
| Adresse destination |
Peut être une adresse individuelle ou une adresse de groupe. D'autres explications sur les variations possibles de l'adresse de destination peuvent être trouvées sur Drapeaux dans colonne de fenêtre & Adresse de destination dans les moniteurs ETS |
| Nom de destination | Nom de destination. |
| Description de la destination | Description de la destination. |
| Fonction bâtiments | Nom de la fonction du bâtiment |
| Parties de Bâtiment | Nom de la pièce du bâtiment |
| Nombre de sauts |
Cette colonne indique le nombre de sauts (hop count) du télégramme à ce moment-là. Le nombre de sauts est aussi connu sous le nom de "compteur de routage". |
| Statut | Décodage du service APCI du télégramme KNX |
| DPT | Type de point de données |
| Info | Informations additionnelles propos du télégramme KNX (lecture de données de mémoire et autres données).
|
| Infos de média | Informations spécifiques au média; utilisé pour PL/RF |
| Sécurité | Informations supplémentaires pour les télégrammes KNX Secure quant au type de télégramme concerné (KNX IP Secure = sécurité du transport, KNX Data Secure = sécurité des données) |
Barre d'état

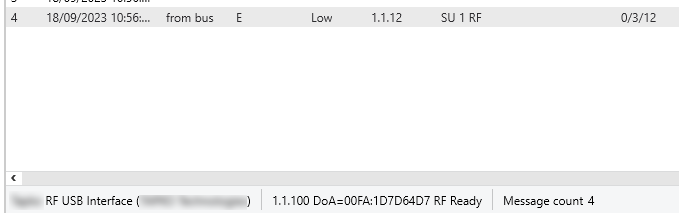

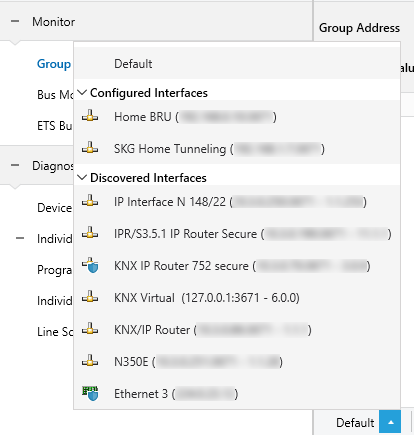

La barre d'état du moniteur se trouve en bas de la fenêtre du moniteur et permet de sélectionner explicitement une interface pour la session de surveillance en cliquant sur le bouton "" et en sélectionnant l'une des interfaces affichées (si aucune n'est sélectionnée, ETS choisit l'interface la plus appropriée, voir Gestionnaire de connexions).
Dès qu'une interface est sélectionnée et que le moniteur est démarré, les informations suivantes sur l'interface s'affichent :
- Nom de l'appareil
- Adresse individuelle
- Adresse IP (le cas échéant)
- Adresse du domaine (le cas échéant)
- Mode RF (le cas échéant)
- Nombre de télégrammes enregistrés
Barre latérale

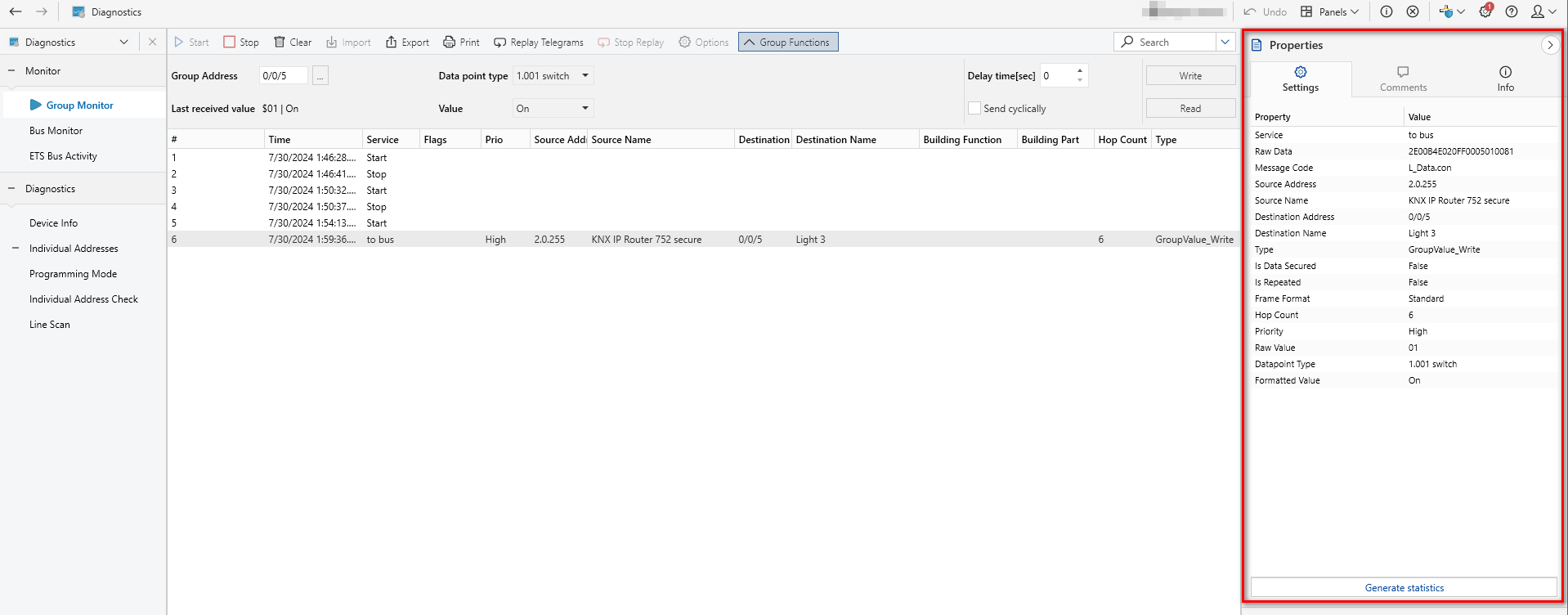

En marquant un télégramme spécifique dans le moniteur, ETS affichera l'information du télégramme en format étendu. Les différentes propriétés peuvent être triées alphabétiquement en cliquant sur l’en-tête de propriétés.
Selon que le Moniteur de bus ou de groupe soit utilisé, les informations suivantes sont affichées :
| Acknowledge | Acquitté / non acquitté |
| APCI | (Application Layer Control Information) Informations sur le contrôle de la couche d'application : Type de message de couche d'application |
| Drapeaux de confirmation | Vrai / Faux |
| DataPointType | Nom du type de point de données (si le projet est ouvert et s'il est assigné) |
| Valeur Dpt décodée | Valeur décodé du point de données (p. ex., On, Off, Open, Close etc...) |
| Destination | Peut être une adresse individuelle ou une adresse de groupe. |
| DestinationName | Nom du groupe; '-' si le nom du groupe n'est pas défini. |
| Fonction bâtiments | Affiche le nom de la fonction à laquelle l'adresse du groupe est liée. |
| Parties de Bâtiment | Affiche le nom de la partie de bâtiment à laquelle une fonction est liée et à laquelle l'adresse du groupe est liée. |
| FrameFormat | Format du télégramme: Standard / Étendu |
| LocalizedType | Service APCI du télégramme KNX (Ecriture, Lecture…) |
| MediumInfoRF | Adresse de domaine RF |
| MessageCode | Type de service et couche |
| Priorité | Basse, Haute, Alarma, Système |
| RawData | Les données brutes du télégramme de bus KNX (format cEMI, composé de code de service, données de service, ne correspond pas au télégramme sur le bus dans tous les détails) |
| RawDpValue | valeur brute du datapoint |
| RepeatedFlag | Répétition: Vrai/Faux |
| RoutingCounter | Valeur du compteur de routage |
| Service | De / Vers le bus |
| Source | Adresse individuelle de l’émetteur |
| SourceName | Nom de l'appareil; '-' si le nom du participant n'est pas défini. |
| SystemBroadcastFlag | Vrai / Faux |
| TPCI | Information de contrôle de la couche de transport |
Information

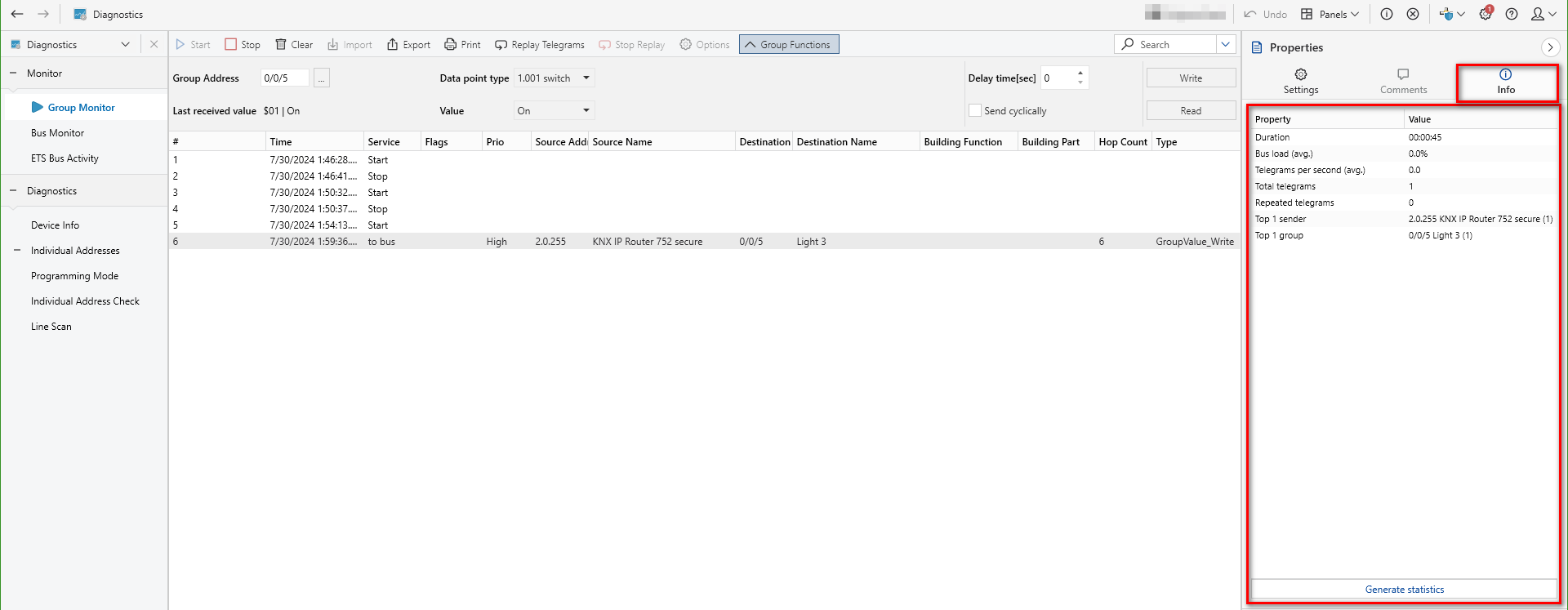

Des informations supplémentaires sur le télégramme peuvent être trouvées dans l'onglet 'Informations' de la fenêtre de propriétés dans la barre latérale. Les propriétés suivantes sont affichées
| Durée | Durée totale de l’enregistrement |
| Charge de bus (moyenne) | Charge de bus moyenne |
| Télégrammes par seconde (moy.) | Nombre moyen de télégrammes sur le bus |
| Nombre total de télégrammes | Nombre total de télégrammes enregistrés |
| Télégrammes répétés | Nombre de télégrammes répétés |
| Télégrammes occupés | Nombre de télégrammes occupés |
| Télégrammes non confirmés | Nombre de télégrammes non confirmés |
| Télégrammes confirmés négatifs | Nombre de télégrammes confirmés négativement |
| Top x expéditeur | Adresse source du participant qui émet le plus de télégrammes sur le bus (et nombre de fois où il a émit) |
| Top x groupe | Adresse de destination la plus utilise et nombre de fois où elle est passée sur le bus) |
Il y a un bouton 'Générer des statistiques' en bas de la barre latérale qui permet à l'utilisateur ETS de générer des statistiques avec des informations sur la durée d'enregistrement, statistiques du projet, expéditeurs/récepteurs correspondants et statistiques de communication de groupe (qui envoyait, qui n'envoyait pas? etc.
- Les statistiques ne sont pas réinitialisées quand une autre interface est sélectionnée ni quand le moniteur est démarré / arrêté.
- Les statistiques ne sont réinitialisées que lorsque le contenu des enregistrements du moniteur est effacé.
