'옵션(Options)' 창은 텔레그램 녹화가 중지된 경우에만 열립니다. 다음과 같은 옵션들을 두 모니터링 창에서 사용할 수 있습니다:
- 개요
- 기록
- 컬러 옵션(Coloring)
- 조건 설정

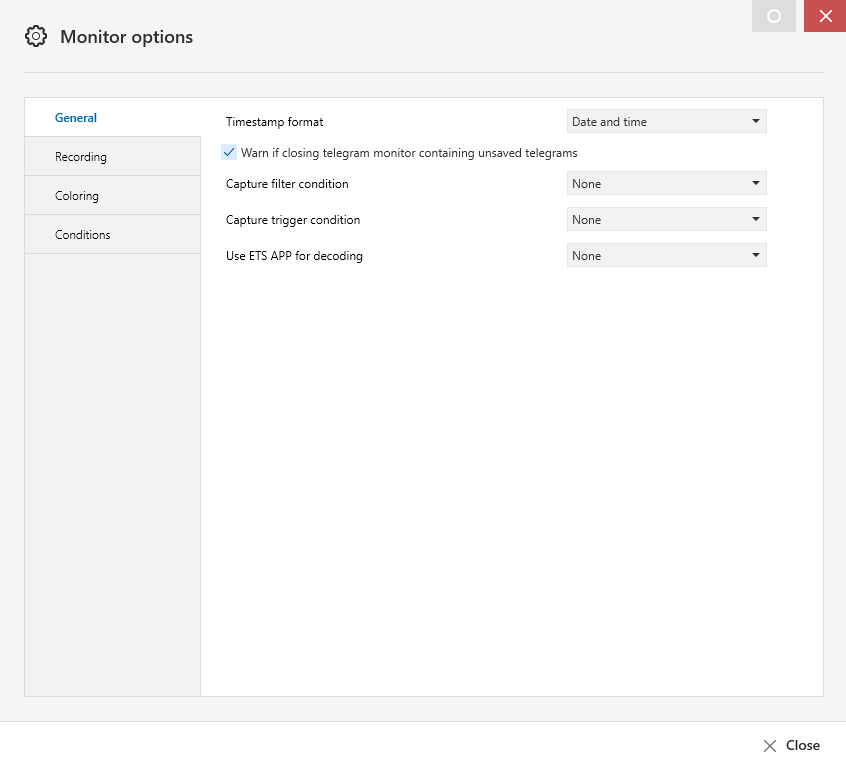

개요
| 옵션 | 상세정보 |
| Timestamp format(타임스탬프 형식) | 모니터에 표시되는 시간(Time) 열의 형식입니다. 사용할 수 있는 값은 다음과 같습니다.
|
| 저장하지 않은 텔레그램을 포함하는 텔레그램 모니터를 닫을 경우 발생하는 경고: | 이 체크박스를 비활성화하면. 기록한 텔레그램을 저장해야 하는지 여부를 사용자에게 묻지 않고 바로 모니터 창을 닫을 수 있습니다. |
| 필터 조건(filter condition) 캡처 | 모니터가 텔레그램 녹화를 시작하는 '지점'은, 사전 조건 또는 사용자 정의 조건에 따라 달라집니다. 이 조건을 충족하지 않는 텔레그램은 무시됩니다. |
| 파일 로드 시 필터 조건 사용하기(Use filter condition when loading from file) | 이 옵션을 선택하면 텔레그램이 로드될 때에도 필터 조건이 적용되어, 표시되는 컨텐츠 양이 줄어들게 됩니다. |
| 트리거 조건(trigger condition) 캡처 | 모니터가 텔레그램이 표시되는 '지점'은, 사전 조건 또는 사용자 정의 조건에 따라 달라집니다. 이 조건을 충족하지 않는 텔레그램은 무시됩니다. 여기서 텔레그램을 처리하려면 먼저 캡처 필터(Capture filter) 의 조건을 충족해야 합니다. 트리거 조건이 충족되기 전에 캡처할 텔레그램 수를 지정할 수 있으며, 또한 트리거 조건이 충족된 후에는 캡처된 패킷 수를 제한할 수 있습니다. |
| 디코딩에 ETS 앱 사용하기(Use ETS App for Decoding) | KNX 제조업체의 디코더 ETS 앱이 하나 이상 설치된 경우, 현재 활성화된 디코더가 여기서 선택됩니다. 디코더의 다중 선택 또는 계단식 실행(순차 실행과 같은 동시 실행 방식)은 불가능합니다. |

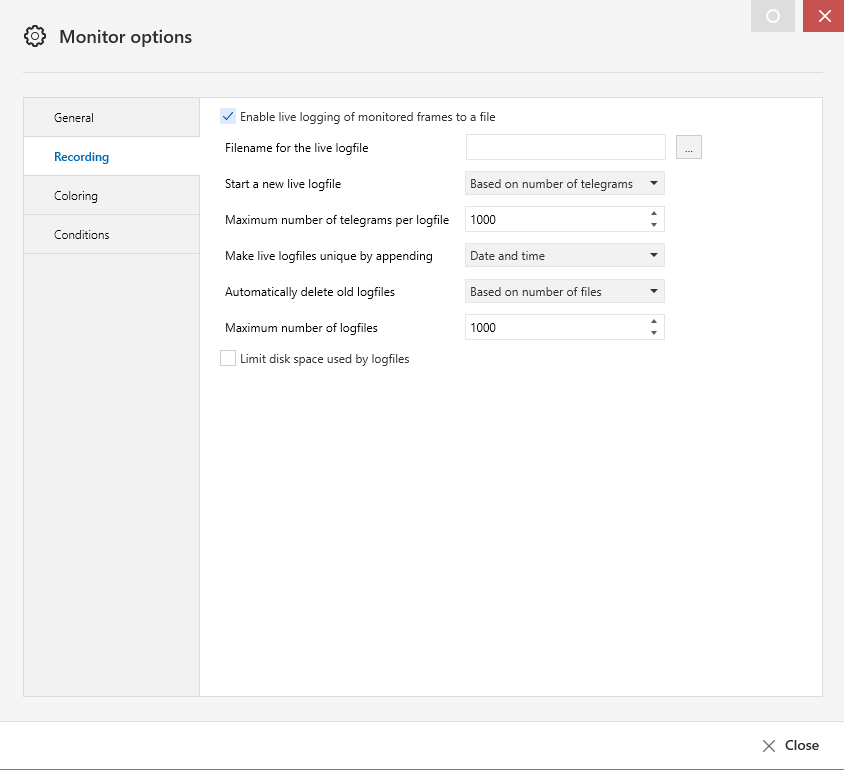

기록
기록된 텔레그램은 나중에 분석할 수 있도록 컴퓨터 또는 네트워크 드라이브/클라우드 파일에 저장할 수 있습니다.
| 옵션 | 상세정보 |
| 파일에 모니터링되는 프레임의 실시간 로깅 사용(Enable live logging of monitored frames to a file) | 이 옵션은 모니터링 기능으로 기록된 텔레그램이 직접 저장되는지 여부를 결정합니다. 이 옵션이 활성화되지 않은 한 이 페이지의 다른 모든 옵션은 비활성화됩니다. |
| 라이브 로그 파일의 파일명(Filename for the live logfile) | 경로 및 파일명을 선택합니다. 로그 파일의 형식은 XML이며, 파일의 메모리 내용은 항상 ETS6 형식입니다. |
| 새 라이브 로그 파일 시작하기(Start a new live logfile) | 이 옵션은 새 로그 파일을 만들어야 하는 시기를 결정합니다. 예를 들어 매 시간, 매일, 매주, 매월 또는 매년과 같은 방식으로 텔레그램 수를 기준으로 하지 않니다. "텔레그램 수 기준(Based on number of telegrams)" 옵션을 선택하면, 아래의 필드(예: '로그 파일당 최대 텔레그램 수(Maximum number of telegrams per logfile)')에 값을 입력할 수 있습니다. 다음 중 하나를 추가하여 고유한 로그 파일 이름을 만들 수 있습니다.
"기존 로그 파일 자동 삭제하기(Automatically delete old logfiles)" 옵션을 설정해서 이전 로그 파일의 삭제 여부를 결정할 수 있습니다. '파일 수 기준(Based on number of files)' 항목을 선택하면 '최대 로그 파일 수(Maximum number of logfiles)' 필드가 활성화됩니다.
|
| 로그 파일에 사용되는 디스크 공간 제한 (Limit disk space used by logfiles) | 로그 파일에 사용되는 최대 디스크 공간을 지정하려면 이 옵션을 사용합니다. |
| 로그 파일의 디스크 공간 제한(Disk space limit for logfiles) | 로그 파일의 디스크 공간 제한 정도를 입력합니다. |

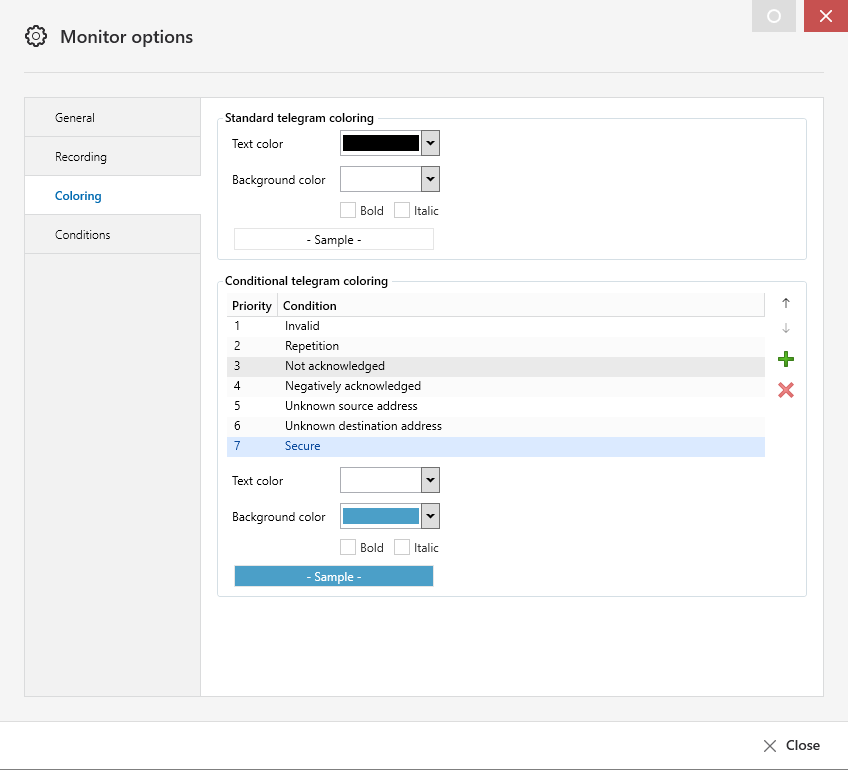

컬러 옵션(Coloring)
이 창에서 다양한 텔레그램의 텍스트와 배경색을 수정할 수 있습니다(예: 텔레그램 반복 표시 혹은 잘못된 텔레그램 표시).
| 옵션 | 상세정보 |
| 일반 텔레그램 컬러(Standard telegram coloring) |
특정 조건을 충족하지 않는 텔레그램의 텍스트/배경색을 정의합니다. |
| 특정 텔레그램 컬러(Conditional telegram coloring) |
특정 조건을 충족하지 않는 텔레그램의 텍스트/배경색을 정의합니다.
|

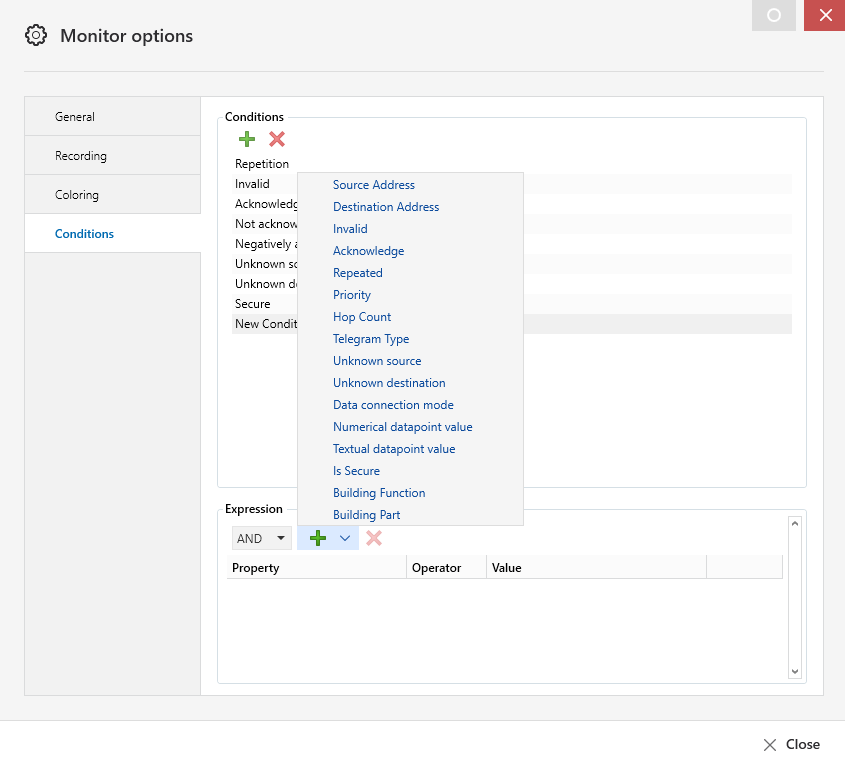

조건 설정
“조건 설정(Conditions)” 창에서 '+'버튼을 눌러 기존의 기록 조건 목록에 새로운 조건을 추가할 수 있습니다. 예를 들어 “발신 주소(source address)”를 선택하면 특정 개별 주소에서 텔레그램을 필터링할 수 있습니다.
이 필터 옵션 덕분에 표시되는 텔레그램 수를 결정할 수 있습니다(텔레그램 기록에는 영향을 미치지 않음). 이 기능은 버스 트래픽이 높은 대형 설치 현장에 매우 유용합니다. ETS는 기본적으로 모든 텔레그램을 표시합니다.
| 옵션 | 상세정보 |
| 조건 설정 | 모든 조건(ETS 기본 조건 및 사용자 정의 조건) 을 나열합니다.
|
| 표현식(Expression) |
상태를 정의합니다. 독립 표현식 부분은 최대 5개까지 설정할 수 있습니다. 이 모든 항목은 'AND' 또는 'OR' 연산자와 결합할 수 있습니다.
|
