버스 모니터와는 반대로 그룹 모니터는 다음과 같은 작업을 수행할 수 있습니다:

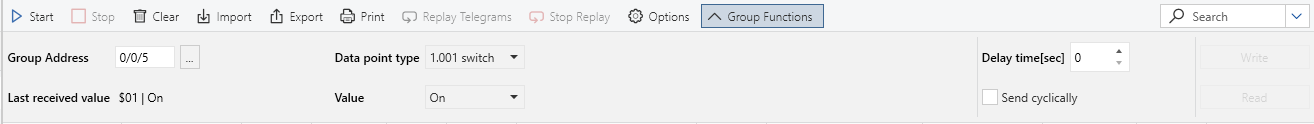

Group Monitor(그룹 모니터) 에서 'Group Function(그룹 기능)'을 선택했을 때 사용할 수 있는 기능의 개요:
| 옵션 | 상세정보 |
| 그룹 주소(Group address) | 읽어야 할 그룹 주소 오른쪽의 (...) 버튼을 사용하여 현재 선택한 프로젝트에서 그룹 주소를 선택합니다. 그룹 주소는 그룹 주소 값에 따라 선택창에서 오름차순으로 정렬됩니다(목록에서 사용 가능한 첫 번째 그룹 주소가 0/0/1임을 의미). |
| 데이터 포인트 타입(Data point type) | 데이터포인트 타입(Datapoint Type) 을 수동으로 선택합니다. 데이터포인트 타입은 디코딩(텔레그램의 읽기/쓰기/수신 작업) 에 적용되는 그룹 주소 값의 디코딩 규칙을 정의합니다. |
| 마지막에 수신된 값(Last received value) | 선택한 그룹 주소에 대해 버스로부터 받은 마지막 값입니다. |
| 값(Value) | 기록해야 할 값(선택된 데이터포인트 타입 혹은 원형 값에 따라 디코딩된 값) |
| 주기적 발송(Send cyclically) | 주기적으로 텔레그램을 보냅니다. 활성화되면 지연 시간(아래 참조) 이 자동으로 1초로 설정됩니다. |
| 지연 시간(Delay time) [sec] | 첫 번째 텔레그램이 전송되거나 두 텔레그램 사이의 간격(0...3600 초)이 전송될 때까지의 지연 시간 (초 단위) |
| 쓰기 (Write) | "그룹 주소 값 쓰기(group address value write)" 텔레그램을 버스로 전송하여 그룹 주소의 값을 씁니다. |
| 읽기(Read) | "그룹 주소 값 읽기(group address value read)" 텔레그램을 버스로 전송하여 그룹 주소의 값을 읽습니다. |

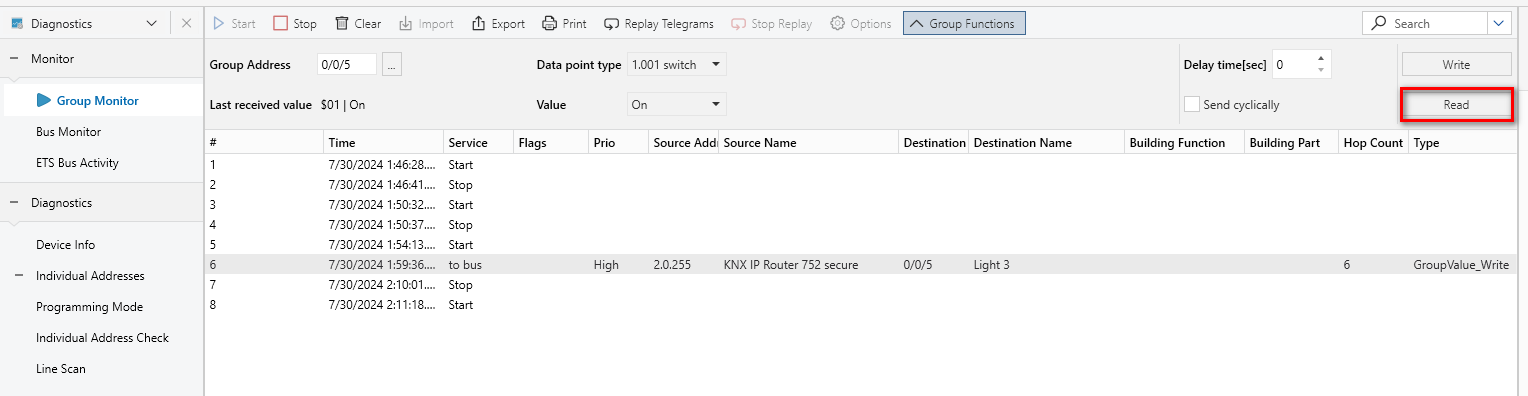

그룹 주소 값 읽기(Read value group address)
먼저, 그룹 모니터(Group Monitor) 창에서 '그룹 기능(Group Functions)' 버튼을 눌렀는지 확인합니다. 'Start(시작)' 버튼을 누르고 빈 필드인 '그룹 주소(Group Address)'에 그룹 주소를 입력하거나, 혹은 '...' 기호를 눌러 현재 프로젝트의 기존 그룹 주소 목록에서 그룹 주소를 선택하십시오.
버스에서 읽기 요청을 전송하려면 '읽기(Read)' 버튼을 누르십시오. 결과 텔레그램은 '타입(Type)' 열에 'GroupValueRead' 유형을 표시해주며, '정보(Info)' 열에는 값을 표시하지 않습니다. 텔레그램의 발신지 주소가 버스 인터페이스의 개별 주소(individual address) 입니다. 응답 텔레그램의 값이 'Info' 열에 표시됩니다('타입(Type)' 열은 'GroupValueResponse'를 나타냄).
$-sign 뒤에 오는 값은 16진수 값입니다.
'읽기(Read)' 플래그가 설정되지 않은 그룹 객체는 읽을 수 없습니다. ‘그룹 객체에서 보내는 발송 그룹 주소’로 지정되지 않은 그룹 주소가 쿼리될 경우, 읽기 명령에서 사용된 그룹주소가 아닌 별개의 그룹 주소(예: 발송된 그룹 주소)로 응답이 전송됩니다.

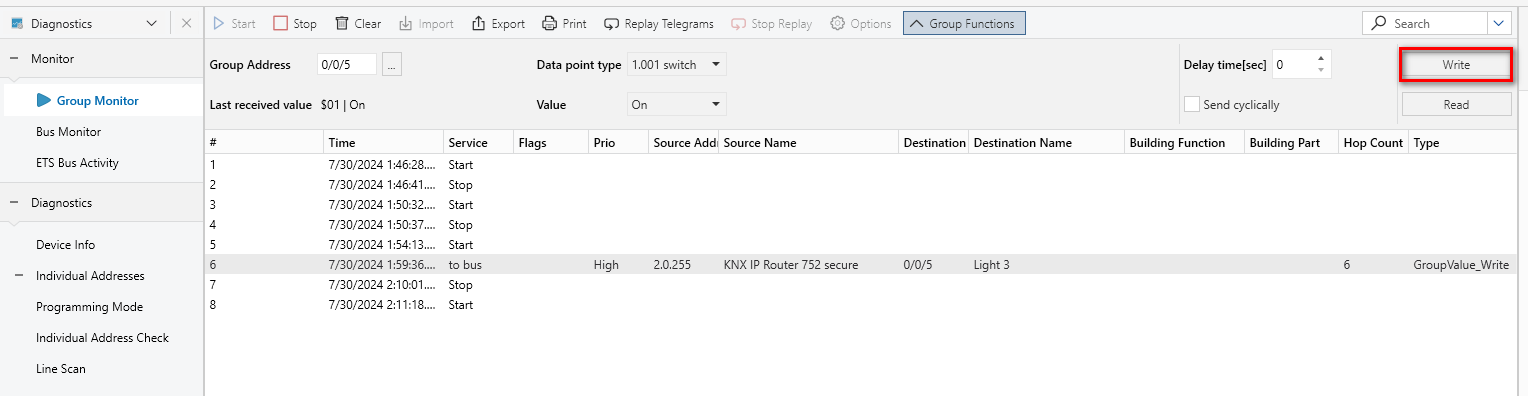

쓰기 값 그룹 주소(Write value group address)
먼저, 그룹 모니터(Group Monitor) 창에서 '그룹 기능(Group Functions)' 버튼을 눌렀는지 확인합니다. 'Start(시작)' 버튼을 누르고 빈 필드인 '그룹 주소(Group Address)'에 그룹 주소를 입력하거나, 혹은 '...' 기호를 눌러 현재 프로젝트의 기존 그룹 주소 목록에서 그룹 주소를 선택하십시오.
데이터 포인트 타입(Data point type) 필드에서 적절한 데이터 포인트 타입 및 전송해야 하는 유용한 데이터의 값을 선택하십시오. 초 단위로 이루어지는 지연 시간(Delay time) 의 경우, 입력된 지연 시간 이후에만 텔레그램을 전송하도록 설정할 수 있습니다. "주기적으로 발송하기(Send cyclically)" 필드를 선택하면 "사이클 시간[초](Cyclic time[sec])" 옵션이 자동으로 활성화됩니다. 이 경우, 매 2초마다 작성하기 등의 방식으로 텔레그램이 작성됩니다.
텔레그램이 전송되면, ETS는 발신된 텔레그램 및 수신 가능한 응답 텔레그램을 목록 필드에 표시합니다.
