Okno 'Opcje' otwiera się tylko wtedy, gdy nagrywanie telegramów zostało zatrzymane. Dla obu Monitorów dostępne są następujące opcje:
- Ogólne
- Rejestrowanie
- Kolorowanie
- Zakładka Conditions (Warunki)
- Opcje rejestracji – dekodowanie

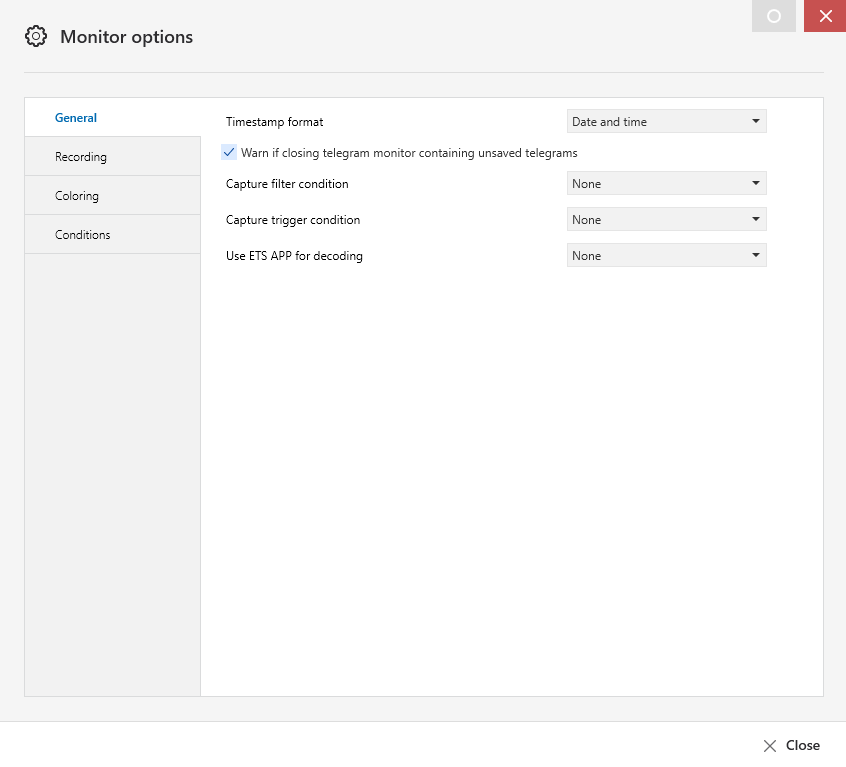

Ogólne
| Opcja | Opis |
| Format stempla czasowego | Format kolumny czasu w monitorze. Możliwe wartości to:
|
| Ostrzegaj, jeśli monitor zamykania telegramu zawiera niezapisane telegramy. | Nie zaznaczenie tego pola spowoduje, że program zamknie okno monitorowania bez ostrzeżenia użytkownika o konieczności wcześniejszego zapamiętania telegramów. |
| Warunek filtra przechwytywania | 'Punkt', w którym monitor rozpoczyna rejestrowanie telegramów, zależy od tego (wstępnie lub zdefiniowanego przez użytkownika) warunku. Telegramy, które nie spełniają tego warunku, zostaną zignorowane. |
| Używaj warunku filtra podczas wczytywania z pliku | Jeśli ta opcja jest zaznaczona, warunki filtrowania są stosowane również przy wczytywaniu telegramów z pliku (w celu zmniejszenia ilości wyświetlanej treści). |
| Warunek wyzwalania przechwytywania | 'Punkt', w którym monitor zaczyna wyświetlać telegramy, zależy od tego (wstępnie lub zdefiniowanego przez użytkownika) warunku. Telegramy, które nie spełniają tego warunku, zostaną zignorowane. Aby przetwarzać telegram, musi on najpierw spełnić warunek filtra przechwytywania! Możliwe jest określenie liczby telegramów, które zostaną przechwycone przed spełnieniem warunku wyzwalania, a także ograniczenie liczby pakietów przechwyconych po spełnieniu warunku wyzwalania. |
| Liczba telegramów przechwyconych przed punktem wyzwalania | Za pomocą tej opcji ustawia się liczbę telegramów przed punktem wyzwalania. |
| Liczba telegramów przechwyconych za punktem wyzwalania | Użyj tej opcji (i wcześniej włączonej opcji „Ogranicz liczbę pakietów przechwyconych po punkcie wyzwalania”), aby ograniczyć liczbę telegramów po punkcie wyzwalania. |
| Używaj warunku wyzwalania podczas wczytywania z pliku | Jeśli ta opcja jest zaznaczona, warunki filtrowania są stosowane również przy wczytywaniu telegramów z pliku (w celu zmniejszenia ilości wyświetlanej treści). |

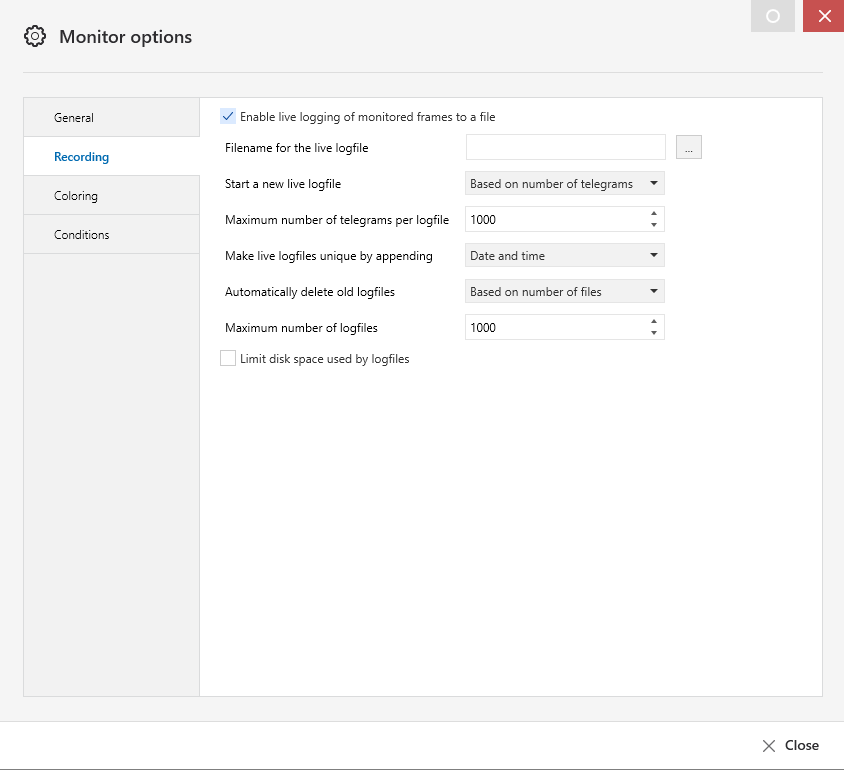

Rejestrowanie
Nagrane telegramy można zapisać do pliku na komputerze lub na dysku sieciowym/w chmurze w celu późniejszej analizy.
| Opcja | Opis |
| Włącz rejestrowanie na żywo monitorowanych ramek w pliku | Ta opcja określa, czy telegramy zapisane przez funkcję monitorowania są zapisywane bezpośrednio do pliku. Wszystkie inne opcje na tej stronie są wyłączone, jeśli ta opcja nie jest włączona. |
| Nazwa pliku dziennika rejestrowania na żywo | Wybór ścieżki i nazwy pliku. Format pliku dziennika to XML, zawartość pamięci w pliku jest zawsze w formacie ETS6. |
| Nowy dziennik rejestrowania na żywo | Ta opcja określa, kiedy należy utworzyć nowy plik dziennika, np. tj. na podstawie liczby telegramów, co godzinę, codziennie, co tydzień, co miesiąc lub co rok. Przy wyborze opcji 'Zależnie od liczby telegramów' możliwe jest wprowadzenie wartości w polu pod spodem, tj. 'Maksymalna liczba telegramów w pliku dziennika'. Nazwa plików dziennika może być unikatowa poprzez dołączenie:
Ustawiając opcję „Automatycznie usuwaj stare pliki dziennika” można określić, czy stare pliki dziennika mają zostać usunięte, czy nie. Jeśli wybrano opcję 'Zależnie od liczby plików', pole 'Maksymalna liczba plików dziennika' jest aktywne.
|
| Ogranicz przestrzeń dyskową używaną przez pliki dziennika | Użyj tej opcji, aby określić maksymalną ilość miejsca na dysku używanego w plikach logów. |
| Limit przestrzeni dyskowej na pliki dziennika | Wprowadź limit miejsca na dysku dla plików. |
Kolorowanie
W tym oknie można zmienić tekst i kolor tła różnych telegramów, np. w przypadku telegramów powtórzonych lub błędnych.
| Opcja | Opis |
| Standardowe kolorowanie telegramu |
Określa kolor tekstu/tła dla telegramów, które nie spełniają żadnego warunku. |
| Warunkowe kolorowanie telegramu |
Określa kolor tekstu/tła dla telegramów, które spełniają warunek.
|

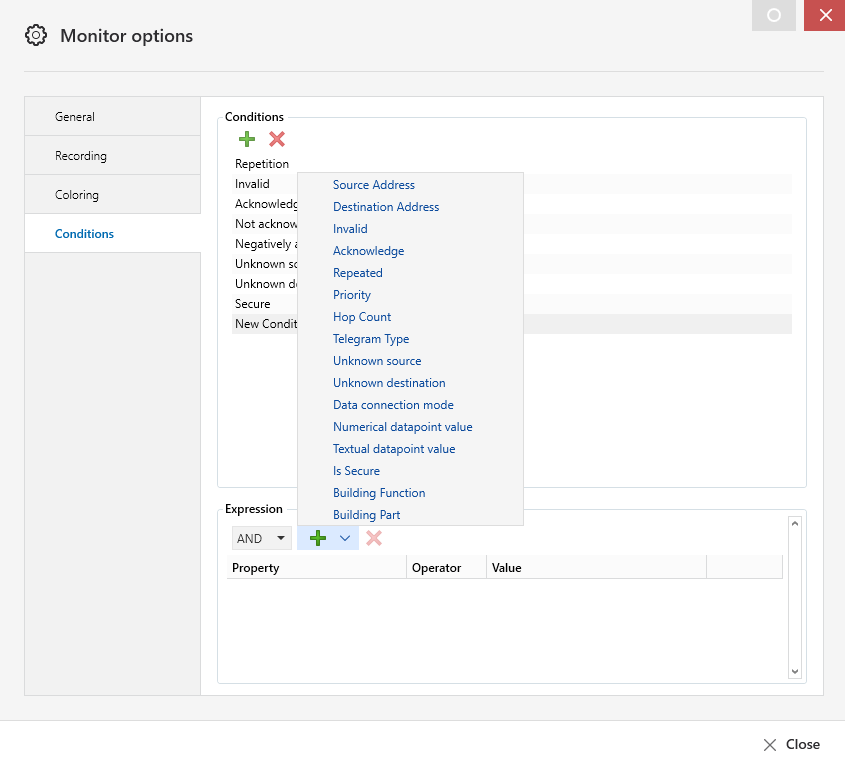

Zakładka Conditions (Warunki)
Można dodać więcej warunków do domyślnego zestawu warunków nagrywania poprzez naciśnięcie przycisku '+' w oknie 'Warunki'. Po dodaniu np. 'Adres źródłowy' możliwa jest filtracja telegramów dla określonego adresu indywidualnego.
Dzięki tej opcji filtrowania, możliwe jest określenie liczby wyświetlanych telegramów (nie ma to wpływu na zapis telegramów). Jest to z pewnością bardzo użyteczna funkcja w dużych instalacjach o wyższym ruchu magistralnym. ETS wyświetla domyślnie wszystkie telegramy.
| Opcja | Opis |
| Zakładka Conditions (Warunki) | Wyświetla wszystkie warunki (domyślne ETS i zdefiniowane przez użytkownika).
|
| Wyrażenie |
Określa warunek. Można ustawić maksymalnie pięć parametrów wyrażenia. Wszystkie z nich mogą być powiązane operatorem 'I' lub 'LUB'.
|
Opcje rejestracji – dekodowanie
W tym oknie można ustawić opcje dekodowania zawartości telegramu.
| Opcja | Opis |
| Użyj ETS APP do dekodowania | Jeśli zainstalowana jest jedna lub więcej aplikacji ETS do dekodowania od producentów KNX, wybiera się tutaj odpowiedni aktualnie aktywny dekoder. Wielokrotny wybór lub kaskadowanie (jednoczesne wykonanie, np. kolejne) dekoderów nie jest możliwe. |
