W ETS dostępne są trzy narzędzia do rejestrowania, wyświetlania, analizowania i wysyłania telegramów KNX na magistrali, a także do odczytu lub wysyłania wartości adresów grupowych z komputera:
- Monitor magistrali
- Monitor aktywności magistrali ETS
- Monitor grup
Monitor grup i Monitor magistrali są bardzo podobne, ale Monitor grup ma dwie dodatkowe funkcje (patrz tabela poniżej).
Dla obu Monitorów należy najpierw upewnić się, że wybrano właściwy interfejs magistralny (w pasku narzędziowym na górze). Ustawienie lub zmiana połączenia są możliwe tylko w trybie offline, tj. jeśli nagrywanie nie zostało jeszcze uruchomione.

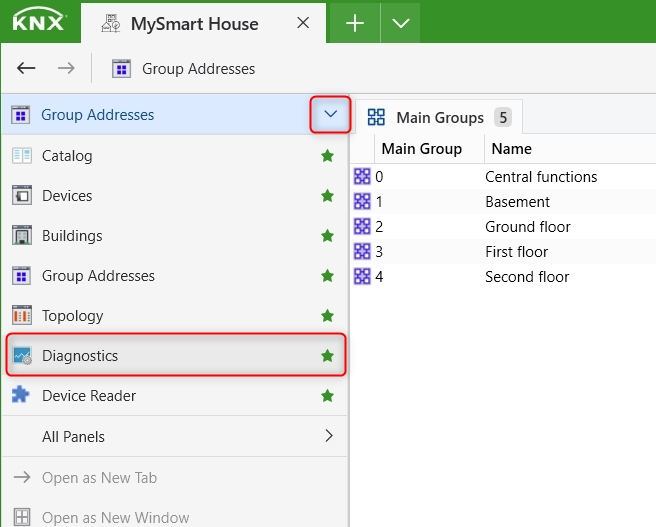

Aby uruchomić dowolny monitor możesz zmienić panel na 'Diagnostyka' lub kliknąć selektor panelu, aby wybrać panel 'Diagnostyka'.
Monitor magistrali
Monitor magistrali jest wykorzystywany do pełnego zapisu i analizy wszystkich telegramów wysyłanych na magistralę. Na czas rejestracji telegramów monitor magistrali wymaga wyłączności dostępu do magistrali. Oznacza to, że przy włączonej rejestracji niemożliwe jest sprawdzanie adresów indywidualnych, skanowanie linii czy wyszukiwanie urządzeń w trybie programowania.

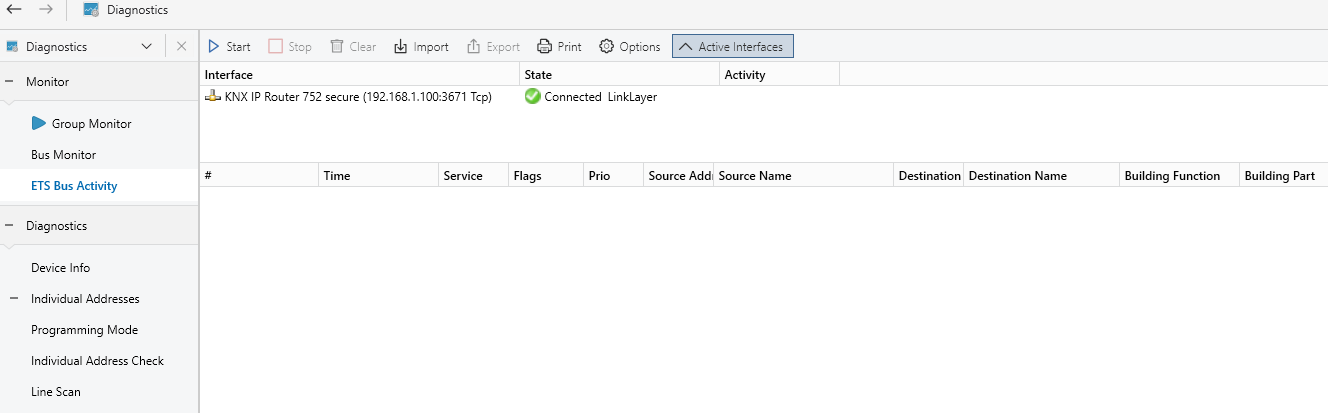

Monitor aktywności magistrali ETS
Monitor aktywności magistrali ETS nie otwiera połączenia z instalacją, ale "nasłuchuje", czy jakiekolwiek połączenie zostało utworzone przez ETS. Jeśli takie połączenie zostanie utworzone, to ten monitor jest do niego „dołączony” i wyświetla ruch tego połączenia. Po zamknięciu takiego połączenia Monitor aktywności magistrali ETS odłącza się od tego połączenia.
Monitor aktywności ETS umożliwia sprawdzenie, które połączenie zostało wykorzystane i z jakiego powodu w przypadku wielu połączeń. Co więcej, Monitor Aktywności ETS – monitoruje wszystkie interfejsy, bezpośrednie połączenia IP i lokalne połączenia USB, a nie tylko interfejs, do którego jesteś podłączony.
Monitor grup
Monitor grup jest wymagany do rejestrowania i analizy telegramów grupowych oraz do odczytywania lub wysyłania wartości adresów grupowych z komputera. W przeciwieństwie do Monitora magistrali, Monitor grup nie wymaga własnego wyłącznego dostępu do magistrali na czas nagrywania. Oznacza to, że podczas aktywnej sesji Monitora grup nadal można sprawdzić adresy indywidualne, wykonać skanowanie linii lub wyszukiwać urządzenia w trybie programowania.

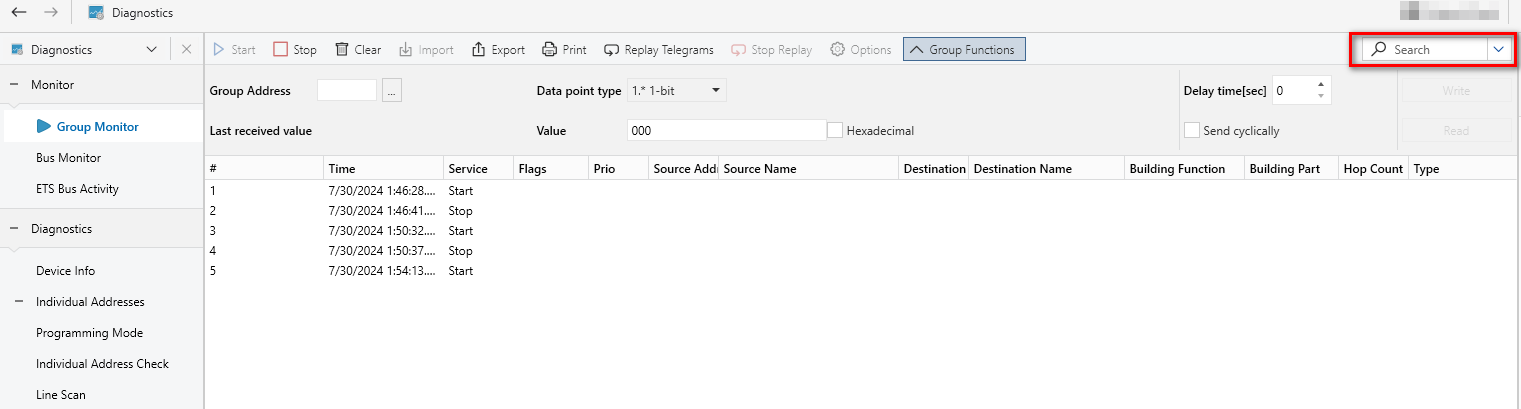

Monitory ETS pokazują informacje o zarejestrowanych telegramach w formie tabelarycznej. Szerokość i układ kolumn mogą być modyfikowane. Jest ponadto możliwe filtrowanie informacji. W Monitorze będą wyświetlane tylko informacje zgodne z kryteriami filtrowania, które są wpisane w prawym górnym polu.
Pasek menu
| Element menu | Dostępne w... | Opis |
| Uruchom | Grup/Magistrali/Aktywności magistrali ETS | Uruchamia monitor: Rozpoczęcie nagrywania i odtwarzania telegramów. Podczas nagrywania telegramu, przycisk 'Start' jest wyszarzony |
| Zatrzymaj | Grup/Magistrali/Aktywności magistrali ETS | Zatrzymuje monitor: Zatrzymywanie nagrywania i odtwarzania telegramów. |
| Wyczyść | Grup/Magistrali/Aktywności magistrali ETS | Czyści wszystkie telegramy w oknie |
| Importuj | Grup/Magistrali/Aktywności magistrali ETS | Importuje/otwiera wcześniej zarejestrowane telegramy |
| Eksportuj | Grup/Magistrali/Aktywności magistrali ETS | Eksportuje/zapisuje poprzednio zarejestrowane telegramy, jeśli monitorowanie nie jest aktualnie aktywne. |
| Wydrukuj | Grup/Magistrali/Aktywności magistrali ETS | Pozwala na drukowanie wybranych telegramów lub wszystkich telegramów za pośrednictwem okna dialogowego drukowania. Tylko widoczne kolumny są wydrukowane; w zależności od ich szerokości w procentach i w układzie poziomym |
| Powtórz telegramy | Grupa | Umożliwia odtwarzanie nagranych wcześniej telegramów grupowych (z pliku). |
| Zatrzymaj odtwarzanie | Grupa | Zatrzymuje odtwarzanie wcześniej nagranych telegramów grupowych (z pliku). |
| Opcje | Grup/Magistrali/Aktywności magistrali ETS | Tutaj można dokonać ustawień monitorowania: wyzwalania, przechwytywania i nagrywania. |
| Funkcje grupowe | Grupa | Umożliwia zapisywanie/odczytywanie wartości grupowych z możliwością wykonania kilku ustawień (więcej informacji dalej) |
Kolumny okna
| # | Numer porządkowy zarejestrowanego telegramu |
| Czas | Czas nagrywania telegramu (czas komputera), wyświetlany w odpowiednim formacie (zdefiniowanym w opcjach monitorowania). |
| Usługa | Typ usługi magistrali:
|
| Flagi |
Informacje kontrolne:
|
| Prio | Priorytet Telegramu KNX |
| Source Address | Adres indywidualny nadawcy |
| Source Name | Nazwa nadawcy (z danych projektu ETS). |
| Opis źródła | Opis źródła. |
| Adres docelowy |
Może być adresem indywidualnym lub adresem grupowym. Dalsze wyjaśnienia dotyczące możliwych wariantów adresu docelowego można znaleźć tutaj Flagi kolumn okna & Adres docelowy w Monitorach ETS |
| Nazwa docelowa | Nazwa docelowa. |
| Opis docelowy | Opis docelowy. |
| Funkcja budynku | Nazwa funkcji budynku |
| Część budynku | Nazwa części budynku |
| Licznik kontroli przejść |
Ta kolumna wskazuje liczbę "przeskoków" telegramu. Liczba "przeskoków" jest znana również jako "licznik kontroli przejść". |
| Type | Rodzaj usługi APCI telegramu KNX |
| DPT | DPT |
| Info | Dodatkowe informacje o telegramie KNX.
|
| Informacja o medium | informacje specyficzne dla mediów (dla PL i RF) |
| Bezpieczeństwo | Dodatkowe informacje dotyczące telegramów KNX Secure w odniesieniu do danego typu (KNX IP Secure = bezpieczeństwo transmisji, KNX Data Secure = bezpieczeństwo danych) |
Pasek statusu

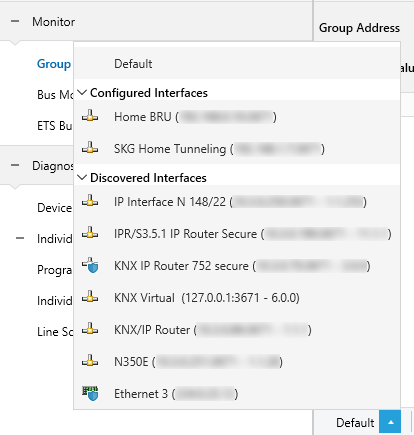

Pasek stanu monitora znajduje się w dolnej części okna monitora i umożliwia wybranie interfejsu dla sesji monitorowania poprzez kliknięcie przycisku "" i wybranie jednego z wyświetlonych interfejsów (jeśli żaden nie zostanie wybrany, ETS wybierze najbardziej odpowiedni interfejs, patrz Menedżer połączeń)
Po wybraniu interfejsu i uruchomieniu monitora wyświetlane są następujące informacje o interfejsie:
- Nazwa urządzenia
- Indywidualny adres
- Adres IP (jeśli dotyczy)
- Adres domeny (jeśli dotyczy)

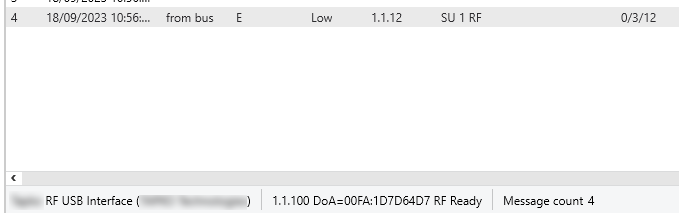

- Tryb RF (jeśli dotyczy)
- Ilość zarejestrowanych telegramów
Pasek boczny

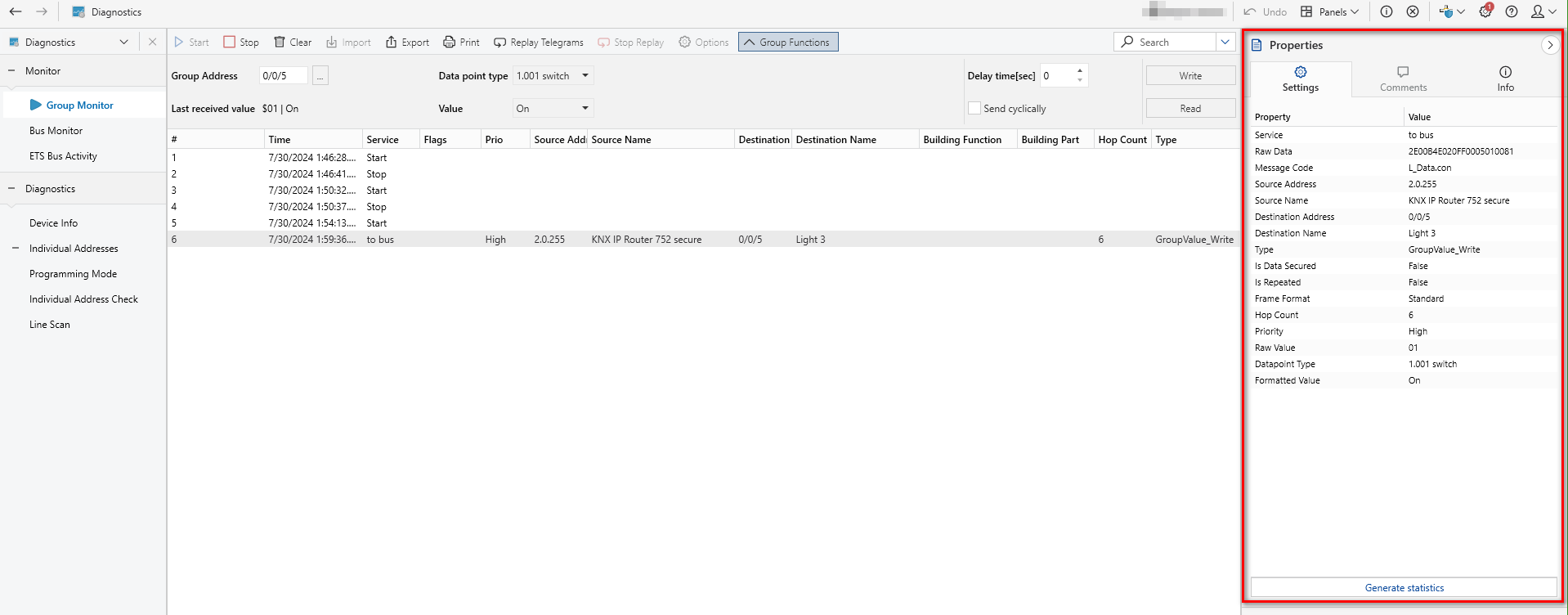

Zaznaczając określony telegram w Monitorze, ETS pokaże informacje o telegramie w formacie rozszerzonym. Różne właściwości można sortować alfabetycznie po kliknięciu nagłówka Właściwości.
W zależności od tego, czy używany jest Monitor magistrali czy Monitor grup, wyświetlane są następujące informacje:
| Acknowledge | Potwierdzony/ niepotwierdzony |
| APCI | Application Layer Control Information: Rodzaj komunikatu warstwy aplikacji |
| ConfirmFlag | Prawda/Fałsz |
| DataPointType | Nazwa typu punktu danych (jeśli projekt jest otwarty i jeśli został przypisany) |
| DecodedDpValue | Dekodowana wartość punktu danych (np. On, Off, Otwarty, Zamknięty itp...) |
| Destination | Może być adresem indywidualnym lub adresem grupowym. |
| DestinationName | Nazwa adresu grupowego; "-" jeśli nazwa adresu grupowego nie została zdefiniowana. |
| Funkcja budynku | Wyświetla nazwę funkcji, z którą powiązany jest adres grupowy. |
| Część budynku | Wyświetla nazwę części budynku, z którą powiązana jest funkcja i z którą powiązany jest adres grupowy. |
| FrameFormat | Format Telegramu: Standardowy/Rozszerzony |
| LocalizedType | typ usługi APCI (Write, Read…) |
| MediumInfoRF | adres domeny dla RF |
| MessageCode | typ usługi i której warstwy |
| Priority | Low, High, Alarm, System |
| RawData | Nieprzetworzone dane telegramu magistrali KNX (format cEMI, składający się z kodu serwisowego, danych serwisowych, nie odpowiadają w każdym szczególe telegramowi na magistrali) |
| RawDpValue | "Surowa" wartość punktu danych |
| RepeatedFlag | Powtórzony: Prawda/Fałsz |
| RoutingCounter | wartość licznika routingu |
| Usługa | From/to bus (z/do magistrali) |
| Source | adres indywidualny nadawcy |
| SourceName | Nazwa urządzenia; "-", jeśli nazwa urządzenia nie została zdefiniowana. |
| SystemBroadcastFlag | Prawda/Fałsz |
| TPCI | informacja kontrolna warstwy transportowej |
Informacje

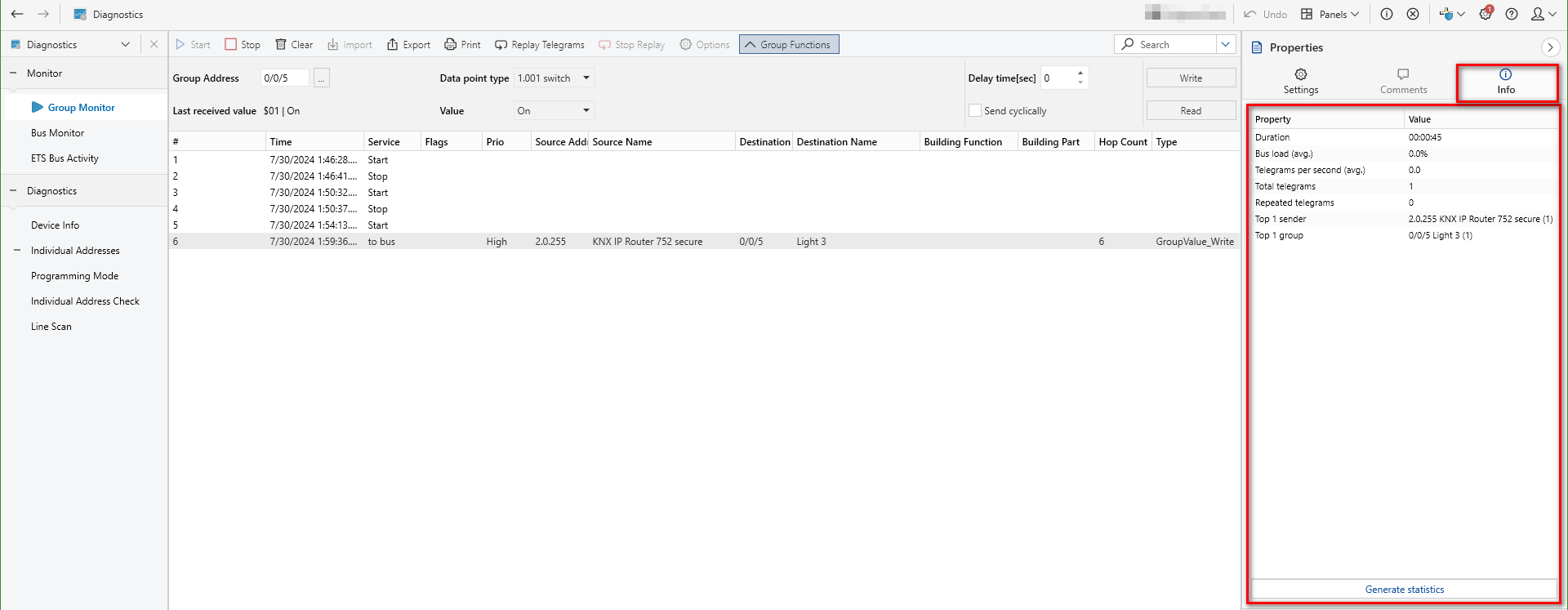

Dodatkowe informacje o telegramie można znaleźć w zakładce 'Informacje' okna właściwości na pasku bocznym. Pokazane są następujące właściwości
| Duration | Całkowity czas trwania rejestracji |
| Bus load (avg.) | Średnie obciążenie magistrali |
| Telegrams per second (avg.) | Średnia liczba telegramów na sekundę (na magistrali) |
| Total telegrams | Całkowita liczba zarejestrowanych telegramów |
| Repeated telegrams | Liczba powtórzonych telegramów |
| Busy telegrams | Liczba telegramów z potwierdzeniem typu Busy |
| Unconfirmed telegrams | Liczba telegramów niepotwierdzonych |
| Negative confirmed telegrams | Liczba telegramów z potwierdzeniem typu NACK |
| Top x sender | Adresy nadawców, którzy wysłali kolejno (x) najwięcej telegramów (i ile razy to się zdarzyło) |
| Top x group | Najczęściej używane adresy docelowe (i ile razy pojawiły się na magistrali) |
Istnieje przycisk 'Generuj statystyki' na dole paska bocznego, który umożliwia użytkownikowi ETS generowanie statystyk z informacjami o czasie nagrywania, statystyki projektu, odpowiednich nadawców/odbiorców oraz statystyki dotyczące komunikacji grupowej (kto wysłał, kto nie?) itd.
- Statystyki nie są resetowane po wybraniu innego interfejsu ani po uruchomieniu/zatrzymaniu Monitora.
- Statystyki są resetowane dopiero po wyczyszczeniu zawartości nagrań w Monitorze.
