W przeciwieństwie do Monitora magistrali, Monitor Grup oferuje możliwość:
Przegląd możliwych opcji, gdy w Monitorze grup aktywna jest pole 'Funkcje grupy':
| Opcja | Opis |
| Adres grupowy | Adres grupowy do odczytania. Użyj przycisku (...) z prawej strony, aby wybrać adres grupowy z aktualnie wybranego projektu. Adresy grupowe są sortowane w polu wyboru w kolejności rosnącej zgodnie z wartością adresu grupowego (co oznacza, że pierwszy możliwy adres grupy na liście wynosi 0/0/1). |
| Typ punktu danych | Ręczny wybór typu punktu danych. Określa zasady dekodowania wartości adresu grupowego (odbiór telegramu, operacja odczytu/zapisu). |
| Ostatnia odebrana wartość | Ostatnia wartość, która została odebrana z magistrali dla wybranego adresu grupowego. |
| Wartość | Wartość do wpisania, dekodowana zgodnie z wybranym typem punktu danych lub jako wartość nieprzetworzona. |
| Wysyłaj cyklicznie | Wysyła telegram cyklicznie. Po włączeniu czas opóźnienia (patrz poniżej) jest automatycznie ustawiony na 1 s. |
| Opóźnienie [sec] | Czas opóźnienia w sekundach do wysłania pierwszego telegramu lub odstęp między dwoma telegramami (0...3600) |
| Zapis | Wysyła na magistralę telegram 'Zapis wartości adresu grupowego', aby zmienić jego stan |
| Odczyt | Wysyła na magistralę telegram 'Odczyt wartości adresu grupowego', aby sprawdzić jego stan |
Odczyt wartości adresu grupowego
Po pierwsze, upewnij się, że przycisk 'Funkcje grupy' jest wciśnięty w oknie Monitora grup. Naciśnij przycisk 'Start' i wprowadź adres grupowy w pustym polu 'Adres grupowy' lub wybierz adres grupowy z listy istniejących adresów w bieżącym projekcie, naciskając symbol '...'.

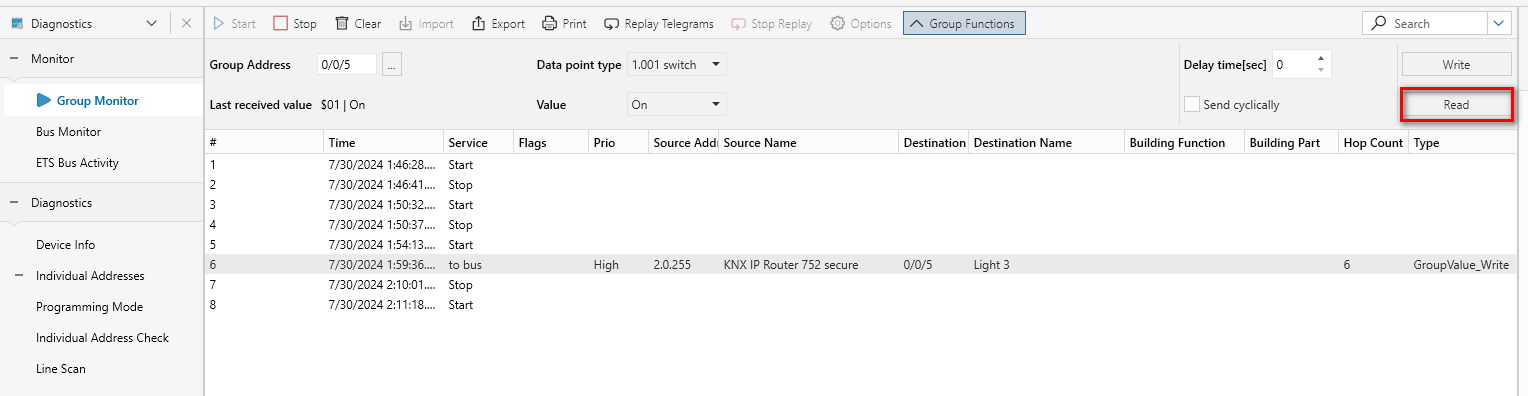

Naciśnij przycisk 'Odczyt', aby wysłać żądanie odczytu na magistralę. Wynikowy telegram wyświetla typ 'GroupValueRead' w kolumnie 'Typ' i nie wyświetla żadnej wartości w kolumnie 'Info'. Adres źródłowy w telegramie jest indywidualnym adresem interfejsu magistralnego. Wartość telegramu odpowiedzi (kolumna 'Typ' wskazuje 'GroupValueResponse') jest wyświetlana w kolumnie 'Info'.
Wartości poprzedzone znakiem $ są wartościami szesnastkowymi.
Można odczytać tylko obiekty grupowe, dla których ustawiono flagę 'Odczyt'. W przypadku zapytania o adresy grupowe, które dla obiektów grupowych nie są określone jako 'wysyłane', odpowiedź zostanie przesłana z innego adresu grupowego niż ten użyty w żądaniu odczytu (t.j. wysyłanego adresu grupowego).
Zapis wartości adresu grupowego
Po pierwsze, upewnij się, że przycisk 'Funkcje grupy' jest wciśnięty w oknie Monitora grup. Naciśnij przycisk 'Start' i wprowadź adres grupowy w pustym polu 'Adres grupowy' lub wybierz adres grupowy z listy istniejących adresów w bieżącym projekcie, naciskając symbol '...'.

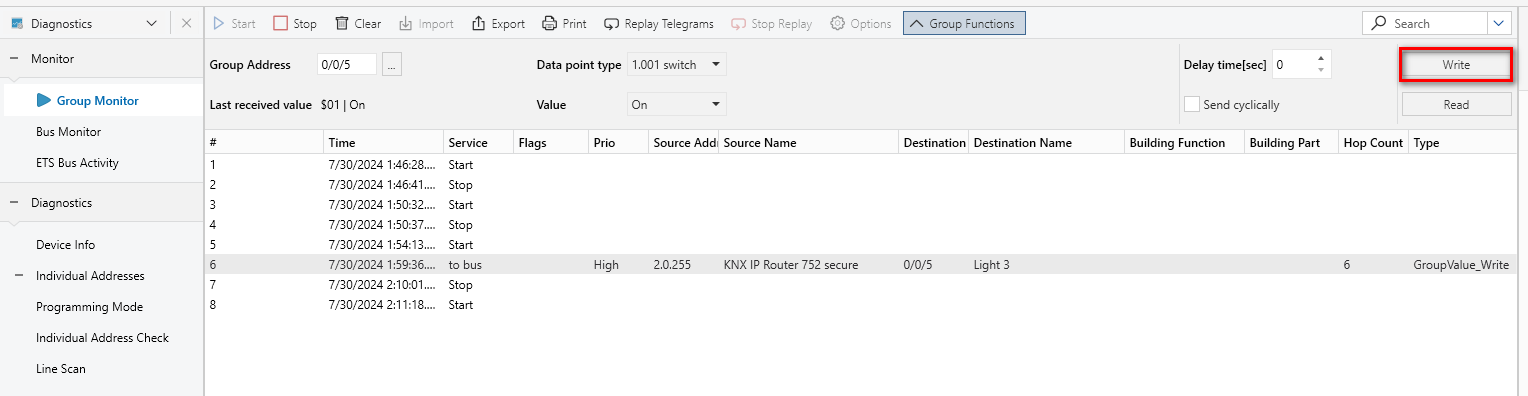

Wybierz odpowiedni typ punktu danych z pola 'Typ punktu danych' oraz wartość danych, które mają zostać wysłane. Można ustawić czas opóźnienia w sekundach, aby telegram został wysłany dopiero po wprowadzonym czasie opóźnienia. Zaznaczenie pola 'Wysyłaj cyklicznie' automatycznie włączy opcję 'Czas cyklu [sec]'. W tym drugim przypadku telegram będzie wysyłany, np. co dwie sekundy.
Po wysłaniu telegramu ETS wyświetla wysłany telegram i telegramy odpowiedzi w polu listy.
