A janela 'Opções' só abre se a gravação de telegramas tiver sido interrompida. As seguintes opções estão disponíveis para ambos os monitores:
- Geral
- Gravação
- Níveis de cores
- Condições
- Decodificação

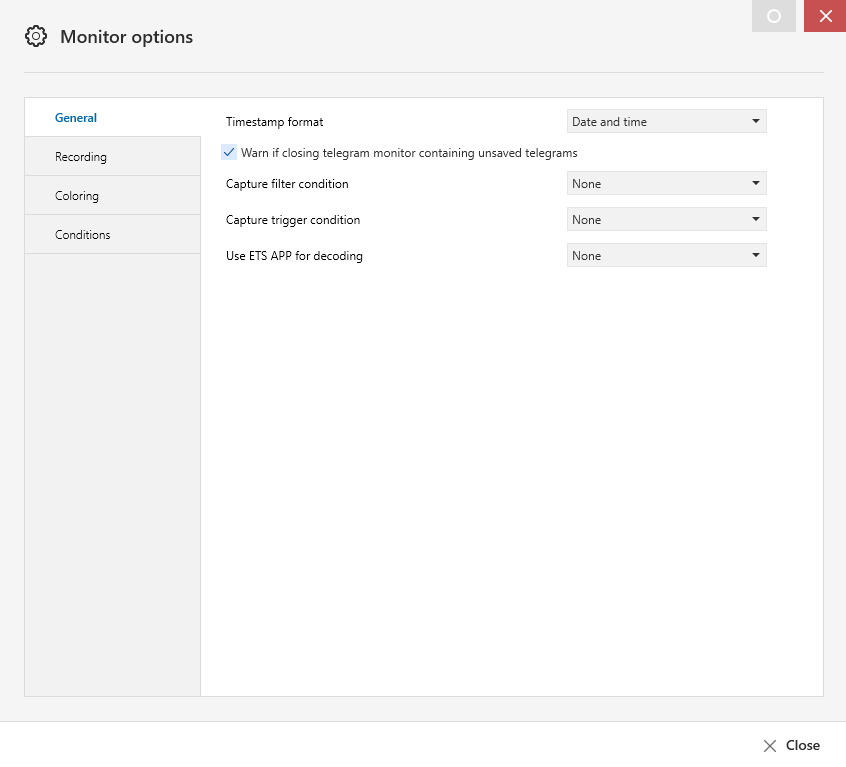

Geral
| Opção | Descrição |
| Formato do registo da hora | Formato da coluna de Hora no monitor. Valores possíveis:
|
| Avisa se fechar o monitor do telegramas, com telegramas não salvos | Ao desativar esta opção, o programa fechará a janela do monitor sem avisar o usuário de que os telegramas registados precisam de ser gravados primeiro. |
| Condição do filtro de captura | O 'ponto' em que o monitor começa a gravar os telegramas depende da condição (pré-definida ou do usuário). Telegramas que não satisfazem esta condição serão ignorados. |
| Utilize a condição de filtro quando carregar a partir do arquivo | Se selecionado, as condições de filtro também serão aplicadas quando os telegramas são carregados de um arquivo (para reduzir a quantidade de conteúdo exibido). |
| Condição do disparo de captura | O 'ponto' em que o monitor começa a exibir os telegramas depende da condição (pré-definida ou do usuário). Os telegramas que não satisfazem a condição serão ignorados. Para processar um telegrama aqui, ele deve ter encontrado a condição do filtro de captura! É possível especificar o número de telegramas que serão capturados antes que a condição de disparo seja atendida, bem como limitar o número de pacotes capturados após a condição de disparo ser atendida. |
| O número de telegramas a capturar antes do ponto de disparo | O número de telegramas antes do ponto de disparo é definido usando esta opção. |
| O número de telegramas a capturar após do ponto de disparo | Use esta opção (e a opção previamente habilitada "Limitar o número de pacotes sendo capturados após o ponto de gatilho"), para limitar o número de telegramas após o ponto de gatilho. |
| Utilize a condição de disparo quando carrega a partir do ficheiro | Se selecionado, as condições de disparo de captura também são aplicadas ao carregar telegramas de um arquivo (para reduzir a quantidade de conteúdo exibido). |

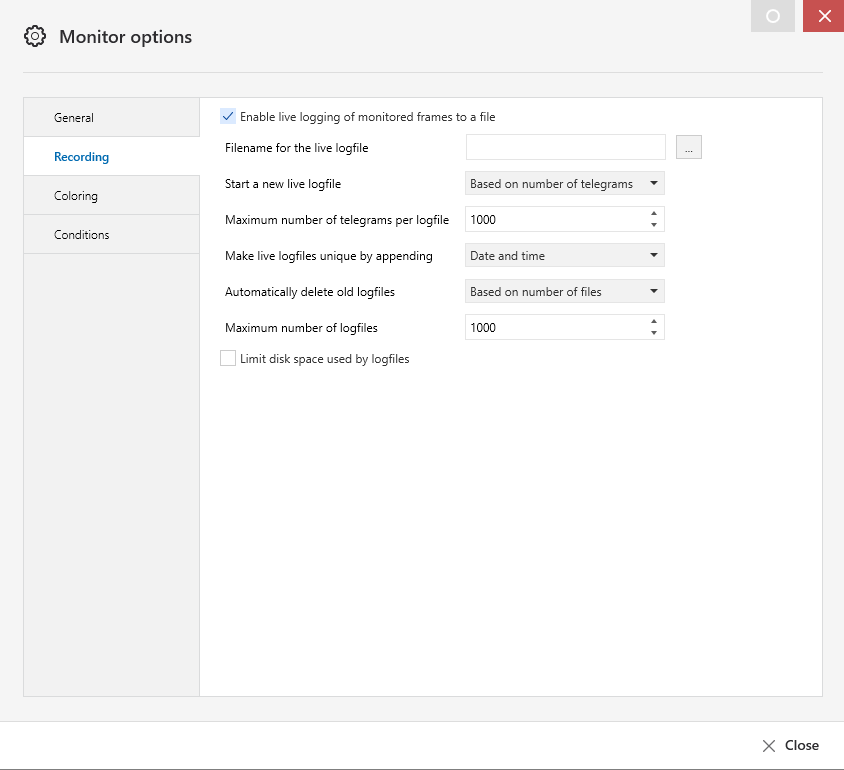

Gravação
Os telegramas gravados podem ser registados em um arquivo no seu computador, ou num driver de rede/ nuvem, para análise futura.
| Opção | Descrição |
| Habilita o registro ao vivo de quadros monitorados em um arquivo | Esta opção determina se os telegramas registados pela função de monitoramento serão salvos diretamente. Todas as demais opções desta página serão desativadas, desde que esta opção não esteja ativada. |
| Nome do arquivo para o arquivo de registro ativo | Seleção do caminho e nome do arquivo. O formato do arquivo de registro é o XML, o conteúdo da memória do arquivo está sempre no formato ETS6. |
| Inicie um novo arquivo de registro ativo | Esta opção determina quando um novo arquivo de registro deve ser criado, por exemplo, baseado no número de telegramas, a cada hora, todos os dias, todas as semanas, todos os meses ou todos os anos. Ao selecionar a opção "Baseado no número de telegramas", é possível inserir um valor no campo abaixo, por exemplo, o 'Número máximo de telegramas por arquivo de registro'. O nome dos arquivos de registro pode ser exclusivo, acrescentando:
Ao definir a opção: "Automaticamente excluir arquivos antigos e registros", você pode determinar se estes arquivos devem ser excluídos ou não. Se a opção 'Baseado no número de arquivos' for selecionada, o campo 'Número máximo de arquivos de registro' será habilitado.
|
| Limitar espaço em disco usado por arquivos de registo | Use esta opção para especificar o espaço máximo em disco usado para arquivos de registro. |
| Limite de espaço em disco para arquivos de registo | Digite o limite de espaço em disco para os arquivos registro. |

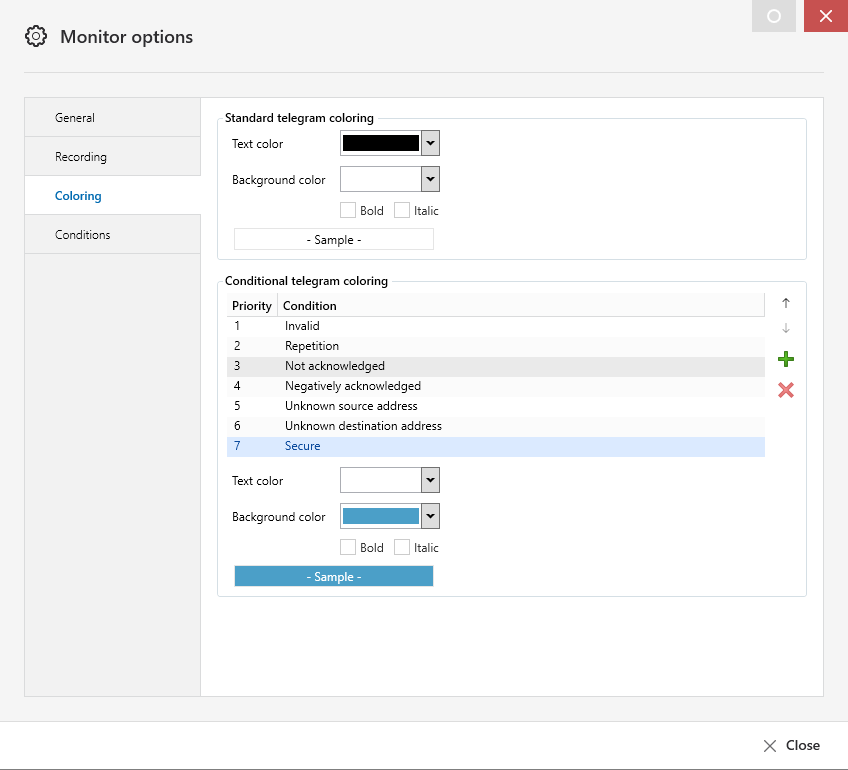

Níveis de cores
Nesta janela é possível modificar o texto e a cor de fundo dos vários telegramas, por exemplo, para repetições de telegramas ou telegramas com erros.
| Opção | Descrição |
| Colores padrão do telegrama |
Define a cor de texto/fundo para telegramas que não atendem a nenhuma condição. |
| Cor condicional do telegrama |
Define a cor de texto/fundo para telegramas que atendem a uma condição.
|

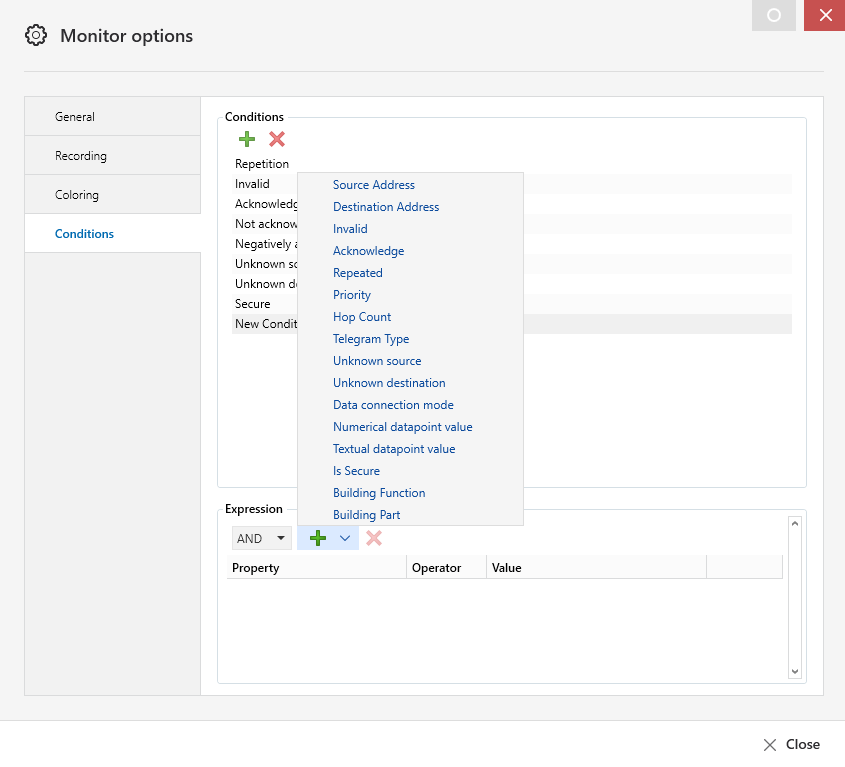

Condições
É possível adicionar mais condições ao conjunto padrão de condições de gravação, pressionando o botão '+' na janela 'Condições'. Quando, por exemplo, selecionando o 'Endereço de Envio', é possível filtrar telegramas em um endereço individual específico.
Graças a esta opção de filtro, é possível determinar o número de telegramas que serão exibidos (não tem influência no registro de telegramas). Trata-se, sem dúvida, de uma função muito útil, em grandes instalações, com um maior tráfego no barramento. O ETS mostra todos os telegramas por padrão.
| Opção | Descrição |
| Condições | Lista todas as condições (condições padrão e definidas pelo usuário).
|
| Expressão |
Define a condição. Um máximo de cinco partes de expressão independentes podem ser definidas. Todos eles podem ser combinados com o operador 'AND' ou 'OR'.
|
Decodificação
Nesta janela, as opções para decodificação do conteúdo do telegrama podem ser definidas.
| Opção | Descrição |
| Use o aplicativo ETS para Decodificação | Se um ou mais aplicativos ETS de decodificação, de fabricantes KNX, forem instalados, o respectivo decodificador que estiver ativo, será selecionado aqui. Uma seleção múltipla ou cascateamento (execução simultânea, por exemplo, sequencialmente) de decodificadores não é possível. |
