Três ferramentas estão disponíveis no ETS para a gravação, exibição, análise e envio de telegramas KNX no barramento, bem como para a leitura ou envio de valores de endereço de grupo a partir de um computador:
- Monitor de barramento
- Monitor de atividade de barramento no ETS
- Monitor de grupo
O Monitor de grupo e o monitor de barramento são muito semelhantes, mas o monitor de grupo, tem duas funções adicionais (veja a tabela abaixo).
Em ambos os monitores, primeiro você precisa garantir que a interface correta de barramento seja selecionada (na barra de ferramentas, na parte superior). Definir ou alterar a conexão só é possível no modo offline, ou seja, se nenhuma gravação foi iniciada.

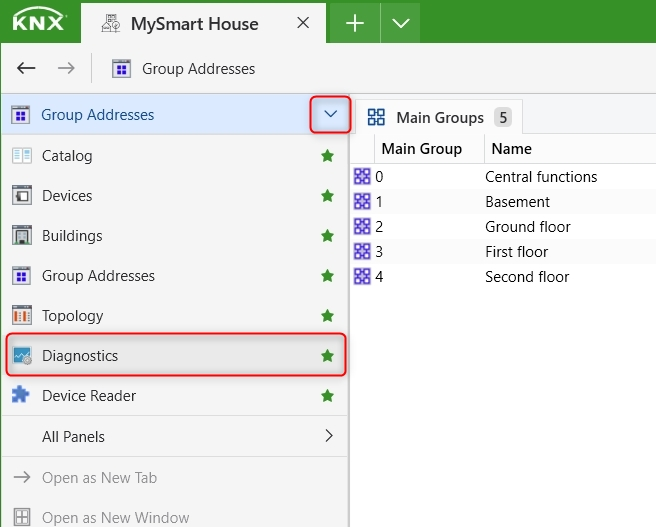

Para iniciar qualquer um dos monitores, você pode alterar o tipo de painel para 'Diagnósticos' ou clicar no seletor de painel para selecionar o painel 'Diagnósticos'.
Monitor de barramento
O Monitor de barramento é necessário para gravar e analisar o tempo de execução de todos os telegramas do barramento. O monitor de barramento, requer acesso exclusivo no barramento, durante a gravação. Isto significa que, enquanto ocorre o controle do monitoramento, não é possível verificar um endereço individual, fazer uma busca por linha, ou pesquisar dispositivos no modo de programação.

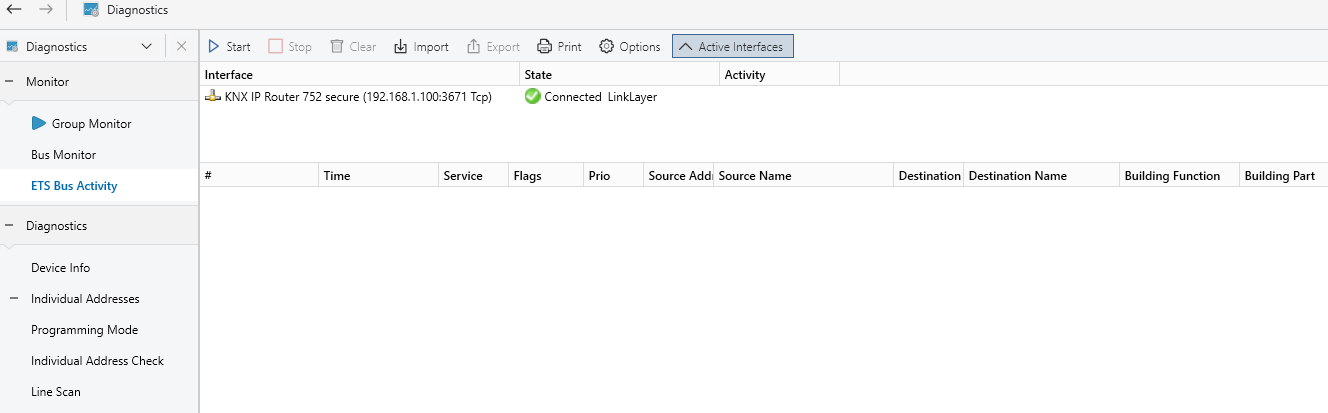

Monitor de atividade de barramento no ETS
O monitor de atividade de barramento no ETS não abre a conexão de instalação, mas "escuta", se houver alguma conexão criada pelo ETS. Se tal conexão for criada, este monitor estará "anexado", e exibe o tráfego desta conexão. Assim que essa conexão for encerrada, o monitor de atividade do barramento ETS se desconectará dessa conexão.
O Monitor de Atividade de Barramento do ETS é uma maneira de se ter uma visão geral de qual a conexão foi utilizada, por qual motivo, ao se ter várias conexões. Além disso, o Monitor de Atividade de Barramento do ETS - monitora todas as interfaces, conexões IP diretas e conexões USB locais, e não apenas a interface à qual você está conectado.
Monitor de grupo
O monitor de grupo é necessário para a gravação e análise de telegramas de grupo e para a leitura ou envio de valores de endereços de grupo, a partir de um computador. Ao contrário do Monitor de barramento, o Monitor de grupo não requer o seu próprio acesso exclusivo ao barramento de comunicação, durante a duração da gravação. Isso significa, que durante uma sessão ativa do monitor de grupo, ainda é possível verificar um endereço individual, fazer uma varredura de linha, ou pesquisar dispositivos no modo de programação.

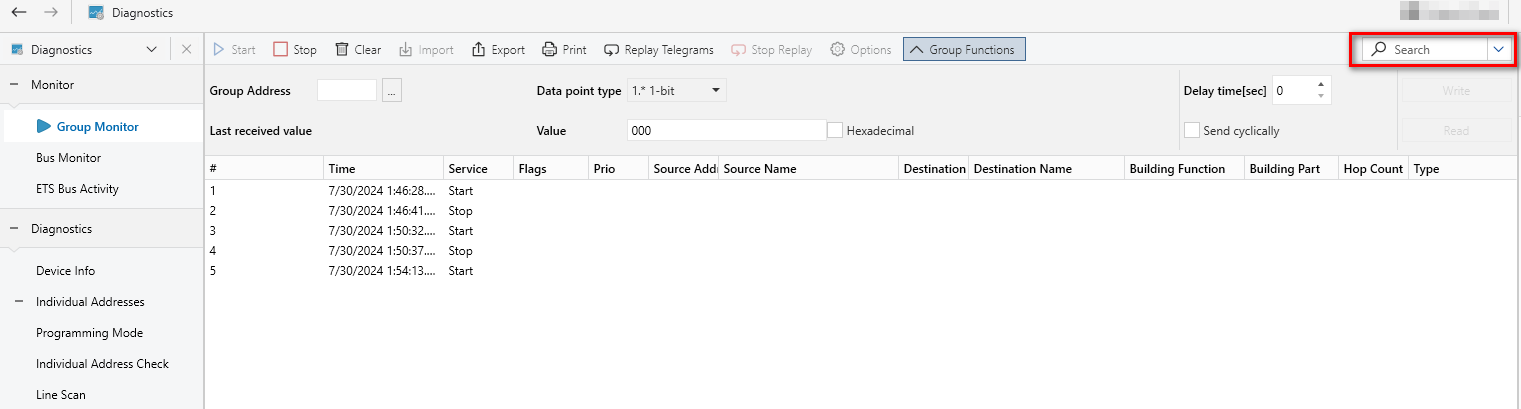

Os monitores do ETS mostram as informações sobre os telegramas gravados em forma tabular. A largura e a disposição das colunas podem ser modificadas. Além disso, é possível filtrar para informações específicas. Apenas as informações que estejam de acordo com os critérios de filtro, que estejam inseridas no campo superior da direita, serão exibidas no monitor.
Barra de menu
| Item de menu | Disponível em... | Descrição |
| Iniciar | Grupo/Barramento/Atividade de Barramento ETS | Inicia o monitor: Iniciando a gravação e reproduzindo telegramas. Durante a gravação do telegrama, o botão 'Iniciar' é acinzentado |
| Parar | Grupo/Barramento/Atividade de Barramento ETS | Interrompe o monitor: Parando a gravação e a reprodução de telegramas. |
| Limpar | Grupo/Barramento/Atividade de Barramento ETS | Limpa todos os telegramas na janela |
| Importar | Grupo/Barramento/Atividade de Barramento ETS | Importação/abertura de telegramas previamente registados |
| Exportar | Grupo/Barramento/Atividade de Barramento ETS | Exporta/Salva telegramas previamente gravados se a monitoramento não estiver atualmente ativado |
| Imprimir | Grupo/Barramento/Atividade de Barramento ETS | Permite a impressão de telegramas selecionados, ou de todos os telegramas, por meio da caixa de diálogo de impressão. Somente as colunas visíveis serão impressas; de acordo com sua largura, em porcentagem, e no formato de paisagem |
| Repetir telegramas | Grupo | Permite que os telegramas de grupo gravados anteriormente (a partir de um arquivo) a serem reproduzidos. |
| Parar Reprodução | Grupo | Interrompe a reprodução de telegramas de grupo previamente gravados (a partir de um arquivo). |
| Opções | Grupo/Barramento/Atividade de Barramento ETS | Configurações de monitoramento por gatilho, captura e gravação, podem ser feitas aqui. |
| Funções de grupo | Grupo | Permite a escrita/leitura de valores de grupo, com a opção de realizar várias configurações (consulte para obter mais informações) |
Colunas da janela
| # | Contador de telegrama |
| Tempo | O horário de gravação do telegrama (horário do computador), exibido no formato correspondente (definido nas opções de monitoramento). |
| Serviço | Tipo de serviço do barramento:
|
| Bandeiras |
Informações de controle:
|
| Prio | Prioridade do telegrama KNX |
| Endereço de origem | Endereço individual do remetente |
| Nome da fonte | Nome do remetente (obtidos a partir dos dados do projeto do ETS). |
| Descrição da fonte | A descrição da fonte. |
| Endereço de destino |
Pode ser um endereço individual, ou um endereço de grupo. Mais explicações sobre possíveis variações no endereço de destino, podem ser encontradas em Marcadores da coluna de janela & Endereço de destino nos Monitores do ETS |
| Nome de destino | Nome do destino. |
| Descrição do destino | Descrição do destino. |
| Funções de Construção | Nome da função de construção |
| Partes da Construção | Nome da parte do edifício |
| Contagem de Hop |
Esta coluna indica a contagem de saltos do telegrama (naquele momento). O número de saltos é também conhecido como "contadores de rotina”. |
| Type | Decodificação do serviço APCI do telegrama KNX |
| DPT | Tipo de datapoint |
| Informações | Informações adicionais sobre dados de telegramas KNX (dados de memória e outros dados).
|
| Informação meio físico | Informação específica sobre o meio físico utilizado; PL/RF |
| Segurança | Informações adicionais para telegramas seguros KNX, quanto ao tipo em questão (KNX IP Secure = segurança de transporte, KNX Data Secure = segurança de dados) |

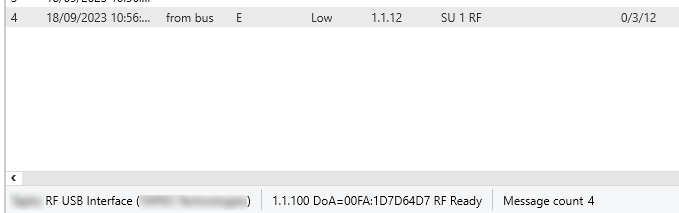

Barra de status

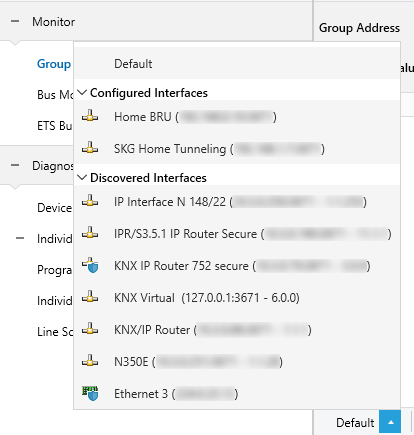

A barra de estado do monitor encontra-se na parte inferior da janela do monitor, e permite selecionar diretamente uma interface para a sessão de monitoramento, ao clicar no botão '' e selecionando uma das interfaces apresentadas (se não for selecionada nenhuma, o ETS seleciona a interface mais adequada, consulte Gerenciamento de conexões)
Assim que uma interface for selecionada e o monitor seja iniciado, serão apresentadas as seguintes informações sobre a interface:
- Nome do dispositivo
- Endereço individual
- Endereço IP (se for aplicável)
- Endereço do domínio (se for aplicável)
- Modo RF (se for aplicável)
- Quantidade de telegramas registados

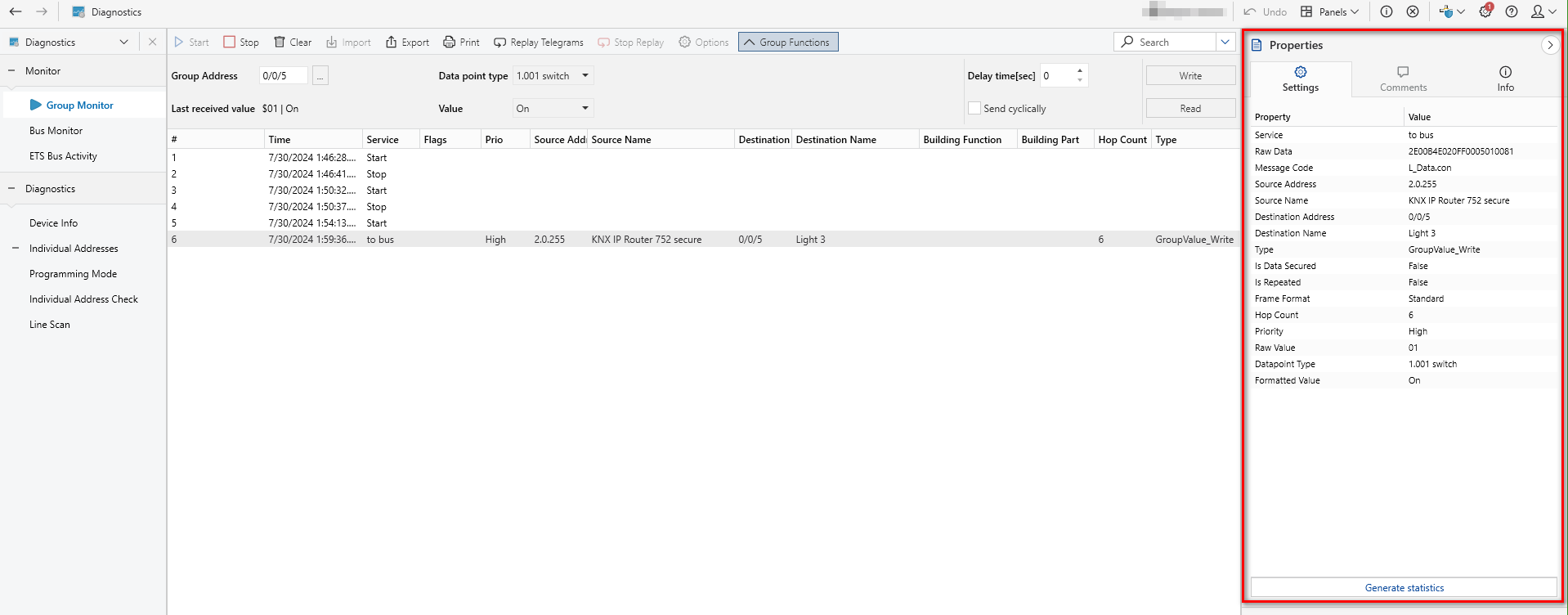

Barra lateral
Ao marcar um telegrama específico no monitor, o ETS mostrará as informações do telegrama em formato estendido. As propriedades podem ser ordenadas alfabeticamente, ao clicar sobre o campo no cabeçalho.
Dependendo se o monitoramento de barramento ou o monitoramento de grupo é usado, as seguintes informações serão exibidas:
| Reconhecer | Confirmado/ Não confirmado |
| APCI | Controle de informação da camada de aplicação: Tipo de mensagem da camada de aplicação |
| Flag de Confirmação | Verdadeiro/Falso |
| TIpo do Ponto de Dados | Nome do tipo de datapoint (se o projeto esta aberto e se esta atribuído) |
| DecodedDpValue | Valor do datapoint decodificado (por exemplo, On, Off, Abrir, Fechar, etc...) |
| Destino | Pode ser um endereço individual, ou um endereço de grupo. |
| NomeDestino | Nome do endereço de grupo; "-" se o nome do endereço de grupo não estiver definido. |
| Funções de Construção | Exibe o nome da função à qual o endereço de grupo está vinculado. |
| Partes da Construção | Exibe o nome da parte da construção à qual uma função está vinculada e à qual o endereço de grupo está vinculado. |
| FrameFormat | Formato do Telegrama: Padrão / Estendido |
| TipoLocalizado | Telegrama KNX serviço de decodificação APCI (Escrita, Leitura…) |
| InfoMeioFisicoRF | Endereço de domínio de RF |
| CodigoMensagem | Tipo de serviço e camada |
| Prioridade | Baixa, Alta, Alarme, Sistema |
| RawData | Os dados brutos do telegrama de barramento KNX (formato cEMI, composto por código de serviço, dados de serviço não corresponde ao telegrama do barramento em todos os detalhes) |
| Dados não Tratados | Valor bruto do datapoint |
| FlagRepetido | Repetição: Verdadeiro/Falso |
| ContadorRoteamento | Valor do contador de roteamento |
| Serviço | De/para o bus |
| Fonte | Endereço individual de envio |
| NomeFonte | Nome do dispositivo; "-" se o nome do dispositivo não estiver definido. |
| SinalizadorTransmissãoSistema | Verdadeiro/Falso |
| TPCI | Controle de informação de transporte de camada |

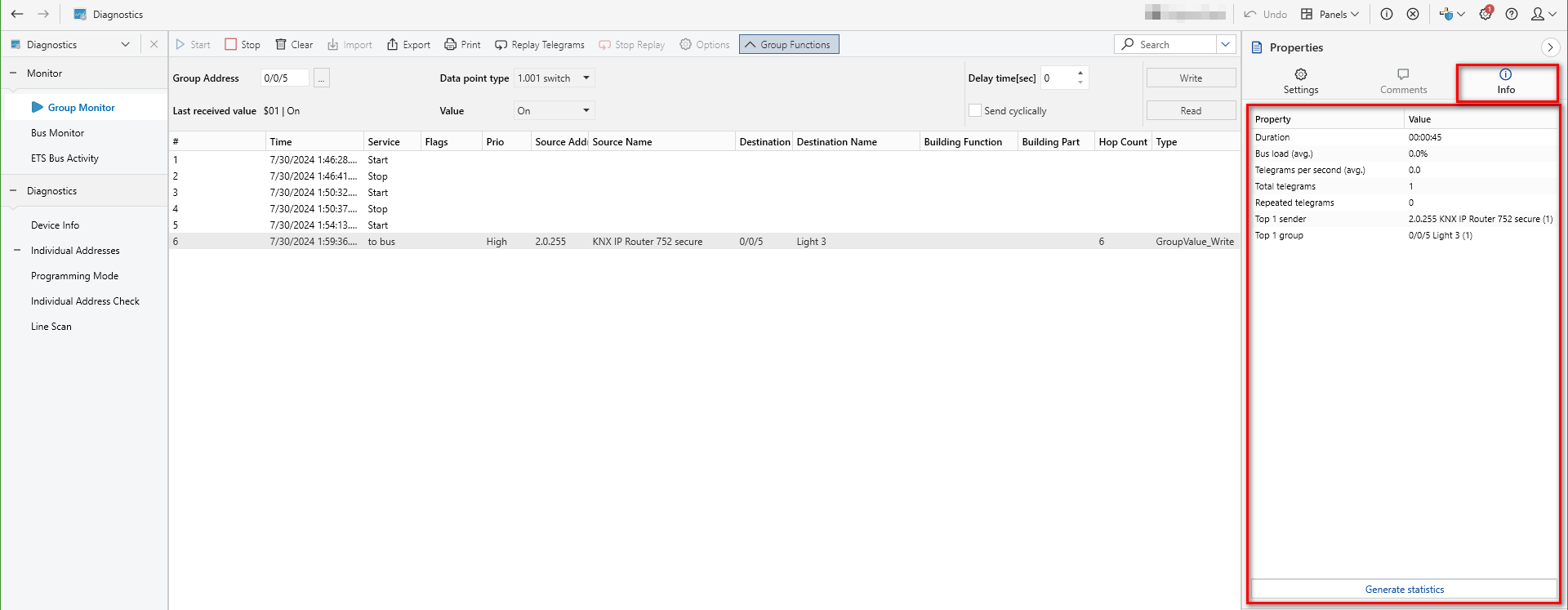

Informações
Informações adicionais do telegrama podem ser encontradas na guia 'Informações' da janela de propriedades na barra lateral. As seguintes propriedades serão mostradas
| Duração | Total de duração da gravação |
| Carga do barramento (médio) | Carga média do barramento |
| Telegramas por segundo (méd.) | Numero médio de telegramas por segundo no barramento |
| Total de telegramas | Numero total de telegramas gravados |
| Telegramas repetidos | Número de telegramas repetidos |
| Telegramas ocupados | Número de telegramas em espera |
| Telegramas não confirmados | Número de telegramas não confirmados |
| Telegramas confirmados negativamente | Número de telegramas confirmados negativamente |
| Top x remetente | Endereço de origem do dispositivo que enviou mais telegramas no barramento (e quantas vezes foi) |
| Top x grupo | Endereço de destino mais usado (e número de vezes que apareceu no ônibus) |
Existe um botão 'Gerar estatísticas' na parte inferior da barra lateral, que permite ao usuário do ETS, gerar estatísticas com informações sobre a duração da gravação, estatísticas do projeto, remetentes / destinatários correspondentes e estatísticas de comunicação de grupo (quem está enviando, quem não?) etc.
- As estatísticas não são redefinidas quando outra interface é selecionada, nem quando o monitor está sendo iniciado / parado.
- As estatísticas só são redefinidas quando o conteúdo das gravações no monitor são apagadas.
