Ao contrário do 'Monitor de Barramento', o 'Monitor de Grupo' oferece a possibilidade de:
Visão geral das funções possíveis quando a 'Função de Grupo' é selecionada no Monitor de Grupo:
| Opção | Descrição |
| Endereço de Grupo | Endereço do grupo a ser lido. Use o botão (...) da direita para selecionar um endereço de grupo do projeto atualmente selecionado. Os endereços de grupo são classificados na caixa de seleção, em ordem crescente de acordo com o valor do endereço de grupo (o que significa que o primeiro endereço de grupo possível na lista será 0/0/1). |
| Tipo do ponto de dados | Seleção manual de um tipo de datapoint. Isso define as regras de decodificação do valor do endereço de grupo, que são aplicados para decodificação (recepção de um telegrama, operação de leitura/gravação). |
| Último valor recebido | O último valor que foi recebido do barramento para o endereço de grupo selecionado. |
| Valor | Valor a ser escrito, decodificado de acordo com o tipo de datapoint selecionado ou como um valor bruto. |
| Enviar ciclicamente | Envia um telegrama de forma cíclica. Quando ativado, o tempo de retardo (veja abaixo), é definido automaticamente em 1 seg. |
| Tempo de retardo [sec] | Tempo de atraso em segundos até o primeiro telegrama ser enviado ou o intervalo entre dois telegramas (0...3600). |
| Escrita | Envia um telegrama "escrita de valor de endereço de grupo" ao barramento, para escrever o valor de um endereço de grupo |
| Leitura | Envia um telegrama "leitura de valor de endereço de grupo" ao barramento, para ler o valor de um endereço de grupo |
Lê o número do endereço de grupo
Primeiro, certifique-se de que o botão 'Funções de grupo', está pressionado na janela 'Monitor de grupo'. Pressione o botão 'Iniciar' e digite um endereço de grupo no campo vazio: 'Endereço do Grupo', ou selecione um endereço de grupo na lista de endereços de grupo, existentes no projeto atual, pressionando o símbolo '. .'.

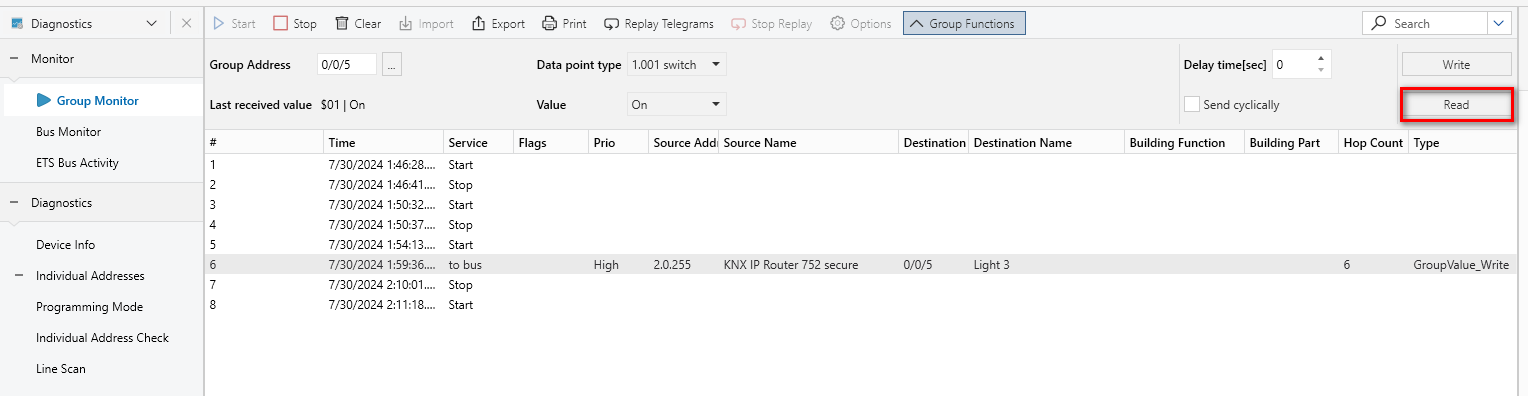

Pressione o botão 'Ler' para enviar um pedido de leitura no barramento. O telegrama resultante mostra o tipo de 'GroupValueRead' na coluna 'Tipo' e não exibe nenhum valor na coluna 'Info'. O endereço de origem do telegrama é o endereço individual da interface de barramento. O valor do telegrama de resposta (coluna 'tipo', indica o 'GroupValueResponse') será exibido na coluna 'Info'.
Os valores precedidos por $-sign são valores hexadecimais.
Só é possível ler objetos de grupo para os quais o 'flag' de 'Read' foi definido. Se endereços de grupos são solicitados, os quais não estão especificados como remetentes de endereços de grupo nos objetos do grupo, a resposta será enviada com um endereço de grupo diferente (por exemplo, o endereço de envio do grupo) do que o usado na solicitação de leitura.
Escrever o número do endereço de grupo
Primeiro, certifique-se de que o botão 'função de grupo' está pressionado na janela 'Monitor de grupo'. Pressione o botão 'Iniciar' e digite um endereço de grupo no campo vazio: 'Endereço do Grupo', ou selecione um endereço de grupo na lista de endereços de grupo, existentes no projeto atual, pressionando o símbolo '. .'.

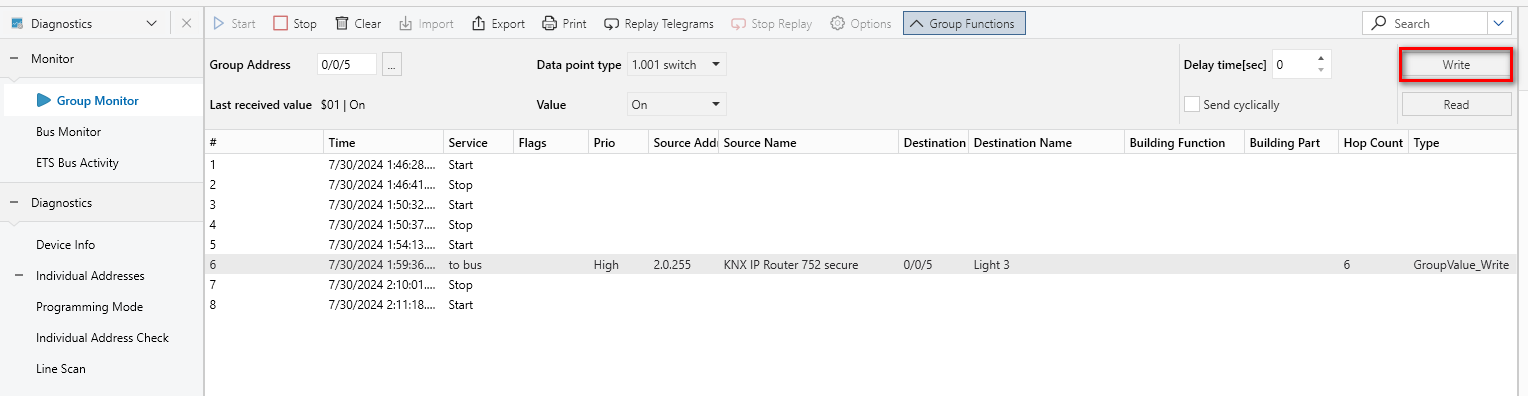

Selecione o tipo de datapoint apropriado do campo de tipo de ponto de dados, bem como o valor dos dados úteis que devem ser enviados. Um tempo de retardo, em segundos, pode ser definido para que o telegrama só seja enviado após o tempo inserido. Ativando o campo enviar ciclicamente, permitirá ativar automaticamente a opção de envio cíclico do telegrama especificado no campo “Cyclic time[sec].” (tempo cíclico em segundos). De outra maneira, um telegrama será escrito, por exemplo, a cada dois segundos.
Uma vez que o telegrama foi enviado, o ETS mostra o telegrama, bem como os telegramas possíveis de resposta na lista.
