Aufgenommene Telegramme können gespeichert, geöffnet, gelöscht und wiedergegeben werden.
Telegramm abspeichern

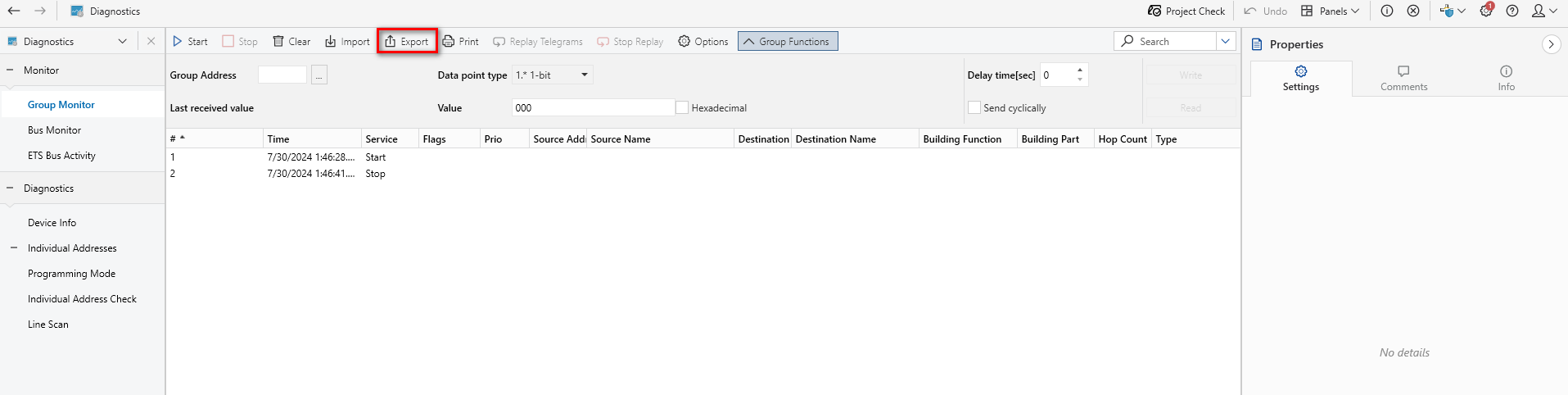

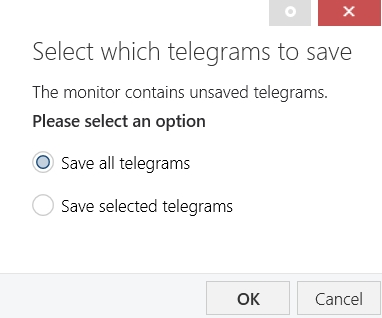

Es ist möglich, aufgezeichnete Telegramme über den Button 'Export' in der Symbolleiste des Bus/Gruppen-Monitor-Fensters zu speichern. Es ist möglich, aufgezeichnete Telegramme zu speichern, ohne die Aufnahme zu stoppen. ETS wird entweder "alle Telegramme" oder nur "die ausgewählten Telegramme" speichern. Sie können das Telegramm als XML-Datei exportieren und die gespeicherten Telegramme mittels eines XML-Editors bearbeiten, oder Sie können die Telegramme im CSV-Format speichern, die später von Programmen wie Microsoft Excel und ähnlichem angesehen und bearbeitet werden können.
CSV-Export ist für das direkte Lesen durch Menschen gedacht oder für Software, die KNX nicht versteht (z.B. Excel). XML-Export ist mehr oder weniger ETS intern. Die Daten sind nicht 'verschlüsselt', sondern nur der rohe cEMI Frame als HexBinary.
Telegramme aus Datei öffnen

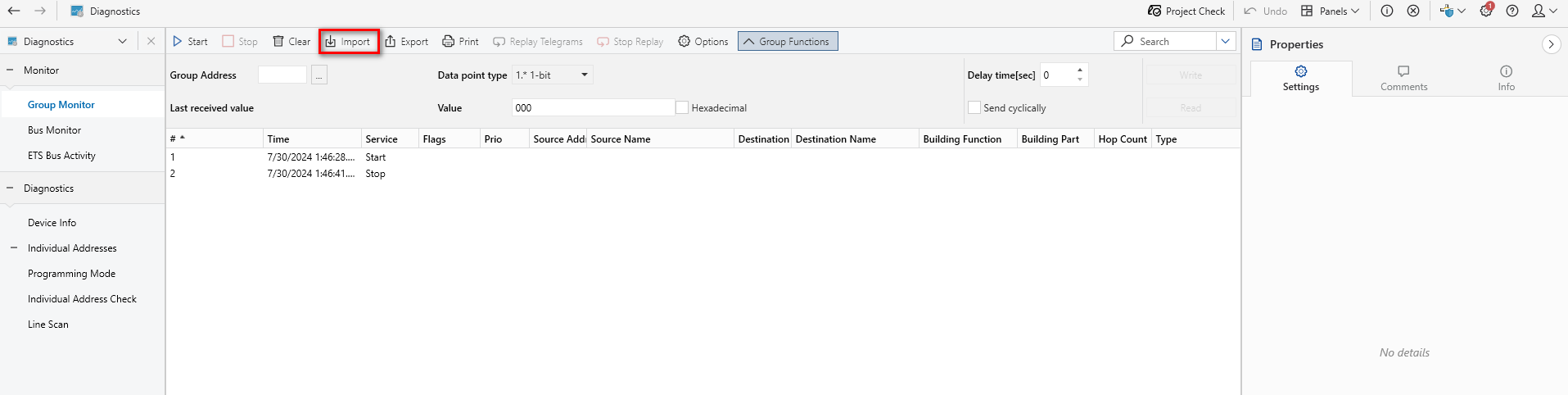

Gespeicherte Telegrammaufnahmen können über die Schaltfläche "Import" im Toolbar Bus/Gruppen-Monitor geöffnet werden. ETS kann Dateien mit den Endungen '*.xml, *.trx (ETS3) oder *.hlg (ETS2)' anzeigen.
Telegrammliste löschen
Die Liste der zuvor aufgenommenen Telegramme kann über die Schaltfläche 'Löschen' im Toolbar Bus/Gruppen -Monitor gelöscht werden.
Telegrammdateien wiedergeben
Um komplexere Abläufe nachvollziehen zu können, kann die ETS auch aufgezeichnete und in einer Datei abgespeicherte Telegramme abspielen. Dies ist nur über den Gruppenmonitor möglich.
Um aufgezeichnete Telegramme wieder abzuspielen, muss der jeweilige Rechner mit dem Bus verbunden sein und die Schaltfläche „Telegramme wiedergeben“ betätigt werden. Das Fenster „Abspieloptionen” ist geöffnet: Selektieren Sie die Datei über die Schaltfläche “Suchen”. Es ist möglich auf:
- "Wie aufgezeichnet wiedergeben", welches die Telegramme 1:1 entsprechend der aufgezeichneten Trace abspielt (Standardeinstellung) oder
- 'Wiedergeben ohne Verzögerung'. Dies ist die beste Option, wenn das Zeitintervall zwischen aufgezeichneten Telegrammen in der ausgewählten Datei ziemlich lang ist.
Wiedergabe beenden

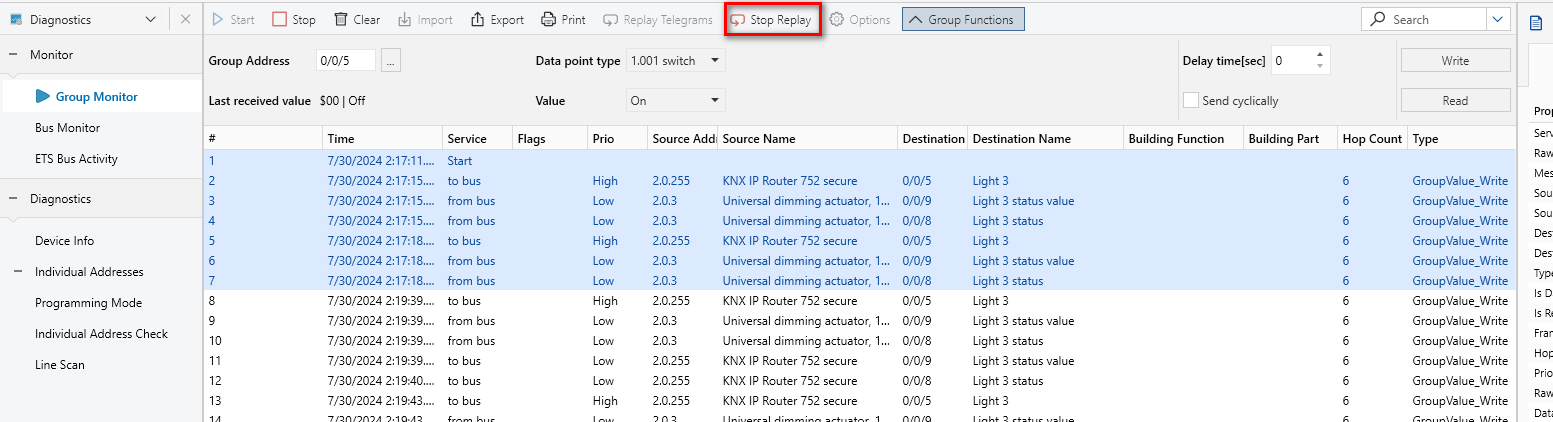

Sie können die Schaltfläche 'Wiedergabe stoppen' verwenden, wenn Sie das Telegramm anhalten möchten. Diese Funktion ist nur verfügbar, wenn Sie den Gruppenmonitor verwenden.
