Окно «Опции» открывается только в том случае, если запись телеграмм остановлена. Для обоих мониторов доступны следующие параметры:
- Общие положения:
- Запись
- Раскраска
- Условия

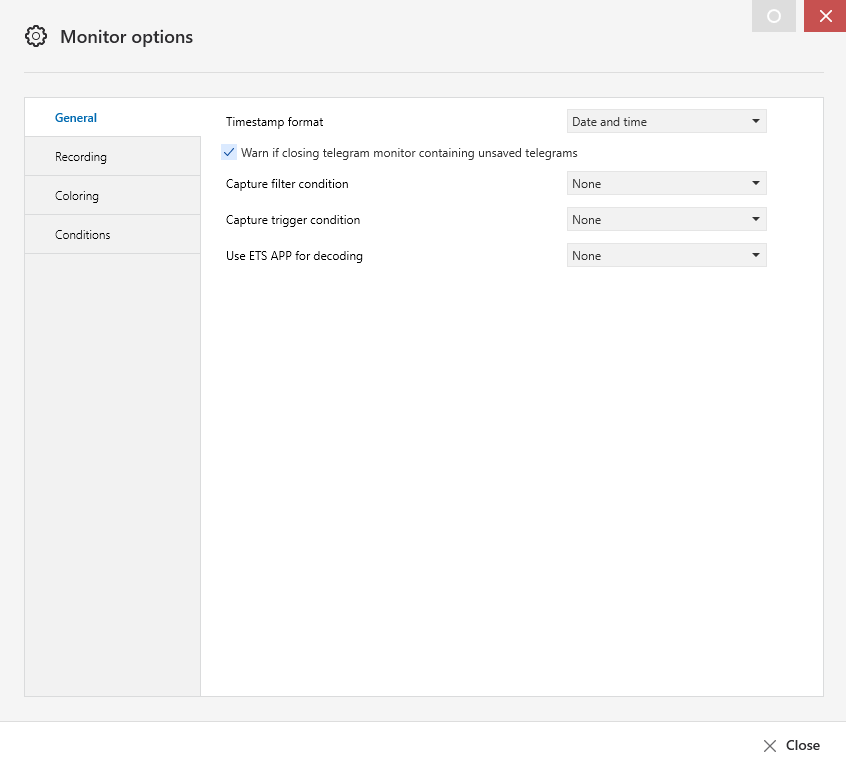

Общие положения:
| Опции | Описание |
| Формат временной метки | Формат столбца «Время» на мониторе. Возможные значения:
|
| Предупреждать о закрытии телеграммного монитора, содержащего несохраненные телеграммы | При деактивации этого флажка программа закроет окно мониторинга без предупреждения пользователю, что вначале нужно сохранить записанные телеграммы. |
| Условие фильтра захвата | «Точка», с которой монитор начинает запись телеграмм, зависит от этого (предварительно или определяемого пользователем) условия. Телеграммы, не соответствующие этому условию, игнорируются. |
| Использовать условие фильтра при загрузке из файла | Если этот параметр выбран, условия фильтрации также применяются при загрузке телеграмм из файла (для уменьшения количества отображаемого содержимого). |
| Условие запуска захвата | «Точка», в которой монитор начинает отображать телеграммы, зависит от этого (предварительно или определяемого пользователем) условия. Телеграммы, не соответствующие условию, игнорируются. Чтобы обработать телеграмму здесь, она должна сначала соответствовать условию фильтра захвата! Можно указать количество телеграмм, которые будут захвачены до выполнения условия триггера, а также ограничить количество пакетов, захваченных после выполнения условия триггера. |
| Использовать приложение ETS для декодирования | Если установлено одно или несколько приложений ETS для декодеров от производителей KNX, здесь выбирается соответствующий текущий активный декодер. Множественный выбор или каскадирование (одновременное выполнение, например, последовательное) декодеров невозможно. |

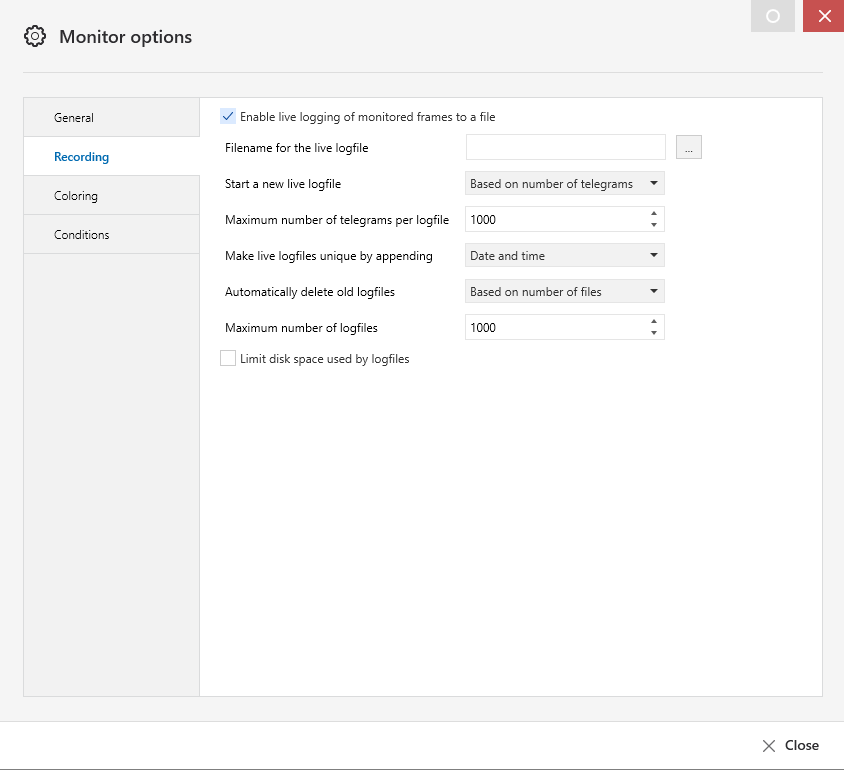

Запись
Записанные телеграммы можно сохранить в файл на компьютере или на сетевом диске/в облаке для последующего анализа.
| Опции | Описание |
| Включить запись отслеживаемых кадров в реальном времени в файл | Эта опция определяет, сохраняются ли телеграммы, записанные функцией контроля, напрямую. Все остальные параметры на этой странице отключены, пока этот параметр не включен. Все остальные параметры на этой странице отключены, пока этот параметр не включен. |
| Имя файла для файла журнала записи в реальном времени | Выбор пути и имени файла. Формат файла журнала - XML, содержимое памяти файла всегда находится в формате ETS6. |
| Начать новый файл журнала записи в реальном времени | Эта опция определяет, когда следует создавать новый файл журнала, например, никогда, в зависимости от количества телеграмм, каждый час, каждый день, каждую неделю, каждый месяц или каждый год. При выборе опции «На основе количества телеграмм» можно ввести значение в поле под ним, то есть «Максимальное количество телеграмм на файл журнала». Имя файлов журнала можно сделать уникальным, добавив:
Установив опцию «Автоматически удалять старые файлы журналов», вы можете определить, следует ли удалять старые файлы журналов или нет. Если выбрана опция «На основе количества файлов», поле «Максимальное количество файлов журнала» включено.
|
| Ограничить дисковое пространство, используемое файлами журнала | Используйте этот параметр, чтобы указать максимальное дисковое пространство, используемое для файлов журнала. |
| Ограничение дискового пространства для файлов журнала | Введите ограничение на дисковое пространство для файлов журнала. |

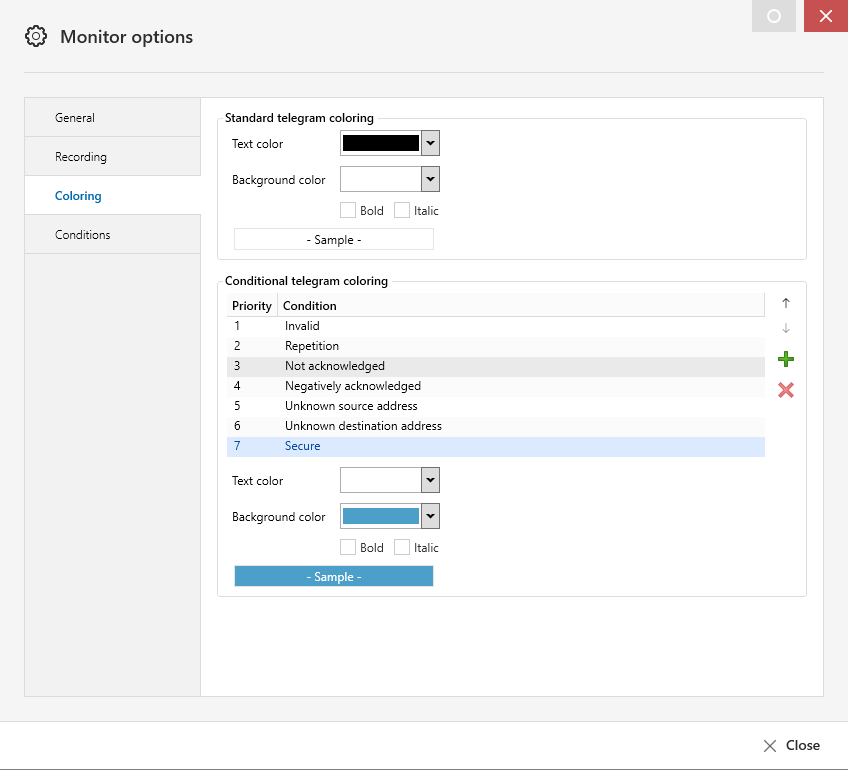

Раскраска
В этом окне можно изменить текст и цвет фона различных телеграмм, например, для повторов телеграмм или ошибочных телеграмм.
| Опции | Описание |
| Стандартная раскраска телеграмм |
Определяет цвет текста / фона для телеграмм, которые не соответствуют никаким условиям. |
| Условная раскраска телеграмм |
Определяет цвет текста / фона для телеграмм, соответствующих условию.
|

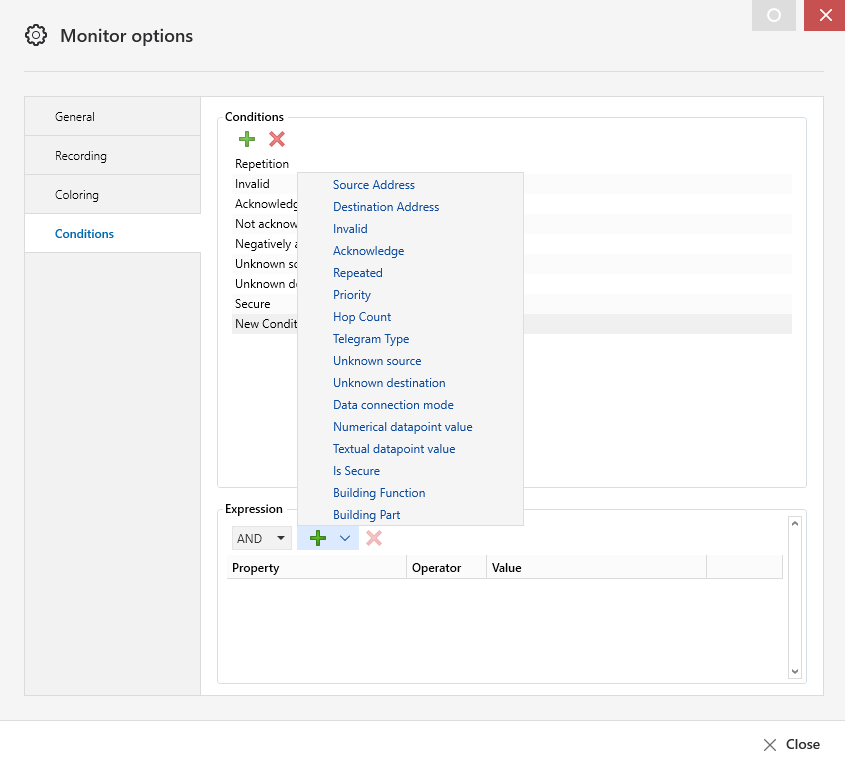

Условия
Можно добавить дополнительные условия к набору условий записи по умолчанию, нажав кнопку «+» в окне «Условия». Например, при выборе «Исходный адрес» можно фильтровать телеграммы по конкретному индивидуальному адресу.
Благодаря этой опции фильтра можно определить количество отображаемых телеграмм (это не влияет на запись телеграмм). Это, безусловно, очень полезная функция в больших установках с большим трафиком шины. По умолчанию ETS отображает все телеграммы.
| Опции | Описание |
| Условия | Перечисляет все условия (условия по умолчанию ETS и условия, определенные пользователем).
|
| Выражение |
Определяет условие. Можно установить не более пяти независимых частей экспрессии. Все они могут быть объединены с помощью оператора «И» или «ИЛИ».
|
