В отличие от Монитора шины, Монитор группы предлагает возможность:

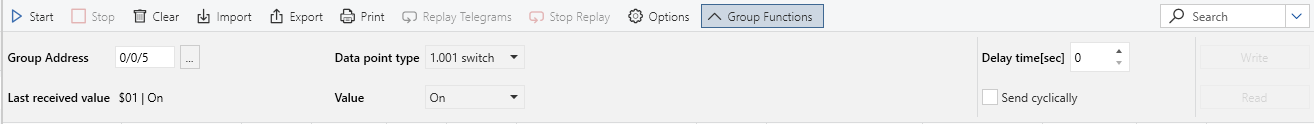

Обзор возможных функций, когда в "Монитор группы" выбрана функция "Групповая функция":
| Опции | Описание |
| Групповой адрес | Адрес группы для чтения. Используйте кнопку (...) справа, чтобы выбрать групповой адрес из текущего выбранного проекта. Групповые адреса сортируются в поле выбора в порядке возрастания в соответствии со значением группового адреса (это означает, что первый возможный групповой адрес в списке - 0/0/1). |
| Тип цифровой точки | Ручной выбор типа точки данных. Это определяет правила декодирования значения группового адреса, которые применяются для декодирования (прием телеграммы, операция чтения / записи). |
| Последнее полученное значение | Последнее значение, полученное от шины для выбранного группового адреса. |
| Значение | Значение для записи, декодирования в соответствии с выбранным типом точки данных или как исходное значение. |
| Отправить циклично | Посылает телеграмму циклически. При включении время задержки (см. ниже) автоматически устанавливается на 1 секунду. |
| Время задержки [sec] | Время задержки в секундах до отправки первой телеграммы или интервал между двумя телеграммами (0...3600) |
| Записать | Отправляет на шину телеграмму «запись значения группового адреса», чтобы записать значение группового адреса |
| Читать | Отправляет на шину телеграмму «прочитано значение группового адреса», чтобы считать значение группового адреса |
Чтение адреса группы значений
Во-первых, убедитесь, что кнопка «Групповые функции» нажата в окне «Групповой монитор». Нажмите кнопку «Старт» и введите групповой адрес в пустое поле «Групповой адрес» или выберите групповой адрес из списка существующих групповых адресов в текущем проекте, нажав символ «...».

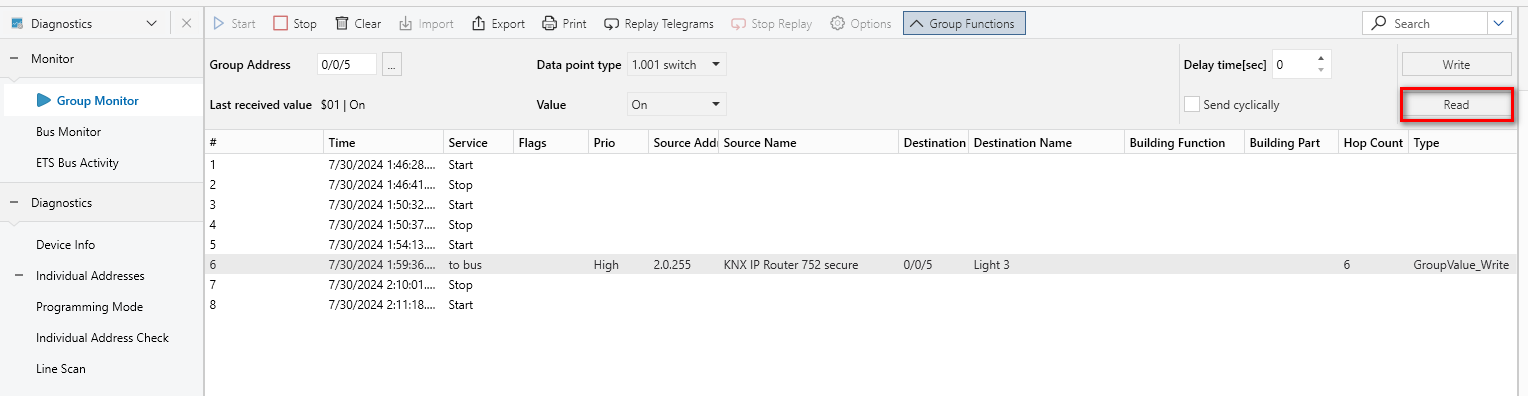

Нажмите кнопку «Читать», чтобы отправить запрос на чтение по шине. Полученная телеграмма отображает тип "Чтение значения группы" в столбце «Тип» и не отображает никакого значения в столбце «Информация». Исходный адрес в телеграмме - это индивидуальный адрес шинного интерфейса. Значение телеграммы ответа (столбец «Тип» указывает на «Групповое значение отклика») отображается в столбце «Информация».
Значения, которым предшествует знак $, являются шестнадцатеричными значениями.
Считывать можно только групповые объекты, для которых установлен флаг «Чтение». Если запрашиваются групповые адреса, которые не указаны как групповые адреса отправки в объектах группы, ответ будет отправлен с другим групповым адресом (т. е. Адресом группы отправки), чем тот, который использовался в запросе чтения.
Записать адрес группы значений

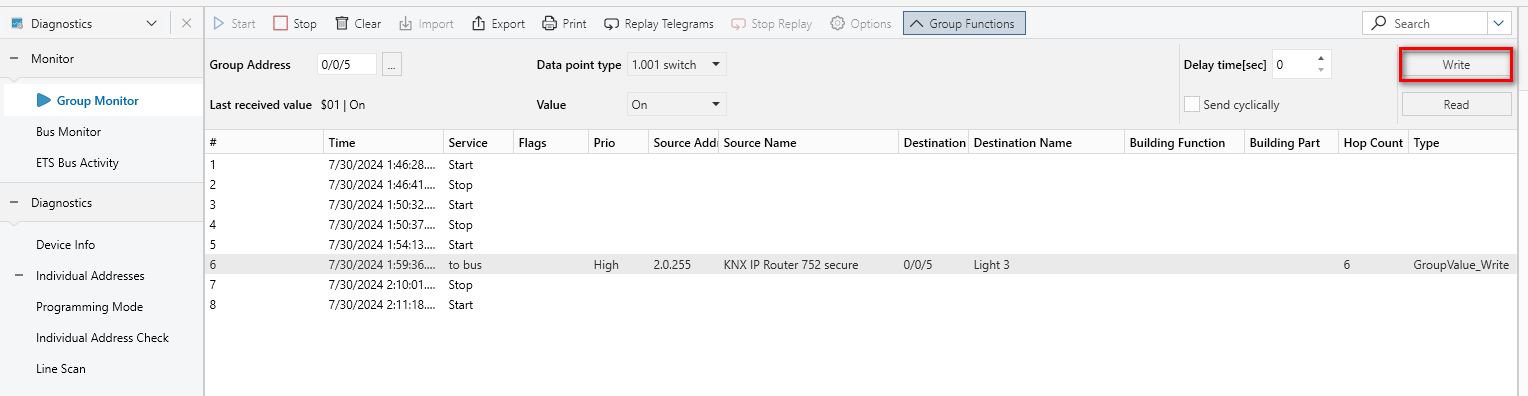

Сначала убедитесь, что кнопка «Функция группы» нажата в окне «Монитор группы». Нажмите кнопку «Старт» и введите групповой адрес в пустое поле «Групповой адрес» или выберите групповой адрес из списка существующих групповых адресов в текущем проекте, нажав символ «...».
Выберите соответствующий тип точки данных в поле Тип точки данных, а также значение полезных данных, которые необходимо отправить. Можно установить время задержки в секундах, чтобы телеграмма отправлялась только после введенного времени задержки. Отметка поля «Посылать циклически» автоматически активирует опцию «Время цикла [sec]». В последнем случае будет написана телеграмма, например каждые две секунды.
После отправки телеграммы ETS показывает отправленную телеграмму и возможные ответные телеграммы в поле списка.
