В ETS доступны три инструмента для записи, отображения, анализа и отправки телеграмм KNX по шине, а также для чтения или отправки значений группового адреса с компьютера:
- Монитор шины
- Монитор активности шины ETS
- Групповой монитор
Монитор группы и Монитор шины очень похожи, но Монитор группы имеет две дополнительные функции (см. Таблицу ниже).
В обоих мониторах вам сначала необходимо убедиться, что выбран правильный шинный интерфейс (на панели инструментов вверху). Установка или изменение соединения возможно только в автономном режиме, т. е. если запись еще не началась.

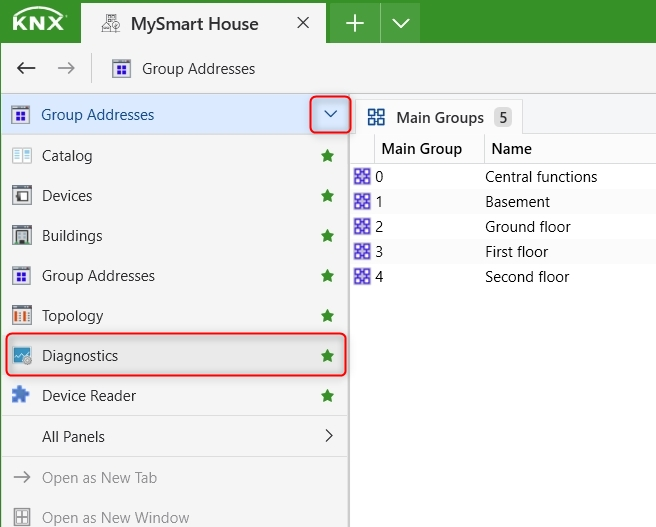

Чтобы запустить любой из мониторов, вы можете либо изменить тип панели на Диагностика, либо нажать на селектор панели, чтобы выбрать панель Диагностика'.
Монитор шины
Монитор шины требуется для полной записи и анализа всех телеграмм шины времени выполнения. Для монитора шины требуется собственный эксклюзивный доступ к шине на время записи. Это означает, что во время записи мониторинга шины невозможно проверить индивидуальный адрес, выполнить линейное сканирование или поиск устройств в режиме программирования.
Монитор активности шины ETS
Монитор активности шины ETS не открывает соединение с установкой, но "слушает", если какое-либо соединение создано ETS. Если такое соединение создается, то этот монитор «прикрепляется» к нему и отображает трафик этого соединения. Как только такое соединение закрывается, монитор активности шины ETS отключается от этого соединения.
ETS Монитор активности шины - это способ получить представление о том, какое соединение было использовано и по какой причине при нескольких подключениях. Кроме того, ETS Монитор активности шины - отслеживает все интерфейсы, прямые IP соединения и подключения к локальному USB и не только интерфейс, к которому вы подключены.
Групповой монитор
Групповой монитор требуется для записи и анализа групповых телеграмм , а также для чтения или отправки значений группового адреса с компьютера . В отличие от монитора шины, групповой монитор не требует собственного эксклюзивного доступа к шине на время записи. Это означает, что во время активного сеанса Монитора группы все еще можно проверить индивидуальный адрес, выполнить сканирование строк или поиск устройств в режиме программирования.
Мониторы ETS показывают информацию о записанных телеграммах в табличной форме. Ширину и расположение колонок можно изменить. Более того, возможно отфильтровать определенную информацию. На мониторе будет отображаться только информация, соответствующая критериям фильтра, введенным в правом верхнем поле.
Строка меню
| Пункт меню | Доступно в... | Описание |
| Запуск | Группа / Шина / Активность шины ETS | Запускает монитор: Запускает запись и воспроизведение телеграмм. Во время записи телеграммы кнопка «Старт» неактивна |
| Остановить | Группа / Шина / Активность шины ETS | Останавливает монитор: Остановка записи и воспроизведения телеграмм. |
| Очистить | Группа / Шина / Активность шины ETS | Удаляет все телеграммы в окне |
| Импорт | Группа / Шина / Активность шины ETS | Импортирует/открывает ранее записанные телеграммы |
| Экспорт | Группа / Шина / Активность шины ETS | Экспорт/сохранение ранее записанных телеграмм, если мониторинг в данный момент не активен |
| Печать | Группа / Шина / Активность шины ETS | Позволяет распечатать выбранные телеграммы или все телеграммы через диалоговое окно печати. Печатаются только видимые столбцы; в соответствии с их шириной в процентах и в альбомном формате |
| Повторить телеграммы | Группа | Позволяет воспроизводить ранее записанные групповые телеграммы (из файла). |
| Остановить воспроизведение | Группа | Останавливает воспроизведение ранее записанных групповых телеграмм (из файла). |
| Параметры | Группа / Шина / Активность шины ETS | Здесь можно выполнить настройки мониторинга для запуска, захвата и записи. |
| Групповые функции | Группа | Позволяет записывать / читать групповые значения с возможностью выполнения нескольких настроек (дополнительную информацию см. ниже) |
Колонки окна
| # | Счетчик телеграмм |
| Time | Время записи телеграммы (компьютерное время), отображаемое в соответствующем формате (определяется в параметрах мониторинга). |
| Service | СервисТип шинного сервиса:
|
| Флаги |
Контрольная информация:
|
| Prio | Приоритет KNX Telegram |
| Source Address | Индивидуальный адрес отправителя |
| Source Name | Имя отправителя (из данных проекта ETS). |
| Описание источника | Описание источника. |
| Destination Address |
Может быть индивидуальным адресом или групповым адресом. Дополнительные объяснения возможных вариантов адреса назначения можно найти в Флаги столбца окна & Адрес назначения в мониторах ETS |
| Destination Name | Имя назначения. |
| Описание места назначения | Описание места назначения. |
| Строительные функции | Название функции здания |
| Часть здания | Название части здания |
| Количество переходов |
В этом столбце указано количество переходов телеграммы (на данный момент). Счетчик переходов также известен как «счетчик маршрутизации». |
| Type | Расшифровка службы APCI телеграммы KNX |
| DPT | DPT |
| Info | ИнформацияДополнительная информация о данных телеграммы KNX (чтение данных памяти, другие данные).
|
| Средняя информация | Информация о среде передачиИнформация о конкретной среде; используется для силовой линии / радиоканала |
| Защита | Дополнительная информация для телеграмм KNX Secure относительно типа (KNX IP Secure = транспортная безопасность, KNX Data Secure = безопасность данных) |
Строка состояния

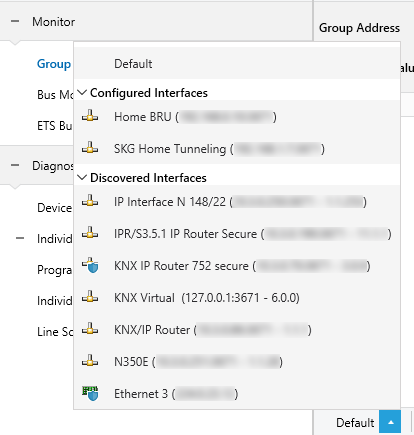

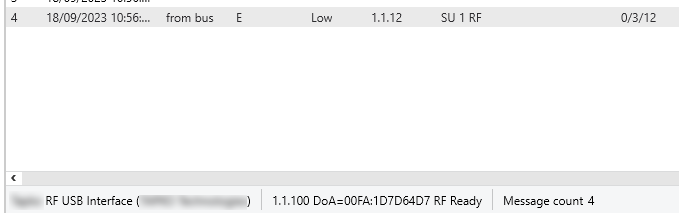

Строка состояния монитора находится в нижней части окна монитора и позволяет явно выбрать интерфейс для сеанса мониторинга, нажав кнопку «» и выбрав один из показанных интерфейсов (если ни один из интерфейсов не выбран, то ETS выбирает наиболее подходящий интерфейс, см. Диспетчер подключений)
После выбора интерфейса и запуска монитора отображается следующая информация об интерфейсе:
- Имя устройства
- Индивидуальный адрес
- IP-адрес (если применимо)
- Доменный адрес (если применимо)
- Режим RF (если применимо)
- Количество записанных телеграмм
Боковая панель

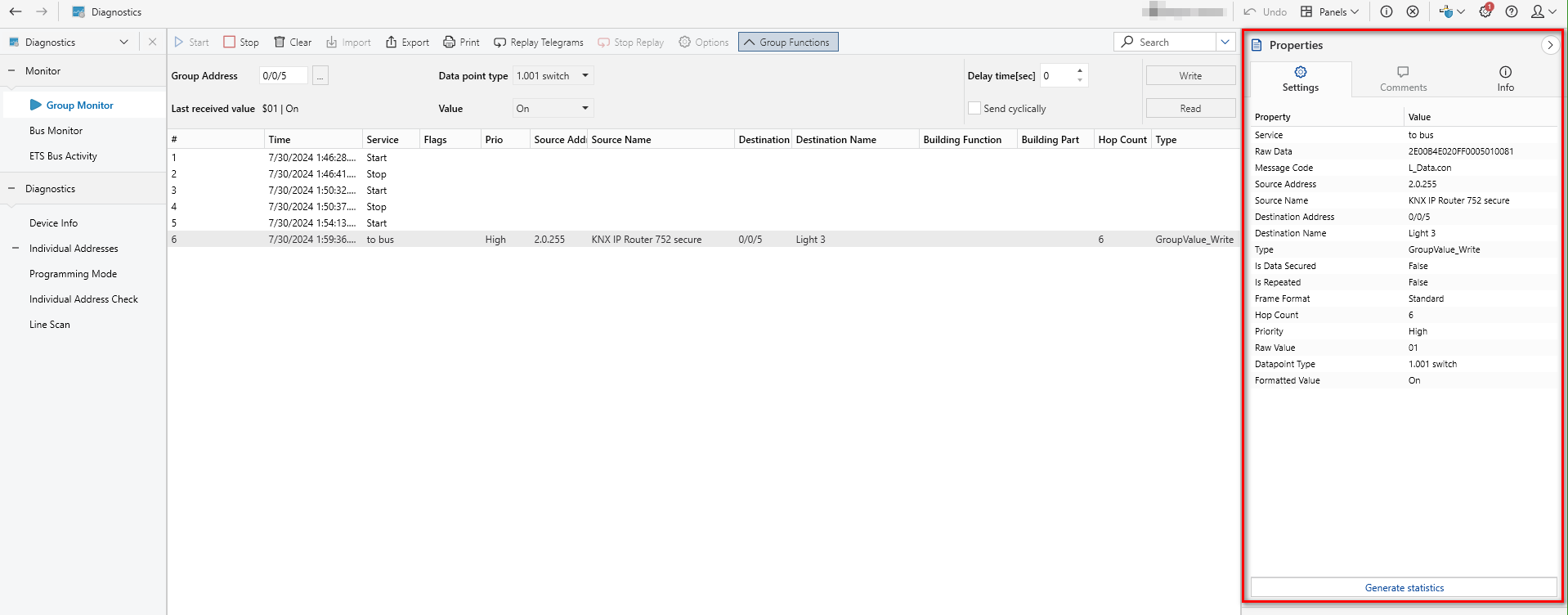

Отметив конкретную телеграмму на мониторе, ETS покажет информацию телеграммы в расширенном формате. С помощью заголовка окна различные свойства можно отсортировать в алфавитном порядке.
В зависимости от того, используется мониторинг шины или групповой мониторинг, отображается следующая информация:Acknowledge
| Подтверждение | Подтверждена / не подтвержденаAPCI |
| APCI | Информация об управлении прикладным уровнем: тип сообщения прикладного уровня |
| ConfirmFlag | Истина/Ложь |
| Истина/ЛожьDataPointType | Имя типа точки данных (если проект открыт и если он назначен) |
| Декодированное значение Dp | Расшифрованное значение точки данных (например, Вкл., Выкл., Открытие, Закрытие и т. д.) |
| Destination | Может быть индивидуальным адресом или групповым адресом. |
| DestinationName | Адресное имя группы; «-», если имя адреса группы не определено. |
| Строительные функции | Отображает имя функции, с которой связан групповой адрес. |
| Часть здания | Отображает имя элемента здания, с которым связана функция и с которым связан групповой адрес. |
| FrameFormat | Формат телеграммы: стандартный / расширенный |
| LocalizedType | Локальный типСервис APCI декодирования телеграммы KNX (запись, чтение ...) |
| MediumInfoRF | Инофрмация среды RFАдрес домена радиоканала |
| MessageCode | Код сообщенияТип обслуживания и уровень |
| PriorityПриоритет | Низкий, высокий, аварийный, системныйRawData |
| Исходные данные | Необработанные данные телеграммы шины KNX (формат cEMI, состоящий из служебного кода, служебных данных, не соответствует телеграмме на шине во всех деталях) |
| RawDpValue | исходное значение точки данных |
| RepeatedFlag | Повторение: верно/неверно |
| RoutingCounter | Счетчик переходовЗначение счетчика маршрутизации |
| Service | СервисНа шину / с шины |
| SourceИсточник | Индивидуальный адрес отправителяSourceName |
| Название источника | Имя устройства; «-», если имя устройства не определено. |
| Флагсистемного вещания | Истина/Ложь |
| TPCI | TPCIУправляющая информация о транспортном уровне |
Информация

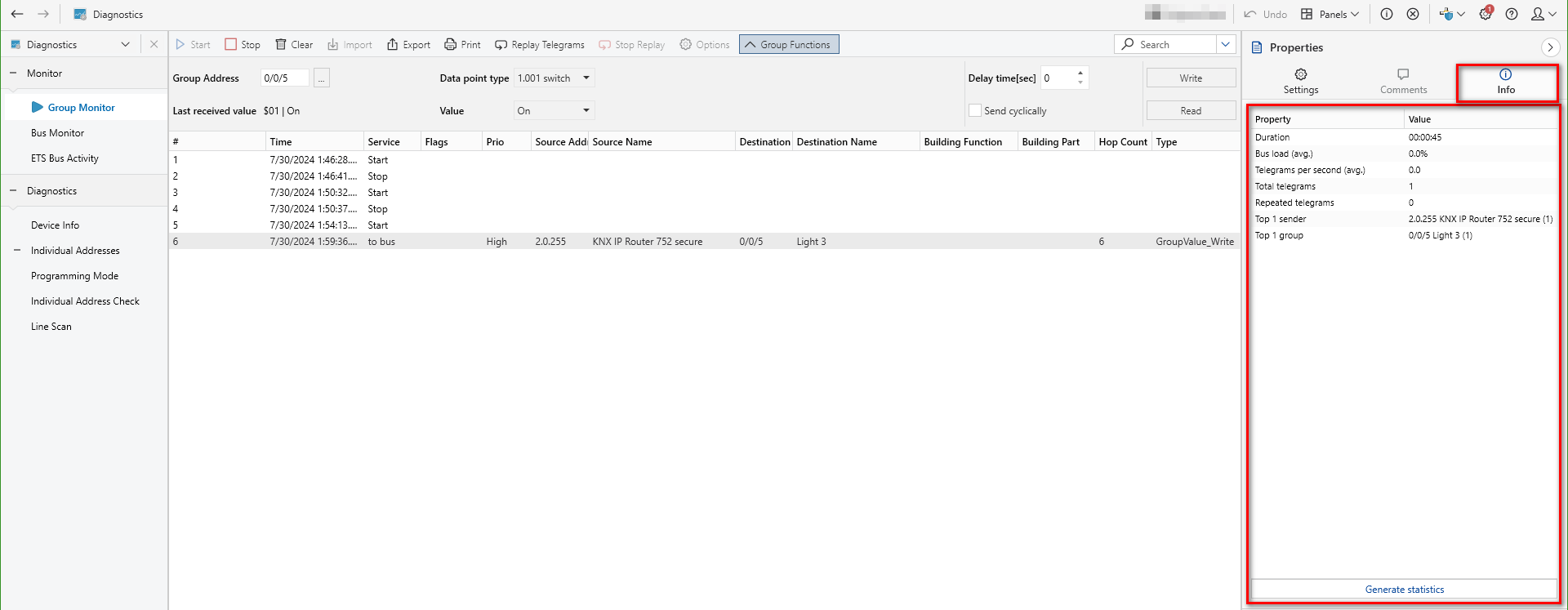

Дополнительную информацию о телеграмме можно найти на вкладке «Информация» окна свойств на боковой панели. Показаны следующие свойства
| Duration | ПродолжительностьОбщая продолжительность записи |
| Bus load (avg.) | Нагрузка шины (сред.)Средняя нагрузка на шине |
| Telegrams per second (avg.) | Телеграмм в секунду (сред.)Среднее число телеграмм в секунду на шине |
| Total telegrams | Телеграмм всегоОбщее число записанных телеграмм |
| Repeated telegrams | Повторные телеграммыЧисло повторенных телеграмм |
| Busy telegrams | Телеграммы при приеме квитирования BUSYЧисло телеграмм BUSY |
| Unconfirmed telegrams | Неподтвержденные телеграммы Число телеграмм без подтверждения |
| Negative confirmed telegrams | Телеграммы с негативным подтверждениемЧисло телеграмм с негативным подтверждением |
| Top x sender | Топ x передачтикАдрес источника устройства, которое отправило максимальное число телеграмм по шине (и сколько раз это сделано) |
| Top x group | Топ x группаНаиболее часто используемый адрес назначения (и количество его появлений на шине) |
В нижней части боковой панели есть кнопка «Создать статистику», которая позволяет пользователю ETS создавать статистику с информацией о продолжительности записи, статистике проекта, соответствующих отправителях/получателях и статистике группового общения (кто отправлял, кто нет?) и т.д.
- Статистика не сбрасывается при выборе другого интерфейса или при запуске / остановке монитора.
- Статистика сбрасывается только после очистки содержимого записей в Мониторе.
