Записанные телеграммы можно сохранять, открывать, очищать и воспроизводить.
Сохранение телеграмм

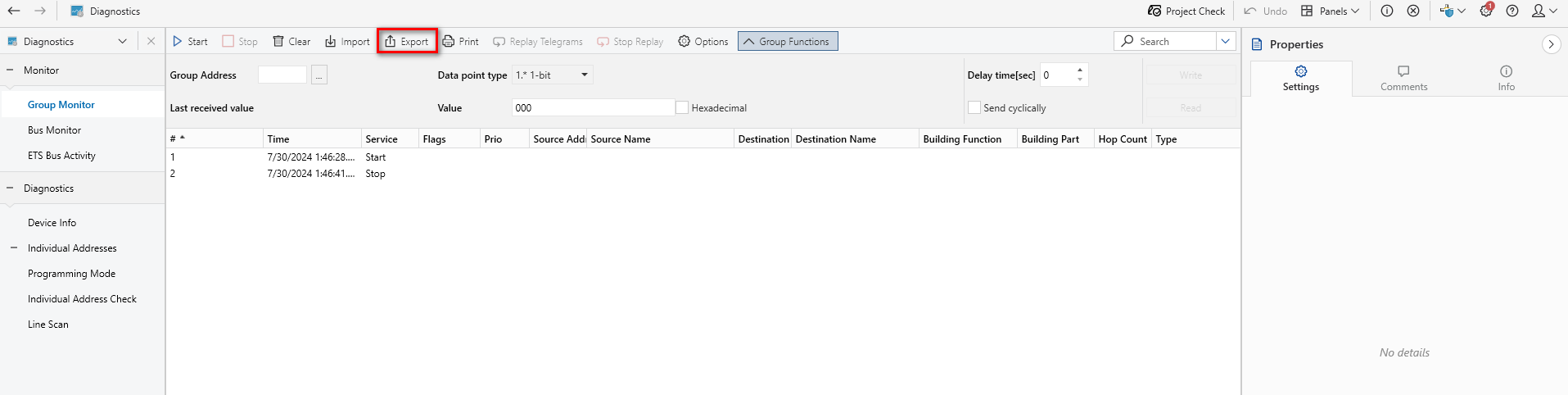

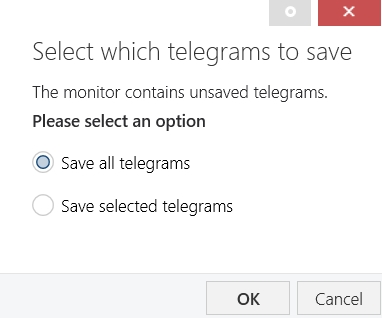

Сохранять записанные телеграммы можно с помощью кнопки «Экспорт» на панели инструментов окна «Монитор шины/группы». Можно сохранять записанные телеграммы без остановки записи . ETS предложит сохранить либо «все телеграммы», либо только «выбранные телеграммы». Вы можете экспортировать телеграмму в виде XML-файла, что позволяет редактировать сохраненные телеграммы с помощью редактора XML, или вы можете сохранить телеграммы в формате CSV, которые впоследствии можно будет просматривать и редактировать с помощью таких программ, как Microsoft Excel и т.п.
Экспорт в CSV предназначен для непосредственного чтения людьми или для использования программным обеспечением, не поддерживающим KNX (например, Excel). Экспорт XML является более или менее внутренним ETS. Данные не «зашифрованы», это просто необработанный кадр cEMI в виде шестнадцатеричного двоичного кода.
Открытие телеграмм из файла
Сохраненные записи телеграмм можно открыть с помощью кнопки «Импорт», которая находится на панели инструментов Bus/Group Monitor. ETS может отображать файлы с расширениями «* .xml, * .trx (ETS3) или * .hlg (ETS2)».
Очистка списка телеграмм

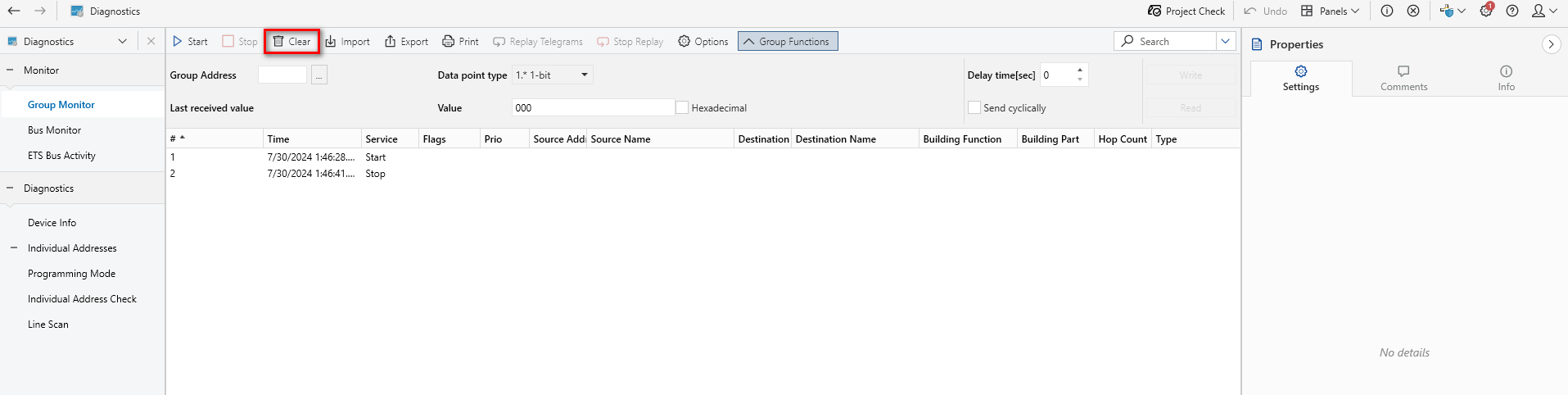

Список ранее записанных телеграмм можно удалить с помощью кнопки «Очистить», которая находится на панели инструментов монитора шины / группы.
Воспроизведение телеграмм
Для проверки более сложных процессов ETS также позволяет воспроизводить телеграммы, ранее записанные и сохраненные в файл. Это возможно только с помощью группового монитора.

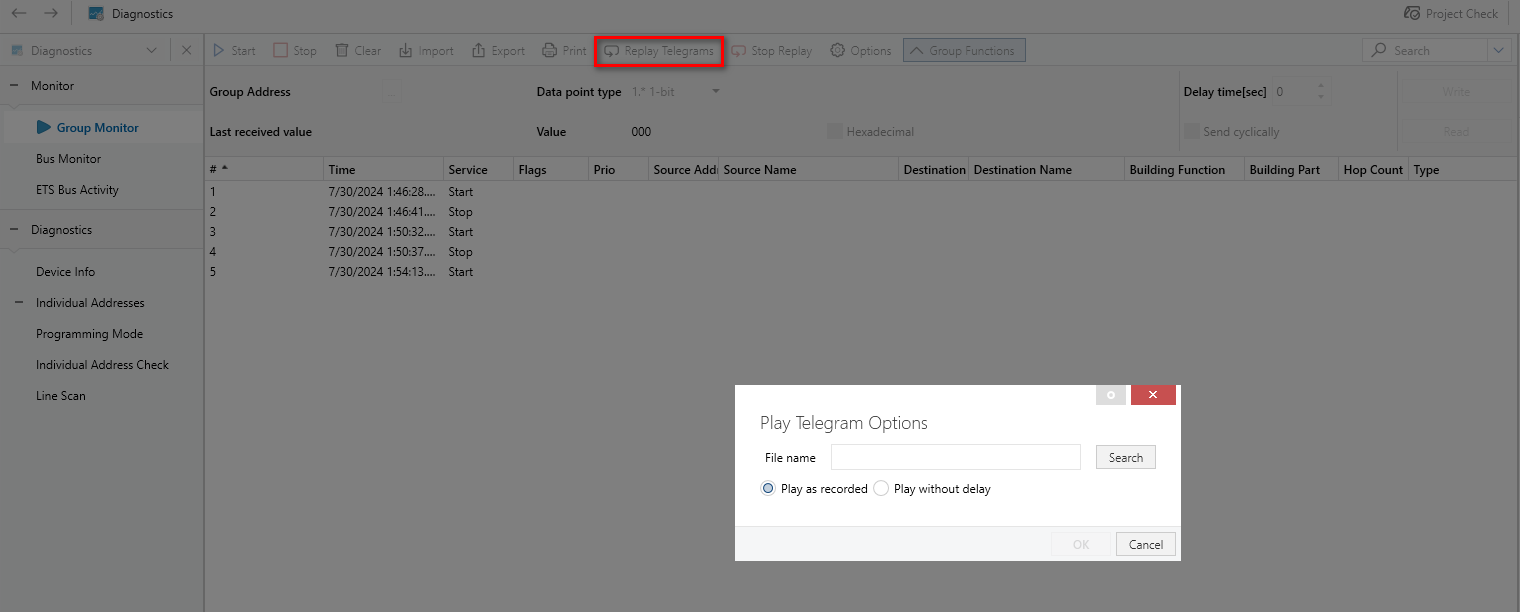

Чтобы воспроизвести записанные телеграммы, убедитесь, что ПК подключен к шине, и нажмите кнопку «Старт» перед нажатием кнопки «Воспроизвести телеграммы». Открывается окно «Параметры воспроизведения телеграмм»: выберите файл с помощью кнопки «Поиск». Возможно следующее:
- 'Воспроизвести как записано', при котором телеграммы воспроизводятся 1: 1 в соответствии с записанной кривой (настройка по умолчанию) или
- «Играйте без промедления». Это лучший вариант, когда временной интервал между записанными телеграммами в выбранном файле достаточно велик.
Остановить повтор

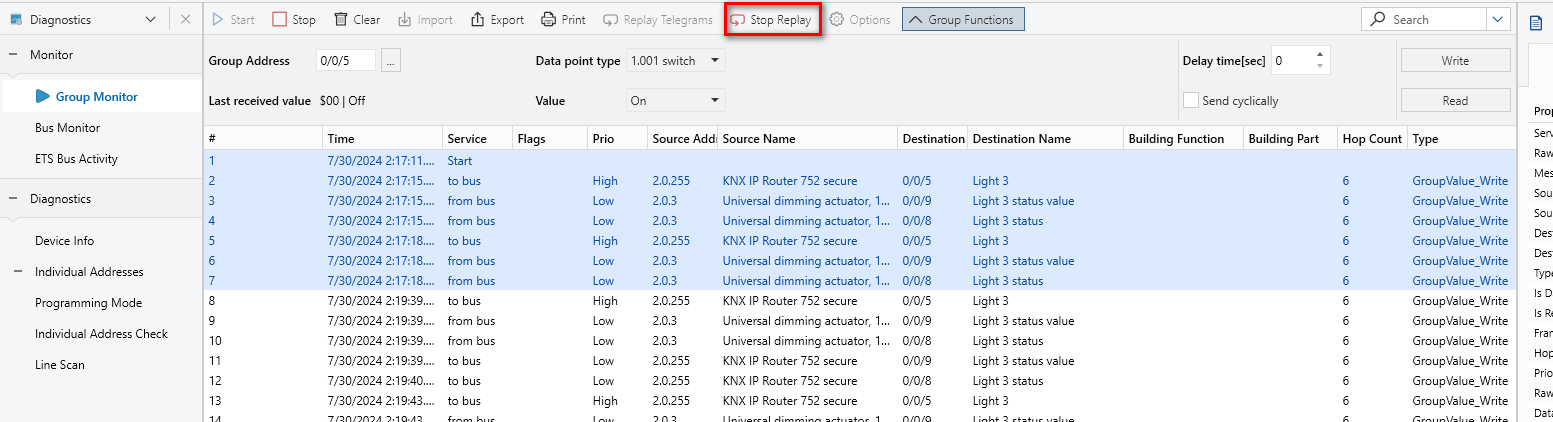

Вы можете использовать кнопку «Остановить воспроизведение», когда захотите остановить телеграммы. Эта функция доступна только при использовании группового монитора.
